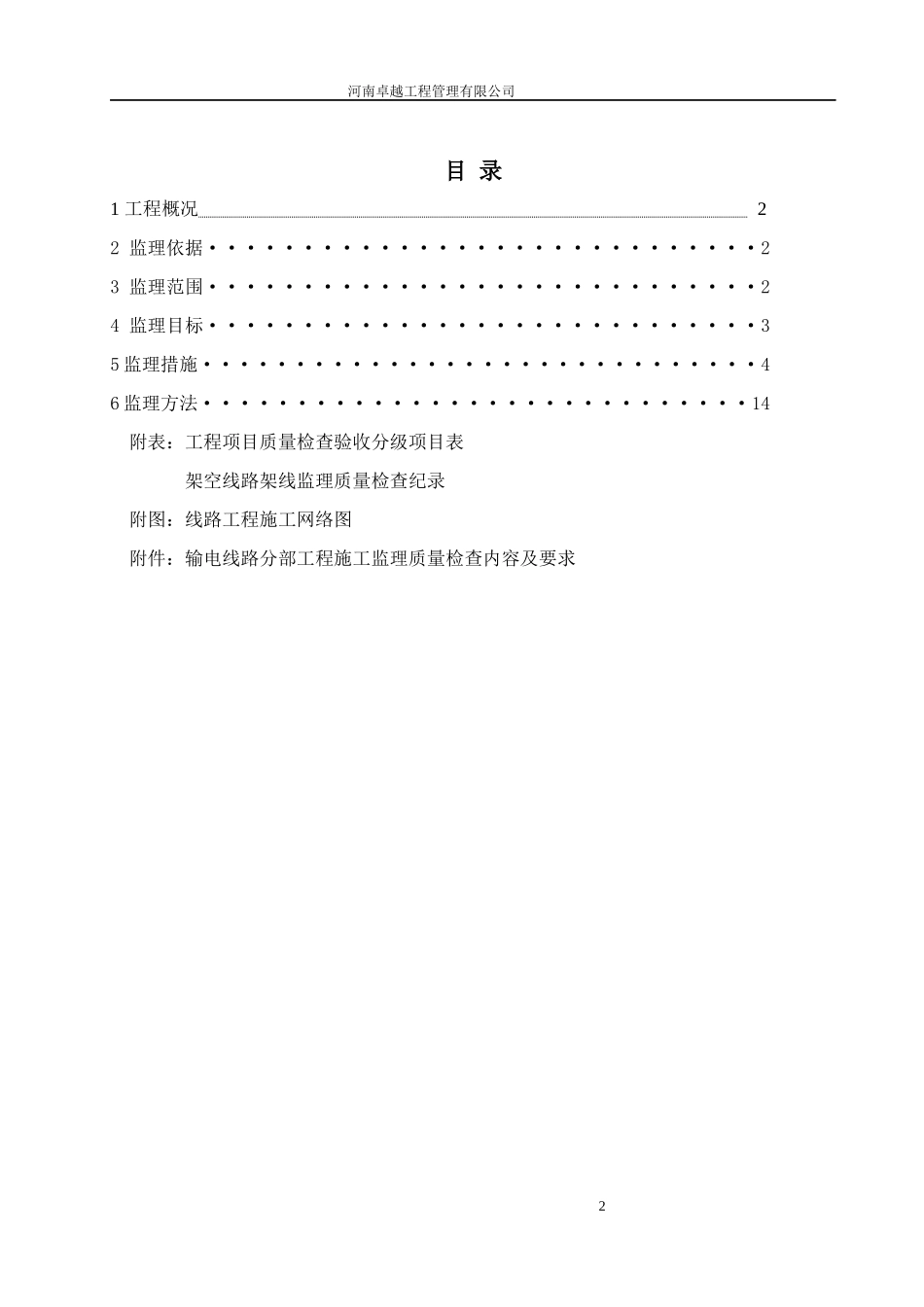

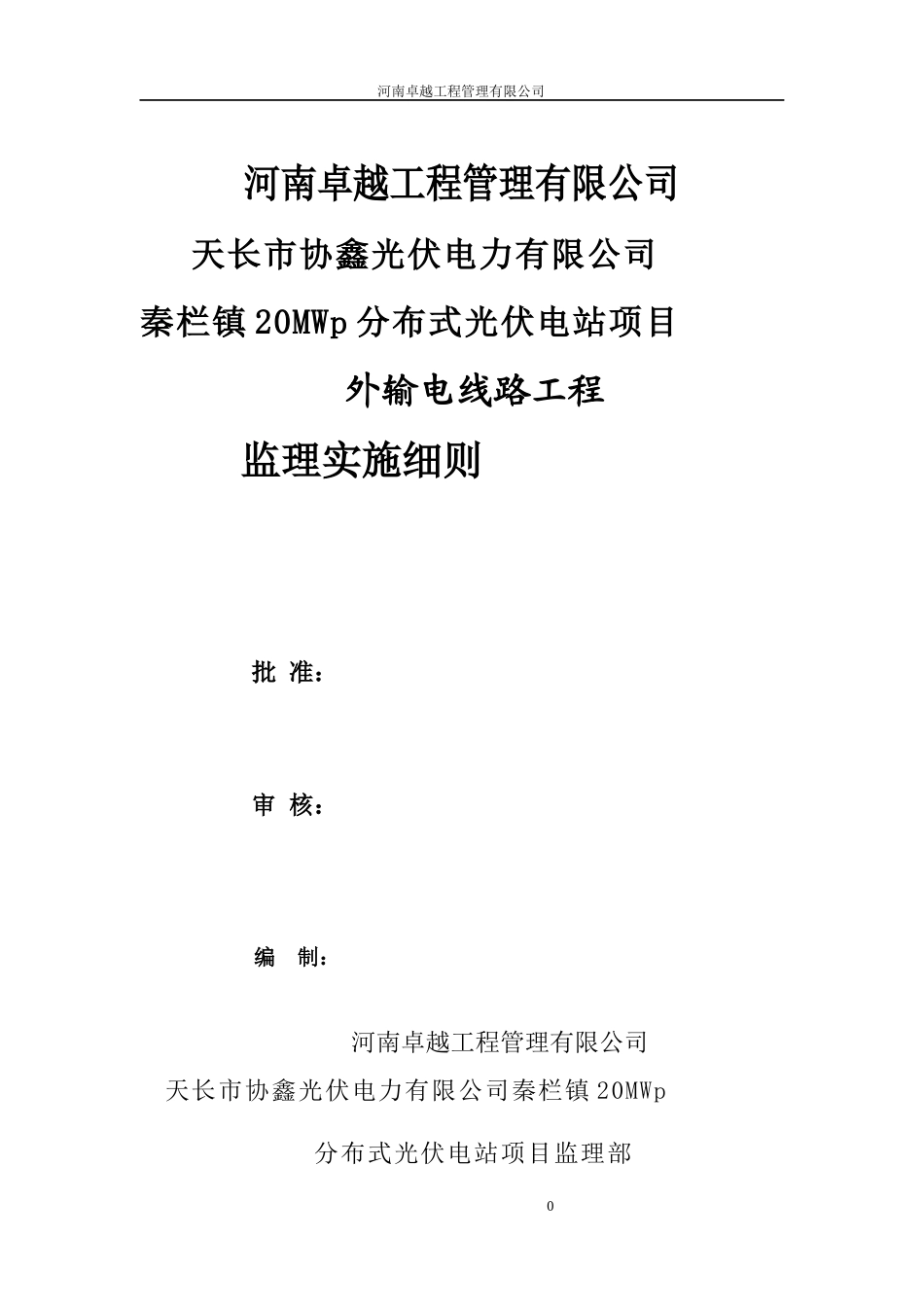

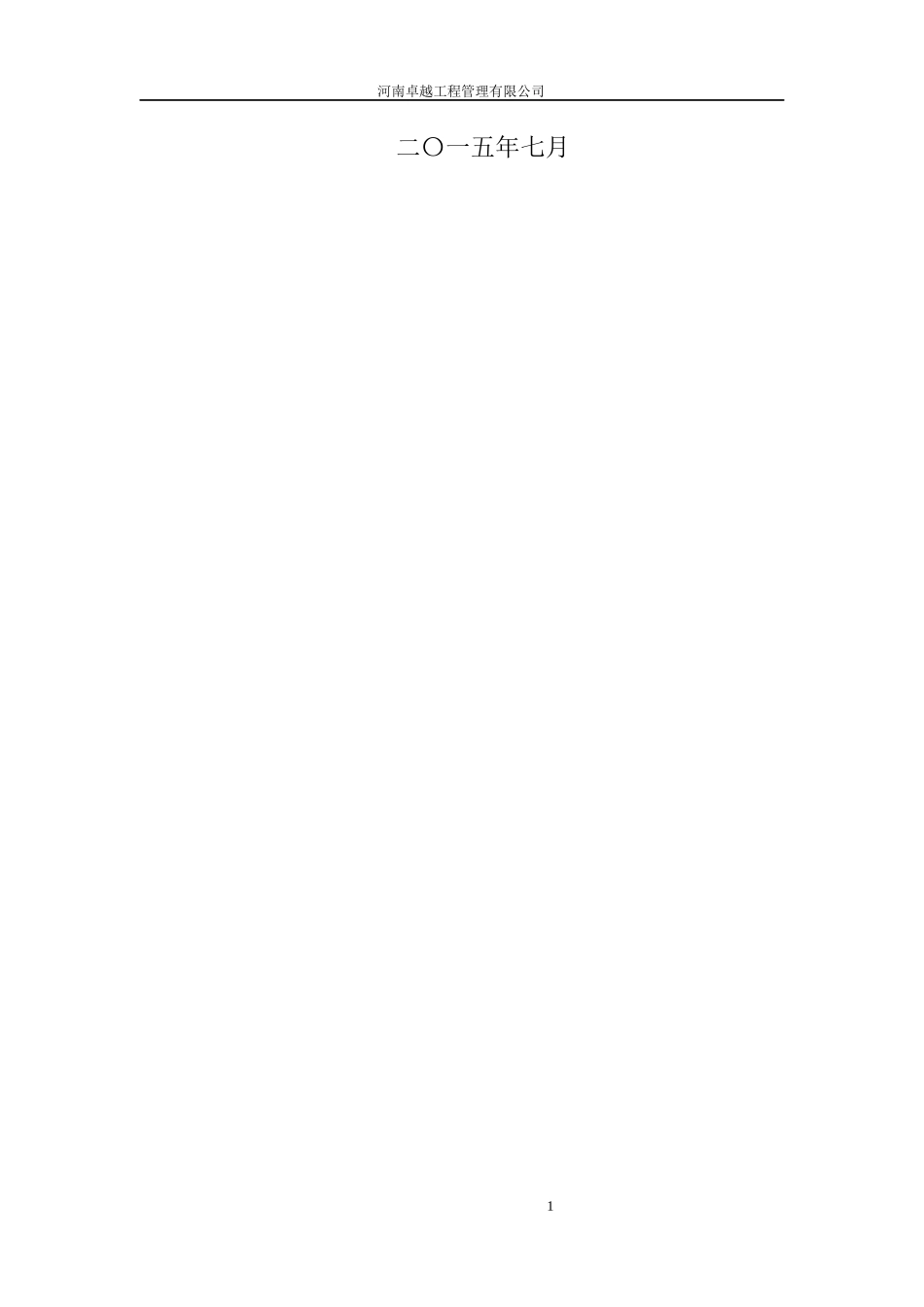

0河南卓越工程管理有限公司河南卓越工程管理有限公司天长市协鑫光伏电力有限公司秦栏镇20MWp分布式光伏电站项目外输电线路工程监理实施细则批准：审核：编制：河南卓越工程管理有限公司天长市协鑫光伏电力有限公司秦栏镇20MWp分布式光伏电站项目监理部10河南卓越工程管理有限公司二〇一五年七月12河南卓越工程管理有限公司目录1工程概况22监理依据·····························23监理范围·····························24监理目标·····························35监理措施······························46监理方法·····························14附表：工程项目质量检查验收分级项目表架空线路架线监理质量检查纪录附图：线路工程施工网络图附件：输电线路分部工程施工监理质量检查内容及要求32河南卓越工程管理有限公司1工程概况1.1建设、监理、设计、施工单位建设单位：天长市协鑫光伏电力有限公司监理单位：河南卓越工程管理有限公司设计单位：南京中核能源工程有限公司施工单位：南京中核能源工程有限公司1.2建设地点及工程名称天长市协鑫光伏电力有限公司秦栏镇20MWp分布式光伏电站项目1.3建设规模及特点35千伏牧马湖光伏发电输电线路工程从110KV仁和变构架出线，采用架空方式至牧马湖升压站止。本工程仁和变出线段、经过35KV天送324线路、35KV仁和—庆祝385线路、进牧马湖升压站段三处采用电缆，其余采用架空方式。该工程线路全长11.3千米，全部为自立式角钢塔。其中架空线路长约11Km，电缆长度约0.3km。电压等级35KV。导线采用LGJQ-240钢芯铝绞线；电缆采用YJV22-3*300（26/35）。地线采用24芯OPGW复合光缆。避雷线采用镀锌钢绞线。2监理依据2.1本工程建设监理规划2.2国家和地方政府的法律、法规及电力行业的有关政策规定及技术规范、标准、规程、验评标准等。2.3项目法人与各承包商签订的工程建设合同。2.4已批准的工程初步设计、施工图设计及设计修改通知单等有关设计技术文件和工程协调会等施工过程文件。2.5政府批准的工程建设文件。2.6制造厂提供的产品说明书及安装工作指导书。2.7项目法人及上级单位对工程提出的要求。3监理范围输电工程建设的材料采购、施工、调试及保修过程的质量、进度、投资及安全控制,34河南卓越工程管理有限公司工程建设合同管理、信息管理,协调各有关单位间的工作关系。4监理目标4.1质量目标:a.土建部分：分项工程合格率100%，单位工程优良率100%，观感得分率不小于90%。安装部分：分项工程合格率100%，单位工程优良率100%。b.满足《110～500kV架空输电线路施工及验收规范(GB50244--2005)》要求，按照达标投产和国家电网公司优质工程标准建设，创精品示范工程，争创国家级优质工程。c.工程施工质量满足国家电网基建〔2008〕288号文件“关于印发《国家电网公司输变电优质工程评选办法（2008年版）》的通知”中的要求。4.2安全目标：a.不发生人身重伤及以上事故，控制人身轻伤事故和重大未遂事故；不发生一般及以上机械、设备事故；不发生一般及以上火灾、爆炸事故；不发生负有责任的一般交通事故；不发生环境污染事故和跨(坍)塌事故；不发生倒塔和因基建引起的电网运行事故。b.承包方将按照发包方《输变电工程安全文明施工策划实施纲要》的要求，督促施工单位进行安全文明施工管理，对安全措施补助费的使用进行监督；对于安全目标的考核，将严格按照安全生产目标责任书有关内容进行。c.不发生重大质量事故和质量管理事故,不发生因工程建设原因造成的电网事故或设备事故。4.3进度目标：a.确保工程施工的开、竣工时间和工程阶段性里程碑进度计划的按时完成。工程监理时间：从工程开始直至工程结束。b.以“工程进度服从质量”为原则，根据需要适时调整施工进度，并采取相应措施。监理时间为：计划开工日期：2015年09月15日；竣工日期：2015年12月10日。4.4投资控制目标：工程建成后的最终投资控制符合审批概算中静态控制、动态管理的要求，力求优化设计、施工，节约工程投资。4.5环境保...
