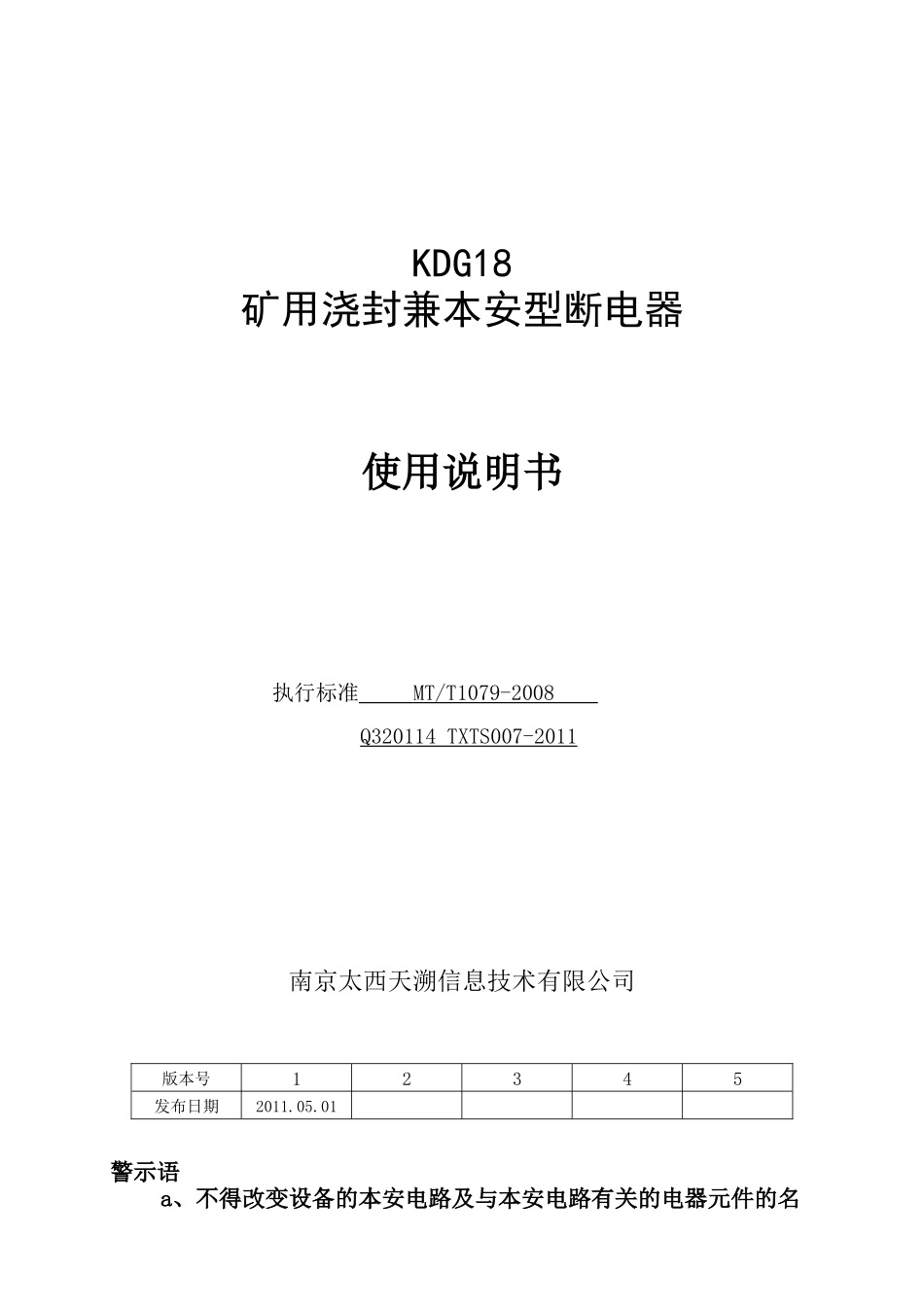

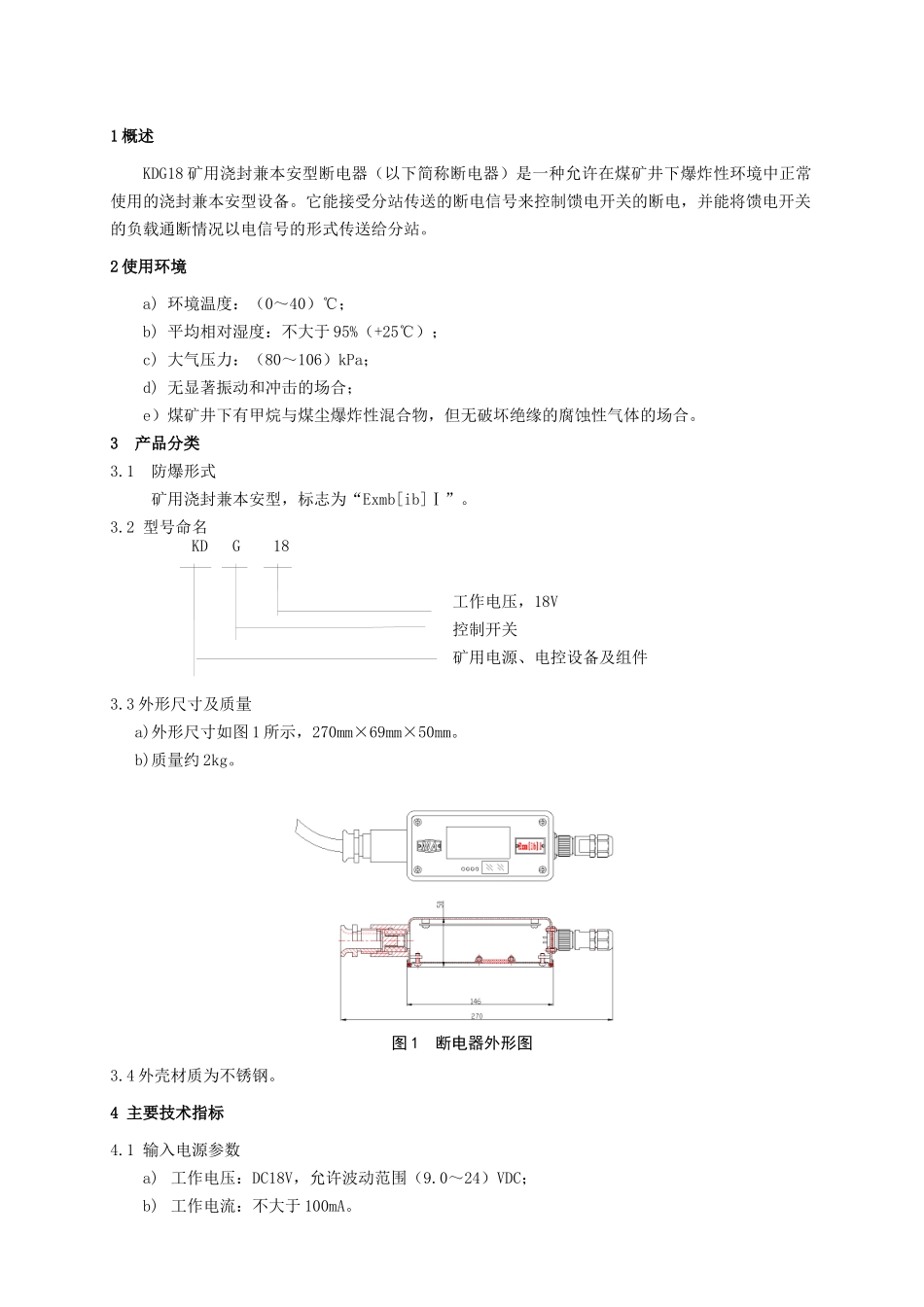

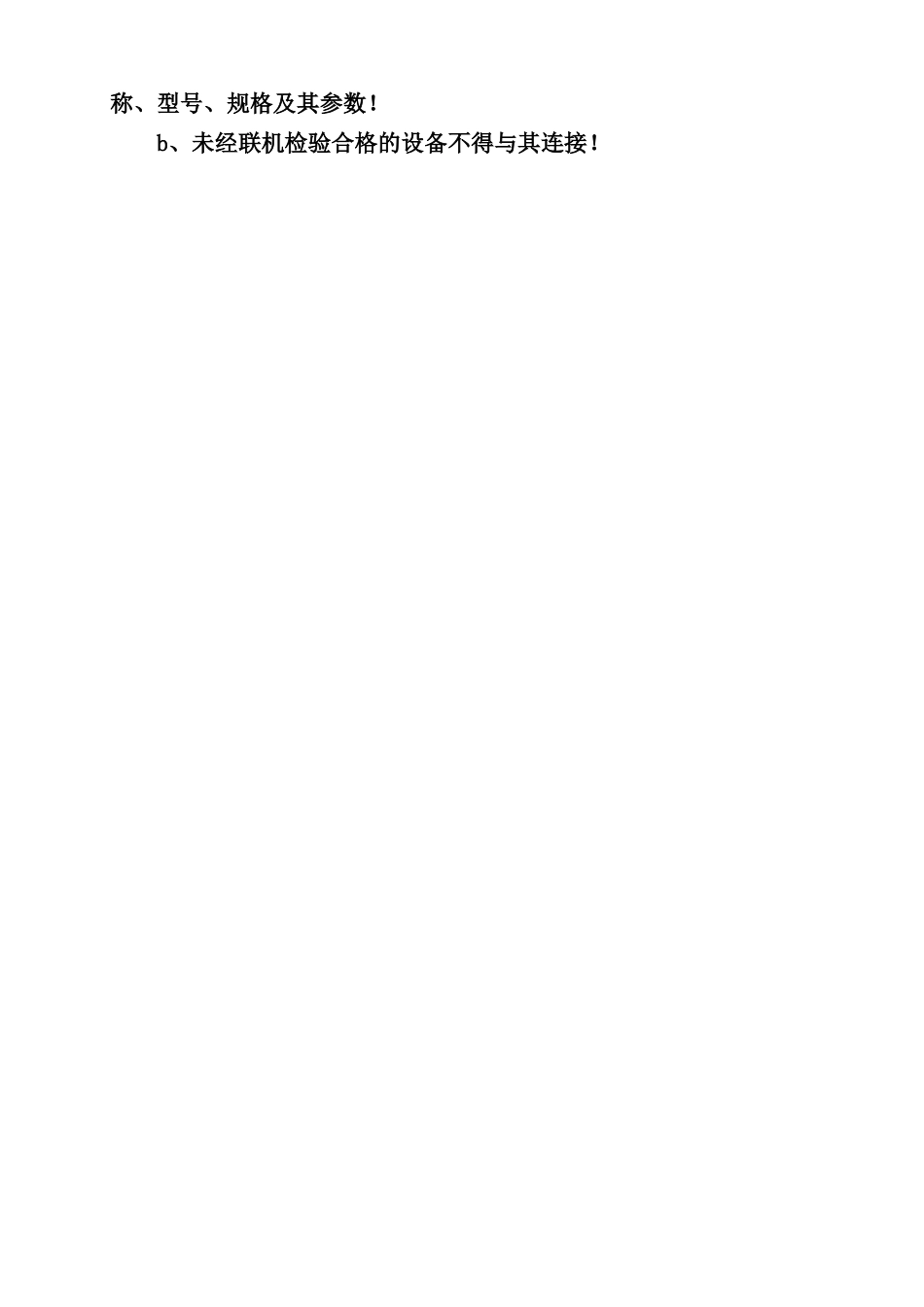

KDG18矿用浇封兼本安型断电器使用说明书执行标准MT/T1079-2008Q320114TXTS007-2011南京太西天溯信息技术有限公司版本号12345发布日期2011.05.01警示语a、不得改变设备的本安电路及与本安电路有关的电器元件的名称、型号、规格及其参数！b、未经联机检验合格的设备不得与其连接！1概述KDG18矿用浇封兼本安型断电器（以下简称断电器）是一种允许在煤矿井下爆炸性环境中正常使用的浇封兼本安型设备。它能接受分站传送的断电信号来控制馈电开关的断电，并能将馈电开关的负载通断情况以电信号的形式传送给分站。2使用环境a)环境温度：（0～40）℃；b)平均相对湿度：不大于95%（+25℃）；c)大气压力：（80～106）kPa；d)无显著振动和冲击的场合；e）煤矿井下有甲烷与煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。3产品分类3.1防爆形式矿用浇封兼本安型，标志为“Exmb[ib]Ⅰ”。3.2型号命名KDG18工作电压，18V控制开关矿用电源、电控设备及组件3.3外形尺寸及质量a)外形尺寸如图1所示，270mm×69mm×50mm。b)质量约2kg。图1断电器外形图3.4外壳材质为不锈钢。4主要技术指标4.1输入电源参数a)工作电压：DC18V，允许波动范围（9.0～24）VDC；b)工作电流：不大于100mA。4.2输入输出信号4.2.1输入信号控制反馈信号（非安）：一路交流电压输入；当反馈信号有效值为380VAC或660VAC或1140VAC时，红色指示灯亮，表明被控馈电开关负荷侧有电即逻辑“1”；当无反馈信号时，红色指示灯熄灭，表明被控馈电开关负荷侧无电即逻辑“0”。4.2.2输出信号：一路常开和一路常闭继电器无源接点信号（非本安）：a)触点容量AC127V/3A（阻性负载）。b)触点闭合时接触电阻不大于0.5Ω。c)控制输出分离电阻大于100MΩ。d)控制输出距离3到5米。4.3远程断电器与分站传输的主要技术参数见表1：表1RS485输出信号制项目参数传输方式主从式、异步、半双工、RS485传输速率2400bit/s最大传输距离（含电源）2km(MHYV2*2-0.28,导线截面积1.5mm2)传输信号工作电压峰峰值3.0～12.0V传输信号工作电流峰值不大于100mA4.4控制执行时间从接收到控制信号到输出相应控制状态的时间不大于0.5S。5安装和使用5.1安装断电器可平置安装。其输入端接入供电电源线和通信信号线。输出端有两组：一组接中间继电器，另一组接中间继电器的负载线。鉴于中间继电器负载线电压为（380～1140）VAC，接中间继电器负载线时请注意断电后再操作，以免造成人身伤害！5.2接线具体操作本安侧接线：断电器带有一根3m矿用通信电缆，通信电缆一端为航空插头，和断电器本安侧连接，另一端接JHH-4矿用本质安全型电缆接线盒。通信电缆各芯线功能如下：a)蓝色芯线：RS485通信信号A线；b)白色芯线：RS485通信信号B线；c)黑色芯线：供电电源负；d红色芯线：供电电源正；接线时需按下图2进行，在断电器本安侧处只进行航空插头的对接操作，“在井下严禁对断电器进行开盖操作！”。具体的接线操作应在接线盒处进行，接线盒可在井下进行开盖操作。图2接线图电缆远程断电器接线盒分站本安侧非安侧馈电开关通信电力电缆非安侧接线：非安侧接一根五芯电力电缆，它的一头浇封在本装置中，另一头接被控馈电开关负荷侧，电缆与被控馈电开关的接法如下：黄、灰两芯接被控馈电开关的断电控制回路；蓝、棕两芯接被控馈电开关负荷侧一个线电压。5.3复电方式本装置接收到分站（通用分站或风电甲烷闭锁装置）的断电控制信号后，通过继电器接点控制被控馈电开关断电。但要解除断电控制状态，有两种方式：自动解锁：分站发复电控制命令，此时被控馈电开关即可合闸送电；人工解锁：本装置接收过分站的断电控制命令后，它的输出状态被锁定，分站发来的复电控制命令无效。此时要通过红外遥控器对其进行人工解锁，解锁后本装置即可接收分站的复电命令。解锁的具体操作：将红外遥控器对准传感器的显示窗口，先按下遥控器上的“解锁”键，1秒内按下“确定”键，即可解锁。红外遥控器面板如图3所示。这两种解锁方式，可在现场由分站对本装置进行设定。图3遥控器面板5.3显示部分说明图4指示灯示意图a)运行指示：断电器正常运行，绿色运行指示灯闪烁；b)通讯指示：如果通讯正常，通讯指示灯...
