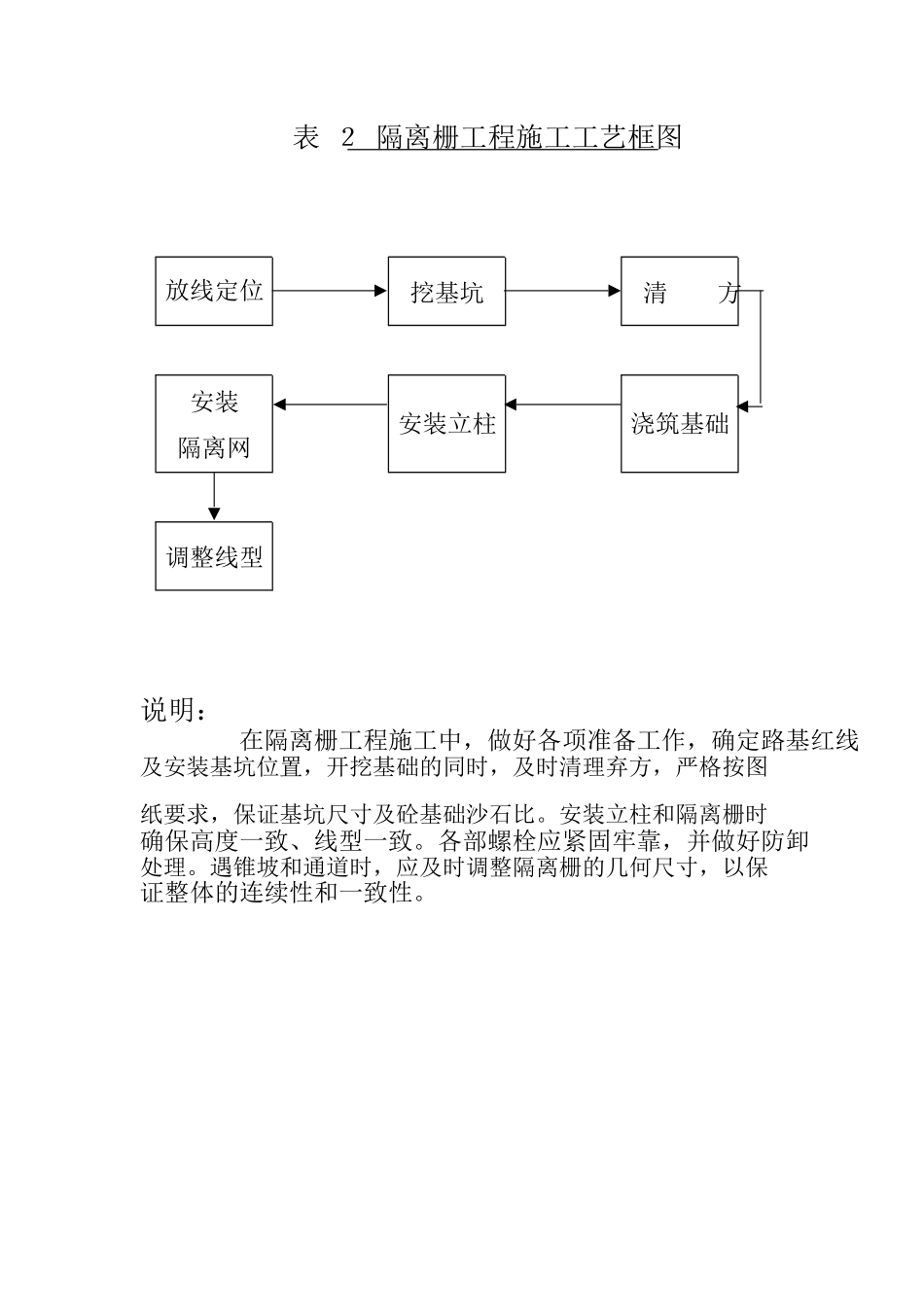

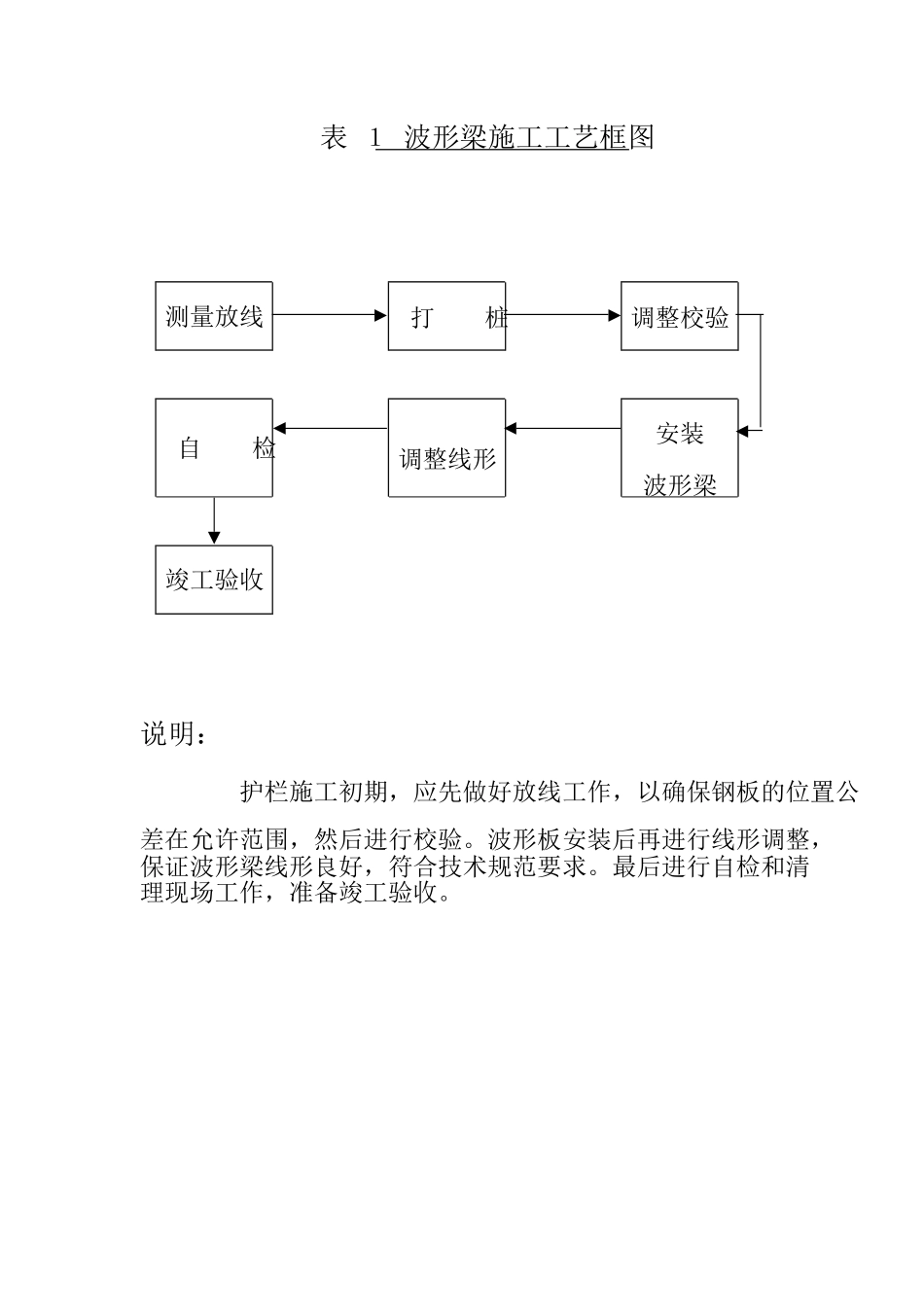

测量放线自检竣工验收表１波形梁施工工艺框图打桩调整校验安装调整线形波形梁说明：护栏施工初期，应先做好放线工作，以确保钢板的位置公差在允许范围，然后进行校验。波形板安装后再进行线形调整，保证波形梁线形良好，符合技术规范要求。最后进行自检和清理现场工作，准备竣工验收。放线定位安装隔离网调整线型表２隔离栅工程施工工艺框图挖基坑清方安装立柱浇筑基础说明：在隔离栅工程施工中，做好各项准备工作，确定路基红线及安装基坑位置，开挖基础的同时，及时清理弃方，严格按图纸要求，保证基坑尺寸及砼基础沙石比。安装立柱和隔离栅时确保高度一致、线型一致。各部螺栓应紧固牢靠，并做好防卸处理。遇锥坡和通道时，应及时调整隔离栅的几何尺寸，以保证整体的连续性和一致性。开挖基础竣工验收表３标志工程施工工艺框图浇注清理土方砼基础安装吊装标志牌标志杆说明：在标志工程施工前期，做好准备工作。确定安装位置，标志杆、牌散装到位，开挖基坑的同时，注意不污染路面，及时清理弃方。严格按图纸要求，保证基坑尺寸及砼基础沙石比；严格按图纸尺寸加工钢筋笼，在浇筑过程中，用震动棒震实，每天例行保养。在最后的吊装标志杆、安装标志牌时，均采取保护措施，以免标志杆、标志牌受损，并保证安装高度和倾仰角度，安装完后进行严格的检验，确保工程质量。测量放线竣工验收表４标线工程施工工艺框图清扫路面喷涂底漆维修处理标线喷涂说明：标线施工，第一步进行标线位置的定位及放线，然后清扫路面，处理干净路面上的其它附着物，杜绝灰尘。底漆喷涂应均匀牢固，加热反光涂料，进行喷涂。在规定的时间内，做好标线的保护及警示。防止行人和车辆的碾压造成标线的损坏。确保喷涂质量，及时修正毛边。边施工边检测，做好施工原始资料的收集和整理。主线调查表５轮廓标施工工艺框图作施工位置、组织设计数值核对安装量距定位轮廓标说明：轮廓标施工在路面施工完成后进行。安装前，应对主线情况进行调查核对，作出详细的施工组织设计，及时对轮廓标的位置、数值进行核对。轮廓标应按设计用量距离定位，其设置位置，除特殊路线外，应等间隔、对称排列，间距可按立柱间距定位。安装角度应尽可能使反射器与驾驶员视线垂直，安装高度宜尽量统一，以确保工程质量。放线竣工验收表６突起路标施工工艺框图清扫路面打孔插入反光灌胶道钉说明：在施工过程中要确保放线准确，打孔定位准确，路面要清扫干净，严格按照配合比例调合胶液，提高胶的粘贴强度，确保反光道钉在贴粘时的紧密和牢固。粘贴后反光道钉线型必须符合图纸线型要求，在横面上，道钉线型应与道路纵坡度和曲线相一致，在竖面上，道钉线型应与道路平面线型相一致。图库网址联系：电话：
