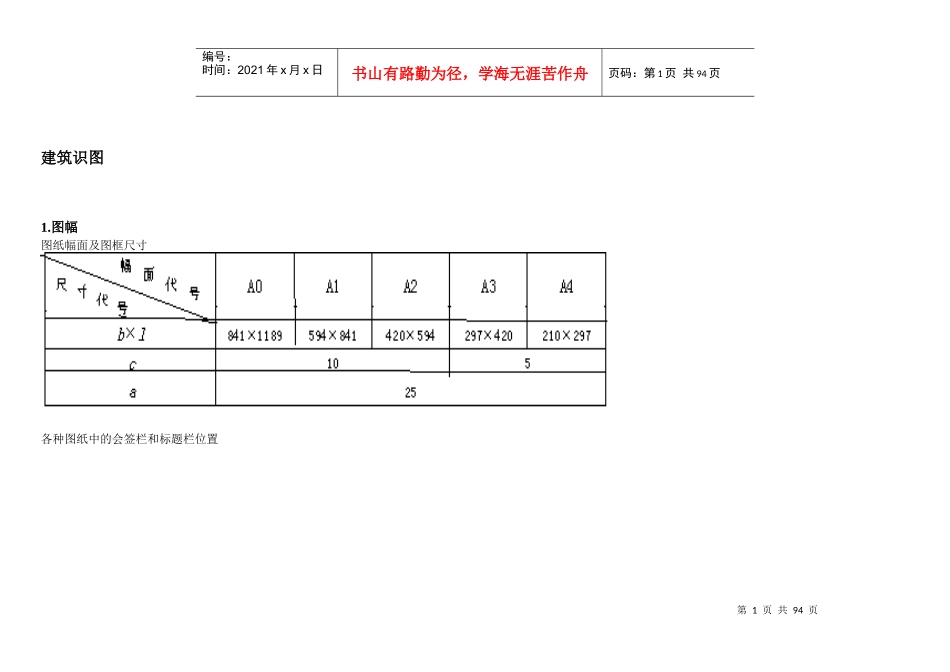

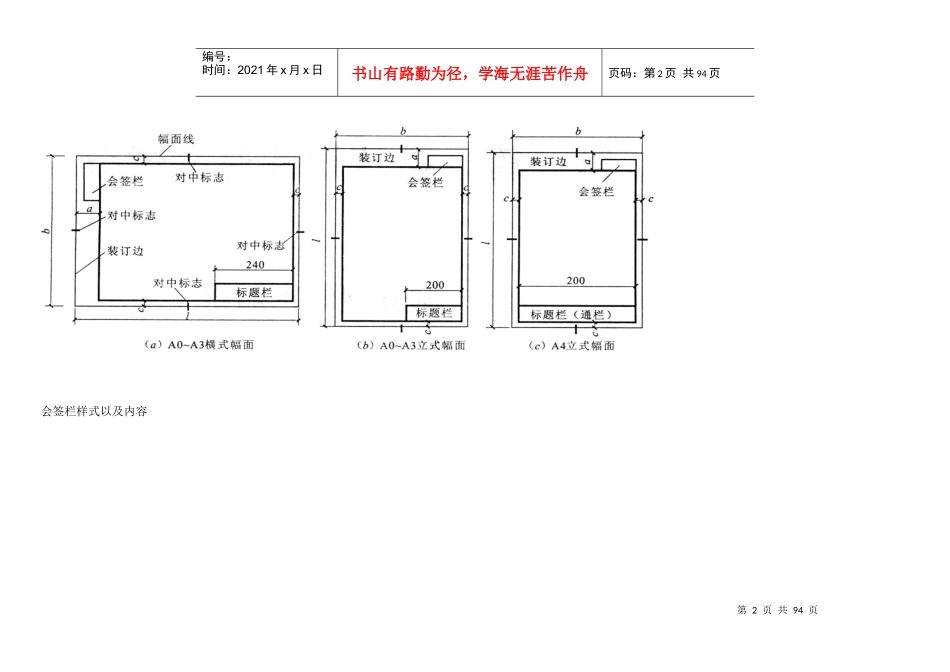

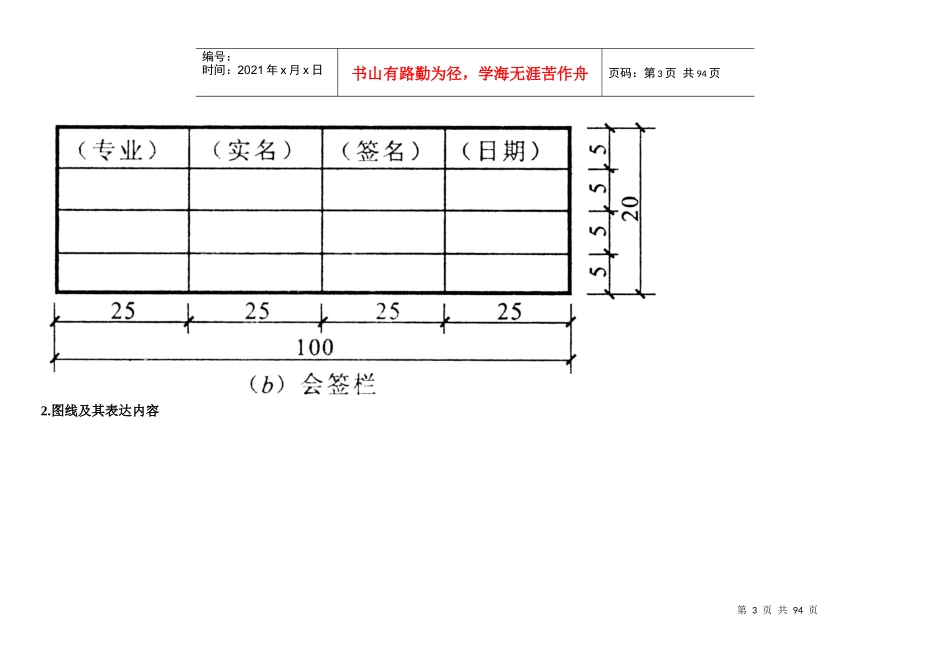

第1页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共94页建筑识图1.图幅图纸幅面及图框尺寸各种图纸中的会签栏和标题栏位置第2页共94页第1页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共94页会签栏样式以及内容第3页共94页第2页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共94页2.图线及其表达内容第4页共94页第3页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共94页第5页共94页第4页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共94页虚线粗b地下建筑物或构筑物的位置线等中0.5b房屋地下的通道、地沟等位置线细0.25b房屋地上部分未剖切到亦看不到的构件（如高窗）位置线、搁板位置、拟扩建部分的范围等。单点长画线粗b结构平面图中梁、屋架的位置线中0.5b平面图中的吊车轨道线等细0.25b中心线、对称线、定位轴线等双点长画线粗b见各有关专业制图标准中0.5b见各有关专业制图标准细0.25b假想轮廓线、成型前原始轮廓线折断线0.25b断开界线波浪线0.25b断开界线第6页共94页第5页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共94页3.比例比例：指图形大小与物体实际大小之比。图样的比例是指图形与实物相应要素的线性尺寸之比。比例的大小是指其比值的大小。如1：50大于l：100。比例通常注写在图名的右方，与文字的基准线应取平，字高比图名小一号或两号。4.尺寸标注尺寸的组成由尺寸由尺寸界线、尺寸线、尺寸起止符号和尺寸数字四部分组成。第7页共94页第6页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共94页5.投影的分类及概念投影法分为两大类：中心投影法和平行投投影法。5.1中心投影法：投影线由一点放射出来的投影方法。中心投影法不能正确地度量出物体的尺寸大小。第8页共94页第7页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共94页5.2平行投影法：当投影中心离开物体无限远时，投影线可看作是相互平行的，投影线为相互平行的投影方法，称为平行投影法。平行投影法有两种：①正投影法：投影线相互平行且垂直于投影面的投影法。又叫直角投影法。虚线表示不在投影面的形状。第9页共94页第8页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共94页用正投影法画出的物体图形，称为正投影图。正投影图虽然直观性差些，但能反映物体的真实形状和大小，度量性好，作图简便，为工程制图中经常采用的一种主要图示方法。②斜投影法：投影线相互平行，但倾斜于投影面的投影方法。这种投影方法，一般在轴测投影时应用。第10页共94页第9页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共94页6.三面投影体系中形体长宽高的确定首先确定形体的正面（通常选择形体有特征的一面作为正面），此时形体左右两侧面之间的距离称为长度，前后两面之间的距离称为宽度，上下两面之间的距离称为高度。H面：水平投影面。表示形体的长和宽。V面：正面投影面。表示形体的长和高。W面：侧面投影面。表示形体的宽和高。第11页共94页第10页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共94页7.投影面平行线空间位置：平行于一个投影面，倾斜于另两个投影面的直线，称为投影面平行线。投影面平行线分为三种：水平线、正平线和侧平线。水平线：平行于H面，倾斜于V、W面的直线。正平线：平行于V面，倾斜于H、W面的直线。第12页共94页第11页共94页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共94页侧平线：平行于W面，倾斜于H、V面的直线。8.投影面垂直线空间位置：垂直一个投影面、平行另两个投影面的直线，称为投影面垂直线。投影面垂直线分为三种：铅垂线、正垂线和侧垂线。铅垂线：垂直于H面，平行于V、W面的直线。正垂线：垂直于V面，平行于H、W面的直线。侧垂线：垂直于W面，平行于H、V面的直线。9.投影面平行面空间位置：平行于一个投影...
