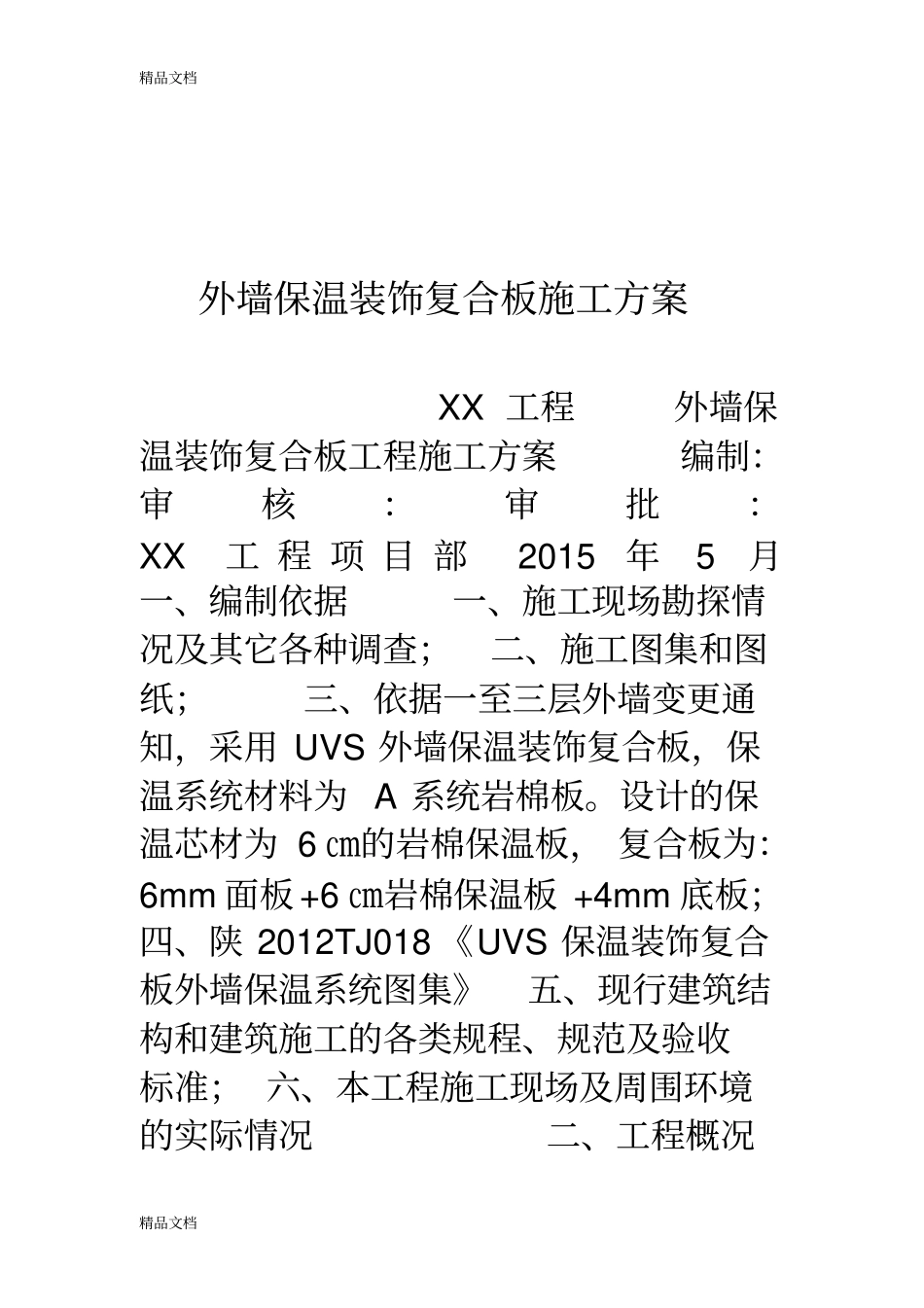

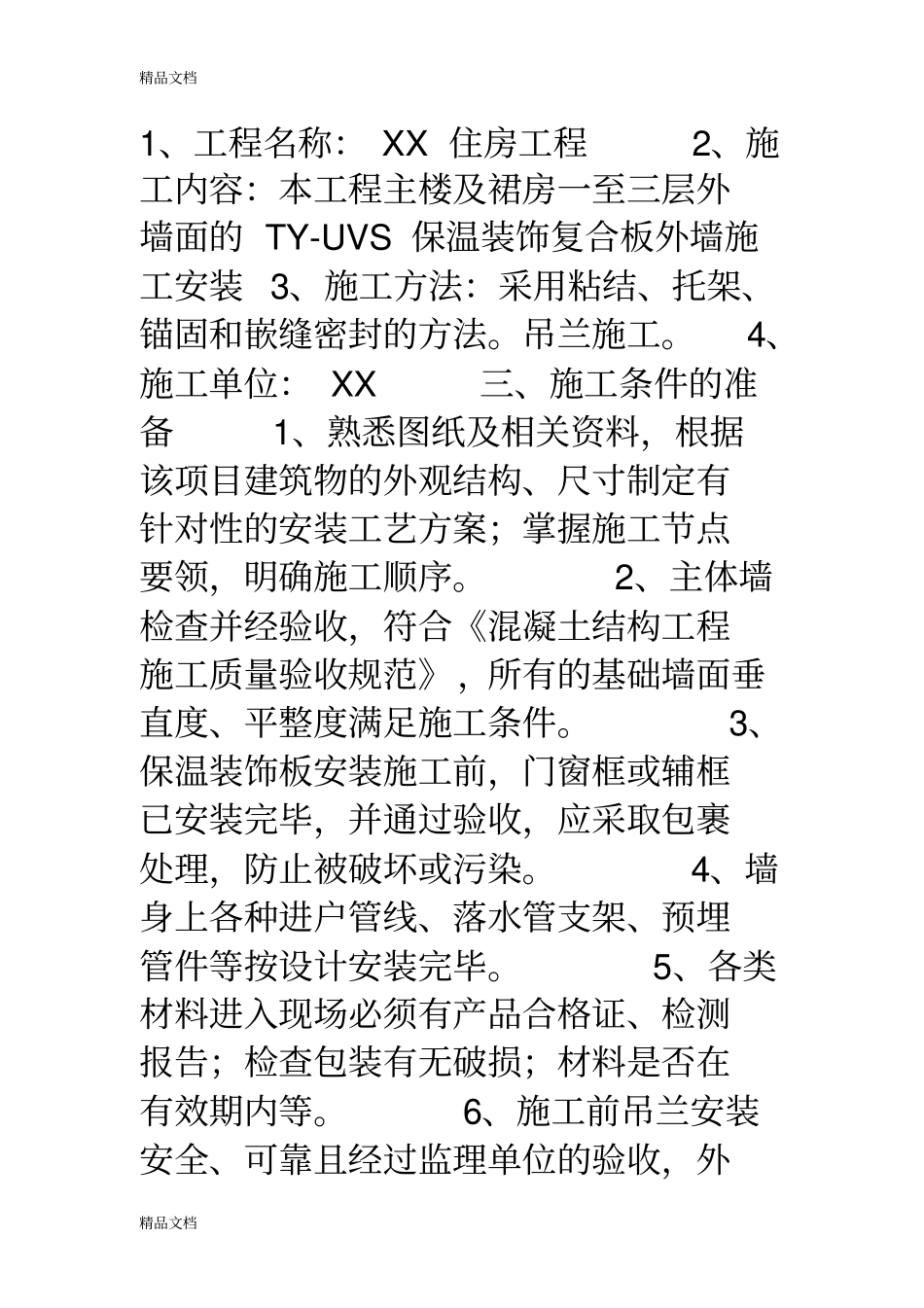

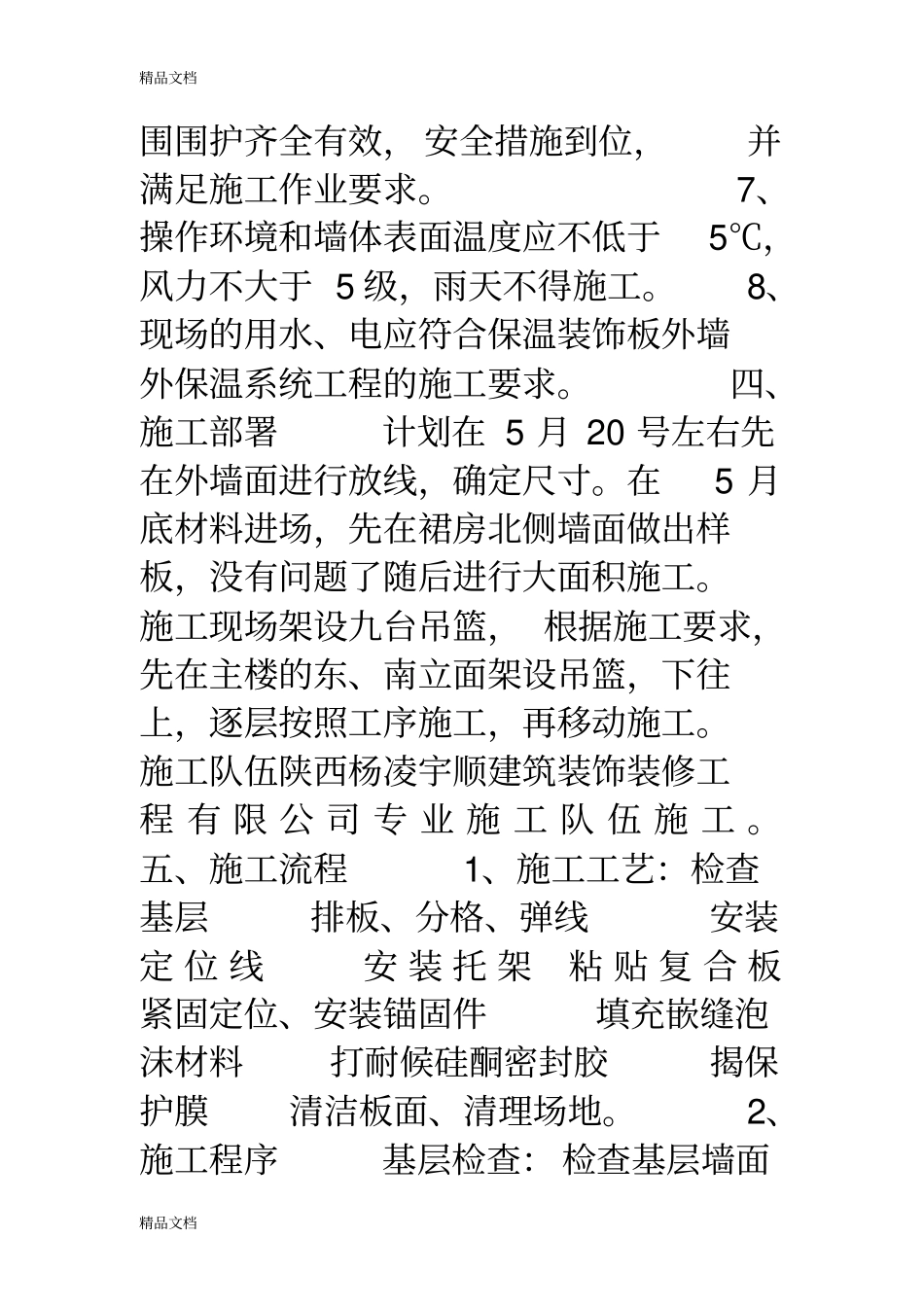

精品文档精品文档外墙保温装饰复合板施工方案XX工程外墙保温装饰复合板工程施工方案编制：审核：审批：XX工程项目部2015年5月一、编制依据一、施工现场勘探情况及其它各种调查；二、施工图集和图纸；三、依据一至三层外墙变更通知，采用UVS外墙保温装饰复合板，保温系统材料为A系统岩棉板。设计的保温芯材为6㎝的岩棉保温板，复合板为：6mm面板+6㎝岩棉保温板+4mm底板；四、陕2012TJ018《UVS保温装饰复合板外墙保温系统图集》五、现行建筑结构和建筑施工的各类规程、规范及验收标准；六、本工程施工现场及周围环境的实际情况二、工程概况精品文档精品文档1、工程名称：XX住房工程2、施工内容：本工程主楼及裙房一至三层外墙面的TY-UVS保温装饰复合板外墙施工安装3、施工方法：采用粘结、托架、锚固和嵌缝密封的方法。吊兰施工。4、施工单位：XX三、施工条件的准备1、熟悉图纸及相关资料，根据该项目建筑物的外观结构、尺寸制定有针对性的安装工艺方案；掌握施工节点要领，明确施工顺序。2、主体墙检查并经验收，符合《混凝土结构工程施工质量验收规范》，所有的基础墙面垂直度、平整度满足施工条件。3、保温装饰板安装施工前，门窗框或辅框已安装完毕，并通过验收，应采取包裹处理，防止被破坏或污染。4、墙身上各种进户管线、落水管支架、预埋管件等按设计安装完毕。5、各类材料进入现场必须有产品合格证、检测报告；检查包装有无破损；材料是否在有效期内等。6、施工前吊兰安装安全、可靠且经过监理单位的验收，外精品文档精品文档围围护齐全有效，安全措施到位，并满足施工作业要求。7、操作环境和墙体表面温度应不低于5℃，风力不大于5级，雨天不得施工。8、现场的用水、电应符合保温装饰板外墙外保温系统工程的施工要求。四、施工部署计划在5月20号左右先在外墙面进行放线，确定尺寸。在5月底材料进场，先在裙房北侧墙面做出样板，没有问题了随后进行大面积施工。施工现场架设九台吊篮，根据施工要求，先在主楼的东、南立面架设吊篮，下往上，逐层按照工序施工，再移动施工。施工队伍陕西杨凌宇顺建筑装饰装修工程有限公司专业施工队伍施工。五、施工流程1、施工工艺：检查基层排板、分格、弹线安装定位线安装托架粘贴复合板紧固定位、安装锚固件填充嵌缝泡沫材料打耐候硅酮密封胶揭保护膜清洁板面、清理场地。2、施工程序基层检查：检查基层墙面精品文档精品文档上油渍、浮灰，剔除墙面凸起物，墙体基层应坚实、平整、干燥、干净，如果有空鼓、酥松部位剔除，破损处修补整平。界面处理：砌体墙面先进行水泥砂浆粉刷。按图复尺、墙面放线：A、根据施工图和排板图复合尺寸，发现问题应及时纠正。B、根据此项目设计的保温装饰复合板的厚度，在顶部墙面大角处固定钢丝线，吊垂直、弹厚度控制线，并在墙面上弹出外门窗口水平、垂直控制线以及UVS板安装的控制线。预装托架：在安装复合板的首层按设计或施工放线位置用冲击钻或电锤沿四周墙体钻孔安装支撑承重托架，撑重托架采用㎜厚的镀锌钢板，原则性每块600×800㎜的标准板设置2个托件，小于标准规格的异性板单边不应少于1个托件，托件设置方式为：第一层板材安装托件，第二层及第三层用垫块，第四层又安装托架，以此类推，托架必须保证在同一水平线上，每张板材在粘贴的同时，必须安装Z型金属锚固件。精品文档精品文档安装UVS复合板：A、配制复合板专用胶粘剂涂抹粘结剂，粘接剂距复合板边缘不小于100㎜，粘结剂压实粘贴厚度宜控制在5-7㎜，每块板粘结面积不得小于50%。板的侧边不得涂抹粘结剂。D、粘贴复合板时，先在板面背部涂抹砂浆，然后揉动板面校平，调整板面平整度和分格缝宽度，使之附线贴实，严禁用重器直接敲击板面。图1点粘法布局示意图安装锚固件：在粘贴UVS复合板的同时必须安装Z型金属锚固件，该项目施工安装设计为4-5个/㎡。板缝处理：采用聚苯乙烯弹性棒将板缝填实到距板面3-4㎜处，再用具有抗渗性和抗老化性的外墙专用硅酮密封胶做勾缝处理，硅酮密封胶必须打到面板边沿㎜，整体缝宽10㎜。勾缝应连续、平直、密实、无空鼓，要横平竖直符合要求，材料色泽一致。揭除保护膜：揭膜是保温装饰复合板安装的最后工序...
