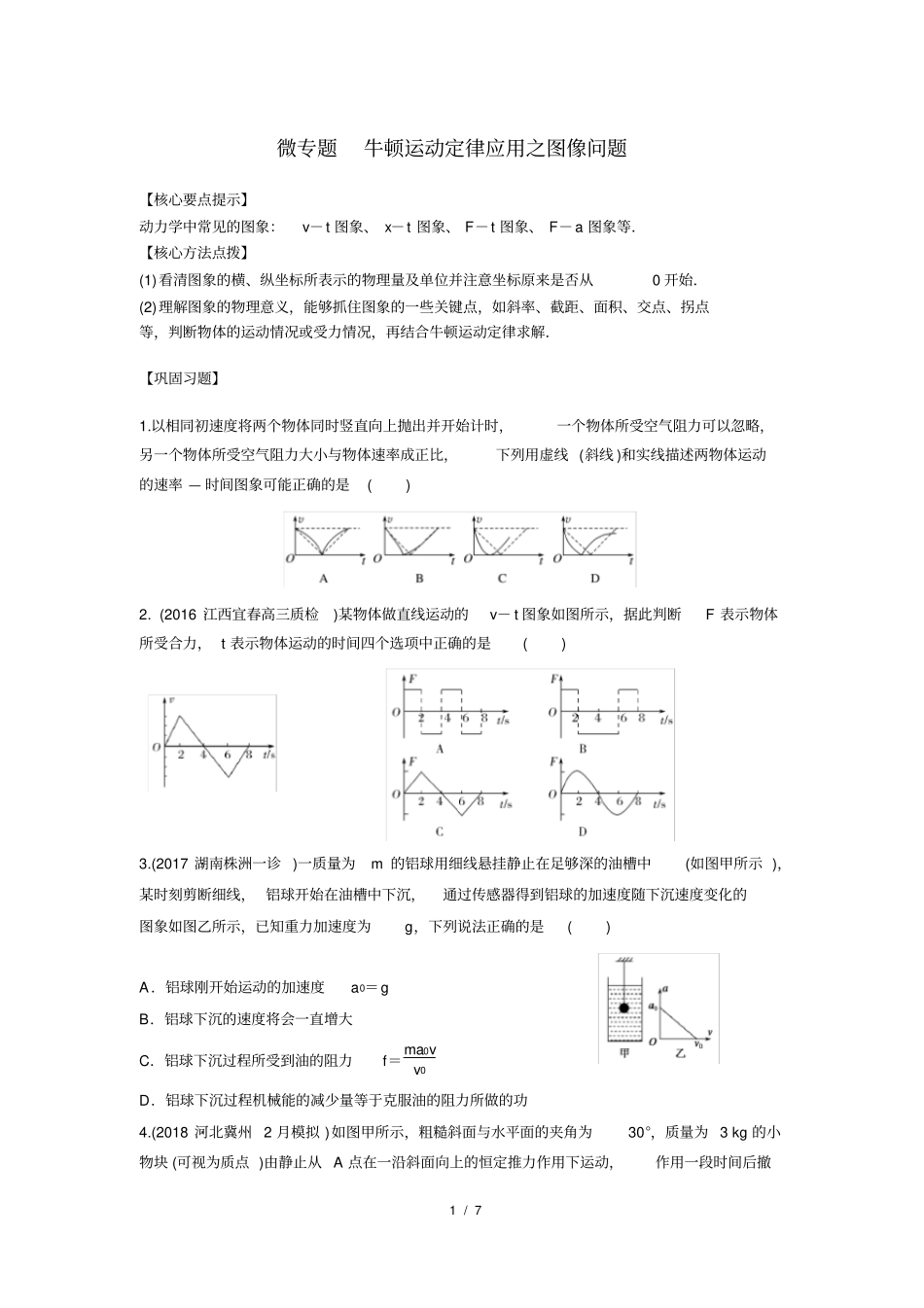

1/7微专题牛顿运动定律应用之图像问题【核心要点提示】动力学中常见的图象：v－t图象、x－t图象、F－t图象、F－a图象等．【核心方法点拨】(1)看清图象的横、纵坐标所表示的物理量及单位并注意坐标原来是否从0开始．(2)理解图象的物理意义，能够抓住图象的一些关键点，如斜率、截距、面积、交点、拐点等，判断物体的运动情况或受力情况，再结合牛顿运动定律求解．【巩固习题】1.以相同初速度将两个物体同时竖直向上抛出并开始计时，一个物体所受空气阻力可以忽略，另一个物体所受空气阻力大小与物体速率成正比，下列用虚线(斜线)和实线描述两物体运动的速率—时间图象可能正确的是()2.(2016·江西宜春高三质检)某物体做直线运动的v－t图象如图所示，据此判断F表示物体所受合力，t表示物体运动的时间四个选项中正确的是()3.(2017·湖南株洲一诊)一质量为m的铝球用细线悬挂静止在足够深的油槽中(如图甲所示)，某时刻剪断细线，铝球开始在油槽中下沉，通过传感器得到铝球的加速度随下沉速度变化的图象如图乙所示，已知重力加速度为g，下列说法正确的是()A．铝球刚开始运动的加速度a0＝gB．铝球下沉的速度将会一直增大C．铝球下沉过程所受到油的阻力f＝ma0vv0D．铝球下沉过程机械能的减少量等于克服油的阻力所做的功4.(2018·河北冀州2月模拟)如图甲所示，粗糙斜面与水平面的夹角为30°，质量为3kg的小物块(可视为质点)由静止从A点在一沿斜面向上的恒定推力作用下运动，作用一段时间后撤2/7去该推力，小物块能到达的最高位置为C点，小物块上滑过程中v-t图象如图乙所示。设A点为零重力势能参考点，g取10m/s2，则下列说法正确的是()A．小物块最大重力势能为54JB．小物块加速时的平均速度与减速时的平均速度大小之比为3∶1C．小物块与斜面间的动摩擦因数为32D．推力F的大小为40N5.(多选)如图甲所示，水平地面上固定一足够长的光滑斜面，斜面顶端有一理想定滑轮，一轻绳跨过滑轮，绳两端分别连接小物块A和B.保持A的质量不变，改变B的质量m，当B的质量连续改变时，得到A的加速度a随B的质量m变化的图线，如图乙所示．设加速度沿斜面向上的方向为正方向，空气阻力不计，重力加速度g取9.8m/s2，斜面的倾角为θ，下列说法正确的是()A．若θ已知，可求出A的质量B．若θ未知，可求出图乙中a1的值C．若θ已知，可求出图乙中a2的值D．若θ已知，可求出图乙中m0的值6.(2016·海南单科)沿固定斜面下滑的物体受到与斜面平行向上的拉力F的作用，其下滑的速度－时间图线如图所示。已知物体与斜面之间的动摩擦因数为常数，在0～5s，5～10s，10～15s内F的大小分别为F1、F2和F3，则(）A．F1F3C．F1>F3D．F1＝F37.如图甲所示，质量m＝1kg的物块在平行斜面向上的拉力F作用下从静止开始沿斜面向上运动，t＝0.5s时撤去拉力，利用速度传感器得到其速度随时间的变化关系图象(v－t图象)如图乙所示，g取10m/s2，求：(1)2s内物块的位移大小x和通过的路程L；(2)沿斜面向上运动两个阶段加速度大小a1、a2和拉力大小F.3/78.如图甲所示，质量为m＝1kg的物体置于倾角为37°的固定斜面上(斜面足够长)，对物体施加平行于斜面向上的恒力F，作用时间t1＝1s时撤去力F，物体运动的部分v－t图象如图乙所示，设物体受到的最大静摩擦力等于滑动摩擦力，取g＝10m/s2.求：(1)物体与斜面间的动摩擦因数；(2)拉力F的大小；(3)t＝4s时物体的速度．9.如图甲所示，为一倾角θ＝37°的足够长斜面，将一质量为m＝1kg的物体无初速度在斜面上释放，同时施加一沿斜面向上的拉力，拉力随时间变化的关系图象如图乙所示，物体与斜面间的动摩擦因数μ＝0.25，取g＝10m/s2，sin37°＝0.6，cos37°＝0.8，求：(1)2s末物体的速度；(2)前16s内物体发生的位移。4/710.游乐场有一种滑雪游戏，其理想简化图如图甲所示，滑道由倾角为θ＝30°的斜坡和水平滑道组成．小孩在距地面h＝10m处由静止开始从斜坡滑下，到达底端时恰滑上水平滑道上放置的长为l＝3m的木板(忽略木板厚度)，此后小孩和木板运动的v－t图象如图乙所示．已知斜坡滑道与水平滑道为圆滑过渡，速度由斜坡方向转为水平方向时大小不变，不计小孩在运动过程中受到的空气阻力，重力加速度g＝...
