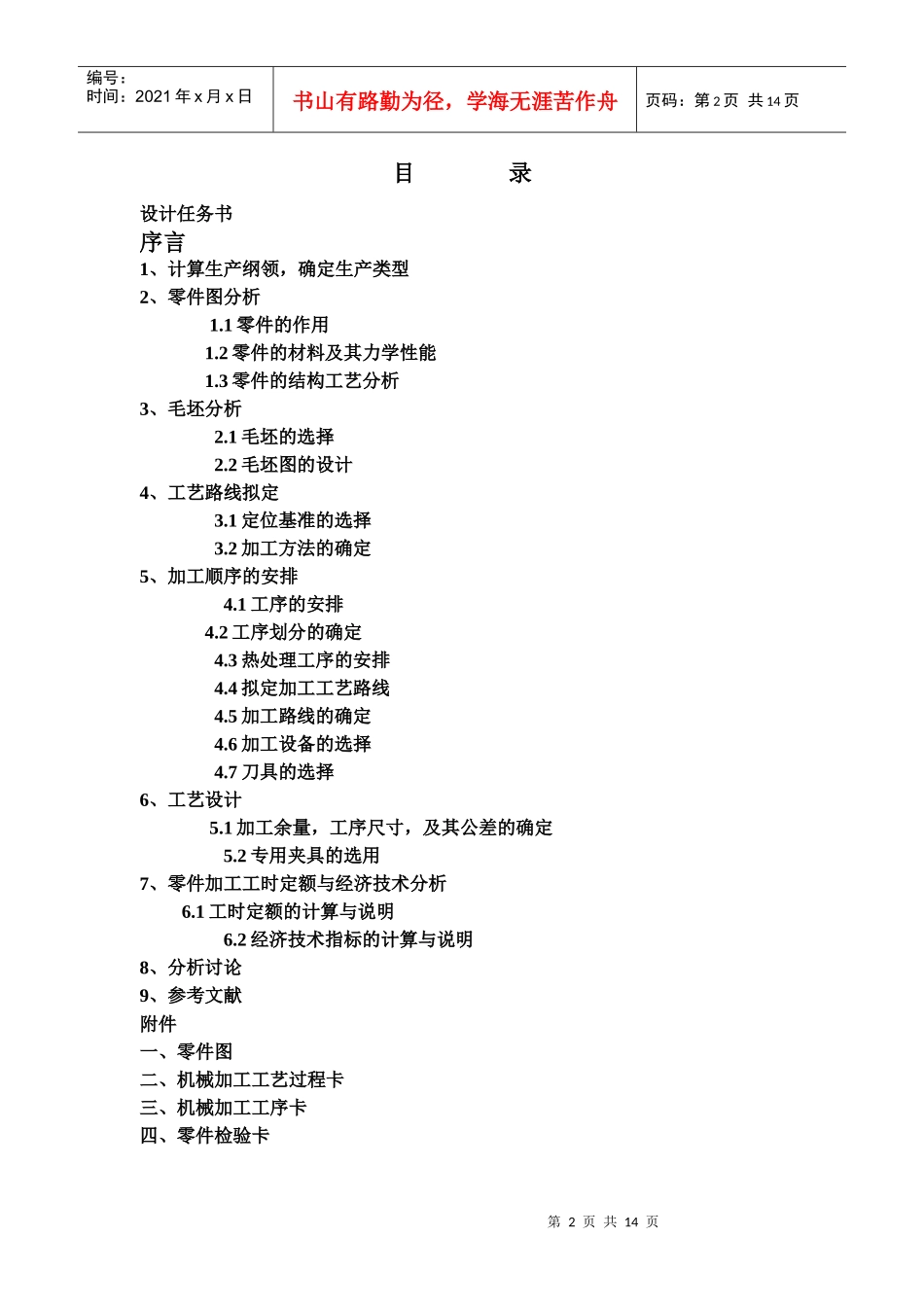

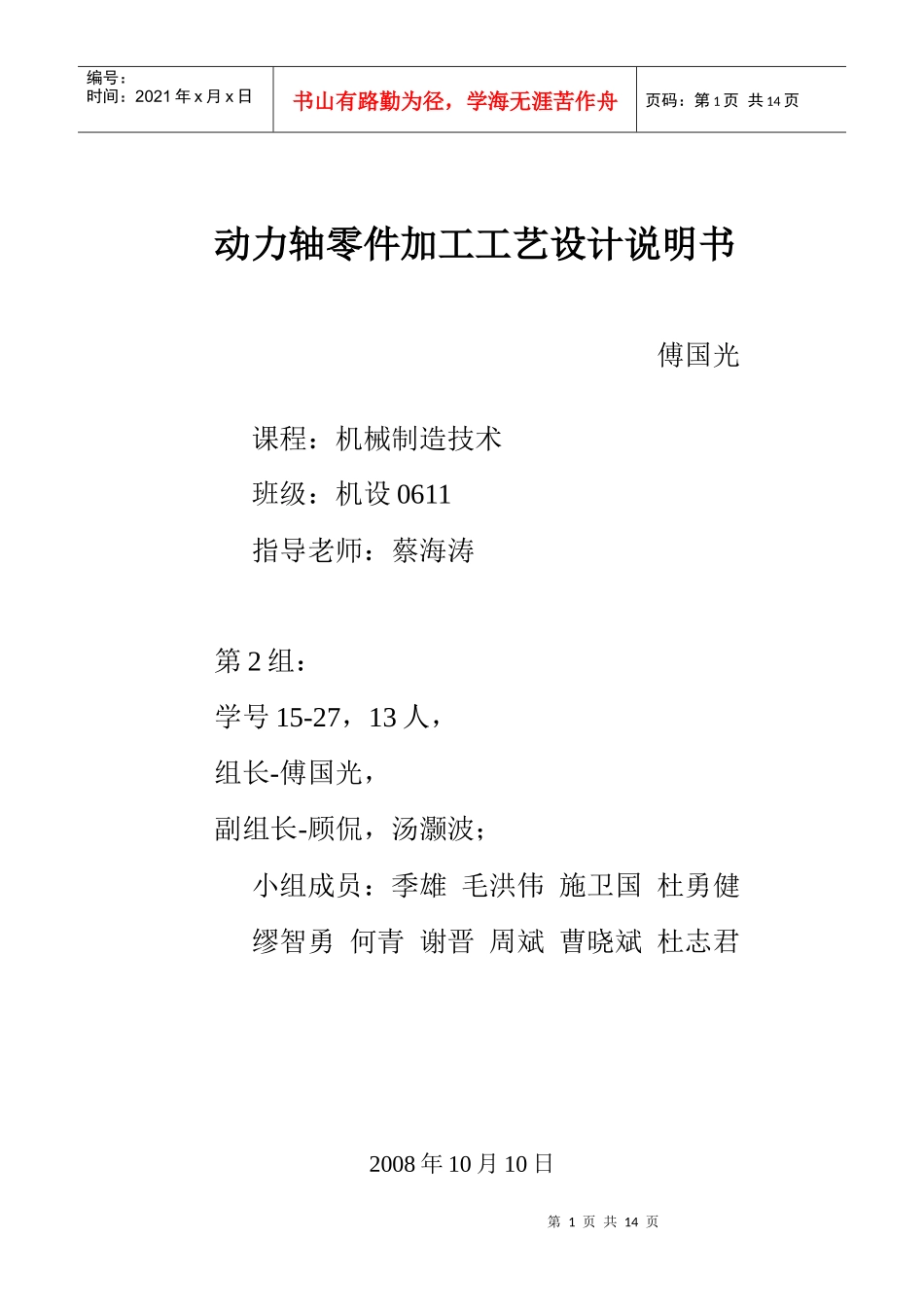

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页动力轴零件加工工艺设计说明书傅国光课程：机械制造技术班级：机设0611指导老师：蔡海涛第2组：学号15-27，13人，组长-傅国光，副组长-顾侃，汤灏波；小组成员：季雄毛洪伟施卫国杜勇健缪智勇何青谢晋周斌曹晓斌杜志君2008年10月10日第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页目录设计任务书序言1、计算生产纲领，确定生产类型2、零件图分析1.1零件的作用1.2零件的材料及其力学性能1.3零件的结构工艺分析3、毛坯分析2.1毛坯的选择2.2毛坯图的设计4、工艺路线拟定3.1定位基准的选择3.2加工方法的确定5、加工顺序的安排4.1工序的安排4.2工序划分的确定4.3热处理工序的安排4.4拟定加工工艺路线4.5加工路线的确定4.6加工设备的选择4.7刀具的选择6、工艺设计5.1加工余量，工序尺寸，及其公差的确定5.2专用夹具的选用7、零件加工工时定额与经济技术分析6.1工时定额的计算与说明6.2经济技术指标的计算与说明8、分析讨论9、参考文献附件一、零件图二、机械加工工艺过程卡三、机械加工工序卡四、零件检验卡第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页机械制造工艺设计任务书设计题目：设计动力轴的机械加工加工工艺规程设计内容及要求：一.编制《动力轴零件加工工艺设计说明书》（超过3000字），其中附件（国标）：工艺过程卡（P134，图卡独立）；工序卡（P136，图卡合一）；检验卡（图卡合一）。二.每组提交1份电子文稿，1份书面文稿，其中图、卡有小组每个成员的签字，以备答辩。三.参考书目：《机械制造技术课程设计》、《机械制造工艺设计简明手册》、《机械设计手册》、《金属机械加工工艺人员手册》。第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页序言机械制造工艺学课程设计是在我们学完了大学的全部基础课、技术基础课以及大部分专业之后进行的。这是我们进行毕业设计之前对所学各课程的一次深入的综合性的链接，也是一次理论联系实际训练。因此，它在我们的大学学习生活中占有十分重要的地位。就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从锻炼自己分析问题、解决问题的能力，为今后参加祖国的现代化建设打下一个良好的基础。我也相信通过课程设计能将零碎的知识点都联系起来，系统而全面的做好设计。由于能力所限，设计尚有许多不足之处，恳请彭老师给予指教。第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页2、零件图分析2.1零件的作用题目所给的零件为动力轴，其主要作用，一是传递转矩，二是工作过程中经常承受载荷；三是支撑传动零部件。2.2零件的材料及其力学性能零件的材料为45钢，是最常用中碳调质钢，综合力学性能良好，淬透性低，水淬时易生裂纹。小型件宜采用调质处理，大型件宜采用正火处理。其价格较便宜，经过调质或正火后可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，局部淬火后再回火，表面硬度可达52HRC-45HRC.2.3零件的结构工艺分析零件材料：45钢。切削加工性良好，无特殊加工问题，故加工中不需要采用特殊工艺措施。刀具选择范围较大，高速钢或YT类硬质合金均能胜任。刀具几何参数可根据不同刀具类型通过相关表格查取。零件组成表面：两端面，外圆及其台阶面，两端三角螺纹，键槽，倒角。主要表面分析：φ25外圆表面用于支承传动件，为零件的配合面及工作面。主要技术条件：φ25外圆精度要求：IT7粗糙度要求Ra1.6μm。它是零件上主要的基准，两端螺纹应与之保持基本的同轴关系，键槽亦与之对称。零件的总体特点：长径比达12，为较典型的细长轴。第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页3、毛坯的分析毛坯的选择和拟定毛坯图是制定工艺规程的最初阶段工作之一，也是一个比较重要的阶段，毛坯的形状和特征（硬度，精度，金相组织等...
