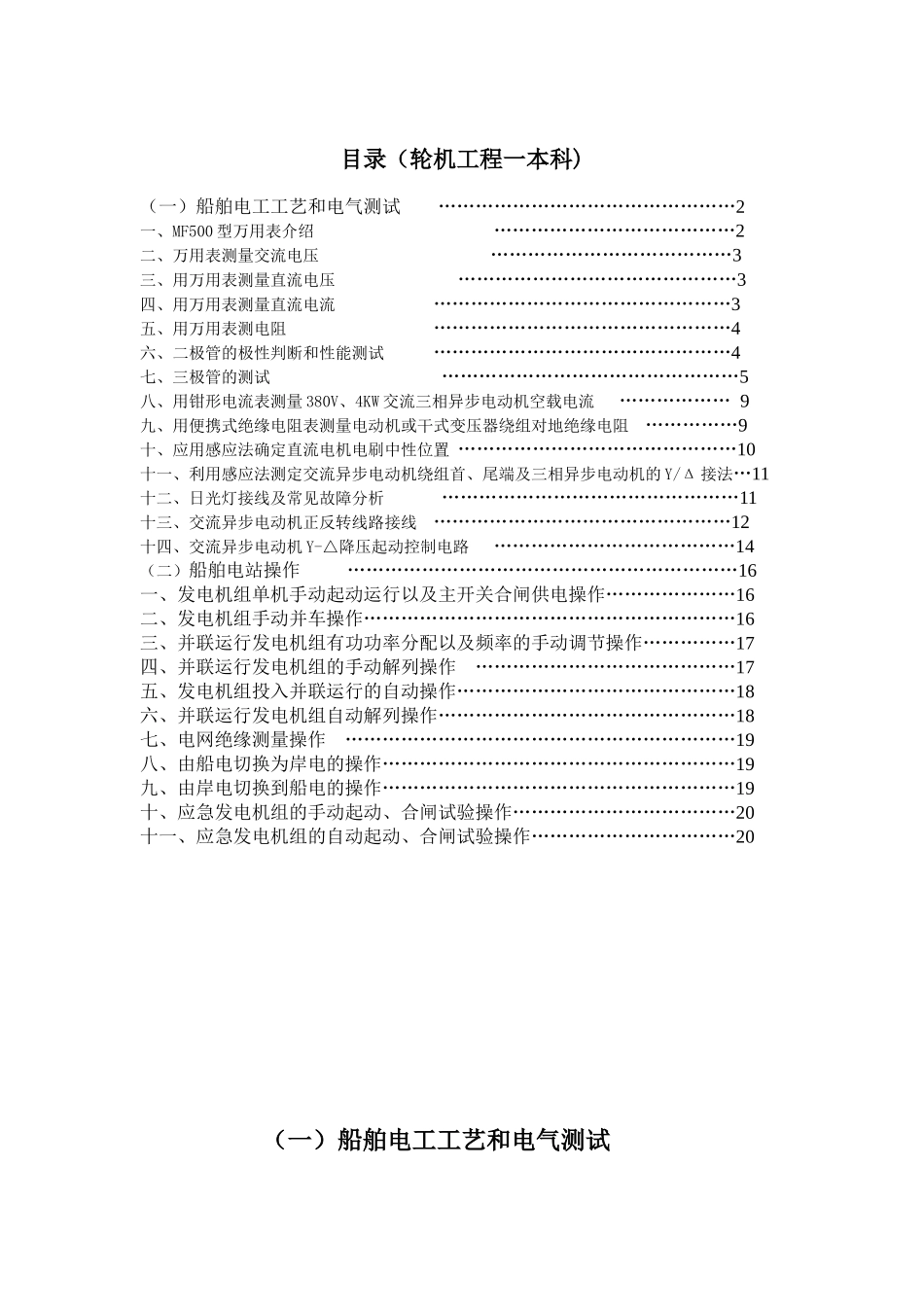

目录（轮机工程一本科)（一）船舶电工工艺和电气测试…………………………………………2一、MF500型万用表介绍…………………………………2二、万用表测量交流电压…………………………………3三、用万用表测量直流电压………………………………………3四、用万用表测量直流电流…………………………………………3五、用万用表测电阻…………………………………………4六、二极管的极性判断和性能测试…………………………………………4七、三极管的测试…………………………………………5八、用钳形电流表测量380V、4KW交流三相异步电动机空载电流………………9九、用便携式绝缘电阻表测量电动机或干式变压器绕组对地绝缘电阻……………9十、应用感应法确定直流电机电刷中性位置………………………………………10十一、利用感应法测定交流异步电动机绕组首、尾端及三相异步电动机的Y/Δ接法…11十二、日光灯接线及常见故障分析…………………………………………11十三、交流异步电动机正反转线路接线…………………………………………12十四、交流异步电动机Y-△降压起动控制电路…………………………………14（二）船舶电站操作………………………………………………………16一、发电机组单机手动起动运行以及主开关合闸供电操作…………………16二、发电机组手动并车操作……………………………………………………16三、并联运行发电机组有功功率分配以及频率的手动调节操作……………17四、并联运行发电机组的手动解列操作……………………………………17五、发电机组投入并联运行的自动操作………………………………………18六、并联运行发电机组自动解列操作…………………………………………18七、电网绝缘测量操作………………………………………………………19八、由船电切换为岸电的操作…………………………………………………19九、由岸电切换到船电的操作…………………………………………………19十、应急发电机组的手动起动、合闸试验操作………………………………20十一、应急发电机组的自动起动、合闸试验操作……………………………20（一）船舶电工工艺和电气测试第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页一、MF500型万用表介绍MF500型万用表是一种高灵敏度、多量程的便携式整流式仪表。能分别测量交、直流电压、直流电流、电阻及音频电平等。它主要由表头（测量机构）、测量线路和转换开关组成。其外型结构如图１：万用表外形结构图图11、表头：采用灵敏度、准确度好的磁电式直流微安表。2、测量电路：用一只表头能测量多种电量，并且有多种量程，其关键是通过测量线路变换，把被测量变成磁电式表头所能接受的直流电流。测量交流电压线路还有整流元件。3、转换开关：用来选择不同被测量和不同量程时的切换元件。万用表的正确使用及注意事项1、接线柱（或插孔）选择：测量前检查表笔插接位置，红表笔一般插在标有“+”插孔内，黑表笔插在“*”公共插孔内。2、测量种类选择：根据所测对象是交、直流电压、直流电流、电阻的种类转换开关旋至相应位置上。3、量程的选择：根据测量大致范围，将量程转换开关旋至适当量程上，若被测电量数值大小不清，应将转换开关旋至最大量程上，先测试，若读数太小，可逐步减小量程，但不允许带电转换量程。4、正确读数：万用表的表盘上有四条标度尺。上面第一条为欧姆（电阻）档读数尺，第二条为交直流电压、直流电流标尺，第三条为交流10V专用标尺，第四条为电平标尺。一般读数应在表针偏转满刻度的二分之一至三分之二为宜。5、万用表用完后，应将转换开关放在关的位置（符号为“●”）或交流档第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页500V位置上。若长期不用，应将表内电池取出。6、万用表的机械调零是供测电压、电流调零用。二、万用表测量交流电压1、应注意事项：（1）用交流电压档；（2）将两表笔并接线路两端；（3）在相应量程标尺上读数；（4）当交流电压小于10V时，应从专用表度尺读数；（5）当被测电压大与500V时，...
