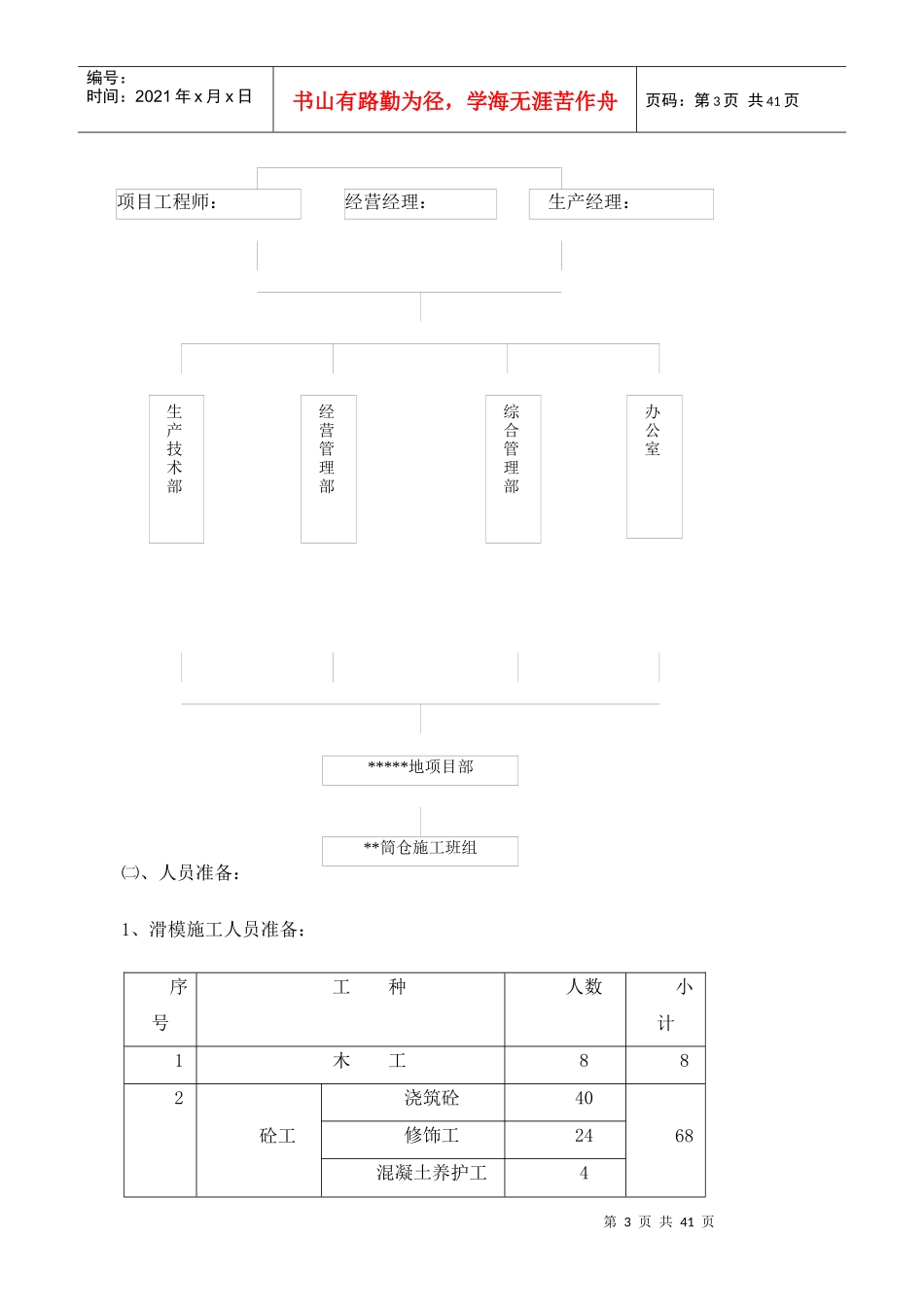

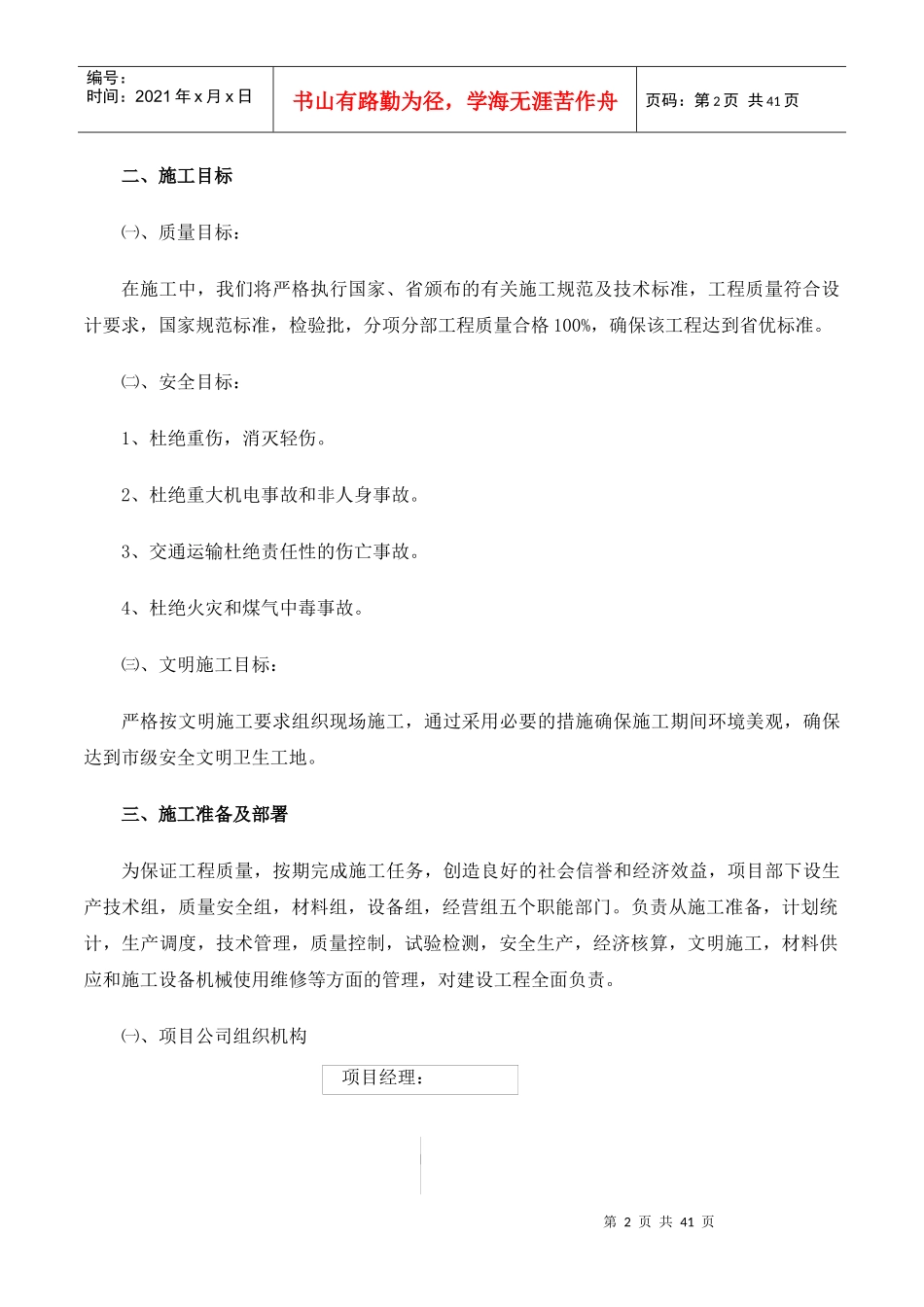

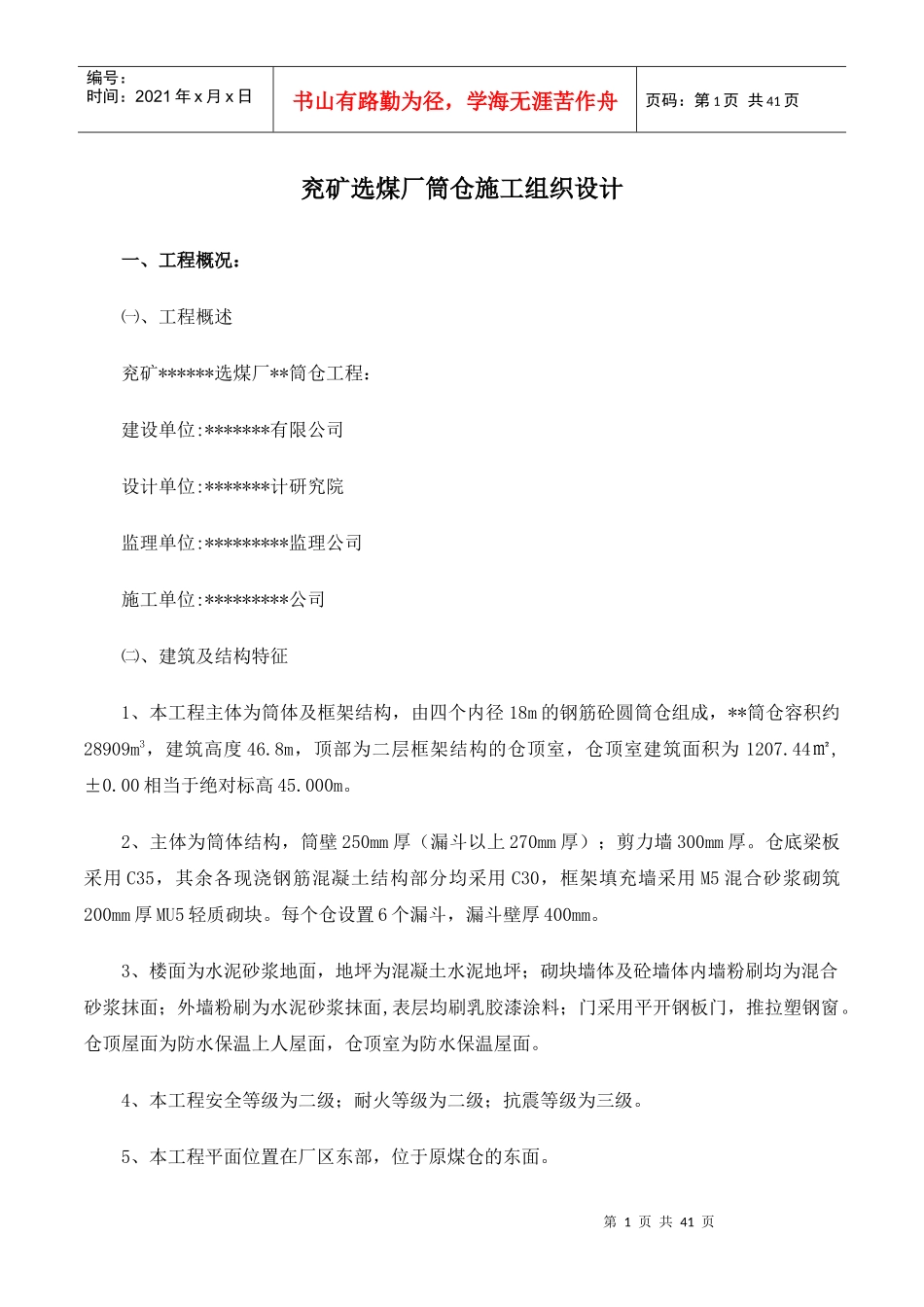

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页兖矿选煤厂筒仓施工组织设计一、工程概况：㈠、工程概述兖矿******选煤厂**筒仓工程：建设单位:*******有限公司设计单位:*******计研究院监理单位:*********监理公司施工单位:*********公司㈡、建筑及结构特征1、本工程主体为筒体及框架结构，由四个内径18m的钢筋砼圆筒仓组成，**筒仓容积约28909m3，建筑高度46.8m，顶部为二层框架结构的仓顶室，仓顶室建筑面积为1207.44㎡,±0.00相当于绝对标高45.000m。2、主体为筒体结构，筒壁250mm厚（漏斗以上270mm厚）；剪力墙300mm厚。仓底梁板采用C35，其余各现浇钢筋混凝土结构部分均采用C30，框架填充墙采用M5混合砂浆砌筑200mm厚MU5轻质砌块。每个仓设置6个漏斗，漏斗壁厚400mm。3、楼面为水泥砂浆地面，地坪为混凝土水泥地坪；砌块墙体及砼墙体内墙粉刷均为混合砂浆抹面；外墙粉刷为水泥砂浆抹面,表层均刷乳胶漆涂料；门采用平开钢板门，推拉塑钢窗。仓顶屋面为防水保温上人屋面，仓顶室为防水保温屋面。4、本工程安全等级为二级；耐火等级为二级；抗震等级为三级。5、本工程平面位置在厂区东部，位于原煤仓的东面。第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页二、施工目标㈠、质量目标：在施工中，我们将严格执行国家、省颁布的有关施工规范及技术标准，工程质量符合设计要求，国家规范标准，检验批，分项分部工程质量合格100%，确保该工程达到省优标准。㈡、安全目标：1、杜绝重伤，消灭轻伤。2、杜绝重大机电事故和非人身事故。3、交通运输杜绝责任性的伤亡事故。4、杜绝火灾和煤气中毒事故。㈢、文明施工目标：严格按文明施工要求组织现场施工，通过采用必要的措施确保施工期间环境美观，确保达到市级安全文明卫生工地。三、施工准备及部署为保证工程质量，按期完成施工任务，创造良好的社会信誉和经济效益，项目部下设生产技术组，质量安全组，材料组，设备组，经营组五个职能部门。负责从施工准备，计划统计，生产调度，技术管理，质量控制，试验检测，安全生产，经济核算，文明施工，材料供应和施工设备机械使用维修等方面的管理，对建设工程全面负责。㈠、项目公司组织机构项目经理：第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页㈡、人员准备：1、滑模施工人员准备：序号工种人数小计1木工882砼工浇筑砼4068修饰工24混凝土养护工4生产技术部项目工程师：经营管理部综合管理部办公室**筒仓施工班组生产经理：经营经理：*****地项目部第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页3钢筋工接爬杆1252绑扎404特殊工种预留预埋，运输等665管理人员现场施工及设备666塔吊指挥227电工228翻斗车司机119滑模提升人员55滑模施工分两班作业,每班需人员150人，两班合计300人。2、非滑模施工人员准备：序号工种人数施工部位1木工60非滑模部分2砼工20浇注砼3钢筋工60绑扎钢筋4瓦工25框架填充墙5安装工10安装钢梯、栏杆及钢梁等6特殊工种8电焊工、司机等7水电安装工10电气工程8管理人员6非滑模部分㈢、主要周转材料进场计划：第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页序号名称规格单位数量备注1钢管脚手架φ48×3.5T800主体支模及支撑2竹跳板3m×0.25m块1000施工架子及吊挂架3钢模P2009㎡554滑模模板4扣件个50000支模5安全网3m×6m张130筒壁外防护及吊挂架6密网1.5m×6m张120防护栏杆及吊挂架7钢模板各种规格㎡2000漏斗下内侧筒壁及上环梁8木胶板2.44×1.44㎡5000漏斗、剪力墙及框架梁板柱支模9大模板（MB1）4.84×3.15块54漏斗下外侧筒壁支模10大模板（MB2）2.9×3.15块9漏斗下外侧筒壁支模㈣、主要材料进场计划：序号名称规格数量进场时间1钢筋Φ6.5～Φ25800T按工程进度分批进场2碎石16～31.5mm4500m3按工程进度分批进场第6页共41页第5页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共41页3河砂中...
