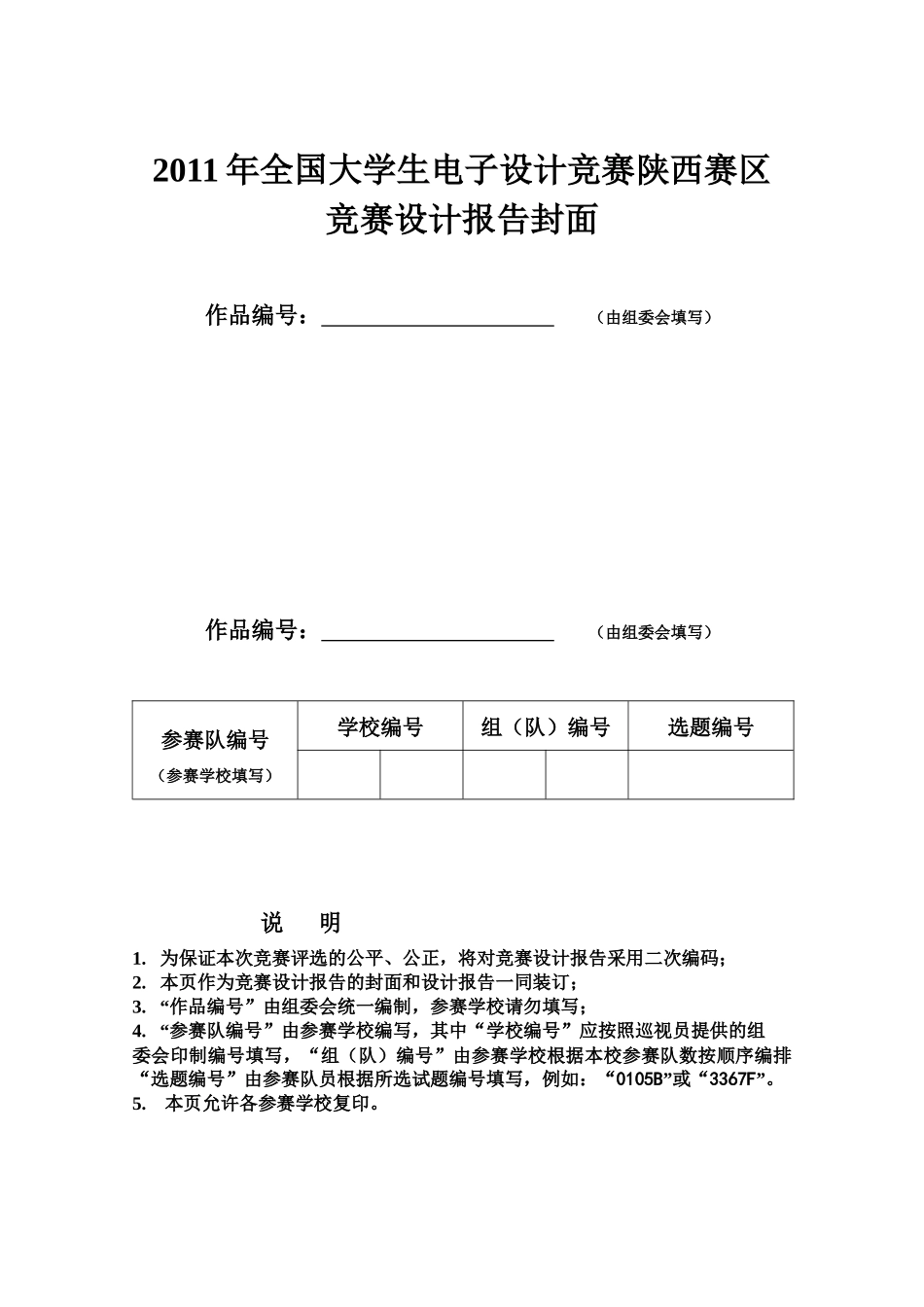

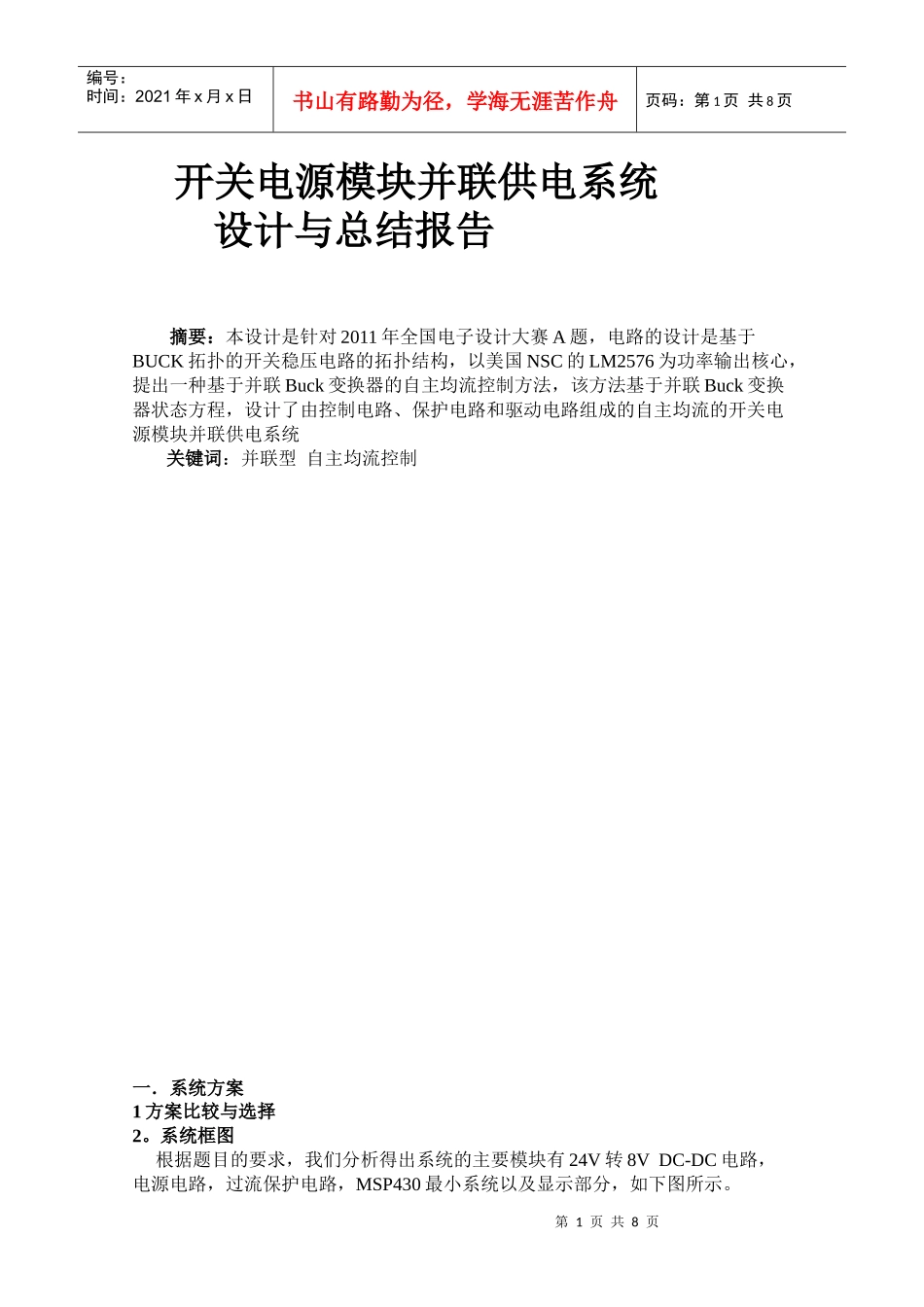

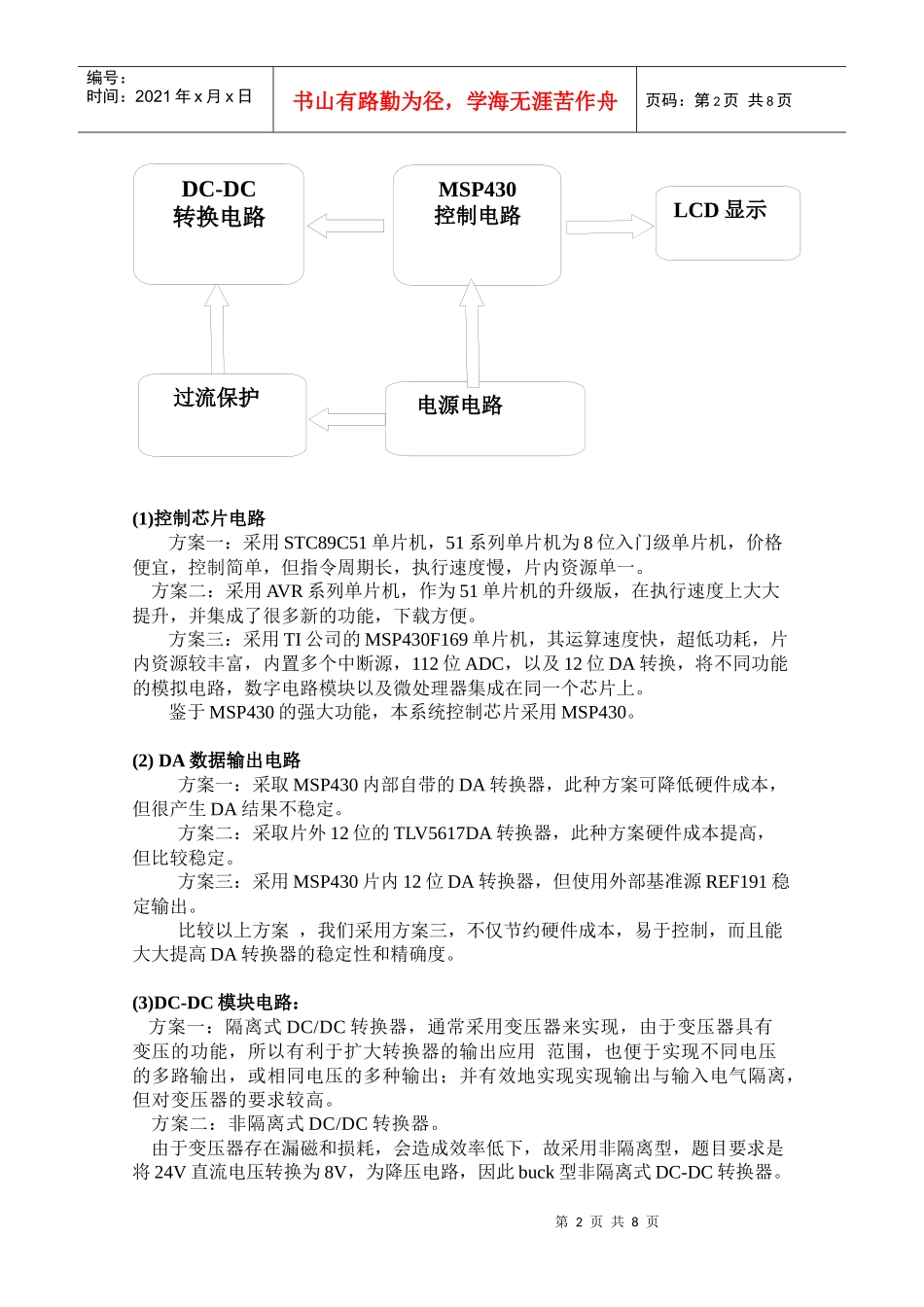

2011年全国大学生电子设计竞赛陕西赛区竞赛设计报告封面作品编号：（由组委会填写）作品编号：（由组委会填写）参赛队编号（参赛学校填写）学校编号组（队）编号选题编号说明1.为保证本次竞赛评选的公平、公正，将对竞赛设计报告采用二次编码；2.本页作为竞赛设计报告的封面和设计报告一同装订；3.“作品编号”由组委会统一编制，参赛学校请勿填写；4.“参赛队编号”由参赛学校编写，其中“学校编号”应按照巡视员提供的组委会印制编号填写，“组（队）编号”由参赛学校根据本校参赛队数按顺序编排“选题编号”由参赛队员根据所选试题编号填写，例如：“0105B”或“3367F”。5.本页允许各参赛学校复印。第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页开关电源模块并联供电系统设计与总结报告摘要：本设计是针对2011年全国电子设计大赛A题，电路的设计是基于BUCK拓扑的开关稳压电路的拓扑结构，以美国NSC的LM2576为功率输出核心，提出一种基于并联Buck变换器的自主均流控制方法，该方法基于并联Buck变换器状态方程，设计了由控制电路、保护电路和驱动电路组成的自主均流的开关电源模块并联供电系统关键词：并联型自主均流控制一．系统方案1方案比较与选择2。系统框图根据题目的要求，我们分析得出系统的主要模块有24V转8VDC-DC电路，电源电路，过流保护电路，MSP430最小系统以及显示部分，如下图所示。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页(1)控制芯片电路方案一：采用STC89C51单片机，51系列单片机为8位入门级单片机，价格便宜，控制简单，但指令周期长，执行速度慢，片内资源单一。方案二：采用AVR系列单片机，作为51单片机的升级版，在执行速度上大大提升，并集成了很多新的功能，下载方便。方案三：采用TI公司的MSP430F169单片机，其运算速度快，超低功耗，片内资源较丰富，内置多个中断源，112位ADC，以及12位DA转换，将不同功能的模拟电路，数字电路模块以及微处理器集成在同一个芯片上。鉴于MSP430的强大功能，本系统控制芯片采用MSP430。(2)DA数据输出电路方案一：采取MSP430内部自带的DA转换器，此种方案可降低硬件成本，但很产生DA结果不稳定。方案二：采取片外12位的TLV5617DA转换器，此种方案硬件成本提高，但比较稳定。方案三：采用MSP430片内12位DA转换器，但使用外部基准源REF191稳定输出。比较以上方案，我们采用方案三，不仅节约硬件成本，易于控制，而且能大大提高DA转换器的稳定性和精确度。(3)DC-DC模块电路：方案一：隔离式DC/DC转换器，通常采用变压器来实现，由于变压器具有变压的功能，所以有利于扩大转换器的输出应用范围，也便于实现不同电压的多路输出，或相同电压的多种输出；并有效地实现实现输出与输入电气隔离，但对变压器的要求较高。方案二：非隔离式DC/DC转换器。由于变压器存在漏磁和损耗，会造成效率低下，故采用非隔离型，题目要求是将24V直流电压转换为8V，为降压电路，因此buck型非隔离式DC-DC转换器。MSP430控制电路电源电路LCD显示DC-DC转换电路过流保护第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页(4)控制方法方案一：电压型控制方法，开关变换器输出的电压VEB与参考电压比较并放大，得到误差信号VE，VE又与PMW比较器和锯齿波信号相比较，从而输出一系列脉冲，这些脉冲的宽度随误差信号VE的变化而变化。此方法夫人单环回路容易设计和分析，锯齿波幅度比较大，抗干扰能力比较强，但输入或输出的变化只能在输出改变时才能控制并反馈进行修正，响应速度慢，电压型控制对负载电流没有限制，因而需要额外电路限制输出电流。方案二：电流型控制方法，实在传统的电压型控制基础上，增加了一个内环（电流反馈环），使其成为一个双环路控制系统。此电路中回路稳定性好，负载响应快，具有过流保护和可并联性。双反馈回路使得电路分析变得比较复杂，由于控制回路需要电感电流控制信息，控制电路的存在增加了整个变换器设计的复杂性，同时也会影响变换器的效应。综合以上分析，本系统采用电流型控制电...
