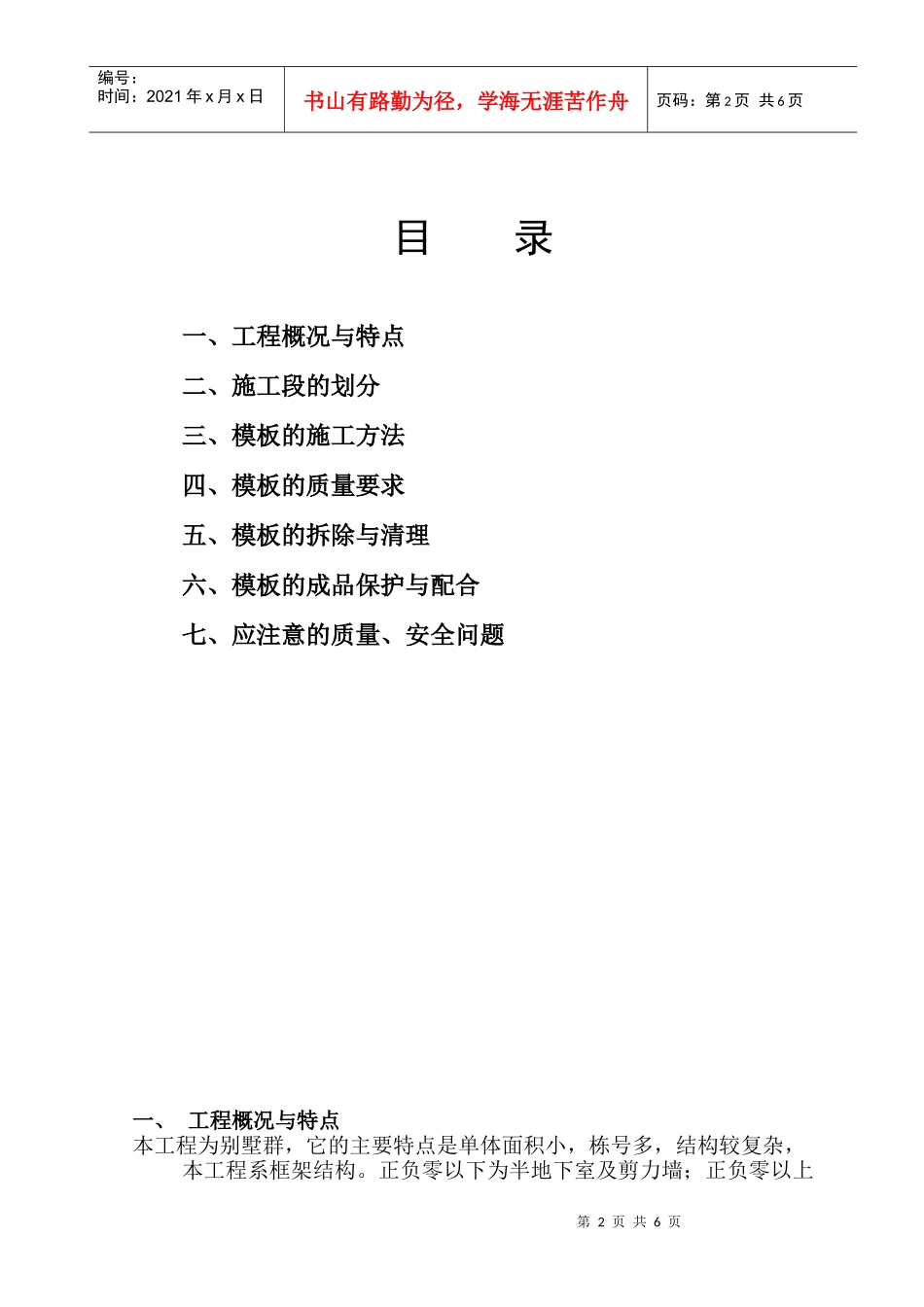

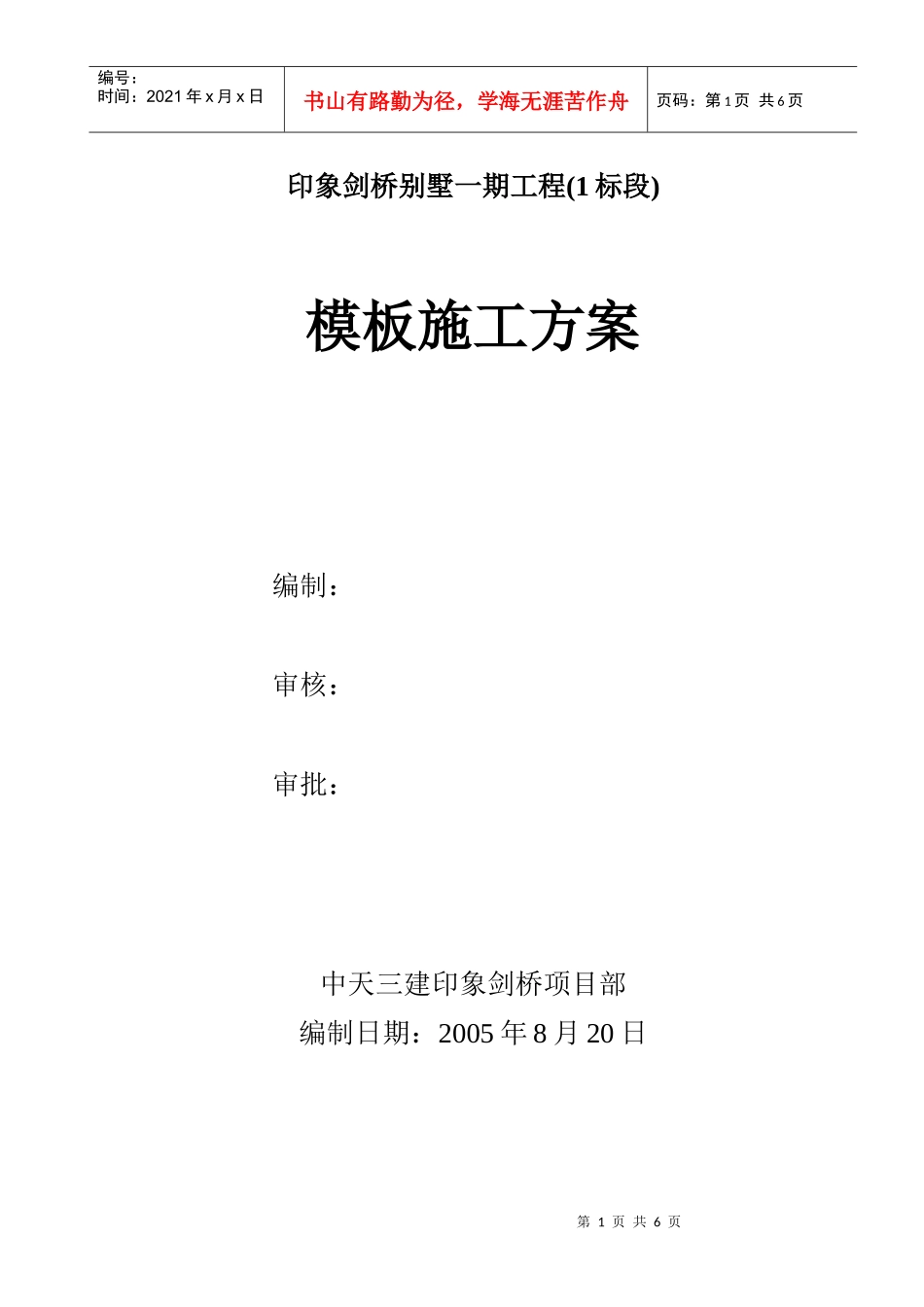

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页印象剑桥别墅一期工程(1标段)模板施工方案编制：审核：审批：中天三建印象剑桥项目部编制日期：2005年8月20日第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页目录一、工程概况与特点二、施工段的划分三、模板的施工方法四、模板的质量要求五、模板的拆除与清理六、模板的成品保护与配合七、应注意的质量、安全问题一、工程概况与特点本工程为别墅群，它的主要特点是单体面积小，栋号多，结构较复杂，本工程系框架结构。正负零以下为半地下室及剪力墙；正负零以上第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页为框架结构,基础：部分为整板基础，部分为独立基础。地下室层一般为2.80米,主体结构层高在3.1M左右。屋面为坡屋面，本工程屋面结构较复杂，标高较多，所以地下室及屋面乃本工程重点。在模板的配制，节点部位的衔接处理，模板的固定与支撑好坏与工程内在质量和观感有着直接的关系。本工程采用木九夹板模板，50*100方木作为主次龙骨，￠48*3.5钢管作为模板支撑及夹具。二、施工段的划分施工中必须以每个单体工程为一个施工段，形成流水施工。三、模板的施工方法(一)、准备工作1、依据结构平面施放结构模板大样，按模板设计思路配制各柱、梁、板的模板，注明模板部位，对模板统一编号，绘制模板拼装平面图。2、模板施工前，应与平面图进行核对，合理安排吊装、组拼顺序，确保模板安装准确无误，吊装前应涂刷脱模剂。3、按设置好的结构控制线，用钢尺放出各模板控制线。4、按设置好的水准点用钢尺引测出各楼层的标高，用水准仪测出模板标高。5、安装模板前，应将安装处楼面清理干净，检查柱、梁轴线和边线，准确无误后方可安装模板。6、模板就位：合模前应检查墙、柱钢筋、水暖电气管线、预埋件、洞口模板与穿墙柱螺栓套是否遗漏，位置是否正确，安装是否牢固，并清除模板内杂物，同时办理好隐蔽工程验收。(二)、施工工艺流程楼层面施工放线→柱钢筋压力焊、绑扎、→水电安装等预埋件→隐蔽工程验收→柱模板就位、满堂架支撑群体固定与操作平台→抄平、放线→柱模板固定与支撑→梁底模及一边侧模→梁钢筋绑扎→梁另一侧模及板模→板筋及水电安装等预埋件→隐蔽工程验收→梁板砼浇筑→砼养护→梁板模拆除。(三)、施工方法第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页A.整板基础及砼墙板的模板工程1、底板边模采用九夹板，主龙骨采用500*100方木，按照墨水线安装好后，在垫层周围地坪打入木桩，然后用方木将其与模板固定并校正好。2、地下室外墙第一道水平施工缝设在底板上300mm处，用水准仪测出，并在剪力墙钢筋上作出标记。根据设计底板厚度在挡墙钢筋上焊接一根直径12的钢筋用来托住吊模。施工缝采用3mm厚钢板止水钢板。3、墙模板固定采用直径12的对拉螺杆，螺杆竖向间距500，横向间距400，为了防水要求，螺杆中间必须焊接止水环，焊缝必须饱满，两端与模板接触处用40*40*18的九夹板垫片，在拆模后将垫片拆掉后用防水砂浆镶嵌。骨采用500*100方木，竖向布置，间距不大于200，主龙骨采用￠48*3.5钢管，横向布置，间距600，与对拉螺杆固定。3、集水坑模板应根据集水坑尺寸做好定型木模，并应在模板表面用手电钻钻直径16以上的透气眼，以便砼振捣时排出空气。B、框架柱模板工程1、柱子跟部不得使用砼“方盘”，而采用“井”字型，“T”型钢筋限位，限位钢筋直径大于等于12mm。2、方柱用钢管加固。Φ12圆钢作对拉螺栓，纵横间距底部≤500mm、顶部可适当放大至600mm进行加固，拉杆按规范要求攻丝。每端不少于12cm。3、柱模吊直线，固定后与满堂架整体连接固定与支撑。C、梁板模1、梁模采用九胶板按图纸尺寸进行配制。2、当梁跨度>4米时，按跨度过1/1000～3/1000起拱,并增加剪力支架预防下沉(备有千斤顶，一旦出现下沉情况能够即使补救)。梁高度大于等于700时用φ12对拉螺杆进行加固,预防涨模。3、模板的拼缝及平整严格按优良标准执行，要求所有平...
