10kV交联聚乙烯绝缘电力电缆介绍VIP免费

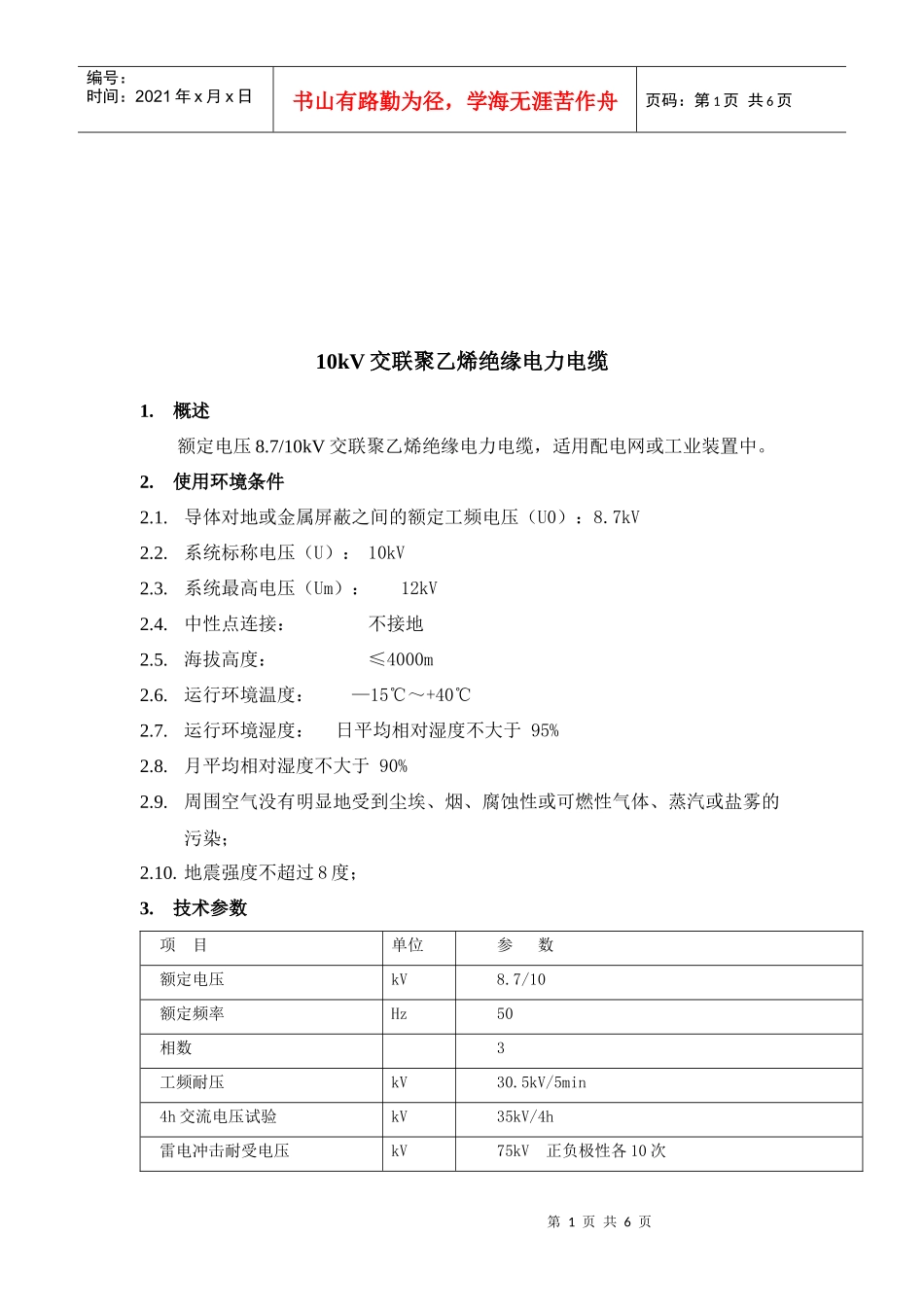

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页10kV交联聚乙烯绝缘电力电缆1.概述额定电压8.7/10kV交联聚乙烯绝缘电力电缆，适用配电网或工业装置中。2.使用环境条件2.1.导体对地或金属屏蔽之间的额定工频电压（U0）：8.7kV2.2.系统标称电压（U）：10kV2.3.系统最高电压（Um）：12kV2.4.中性点连接：不接地2.5.海拔高度：≤4000m2.6.运行环境温度：—15℃～+40℃2.7.运行环境湿度：日平均相对湿度不大于95%2.8.月平均相对湿度不大于90%2.9.周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染；2.10.地震强度不超过8度；3.技术参数项目单位参数额定电压kV8.7/10额定频率Hz50相数3工频耐压kV30.5kV/5min4h交流电压试验kV35kV/4h雷电冲击耐受电压kV75kV正负极性各10次第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页导体直流电阻Ω/kmGB/T3956（见附表）局部放电试验≤pC5pC/15kV交联聚乙烯绝缘热延伸试验％载荷下最大伸长率175冷却后最大永久伸长率15tanδ测量≤0.001半导电屏蔽电阻率≤Ω·m1000（导体屏蔽）/500（绝缘屏蔽）附表：导体的直流电阻标称截面（mm2）20℃时导体最大直流电阻（Ω/km）标称截面（mm2）20℃时导体最大直流电阻（Ω/km）350.5242400.0754500.3873000.0601700.2684000.0470950.1935000.03661200.1536300.02831500.1248000.02211850.099110000.01764.结构4.1导体采用多股圆形软铜线绞合紧压成导体，表面光滑、无油污、毛刺，其组成、性能和外观应符合3956标准的规定，紧压系数不小于0.90。导体直流电阻符合GB/T12706标准要求。4.2导体屏蔽导体屏蔽应为挤包的交联型半导电层；半导电层应均匀地包覆在导体上，表面应光滑，无明显绞线凸纹，不应有尖角、颗粒、烧焦和擦伤的痕迹。4.3绝缘绝缘应采用交联聚乙烯材料(XLPE型)，挤包紧密，表面平整，其性能应符合IEC60502标准。绝缘标称厚度为4.5mm，绝缘平均值应不小于标称厚度。绝缘最薄点的厚度应不小于其标称值的90%mm。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页绝缘偏心度不大于10％。4.4绝缘屏蔽导体绝缘屏蔽层应为不可剥离的挤包半导电层，半导电层应均匀地包覆在绝缘表面；半导电层表面应光滑，不应有尖角、颗粒、烧焦和擦伤的痕迹。导体屏蔽、绝缘、绝缘屏蔽应采用干式、三层共挤的方式生产。4.5金属屏蔽4.5.1金属屏蔽采用铜带屏蔽或者铜带加铜丝疏绕屏蔽的复合屏蔽结构。4.5.2铜带屏蔽采用一层软铜带重叠绕包。三芯电缆的屏蔽铜带标称厚度不小于0.10mm。铜丝屏蔽根据短路电流的大小，选择不同的铜丝截面：16mm2、25mm2、35mm2、50mm2，采用疏绕铜丝，其相邻两根铜丝之间最大的间隙应不大于8mm，平均间隙不大于4mm。铜丝疏绕屏蔽在铜丝外面间隙绕包一层标称厚度不小于0.10mm的反向铜带扎紧。三芯电缆应有分相标识。4.6阻水层(适用于防水型电缆)采用合适的阻水层结构，使电缆通过阻水试验，满足电缆的防水要求。4.7内衬层内衬层采用挤包型，根据产品不同，可选用聚氯乙烯护套料或聚乙烯护套料，其标称厚度符合GB/T12706标准的要求。4.8铠装层金属铠装采用钢带或者钢丝铠装，材料宽度、厚度或者钢丝直径符合GB/T12706标准的要求。单芯电缆必须采用非磁性的带材（去磁钢带、铝带或铜带）或者线材（铝合金丝、去磁钢丝或者铜丝）铠装。4.9外护套非金属外护套按电缆类型选用聚氯乙烯护套料、聚乙烯护套料或者低烟无卤聚烯烃护套料，其标称厚度符合GB/T12706标准的要求，护套平均厚度应不小于标称值，最薄点应不小于标称值的85％。护套料材料根据环境要求，采用不同性能的材料，如耐寒、耐候（抗紫外第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页光）、防鼠蚁等。5.铭牌成品电缆的护套表面应有生产厂家、电缆型号、额定电压、米标和生产年份等连续标记，标记应字迹清楚、容易辨认、耐擦。单芯电缆护套表面应有分相标识。铭牌应耐久清晰、易识别，铭牌上应包括以下内容：5.1.制造厂名称或商标5.2.产品...
