安全阀在线校验作业指导书VIP专享VIP免费

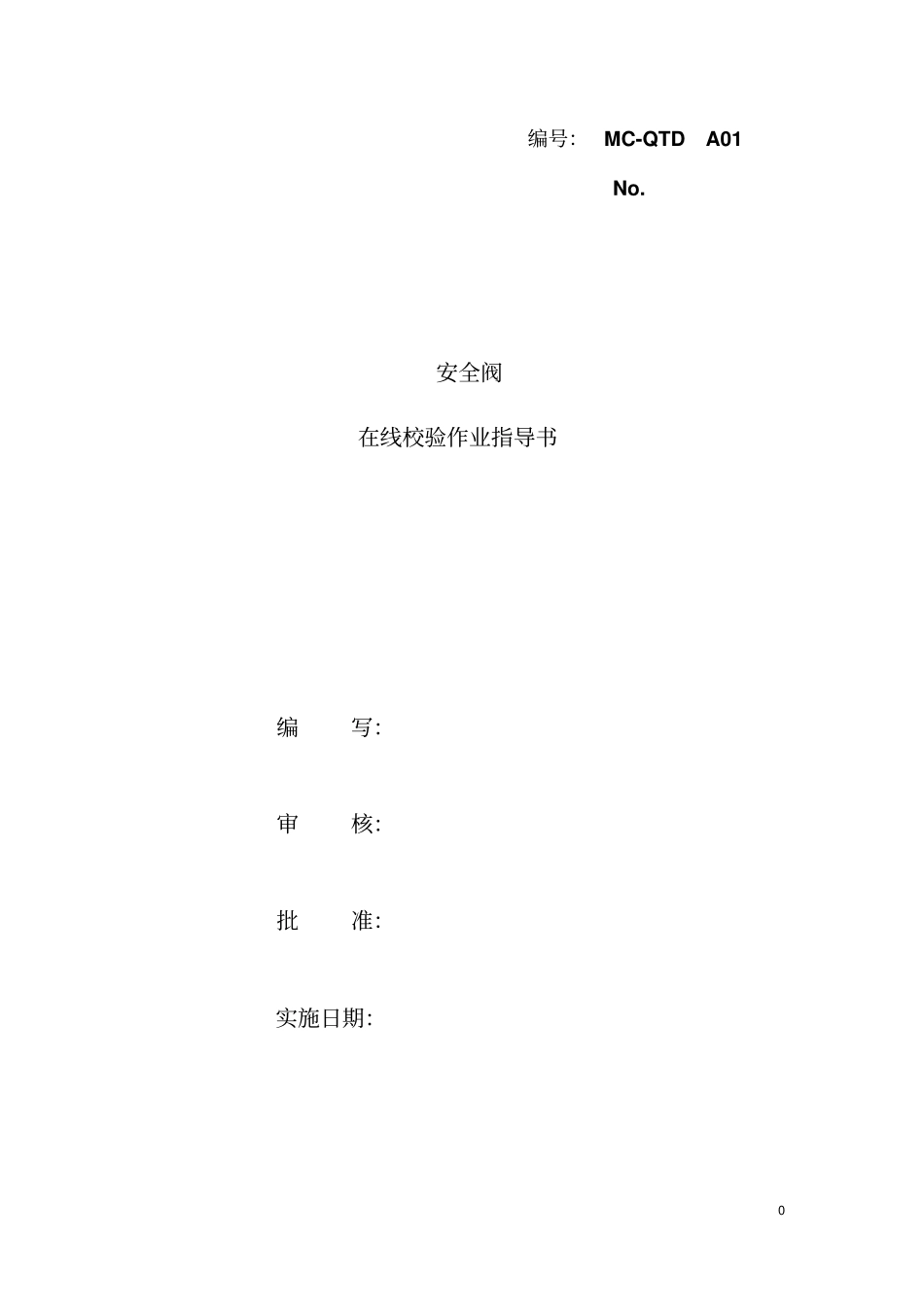

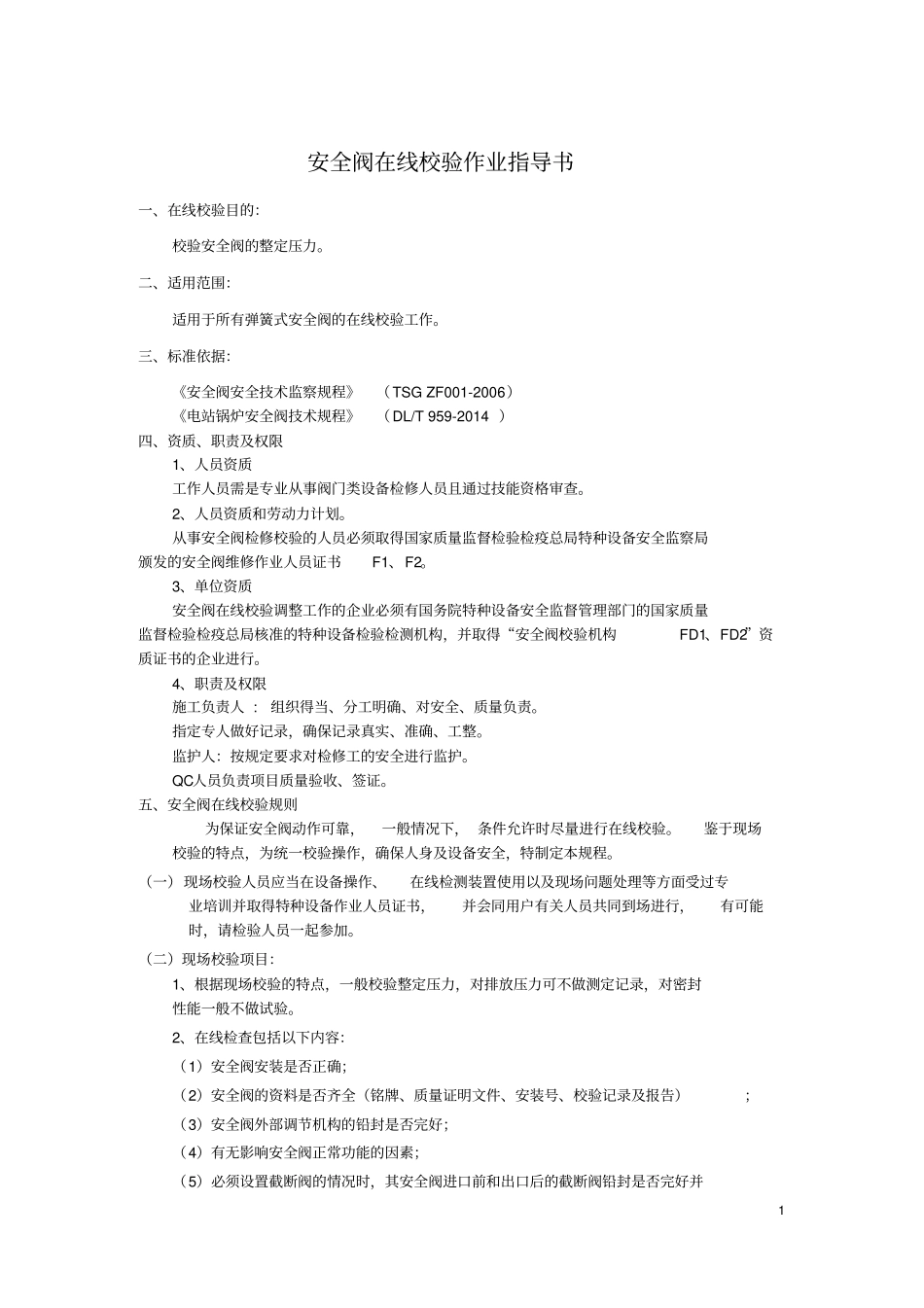

0编号：MC-QTDA01No.安全阀在线校验作业指导书编写：审核：批准：实施日期：1安全阀在线校验作业指导书一、在线校验目的：校验安全阀的整定压力。二、适用范围：适用于所有弹簧式安全阀的在线校验工作。三、标准依据：《安全阀安全技术监察规程》（TSGZF001-2006）《电站锅炉安全阀技术规程》（DL/T959-2014）四、资质、职责及权限1、人员资质工作人员需是专业从事阀门类设备检修人员且通过技能资格审查。2、人员资质和劳动力计划。从事安全阀检修校验的人员必须取得国家质量监督检验检疫总局特种设备安全监察局颁发的安全阀维修作业人员证书F1、F2。3、单位资质安全阀在线校验调整工作的企业必须有国务院特种设备安全监督管理部门的国家质量监督检验检疫总局核准的特种设备检验检测机构，并取得“安全阀校验机构FD1、FD2”资质证书的企业进行。4、职责及权限施工负责人:组织得当、分工明确、对安全、质量负责。指定专人做好记录，确保记录真实、准确、工整。监护人：按规定要求对检修工的安全进行监护。QC人员负责项目质量验收、签证。五、安全阀在线校验规则为保证安全阀动作可靠，一般情况下，条件允许时尽量进行在线校验。鉴于现场校验的特点，为统一校验操作，确保人身及设备安全，特制定本规程。（一）现场校验人员应当在设备操作、在线检测装置使用以及现场问题处理等方面受过专业培训并取得特种设备作业人员证书，并会同用户有关人员共同到场进行，有可能时，请检验人员一起参加。（二）现场校验项目：1、根据现场校验的特点，一般校验整定压力，对排放压力可不做测定记录，对密封性能一般不做试验。2、在线检查包括以下内容：（1）安全阀安装是否正确；（2）安全阀的资料是否齐全（铭牌、质量证明文件、安装号、校验记录及报告）；（3）安全阀外部调节机构的铅封是否完好；（4）有无影响安全阀正常功能的因素；（5）必须设置截断阀的情况时，其安全阀进口前和出口后的截断阀铅封是否完好并2处于正常开启位置；（6）安全阀有无泄漏；（7）安全阀外表有无腐蚀情况；（8）提升装置（扳手）动作有效，并且处于适当位置；（9）安全阀外部相关附件完整无损并且正常。（三）在线检测方法：1、采用被保护系统及其压力进行试验；2、采用其它压力源进行试验；3、采用辅助开启装置进行试验。（四）校验前准备：1、校验员应对现场有关设备及工艺系统情况作必要的了解。2、用户有关人员应提出安全阀所在设备或管道等装置升压、降压的合理方案，校验员及检验员应对方案的可靠性给予确认。（1）对容器及管道等装置应着重了解内部介质的特性。对有毒易燃、易爆介质应着重检查安全阀开启时排放介质的回收或处理措施，是否有可靠的防护手段。（2）对蒸汽锅炉一般应控制在中低水位时升压；当达到开启或排放压力后一般采用停鼓、引风机及开给水泵方法降压，因此须确保水位计指示及鼓、引风机控制正常；同时应确保在排放压力下给水泵能正常给水。3、校验用压力表应完好、准确，且在检定有效期内。鉴于现场介质情况复杂，必要时允许使用表盘直径150mm、精度等级为1.5级的工业用压力表，其型号应满足对介质的耐腐蚀要求。（五）外观检查：1、检查铭牌，其规格型号和性能应符合使用要求。2、安全阀各部件应齐全、无裂纹、无严重腐蚀和无影响安全阀正常性能的机械损伤，其中：弹簧式安全阀应有提升手把（全封闭式除外）；静重式安全阀应有防止重物飞脱的装置；杠杆式安全阀应有重锤定座装置和杠杆导向套。3、外观检查情况应在“校验记录”中记载。六、关于使用安全阀在线检定仪整定的“整定压力”与“理论整定值”的误差：（一）按照《电站锅炉安全阀应用导则》（DL/T959-2005）电力标准，整定压力允许在以下范围内变化：设备名称整定压力(PS)MPa极限偏差MPa除锅炉本体外的压力容器PS≤0.7±0.02PS＞0.7±3％的整定压力锅炉本体0.5＜PS≤2.072.07＜PS≤7.0±0.07PS＞7.0±1％的整定压力3七、试验条件：1.提供安全阀密封面的内、外径尺寸2.试验现场提供220v交流电源3.提供现场基础压力4.准备必要的安全阀调整工具5、向乙方提供必要的操作平台、并有充足的照明。八、试验步骤：1．选择被测试安全阀，...
