党政大楼给排水及暖气工程施工方案VIP专享VIP免费

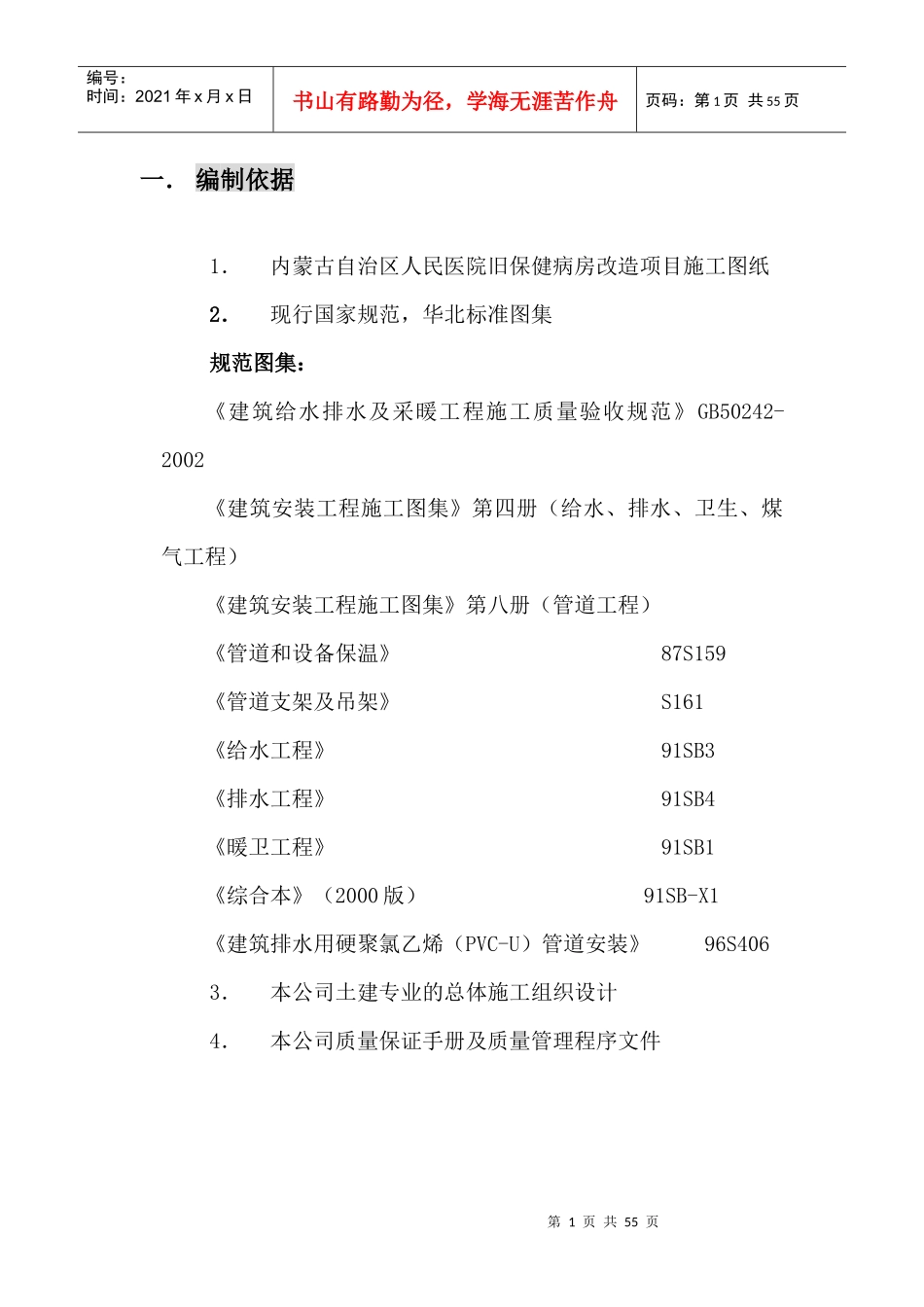

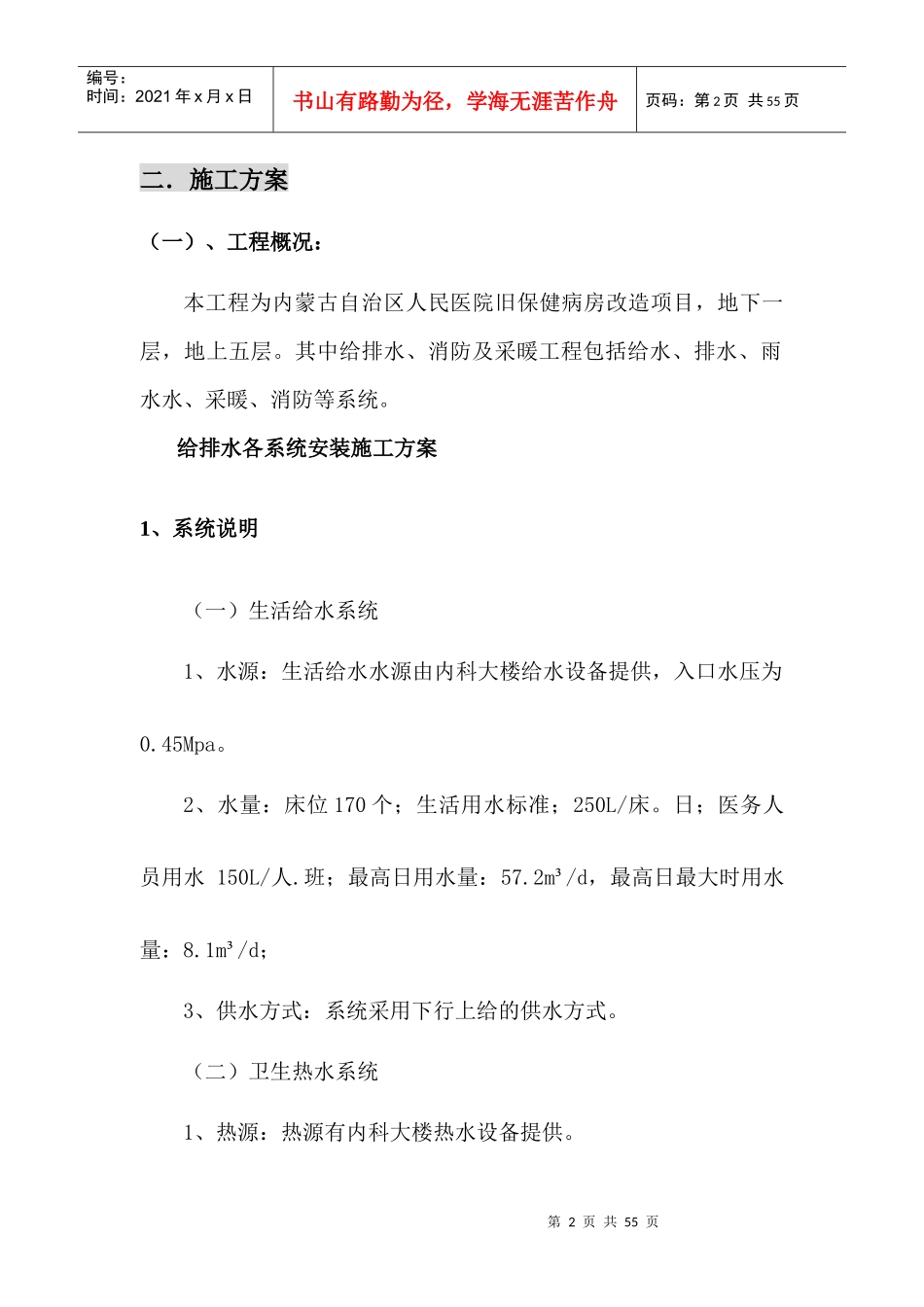

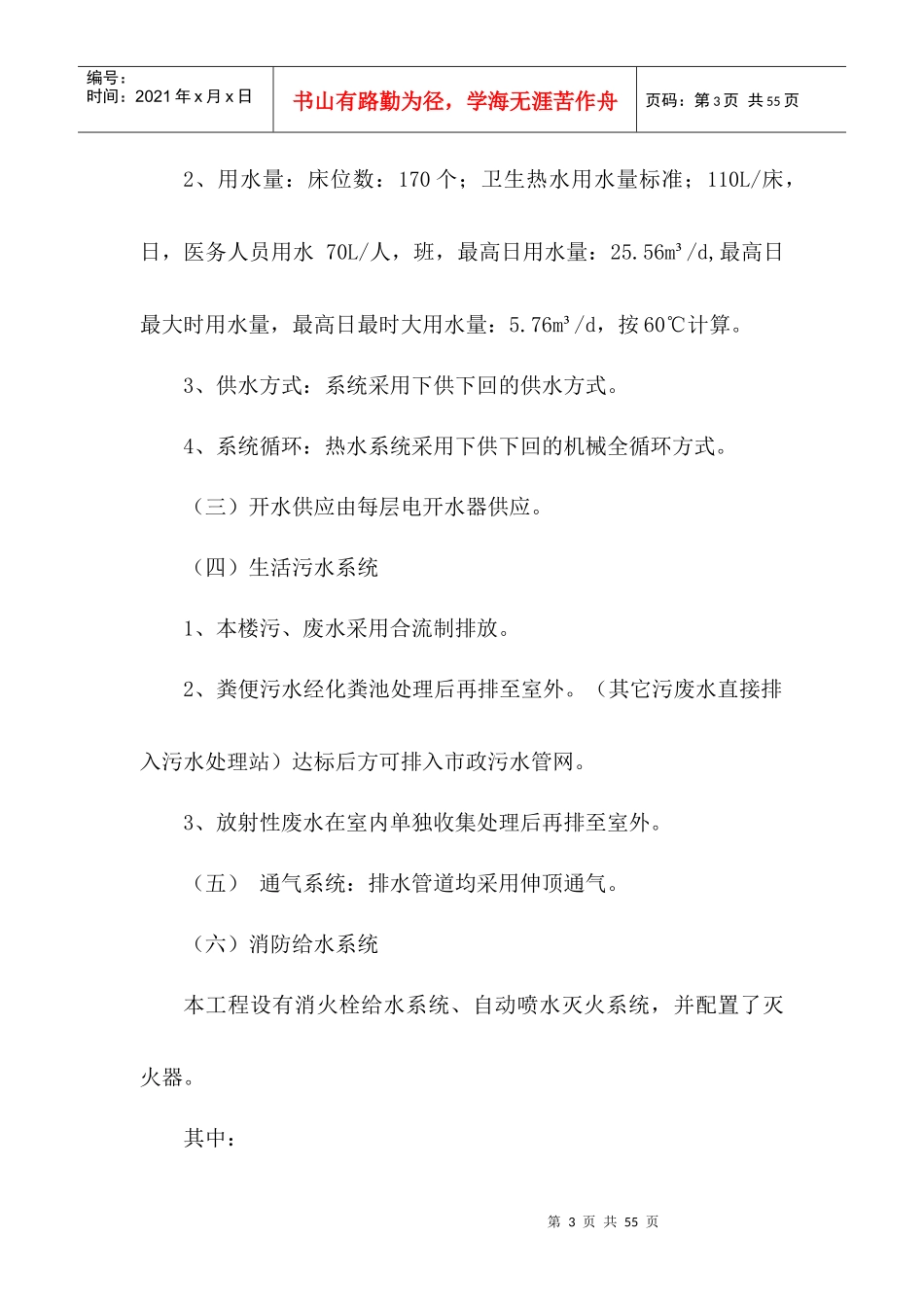

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页一．编制依据1．内蒙古自治区人民医院旧保健病房改造项目施工图纸2．现行国家规范，华北标准图集规范图集：《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《建筑安装工程施工图集》第四册（给水、排水、卫生、煤气工程）《建筑安装工程施工图集》第八册（管道工程）《管道和设备保温》87S159《管道支架及吊架》S161《给水工程》91SB3《排水工程》91SB4《暖卫工程》91SB1《综合本》（2000版）91SB-X1《建筑排水用硬聚氯乙烯（PVC-U）管道安装》96S4063．本公司土建专业的总体施工组织设计4．本公司质量保证手册及质量管理程序文件第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页二．施工方案（一）、工程概况：本工程为内蒙古自治区人民医院旧保健病房改造项目，地下一层，地上五层。其中给排水、消防及采暖工程包括给水、排水、雨水水、采暖、消防等系统。给排水各系统安装施工方案1、系统说明（一）生活给水系统1、水源：生活给水水源由内科大楼给水设备提供，入口水压为0.45Mpa。2、水量：床位170个；生活用水标准；250L/床。日；医务人员用水150L/人.班；最高日用水量：57.2m³/d，最高日最大时用水量：8.1m³/d；3、供水方式：系统采用下行上给的供水方式。（二）卫生热水系统1、热源：热源有内科大楼热水设备提供。第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页2、用水量：床位数：170个；卫生热水用水量标准；110L/床，日，医务人员用水70L/人，班，最高日用水量：25.56m³/d,最高日最大时用水量，最高日最时大用水量：5.76m³/d，按60℃计算。3、供水方式：系统采用下供下回的供水方式。4、系统循环：热水系统采用下供下回的机械全循环方式。（三）开水供应由每层电开水器供应。（四）生活污水系统1、本楼污、废水采用合流制排放。2、粪便污水经化粪池处理后再排至室外。（其它污废水直接排入污水处理站）达标后方可排入市政污水管网。3、放射性废水在室内单独收集处理后再排至室外。（五）通气系统：排水管道均采用伸顶通气。（六）消防给水系统本工程设有消火栓给水系统、自动喷水灭火系统，并配置了灭火器。其中：第4页共55页第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共55页室外消火栓用水量：25L/S，火灾延续时间为：2小时。室内消火栓用水量：15L/S，火灾延续时间为：2小时。自动喷水灭火系统消防用水量：21L/S，火灾延续时间为：1小时。其中：喷水强度为：6L/min.㎡，作用面积为：160㎡。1、消火栓给水系统（1）消火栓给水由内科大楼消火栓加压泵提供。消防蓄水池设在内科大楼内（包括室内外消防用水量）（2）消火栓系统成立体环，上环管设在各区顶层，下环管设在一层顶板内。（3）消火栓设备：采用消火栓与灭火器组合型箱体。（4）消防水箱（消火栓与自动喷淋系统合用）设在内科大楼内有效容积为：18m³，并配有增压稳压设备用以保证火灾初期用水量。2、自动喷水灭火系统本楼自动喷水灭火系统为中危险等级I级，病房及办公室的各第5页共55页第4页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共55页房间均设喷头保护。（1）自动喷水灭火系统由自动喷水消防加压泵供给，加压泵设在内科大楼内。（2）自动喷水灭火系统有1组湿式报警阀，设在内科大楼消防泵内，每个报警阀控制喷头数量不超过800个。（3）每个防火分区及每层的给水管上设安全信号阀与水流指示器之间距离不宜小于300mm，安全信号阀的开关均反馈至消防控制中心。（4）喷头型号及温级要求：病房选用68℃边墙扩展覆盖面喷头，其他有吊顶的区域选用68℃吊顶型玻璃球闭式喷头。治疗区域采用68℃快速响应喷头。（5）自动喷洒系统控制，自动控制：自动喷淋系统稳压泵启停由设在供水干管上的压力继电器自动控制。平时管网中的压力由高位水箱及增压稳压泵保持。当气压罐内压力下降至0.35Mpa时，增压泵启动，压力恢复到0.40Mpa时关闭第6页共55...
