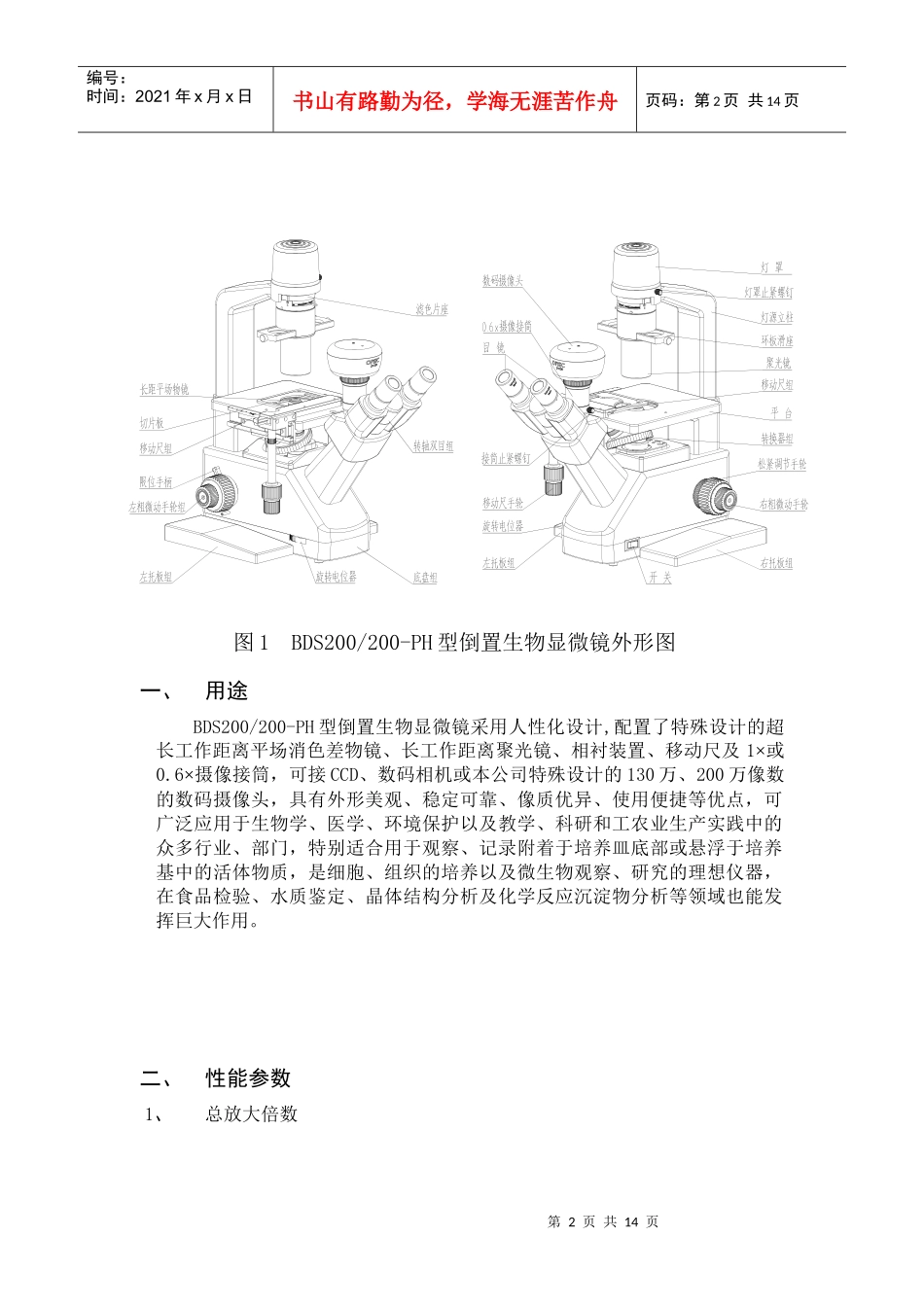

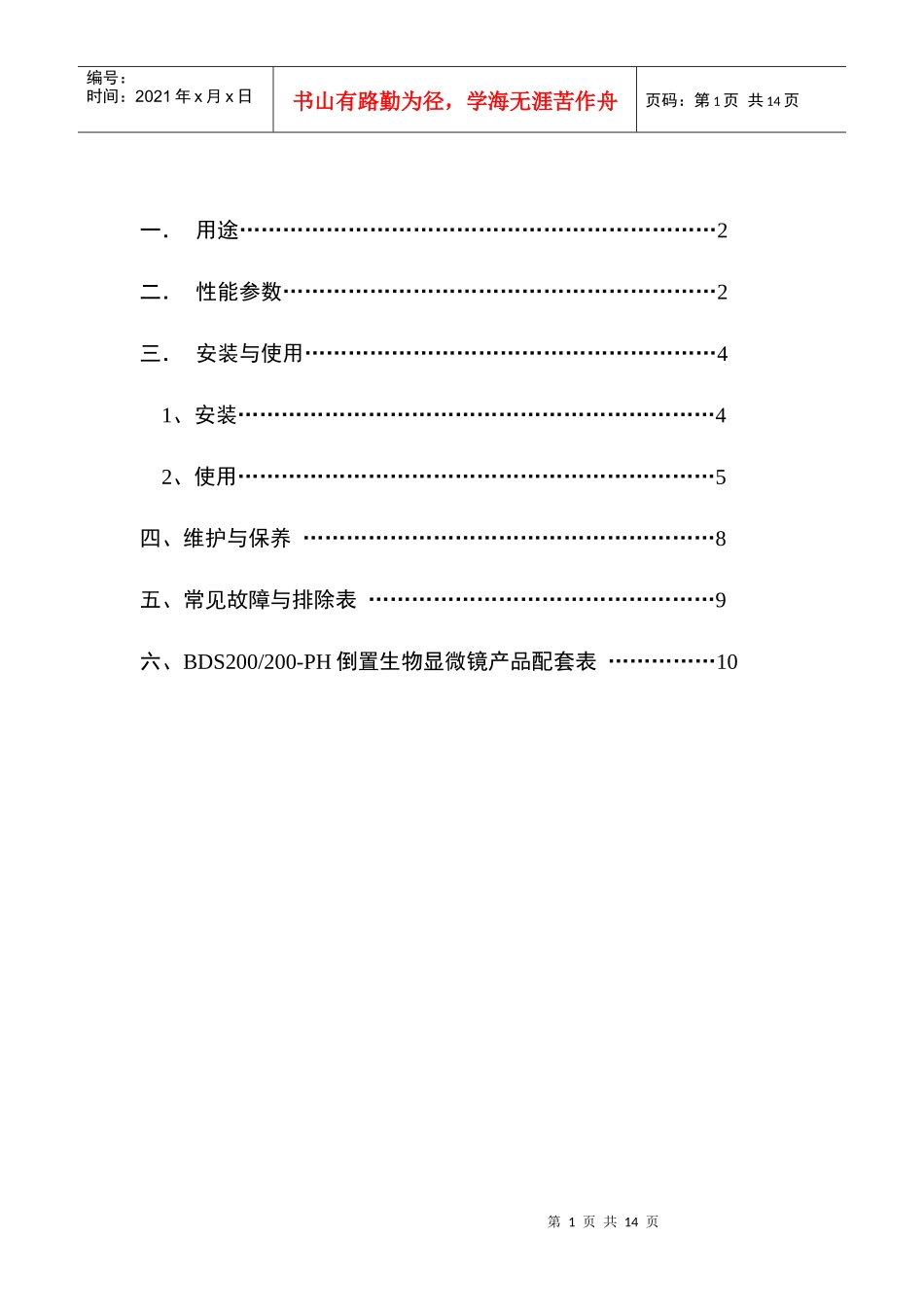

BDS200/BDS200-PH倒置生物显微镜使用说明书重庆奥特光学仪器有限责任公司目录请在使用本仪器前仔细阅读本说明,它可以指导您正确使用,免除错误操作造成仪器损坏。并请将本说明书与仪器存放在一起以便查第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共14页一.用途…………………………………………………………2二.性能参数……………………………………………………2三.安装与使用…………………………………………………41、安装…………………………………………………………42、使用…………………………………………………………5四、维护与保养…………………………………………………8五、常见故障与排除表…………………………………………9六、BDS200/200-PH倒置生物显微镜产品配套表……………10第2页共14页第1页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共14页图1BDS200/200-PH型倒置生物显微镜外形图一、用途BDS200/200-PH型倒置生物显微镜采用人性化设计,配置了特殊设计的超长工作距离平场消色差物镜、长工作距离聚光镜、相衬装置、移动尺及1×或0.6×摄像接筒,可接CCD、数码相机或本公司特殊设计的130万、200万像数的数码摄像头,具有外形美观、稳定可靠、像质优异、使用便捷等优点,可广泛应用于生物学、医学、环境保护以及教学、科研和工农业生产实践中的众多行业、部门,特别适合用于观察、记录附着于培养皿底部或悬浮于培养基中的活体物质,是细胞、组织的培养以及微生物观察、研究的理想仪器,在食品检验、水质鉴定、晶体结构分析及化学反应沉淀物分析等领域也能发挥巨大作用。二、性能参数1、总放大倍数第3页共14页第2页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共14页物目镜镜2.5×4×10×25×40×10×25×40×100×250×400×16×100×64×160×400×640×2、物镜物镜标志物镜类型放大倍率数值孔径N.A.工作距离(mm)载玻片厚度(mm)备注LPL2.5/0.07160/-长距平场消色差2.5×0.0729.71.5LPL4/0.10160/-长距平场消色差4×0.1017.51.5色圈红色LPL10/0.25160/1.5长距平场消色差10×0.257.91.5色圈黄色LPL25/0.40160/1.5长距平场消色差25×0.405.01.5色圈深绿色LPL40/0.60160/1.5长距平场消色差40×0.603.01.5色圈蓝色LPL10/0.25160/1.5Ph+长距平场消色差相衬物镜10×0.257.91.5字为绿色色圈红色LPL25/0.40160/1.5Ph+长距平场消色差相衬物镜25×0.405.01.5字为绿色色圈深绿色LPL40/0.60160/1.5Ph+长距平场消色差相衬物镜40×0.603.01.5字为绿色色圈蓝色3、目镜目镜标志目镜类型放大倍率视场直径(mm)焦距(mm)WF10×-20平场广角目镜10×φ2025WF10×-18测微目镜(0.1mm)10×φ1825WF16×平场目镜16×φ1315.4第4页共14页第3页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共14页4、载物台固定载物台尺寸170mm×195mm。移动尺(BDS200型选配):纵、横移动范围:71mm×78mm;游标最小读数:0.1mm;载物片框尺寸:85mm×74mm;同时配有切片板、培养皿板。5、聚光镜组聚光镜数值孔径:N.A.0.35;孔径光栏调节范围φ2~φ35mm,光栏中心可调;工作距离:45mm(旋下聚光镜筒后可达102mm)。可配10×、25×、40×相衬环板组(预调中心)。标配绿色、蓝色滤色片。6、光源6V/20W卤钨灯,G4灯座,亮度可调。7、转换器内定位四孔转换器8、转轴双目组45°倾斜,瞳距调节范围为50mm~75mm,视度调节±5屈光度;带可配CCD摄像、数码相机及专用数码摄像头(130万或200万像数)的第三筒输出接口。9、粗微动调焦同轴调焦粗微动,粗动手轮行程42.4mm/转,实际粗动行程10mm;微动手轮行程0.2mm/转,格值0.002mm。10、霉装置物镜、目镜及相关部位均采取了防霉、防雾措施或安装了防霉装置。11、电源输入:85V~265V,50/60Hz;保险管:2A250V(φ5×20);开关与电位器分离。三、安装与使用第5页共14页第4页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共14页1、安装打开包装箱后,一定要先按装箱单清点所有物...
