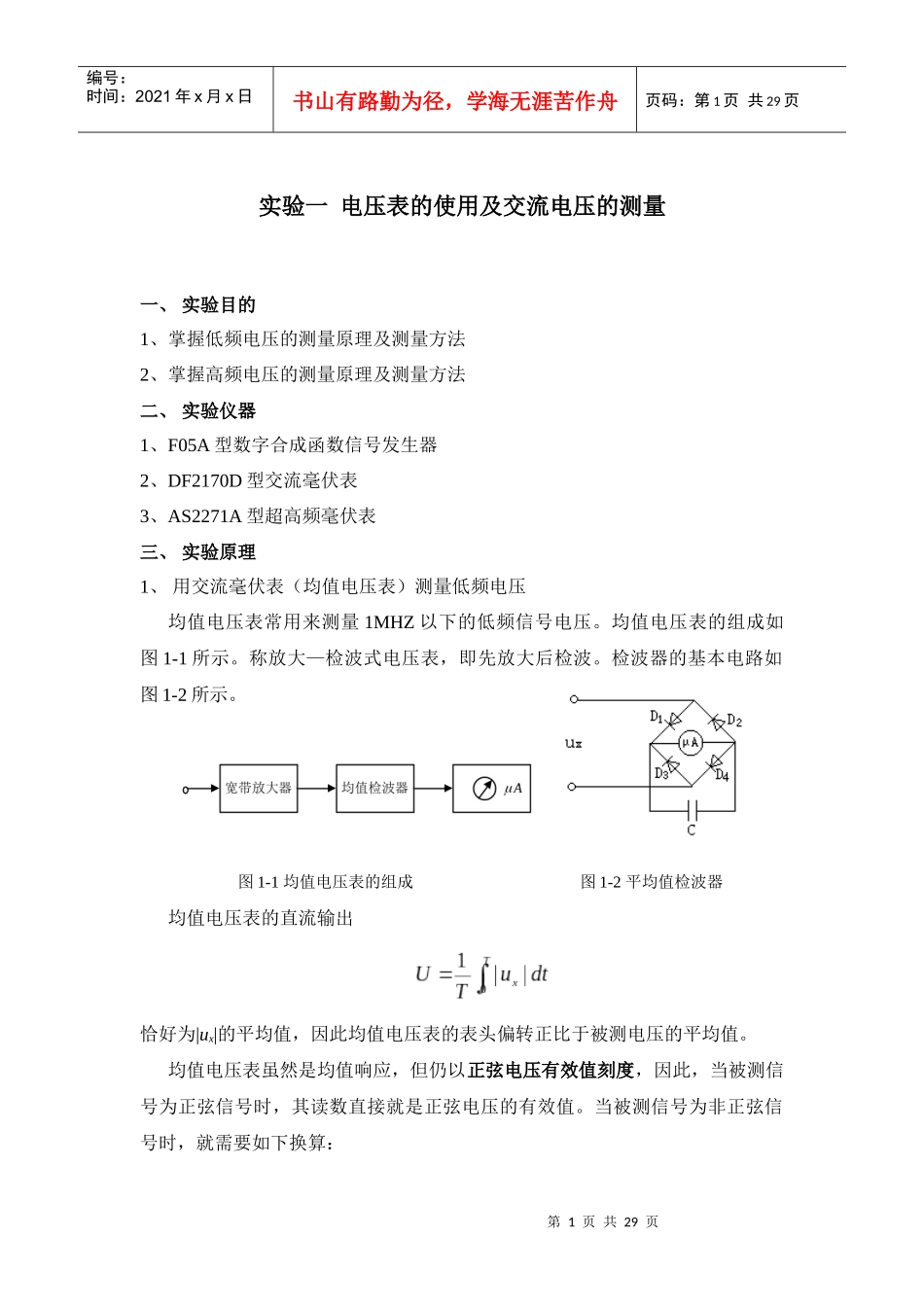

《电子测量技术基础》实验指导书电子信息工程系2010-12-22目录实验一电压表的使用及交流电压的测量...............................1实验二通用计数器的实验.......................................................5实验三示波器测试技术与示波器的使用.............................13第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页实验一电压表的使用及交流电压的测量一、实验目的1、掌握低频电压的测量原理及测量方法2、掌握高频电压的测量原理及测量方法二、实验仪器1、F05A型数字合成函数信号发生器2、DF2170D型交流毫伏表3、AS2271A型超高频毫伏表三、实验原理1、用交流毫伏表（均值电压表）测量低频电压均值电压表常用来测量1MHZ以下的低频信号电压。均值电压表的组成如图1-1所示。称放大—检波式电压表，即先放大后检波。检波器的基本电路如图1-2所示。图1-1均值电压表的组成图1-2平均值检波器均值电压表的直流输出恰好为|ux|的平均值，因此均值电压表的表头偏转正比于被测电压的平均值。均值电压表虽然是均值响应，但仍以正弦电压有效值刻度，因此，当被测信号为正弦信号时，其读数直接就是正弦电压的有效值。当被测信号为非正弦信号时，就需要如下换算：第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页Ux=KFUα1.11其中KF—为被测波形的波形系数。2、用超高频毫伏表（峰值电压表）测量高频电压峰值电压表又称检波—放大式电压表，即被测交流电压先检波后放大，然后再驱动直流电压表。峰值电压表的组成见图1-3所示。图1-3检波—放大式电压表在峰值电压表中，常采用二极管峰值检波器，即检波器是峰值响应的。峰值电压表的表头偏转正比于被测电压（任意波形）的峰值，除特殊测量需要（例如脉冲电压表）外，峰值电压表是按正弦电压有效值刻度的，即：式中—正弦电压有效值KP—正弦电压的波峰因数这样，当用峰值电压表测量任意波形的电压时，只有把读数乘以Kp=√2时，才等于被测电压的峰值。被测电压的有效值为：式中Kp—被测电压的波峰因数四、实验内容1、用函数发生器分别产生峰—峰值为5V、频率为1KHz、100KHz的正弦波、方波和三角波电压，用均值电压表分别予以测量，计算它们的峰值、均值和有效值，并计算误差，结果填入表1-1。2、用函数发生器分别产生峰—峰值为1V、频率为100KHz、1MHz的正弦波、方波和三角波电压，用峰值电压表分别予以测量，计算它们的均值、峰值和第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页有效值，并计算误差，结果填入表1-2。五、实验注意事项1、AS2271A型超高频毫伏表（1）接通电源，预热5分钟；（2）平衡调节——把探头接到探头插座上，探头插入本仪器提供的T型接头内并接终端负载，置量程为1mV档，调节BAL（平衡）钮使表针指在BAL区内；（3）测量被测信号——选择合适的量程，对被测电压进行测量。六、实验报告要求1、实验结果填入表1-1和表1-2。表1-1均值表测量结果被测信号Vp-p=5V，f=1KHz读数均值有效值峰值误差正弦波方波三角波被测信号Vp-p=5V，f=100KHz读数均值有效值峰值误差正弦波方波三角波表1-2峰值表测量结果被测信号Vp-p=1V，f=100KHz读数均值有效值峰值误差正弦波方波三角波第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页被测信号Vp-p=1V，f=1MHz读数均值有效值峰值误差正弦波方波三角波2、分析上面计算误差的结果，并与均值表、峰值表的理论频率误差比较，理论与实际是否吻合，若不吻合请说明原因。第5页共29页第4页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共29页实验二通用计数器的实验一、实验目的1、熟悉通用计数器的工作原理及使用方法2、掌握用通用计数器进行频率测量的方法3、掌握用通用计数器进行周期、时间测量的方法二、实验仪器1、F10A、F05A型数字合成函数信号发生器各一台2、SP3122A型等精度通用计数器三、实验原理1、通用计数器测量频率的原理框图如图2-1所示：图2-1通用计数...
