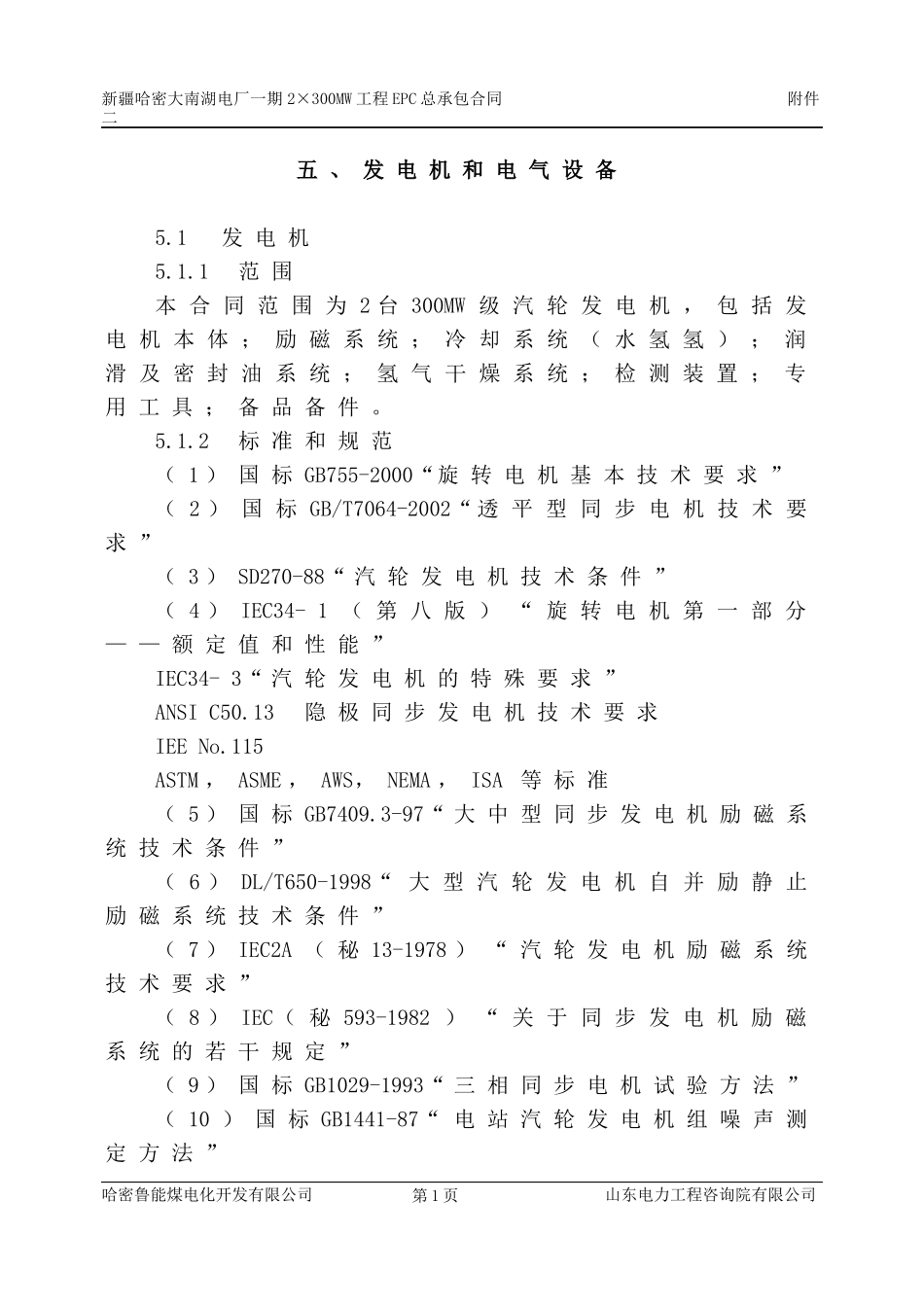

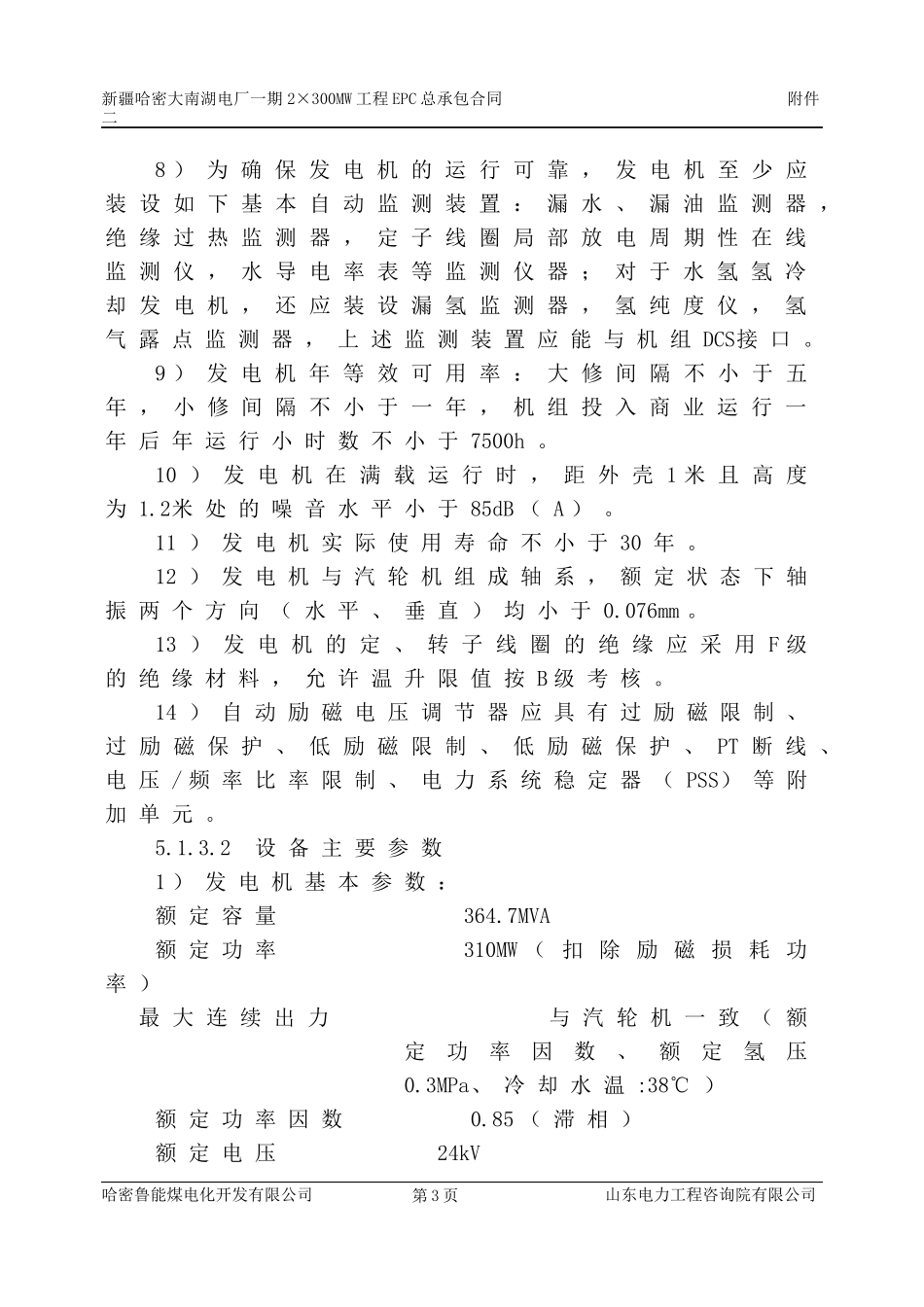

新疆哈密大南湖电厂一期2×300MW工程EPC总承包合同附件二五、发电机和电气设备5.1发电机5.1.1范围本合同范围为2台300MW级汽轮发电机，包括发电机本体；励磁系统；冷却系统（水氢氢）；润滑及密封油系统；氢气干燥系统；检测装置；专用工具；备品备件。5.1.2标准和规范（1）国标GB755-2000“旋转电机基本技术要求”（2）国标GB/T7064-2002“透平型同步电机技术要求”（3）SD270-88“汽轮发电机技术条件”（4）IEC34-1（第八版）“旋转电机第一部分——额定值和性能”IEC34-3“汽轮发电机的特殊要求”ANSIC50.13隐极同步发电机技术要求IEENo.115ASTM，ASME，AWS，NEMA，ISA等标准（5）国标GB7409.3-97“大中型同步发电机励磁系统技术条件”（6）DL/T650-1998“大型汽轮发电机自并励静止励磁系统技术条件”（7）IEC2A（秘13-1978）“汽轮发电机励磁系统技术要求”（8）IEC（秘593-1982）“关于同步发电机励磁系统的若干规定”（9）国标GB1029-1993“三相同步电机试验方法”（10）国标GB1441-87“电站汽轮发电机组噪声测定方法”哈密鲁能煤电化开发有限公司山东电力工程咨询院有限公司第1页新疆哈密大南湖电厂一期2×300MW工程EPC总承包合同附件二（11）国标GB10068.1-88“旋转电机振动测定方法及限值振动测定限值”（12）国标GB10069.1-88“旋转电机振动测定方法及限值振动测定方法”（13）国标GB10068.2-88“电机噪声测定方法及限值噪声工程测定方法”（14）国标GB10069.2-88“旋转电机噪声测定方法及限值噪声简易测定方法”5.1.3主要设计原则、功能及配置5.1.3.1主要性能1）发电机在额定频率、额定电压、额定功率因数、额定冷却介质条件下，机端连续输出额定功率为310MW。采用静止励磁系统，应扣除励磁变压器所需容量。2）发电机最大连续输出功率必须与汽轮机最大连续输出功率（TMCR）相匹配，且其功率因数和氢压等均应与额定值相同。长期连续运行时各部分温升和温度限值在国标（GB/T7064一2002）允许值范围内并具有一定裕度。3）发电机定子额定电压为24kV。额定功率因数为0．85（滞相）；额定转速为3000r/min，频率为50Hz。4）发电机冷却方式为水、氢、氢；5）发电机应具有失磁异步运行、进相运行、调峰运行和不对称运行的能力。6）发电机采用自并励静止励磁系统。励磁系统选用技术先进和运行可靠，并具有成熟的运行经验。励磁系统由发电机厂成套供货。7）氢冷发电机漏氢量在额定运行条件下24小时漏氢量不大于8Nm3。哈密鲁能煤电化开发有限公司山东电力工程咨询院有限公司第2页新疆哈密大南湖电厂一期2×300MW工程EPC总承包合同附件二8）为确保发电机的运行可靠，发电机至少应装设如下基本自动监测装置：漏水、漏油监测器，绝缘过热监测器，定子线圈局部放电周期性在线监测仪，水导电率表等监测仪器；对于水氢氢冷却发电机，还应装设漏氢监测器，氢纯度仪，氢气露点监测器，上述监测装置应能与机组DCS接口。9）发电机年等效可用率：大修间隔不小于五年，小修间隔不小于一年，机组投入商业运行一年后年运行小时数不小于7500h。10）发电机在满载运行时，距外壳1米且高度为1.2米处的噪音水平小于85dB（A）。11）发电机实际使用寿命不小于30年。12）发电机与汽轮机组成轴系，额定状态下轴振两个方向（水平、垂直）均小于0.076mm。13）发电机的定、转子线圈的绝缘应采用F级的绝缘材料，允许温升限值按B级考核。14）自动励磁电压调节器应具有过励磁限制、过励磁保护、低励磁限制、低励磁保护、PT断线、电压/频率比率限制、电力系统稳定器（PSS）等附加单元。5.1.3.2设备主要参数1）发电机基本参数：额定容量364.7MVA额定功率310MW（扣除励磁损耗功率）最大连续出力与汽轮机一致（额定功率因数、额定氢压0.3MPa、冷却水温:38℃）额定功率因数0.85（滞相）额定电压24kV哈密鲁能煤电化开发有限公司山东电力工程咨询院有限公司第3页新疆哈密大南湖电厂一期2×300MW工程EPC总承包合同附件二额定转速3000r/min周波50Hz相数3极数2定子线圈接法Y效率（计算/保证值）98.84%/98.84%短路比（计算/保证值）0.62/0.60瞬变电抗Xdˊ27%超瞬变电抗X"d18.5%承担负序能力：稳态I2（标么值）12%暂态I22t10s噪...
