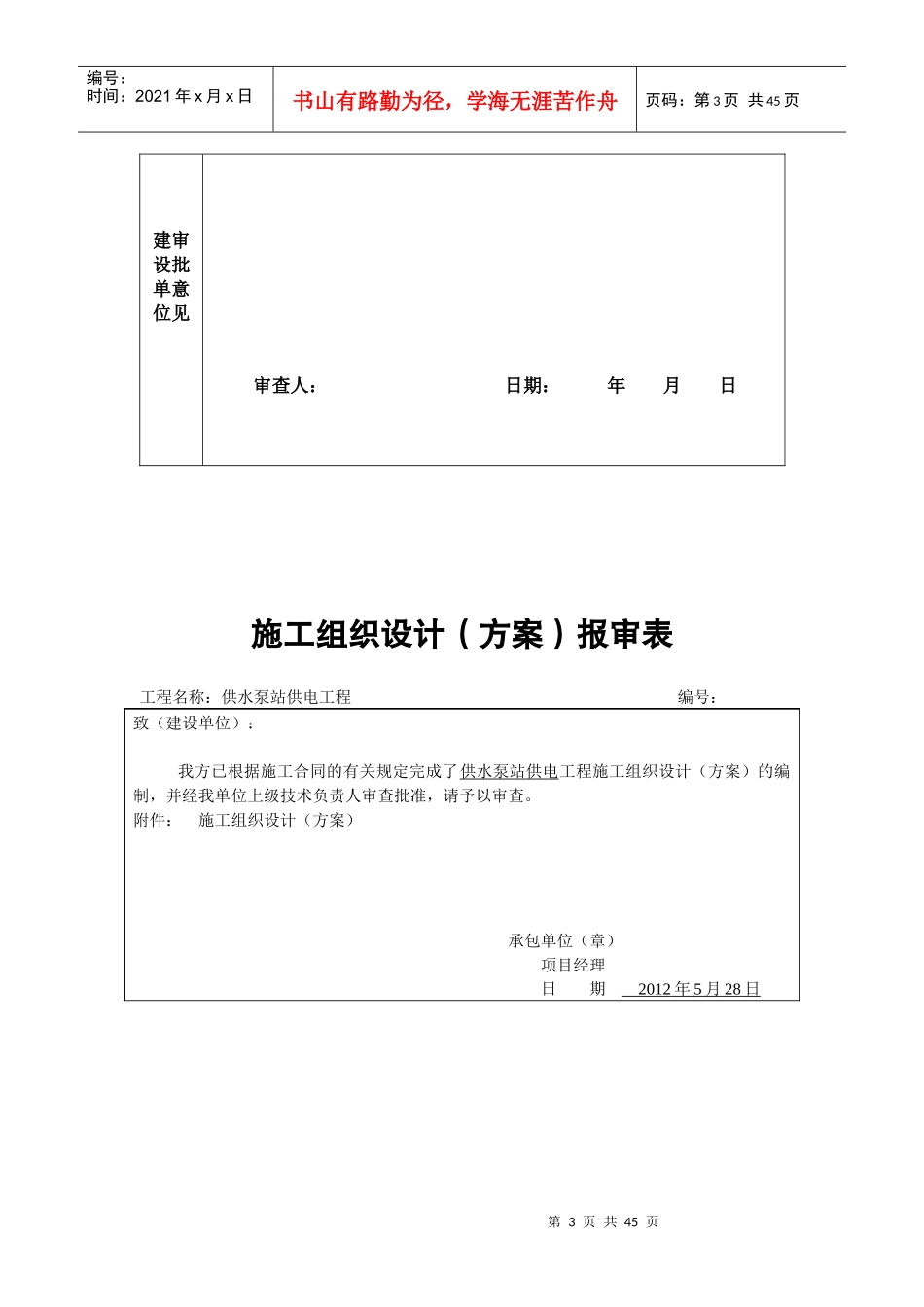

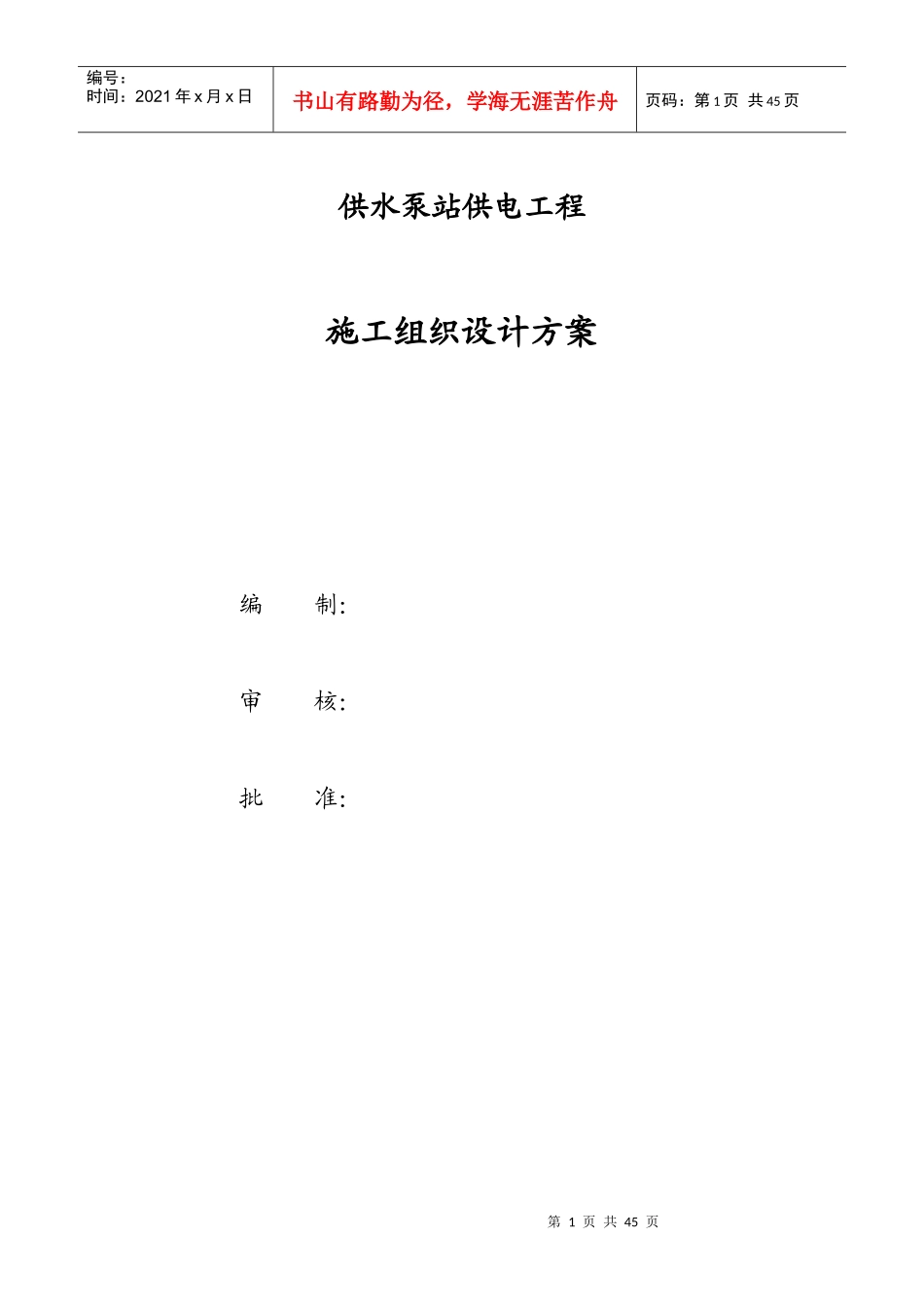

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页供水泵站供电工程施工组织设计方案编制：审核：批准：第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页施工组织设计审批表施审工批单意位见审查人：日期：年月日监审理批单意位见审查人：日期：年月日第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页建审设批单意位见审查人：日期：年月日施工组织设计（方案）报审表工程名称：供水泵站供电工程编号：致（建设单位）：我方已根据施工合同的有关规定完成了供水泵站供电工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附件：施工组织设计（方案）承包单位（章）项目经理日期2012年5月28日第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页项目负责人审查意见：项目负责人日期技术负责人审核意见：技术负责人日期前言为了实现供水泵站供电工程争创电力行业优良工程为目标，使本项目工程有序的顺利开展，特编制本施工组织设计。遵守和贯彻国家的有关法令、法规、规程，条例和各项技术政策。信守总承包合同，实现合同规定的工期进度。科学管理、合理配置资源，保证工程质量，安全生产和文明施工。第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页豫联园区特铝项目供水泵站供电工程施工承包合同及附件。豫联园区特铝项目供水泵站供电工程设计施工图及说明电力工程施工技术管理规定任务：完成豫联园区特铝项目供水泵站供电工程施工合同规定的电气整体安装任务。方针：科学管理、信守合同、精益施工、向顾客提供优质的工程和服务。目标：在规定工期内竣工，做到分项工程合格率100%，单位工程合格率100%第一章工程概况规模一、工程概况：供水泵站供电工程系豫联集团投资新建工程，所址位于河洛镇黄河滩。本期建设10KV中心配电站一座，接线方式：单母分段。10KV部分：单母线分段，高压开关柜16面，其中进线柜2面，出线柜9面，母联柜2面，PT柜2面。10KV主变200KVA2台。0.4KV部分：单母线分段，低压开关柜11面，其中进线柜2面，第6页共45页第5页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共45页出线柜6面，母联柜1面，电容器柜2面。0.4KV无功补偿：60KVAR2组微机综合自动化系统1套：采用公司系统，10kV线路保护、主变保护、测控、采用分散式安装，组装在柜内，小电流接地装置，直流系统采用高频电源开关，安全自动装置以及全站的信息处理总控，集中组屏置于主控室。计量表就地安装于开关柜上，PLC控制系统1套：控制柜组屏置于控制室。包括：7台水泵控制，7台水泵进出口电动阀，7台泵进出口压力监视，7台泵电机温度，1台真空泵进出口电动阀，1台真空泵进出口压力监视，1台真空泵电机温度，流量计，压力释放阀，泵房风机控制，排污泵控制，分配水箱压力监视。真空泵控制，及其电缆桥架、穿管、接地、电缆敷设，控制箱等。视频监控系统1套：包括摄像头，云台，电缆及穿管（电源线视频线、云台控制线）视频分配器，硬盘刻录机、水源地监控主机。（设计不完整，按照常规预经甲方认可后与土建配合预先敷设穿管和接地，土建已进行完毕的，经甲方确认方案后墙上打孔敷设）照明系统：包含泵房、控制室、计量间、室内外照明，插座及照明箱。接地系统：包括防雷接地；变压器及盘柜接地；桥架、电缆沟及电缆管的等电位接地；设备保护接地；动力箱接地、控制箱接地、第7页共45页第6页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共45页电源箱接地，接地电阻不大于1欧，弱电系统的工作接地及PLC接地(图纸不完整，按照电气接地及防雷接地规范进行，其中PLC接地按照厂家要求进行)。通讯系统：包含通讯电话系统和远动通讯系统网关和交换机采用冗余方式双机双通道。（无图纸，按照变电站光纤通讯系统及甲方要求进行）通风系统：机房及泵房等通风设备，(无图纸,采用温湿度控...
