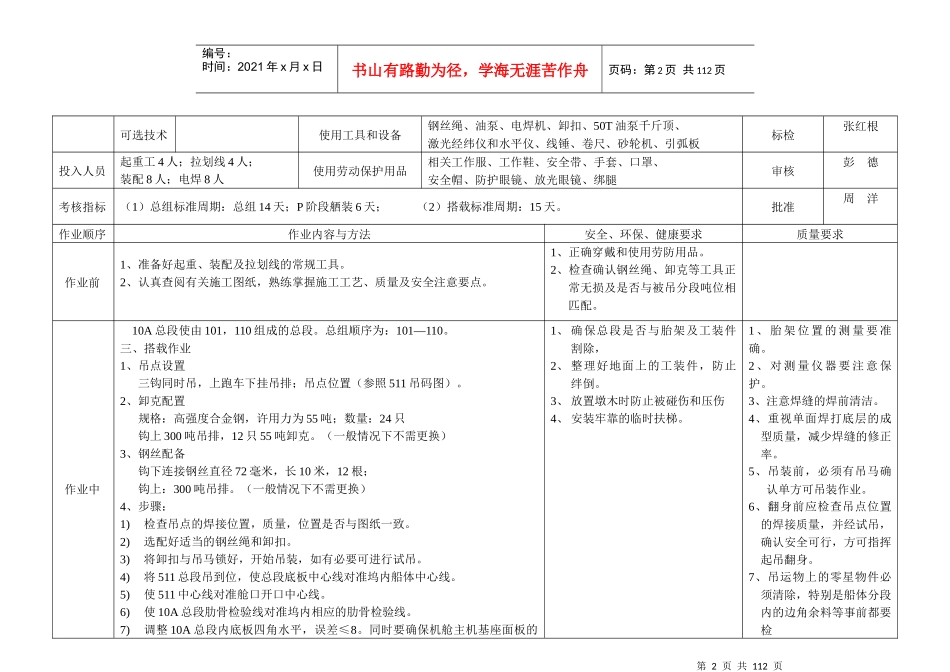

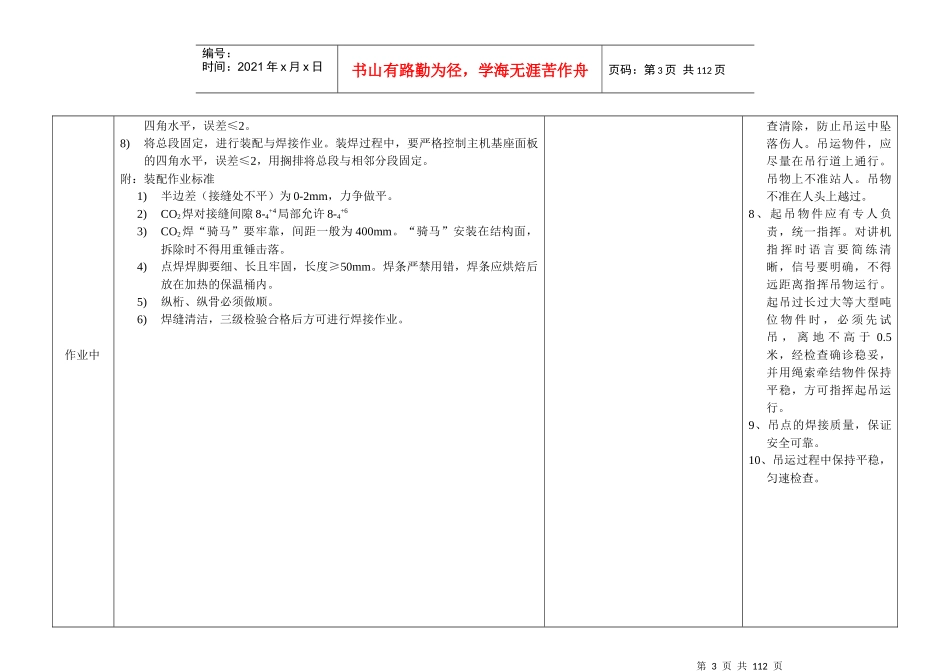

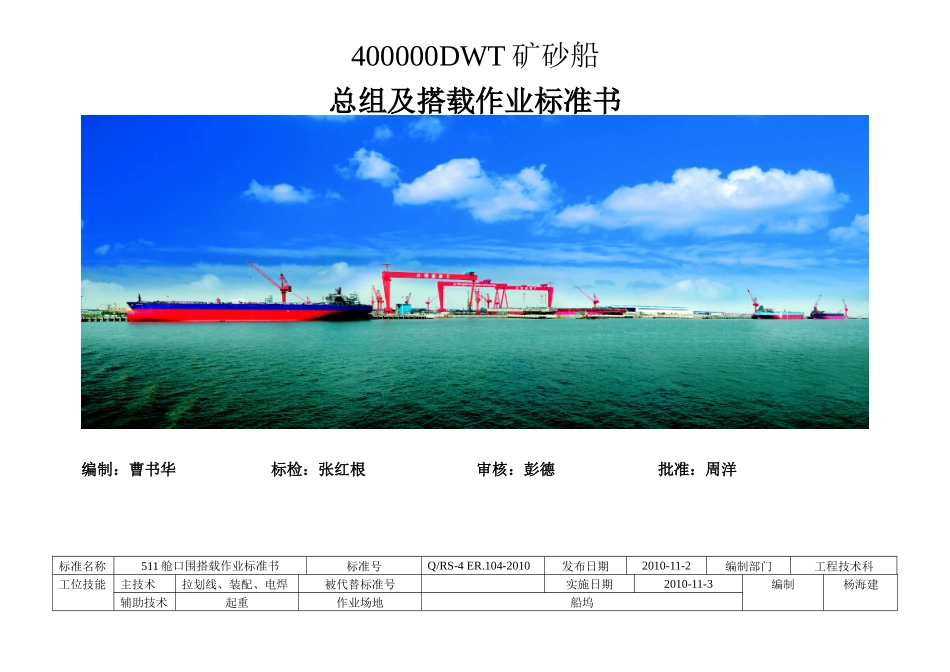

400000DWT矿砂船总组及搭载作业标准书编制：曹书华标检：张红根审核：彭德批准：周洋标准名称511舱口围搭载作业标准书标准号Q/RS-4ER.104-2010发布日期2010-11-2编制部门工程技术科工位技能主技术拉划线、装配、电焊被代替标准号实施日期2010-11-3编制杨海建辅助技术起重作业场地船坞第2页共112页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共112页可选技术使用工具和设备钢丝绳、油泵、电焊机、卸扣、50T油泵千斤顶、激光经纬仪和水平仪、线锤、卷尺、砂轮机、引弧板标检张红根投入人员起重工4人；拉划线4人；装配8人；电焊8人使用劳动保护用品相关工作服、工作鞋、安全带、手套、口罩、安全帽、防护眼镜、放光眼镜、绑腿审核彭德考核指标（1）总组标准周期：总组14天；P阶段舾装6天；（2）搭载标准周期：15天。批准周洋作业顺序作业内容与方法安全、环保、健康要求质量要求作业前1、准备好起重、装配及拉划线的常规工具。2、认真查阅有关施工图纸，熟练掌握施工工艺、质量及安全注意要点。1、正确穿戴和使用劳防用品。2、检查确认钢丝绳、卸克等工具正常无损及是否与被吊分段吨位相匹配。作业中10A总段使由101，110组成的总段。总组顺序为：101—110。三、搭载作业1、吊点设置三钩同时吊，上跑车下挂吊排；吊点位置（参照511吊码图）。2、卸克配置规格：高强度合金钢，许用力为55吨；数量：24只钩上300吨吊排，12只55吨卸克。（一般情况下不需更换）3、钢丝配备钩下连接钢丝直径72毫米，长10米，12根；钩上：300吨吊排。（一般情况下不需更换）4、步骤：1)检查吊点的焊接位置，质量，位置是否与图纸一致。2)选配好适当的钢丝绳和卸扣。3)将卸扣与吊马锁好，开始吊装，如有必要可进行试吊。4)将511总段吊到位，使总段底板中心线对准坞内船体中心线。5)使511中心线对准舱口开口中心线。6)使10A总段肋骨检验线对准坞内相应的肋骨检验线。7)调整10A总段内底板四角水平，误差≤8。同时要确保机舱主机基座面板的1、确保总段是否与胎架及工装件割除，2、整理好地面上的工装件，防止绊倒。3、放置墩木时防止被碰伤和压伤4、安装牢靠的临时扶梯。1、胎架位置的测量要准确。2、对测量仪器要注意保护。3、注意焊缝的焊前清洁。4、重视单面焊打底层的成型质量，减少焊缝的修正率。5、吊装前，必须有吊马确认单方可吊装作业。6、翻身前应检查吊点位置的焊接质量，并经试吊，确认安全可行，方可指挥起吊翻身。7、吊运物上的零星物件必须清除，特别是船体分段内的边角余料等事前都要检第3页共112页第2页共112页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共112页作业中四角水平，误差≤2。8)将总段固定，进行装配与焊接作业。装焊过程中，要严格控制主机基座面板的四角水平，误差≤2，用搁排将总段与相邻分段固定。附：装配作业标准1)半边差（接缝处不平）为0-2mm，力争做平。2)CO2焊对接缝间隙8-4+4局部允许8-4+63)CO2焊“骑马”要牢靠，间距一般为400mm。“骑马”安装在结构面，拆除时不得用重锤击落。4)点焊焊脚要细、长且牢固，长度≥50mm。焊条严禁用错，焊条应烘焙后放在加热的保温桶内。5)纵桁、纵骨必须做顺。6)焊缝清洁，三级检验合格后方可进行焊接作业。查清除，防止吊运中坠落伤人。吊运物件，应尽量在吊行道上通行。吊物上不准站人。吊物不准在人头上越过。8、起吊物件应有专人负责，统一指挥。对讲机指挥时语言要简练清晰，信号要明确，不得远距离指挥吊物运行。起吊过长过大等大型吨位物件时，必须先试吊，离地不高于0.5米，经检查确诊稳妥，并用绳索牵结物件保持平稳，方可指挥起吊运行。9、吊点的焊接质量，保证安全可靠。10、吊运过程中保持平稳，匀速检查。第4页共112页第3页共112页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共112页作业中标准名称10B作业标准书标准号Q/RS-4ER.104-2010发布日期2010-11-2编制部门工程技术科工位技能主技术拉划线、装配、电焊被代替标准号实施日期2010-11-3编制杨海建辅助技术起重作业场地船坞可选技术使用工具和设备钢丝绳、油泵、电焊机、卸扣、50T油泵千斤顶、...
