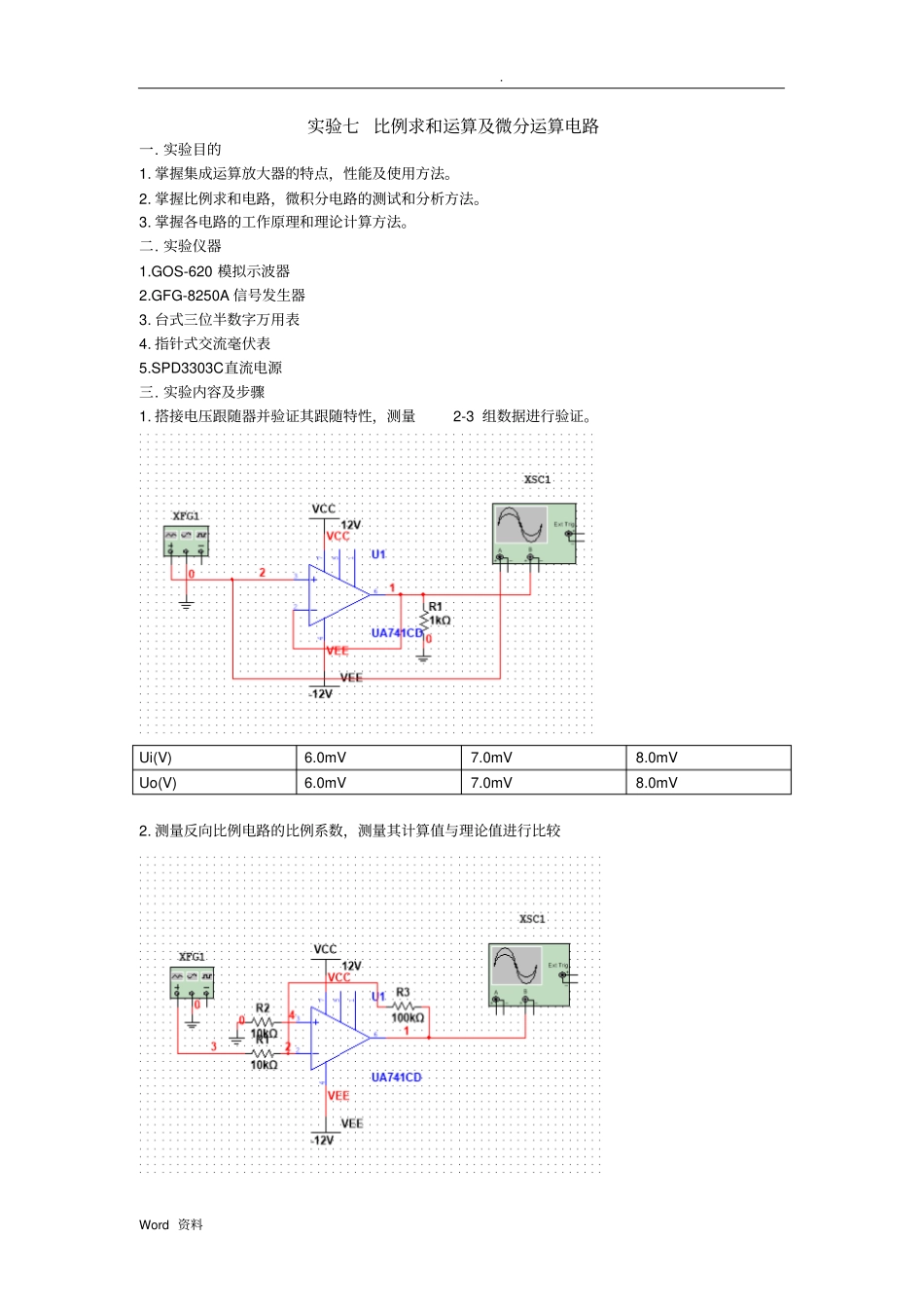

实验七比例求和运算及微分运算电路_第1页
1/8

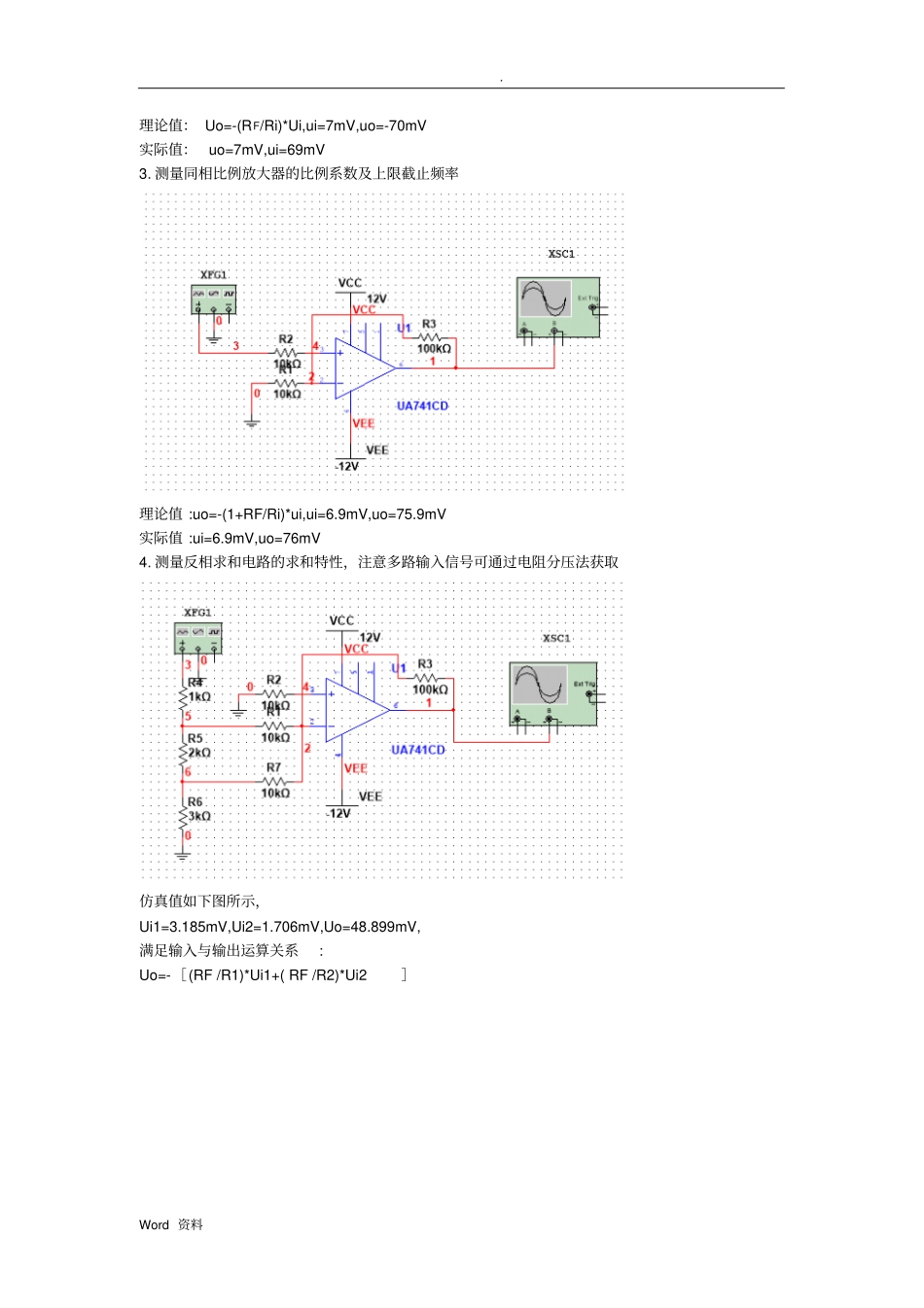

实验七比例求和运算及微分运算电路_第2页
2/8

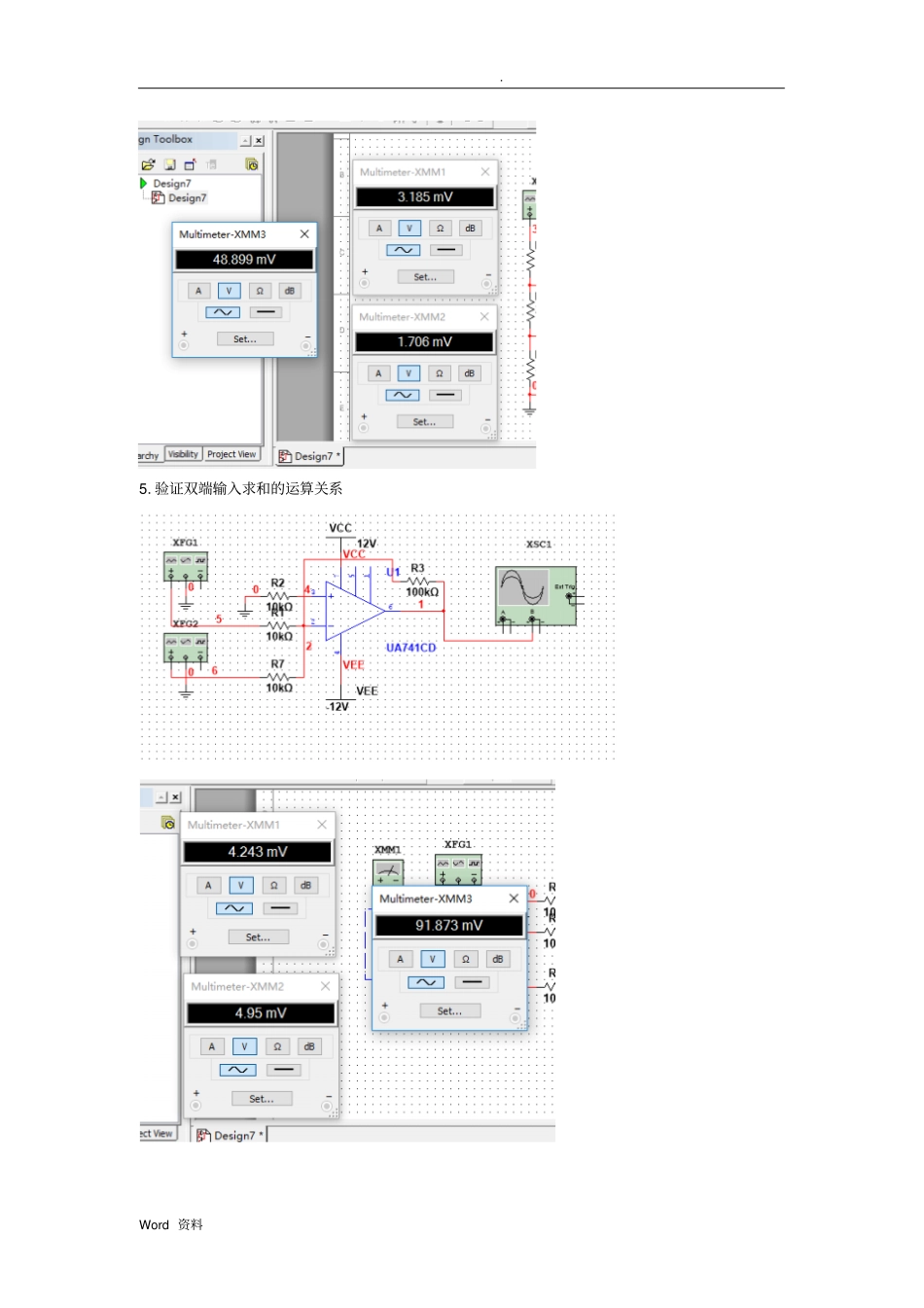

实验七比例求和运算及微分运算电路_第3页
3/8
.Word资料实验七比例求和运算及微分运算电路一.实验目的1.掌握集成运算放大器的特点,性能及使用方法。2.掌握比例求和电路,微积分电路的测试和分析方法。3.掌握各电路的工作原理和理论计算方法。二.实验仪器1.GOS-620模拟示波器2.GFG-8250A信号发生器3.台式三位半数字万用表4.指针式交流毫伏表5.SPD3303C直流电源三.实验内容及步骤1.搭接电压跟随器并验证其跟随特性,测量2-3组数据进行验证。Ui(V)6.0mV7.0mV8.0mVUo(V)6.0mV7.0mV8.0mV2.测量反向比例电路的比例系数,测量其计算值与理论值进行比较.Word资料理论值:Uo=-(RF/Ri)*Ui,ui=7mV,uo=-70mV实际值:uo=7mV,ui=69mV3.测量同相比例放大器的比例系数及上限截止频率理论值:uo=-(1+RF/Ri)*ui,ui=6.9mV,uo=75.9mV实际值:ui=6.9mV,uo=76mV4.测量反相求和电路的求和特性,注意多路输入信号可通过电阻分压法获取仿真值如下图所示,Ui1=3.185mV,Ui2=1.706mV,Uo=48.899mV,满足输入与输出运算关系:Uo=-[(RF/R1)*Ui1+(RF/R2)*Ui2].Word资料5.验证双端输入求和的运算关系.Word资料6.积分电路如图所示连接积分运算电路,检查无误后接通±12V直流电源①取ui=-1V,用示波器观察波形uo,并测量运放输出电压值的正向饱和电压值正向饱和电压值为11V②取ui=1V,测量运放的负向饱和电压值。注意±1V的信号源可用1Hz交流信号代替反向饱和电压值为-11V③将电路中的积分电容改为0.1uF,ui分别输入1kHz幅值为2V的方波和正弦波信号,观察ui和uo的大小及相位关系并记录波形,计算电路的有效积分时间。Ui=1.414V,Uo=222.157mV.Word资料Ui=2V,Uo=288.8mV④改变电路的输入信号的频率,观察ui和uo的相位,幅值关系。7.微分电路实验电路如图所示①输入正弦波信号,f=500Hz,有效值为1V,用示波器观察ui和uo的波形及相位,并测量输出电压值,记录数据和波形图。.Word资料②改变正弦波频率(20Hz-40Hz),观察ui和uo的相位,幅值变化情况并记录。随着正弦波频率增大,ui和uo的相位不发生改变,uo幅值逐渐增大。③输入方波,f=200Hz,U=±5V,用示波器观察uo波形,并重复上述实验④输入三角波,f=200Hz,U=±2V,用示波器观察uo波形,并重复上述实验.Word资料8.积分-微分电路实验电路如图所示①输入f=200Hz,U=±6V的方波信号,用示波器观察ui和uo的波形并记录②将f改为500Hz,重复上述实验.Word资料
