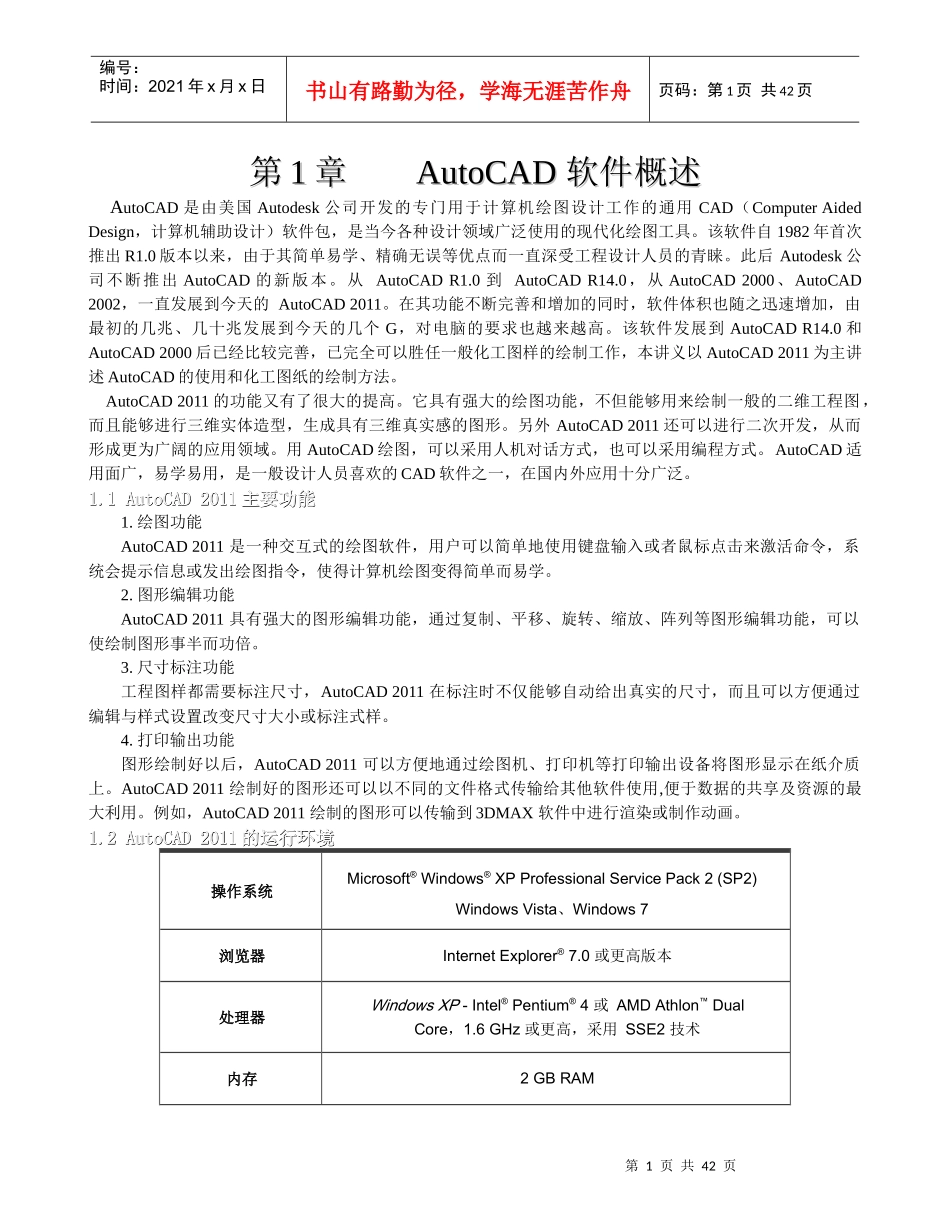

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页第第11章章AutoCADAutoCAD软件概述软件概述AutoCAD是由美国Autodesk公司开发的专门用于计算机绘图设计工作的通用CAD（ComputerAidedDesign，计算机辅助设计）软件包，是当今各种设计领域广泛使用的现代化绘图工具。该软件自1982年首次推出R1.0版本以来，由于其简单易学、精确无误等优点而一直深受工程设计人员的青睐。此后Autodesk公司不断推出AutoCAD的新版本。从AutoCADR1.0到AutoCADR14.0，从AutoCAD2000、AutoCAD2002，一直发展到今天的AutoCAD2011。在其功能不断完善和增加的同时，软件体积也随之迅速增加，由最初的几兆、几十兆发展到今天的几个G，对电脑的要求也越来越高。该软件发展到AutoCADR14.0和AutoCAD2000后已经比较完善，已完全可以胜任一般化工图样的绘制工作，本讲义以AutoCAD2011为主讲述AutoCAD的使用和化工图纸的绘制方法。AutoCAD2011的功能又有了很大的提高。它具有强大的绘图功能，不但能够用来绘制一般的二维工程图，而且能够进行三维实体造型，生成具有三维真实感的图形。另外AutoCAD2011还可以进行二次开发，从而形成更为广阔的应用领域。用AutoCAD绘图，可以采用人机对话方式，也可以采用编程方式。AutoCAD适用面广，易学易用，是一般设计人员喜欢的CAD软件之一，在国内外应用十分广泛。1.1AutoCAD20111.1AutoCAD2011主要功能主要功能1.绘图功能AutoCAD2011是一种交互式的绘图软件，用户可以简单地使用键盘输入或者鼠标点击来激活命令，系统会提示信息或发出绘图指令，使得计算机绘图变得简单而易学。2.图形编辑功能AutoCAD2011具有强大的图形编辑功能，通过复制、平移、旋转、缩放、阵列等图形编辑功能，可以使绘制图形事半而功倍。3.尺寸标注功能工程图样都需要标注尺寸，AutoCAD2011在标注时不仅能够自动给出真实的尺寸，而且可以方便通过编辑与样式设置改变尺寸大小或标注式样。4.打印输出功能图形绘制好以后，AutoCAD2011可以方便地通过绘图机、打印机等打印输出设备将图形显示在纸介质上。AutoCAD2011绘制好的图形还可以以不同的文件格式传输给其他软件使用,便于数据的共享及资源的最大利用。例如，AutoCAD2011绘制的图形可以传输到3DMAX软件中进行渲染或制作动画。1.2AutoCAD20111.2AutoCAD2011的运行环境的运行环境操作系统Microsoft®Windows®XPProfessionalServicePack2(SP2)WindowsVista、Windows7浏览器InternetExplorer®7.0或更高版本处理器WindowsXP-Intel®Pentium®4或AMDAthlon™DualCore，1.6GHz或更高，采用SSE2技术内存2GBRAM第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页显示器分辨率1024x768真彩色硬盘安装1.8GB(不能在64位Windows操作系统上安装32位AutoCAD，反之亦然)。1.3AutoCAD20111.3AutoCAD2011的安装及工作界面的安装及工作界面AutoCAD2011的安装步骤如下：1.启动AutoCAD安装向导。2.在初始页上，选择安装说明的语言。单击“安装产品”。3.在“选择要安装的产品”页面上，选择所需产品和产品语言。单击“下一步”。4.查看Autodesk软件许可协议。单击“我接受”，然后单击“下一步”。5.在“用户和产品信息”页面上，输入用户信息、序列号和产品密钥。单击“下一步”。警告单击“下一步”之后，除非卸载产品，否则您无法更改在此页面上输入的信息。6.在“开始安装”页面上，单击“配置”。7.在“选择许可类型”页面上，选择许可类型（“单机许可”或“网络许可”）。单击“下一步”。8.在“选择安装类型”页面上，指定以下内容：安装类型。选择“典型”将安装最常用的应用程序功能。选择“自定义”将仅安装从“选择要安装的功能”列表中选择的应用程序功能。创建AutoCAD-<语言>桌面快捷方式。如果不想创建程序的快捷方式，请清除该复选框。产品安装路径：指定要将AutoCAD安装到的驱动器和位置。单击“下一步”。9.单击其他产品选项卡以配置其他产品，或单击“下一步”，然后单击“配置完成”返回“开始安装”页面。单击“安装”。注意若要保留配置设置的副本，请单击“复...
