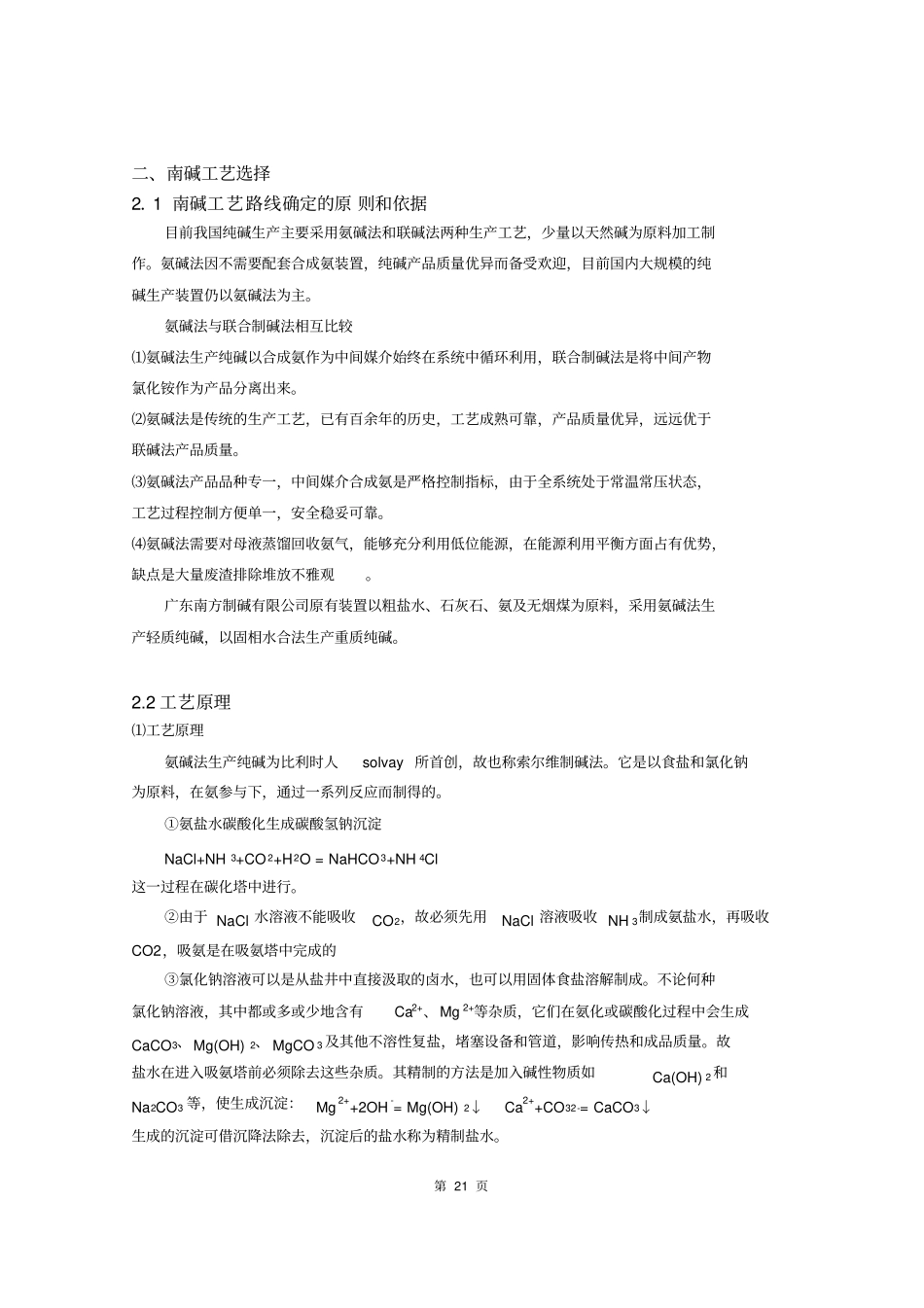

二、南碱工艺选择2．1南碱工艺路线确定的原则和依据目前我国纯碱生产主要采用氨碱法和联碱法两种生产工艺，少量以天然碱为原料加工制作。氨碱法因不需要配套合成氨装置，纯碱产品质量优异而备受欢迎，目前国内大规模的纯碱生产装置仍以氨碱法为主。氨碱法与联合制碱法相互比较⑴氨碱法生产纯碱以合成氨作为中间媒介始终在系统中循环利用，联合制碱法是将中间产物氯化铵作为产品分离出来。⑵氨碱法是传统的生产工艺，已有百余年的历史，工艺成熟可靠，产品质量优异，远远优于联碱法产品质量。⑶氨碱法产品品种专一，中间媒介合成氨是严格控制指标，由于全系统处于常温常压状态，工艺过程控制方便单一，安全稳妥可靠。⑷氨碱法需要对母液蒸馏回收氨气，能够充分利用低位能源，在能源利用平衡方面占有优势，缺点是大量废渣排除堆放不雅观。广东南方制碱有限公司原有装置以粗盐水、石灰石、氨及无烟煤为原料，采用氨碱法生产轻质纯碱，以固相水合法生产重质纯碱。2.2工艺原理⑴工艺原理氨碱法生产纯碱为比利时人solvay所首创，故也称索尔维制碱法。它是以食盐和氯化钠为原料，在氨参与下，通过一系列反应而制得的。①氨盐水碳酸化生成碳酸氢钠沉淀NaCl+NH3+CO2+H2O=NaHCO3+NH4Cl这一过程在碳化塔中进行。②由于NaCl水溶液不能吸收CO2，故必须先用NaCl溶液吸收NH3制成氨盐水，再吸收CO2，吸氨是在吸氨塔中完成的③氯化钠溶液可以是从盐井中直接汲取的卤水，也可以用固体食盐溶解制成。不论何种氯化钠溶液，其中都或多或少地含有Ca2+、Mg2+等杂质，它们在氨化或碳酸化过程中会生成CaCO3、Mg(OH)2、MgCO3及其他不溶性复盐，堵塞设备和管道，影响传热和成品质量。故盐水在进入吸氨塔前必须除去这些杂质。其精制的方法是加入碱性物质如Ca(OH)2和Na2CO3等，使生成沉淀：Mg2++2OH-=Mg(OH)2↓Ca2++CO32-=CaCO3↓生成的沉淀可借沉降法除去，沉淀后的盐水称为精制盐水。第21页④碳化反应生成的NaHCO3固体，经过滤分离以后，送入煅烧炉中，在160℃以上的高温煅烧，即得纯碱：NaHCO3=Na2CO3+CO2+H2O煅烧放出的气体称为炉气，经冷却，吸收除去氨后，压缩返回碳酸化塔。⑤滤过分离母液中主要含NH4Cl，当加热蒸馏时，母液中的碳酸氢铵和氢氧化铵首先分解以气相逸出。含有氯化铵的溶液，送入调和槽中，加入石灰乳，在不断搅拌下，使其进行如下的反应：2NH4Cl+Ca(OH)2===2NH4OH+CaCl2然后将调和槽出口的溶液送入蒸馏塔，在加热的情况下，回收得到氨气，与淡液蒸馏塔分解得到氨气一起送往吸氨塔吸氨制成氨盐水。塔底部排走的溶液称为蒸馏塔废液，一般情况下直接排弃。⑥氨盐水碳酸化所使用的二氧化碳、蒸馏氯化铵所需要的石灰乳是由石灰石煅烧而得到的：CaCO3=CaO+CO2石灰石的煅烧是在石灰窑中进行的。产生的CO2气，浓度在40%左右，称为窑气，经过除尘、冷却和压缩后送去碳酸化塔的中部用作碳酸化，得到的固体产品即为石灰。为了易于调节和便于输送，送往调和槽分解氯化铵的石灰通常先制成石灰乳。将石灰和热水一起送入消化机中，在近于沸腾的情况下石灰进行消化而成悬浮液，即为石灰乳。CaO+H2O=Ca(OH)2⑦氨碱法生产的主要化学反应可以表示为:NaCl+CO2+NH3+H2O=NH4Cl+NaHCO3CaCO3=CaO+CO2NaHCO3=Na2CO3+CO2+H2OCaO+H2O=Ca(OH)2NH4Cl+Ca(OH)2=CaCl2+H2O+NH3第22页目前的工艺流程（一）盐硝车间⑴生产目的回收原料卤水中的Na2SO4生产工厂副产品；对回收Na2SO4后的卤水进行处理生产满足碱要求的饱和粗盐水。⑵工艺流程简述来自硝盐矿车间和从中堂盐矿购进的原料卤水混合进入氨蒸发器，由液氨蒸发间接冷冻降温度，产生Na2SO4·10H2O结晶后进入沉硝罐。经自然沉降分离后，脱硝卤水经过预冷器降低进入氨蒸发器的原料卤水的温度后，进入制盐多效蒸发器，以来自热电车间低压蒸汽为热源，蒸发浓缩产生固体盐结晶。浓缩后的悬浮液进入溶盐系统与大部分的脱硝盐水混合，利用盐结晶的重新溶解使脱硝卤水成为饱和粗盐水。饱和粗盐水经旋液分离器夹带的盐结晶后被送至重碱车间盐水岗位，用于纯碱生产。在沉硝罐内沉淀下来的Na2SO4·10H2O晶浆经过过滤机分离出大部分卤水（即滤液．该滤液与原料卤水混合）后，进入热溶设...
