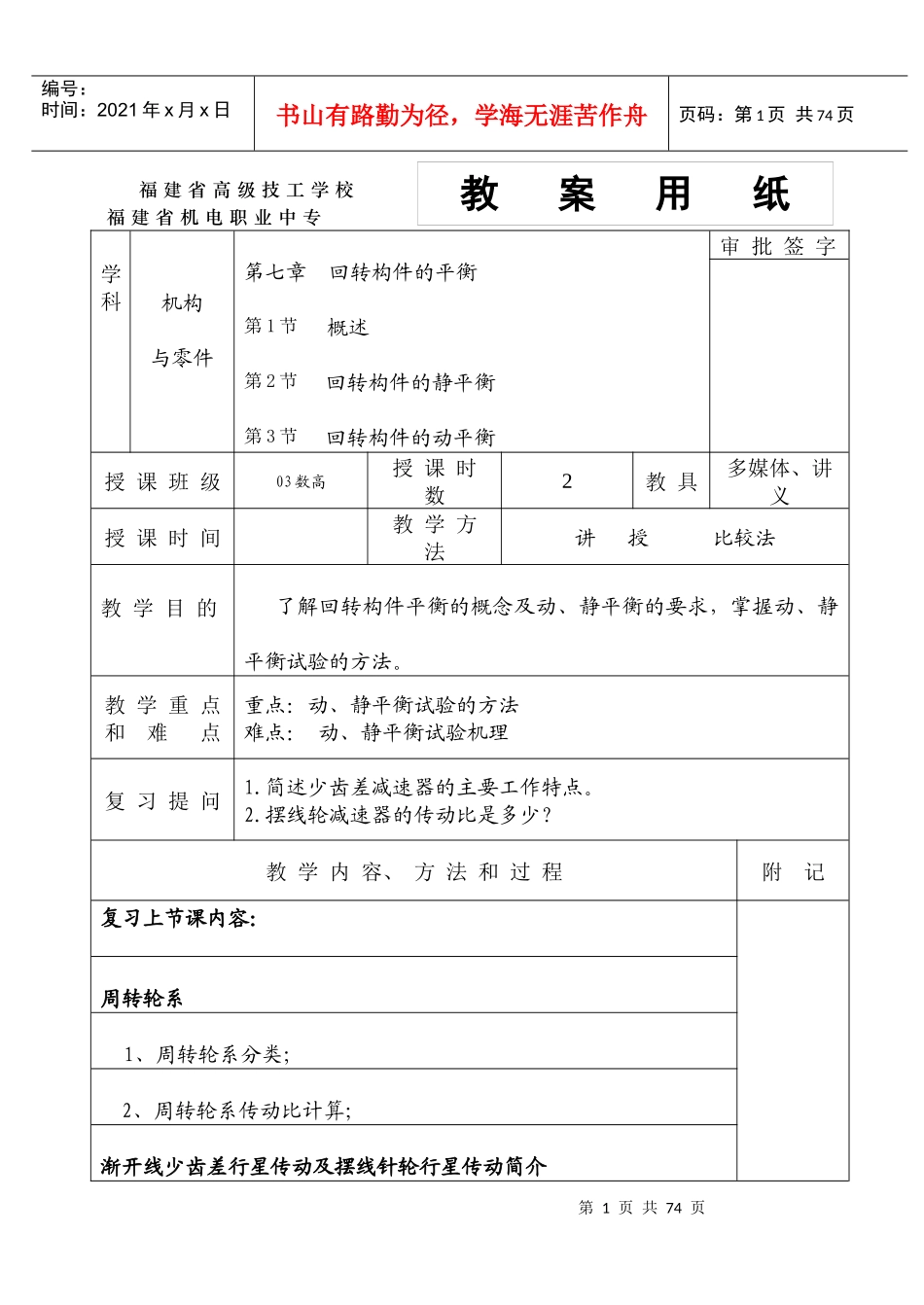

第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共74页福建省高级技工学校福建省机电职业中专学科机构与零件第七章回转构件的平衡第1节概述第2节回转构件的静平衡第3节回转构件的动平衡审批签字授课班级03数高授课时数2教具多媒体、讲义授课时间教学方法讲授比较法教学目的了解回转构件平衡的概念及动、静平衡的要求，掌握动、静平衡试验的方法。教学重点和难点重点：动、静平衡试验的方法难点：动、静平衡试验机理复习提问1.简述少齿差减速器的主要工作特点。2.摆线轮减速器的传动比是多少？教学内容、方法和过程附记复习上节课内容：周转轮系1、周转轮系分类；2、周转轮系传动比计算；渐开线少齿差行星传动及摆线针轮行星传动简介教案用纸第2页共74页第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共74页1、动平衡及动平衡条件；2、动平衡试验的基本原理提问引入新课：复习提问栏中2个问题教案用纸附页教学内容、方法和过程附记第3页共74页第2页共74页G1r1+G2r2+G3r3+Gr=∑Giri=0编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共74页§7-1概述一、机械的平衡对高速及精密机械而言，机械平衡是个非常重要的问题，它包含回转件的平衡和机器在基座上的平衡两方面的内容。回转件平衡的目的：调整回转件的质量分布，使回转件工作时离心力系达到平衡，以消除附加动压力，尽可能减轻有害的机械振动。二、回转件离心力的平衡和计算1、回转件离心力的平衡措施：安装配重或钻削配重。2、回转件离心力计算F=Ggrω2§7-2回转件的静平衡一、静平衡的概念将不平衡重量分布在同一回转平面内的回转构件的平衡称为静平衡。二、静平衡及平衡条件1、质量分布在同一回转面内回转件的不平衡重量产生的离心力的受力特点各不平衡重量产生的离心力构成一个平面汇交力系。2、静平衡平衡条件各不平衡块的重径积的矢量和为零。即：[简单介绍][强调]第4页共74页第3页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共74页教案用纸附页教学内容、方法和过程附记第5页共74页第4页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共74页三、静平衡的计算<略>四、静平衡试验1、使用设备刀口滚道的静平衡架和圆盘式静平衡架图7-5导轨式静平衡架图7-6圆盘式静平衡架§7-3回转件的动平衡一、动平衡的概念将质量分布不在同一回转面内的构件的平衡称为动平衡。二、动平衡及平衡条件1、质量分布不在同一回转面内回转件的不平衡重量产生的离心力的受力特点各不平衡重量产生的离心力构成一个空间力系，故可选择两个方便配装平衡块的平面，将各分散的离心力分别分解到两配重的平面上，再在每个配重的平面内进行配重平衡，才能达到动平衡的目的。2、静平衡平衡条件在每个配重平面内各不平衡块的重径积的矢量和为零。即：在t配重平面内：G1tr1t+G2tr2t+G3tr3t+Grt=∑Giri=0在p配重平面内:G1pr1p+G2pr2p+G3pr3p+Grp=∑Giri=0三、动平衡试验的基本原理1、使用设备动平衡试验在软支承动平衡试验机和硬支承动平衡试验机。[参可教材P105及图7-4做介绍。][作检测性能比较]第6页共74页第5页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共74页教案用纸附页教学内容、方法和过程附记第7页共74页第6页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共74页在两配重平面处，分别悬浮支承，逐端调平衡。3、硬支承动平衡试验机的工作原理采用压力传感器将转子振动的加速度放大显示，并根据显示的情况，在两配重的平面添加重径积，直到震动消除的方法来实现动平衡。四、作业布置教材P108~P1097-1、7-3、7-2、7-5第8页共74页第7页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共74页教案用纸附页教学内容、方法和过程附记第9页共74页第8页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共74页3．轴上零件的周向固定表8-3轴上零件的轴向固定方法及应用4．轴的结构工艺性第10页共7...
