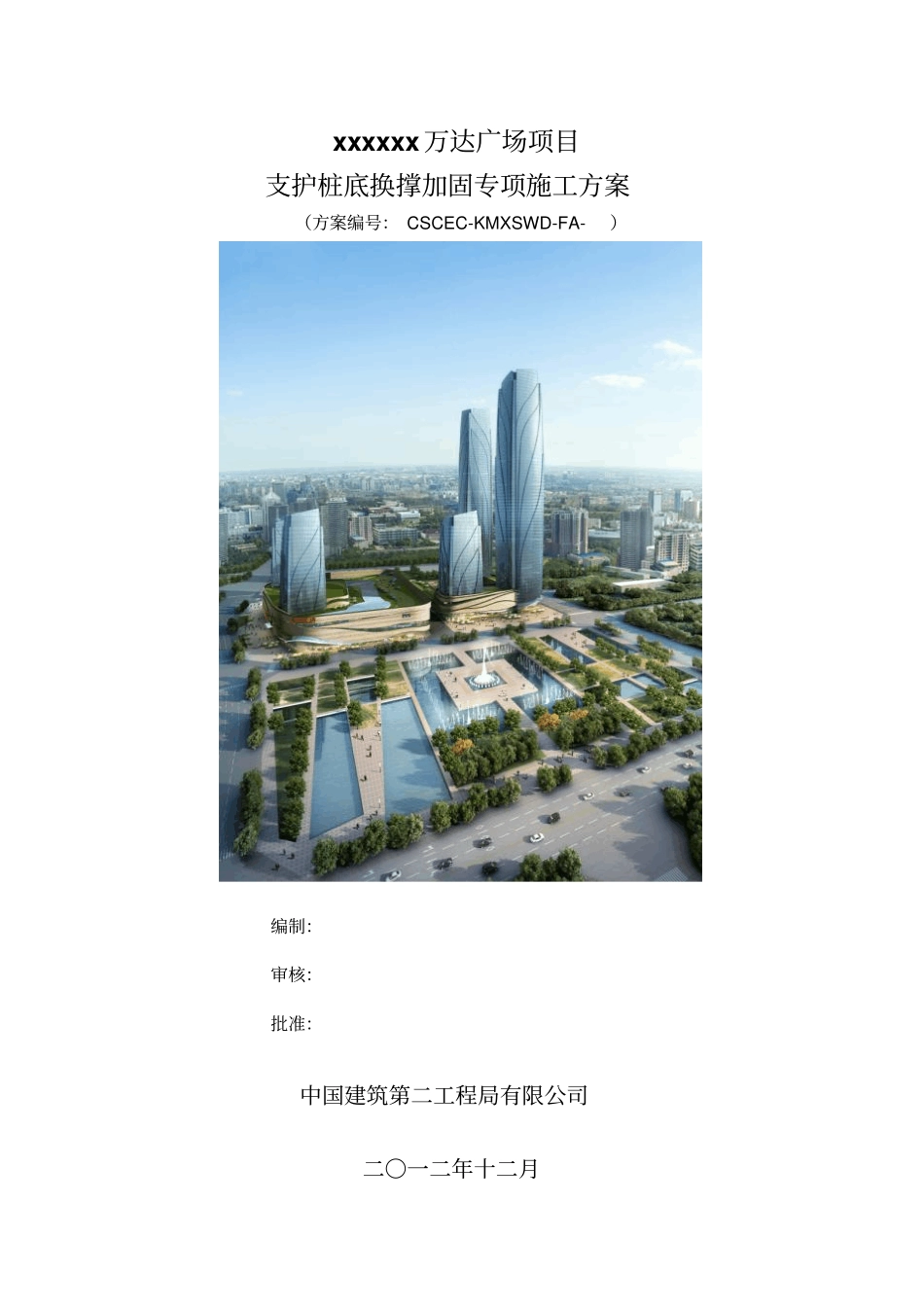

xxxxxx万达广场项目支护桩底换撑加固专项施工方案（方案编号：CSCEC-KMXSWD-FA-）编制：审核：批准：中国建筑第二工程局有限公司二〇一二年十二月一、工程概况本工程拟建场地位于xxx市南市区前兴路与南二环路交汇处南东侧，属旧城改造项目，现状原有建筑均已拆除。场地西侧紧临前兴路，交通条件良好。xxxxxx万达广场定位为城市综合体项目（包含大商业、超五星酒店、高端写字楼、公寓、城市商业街及配套设施）。本工程支护采用排桩加锚（索）的支护结构，排桩深度为40米以上。其中：基坑设三层地下室，基坑开挖深度为15.70-20.90m，±0.00标高为1891.25m。基坑侧壁安全等级为一级，基坑长度约为1007m，基坑开挖设计方案的安全等级为1级。二、基坑支护情况及问题本工程支护方式为：排桩加锚（索）的支护结构，采用的基坑支护结构体系为：φ1000mm～φ1200mm旋挖旋钻孔灌注桩作为支护桩＋预应力锚索的支护；基坑开挖的止（截）水措施为：沿支护桩外围采用φ850mm的三轴深层水泥搅拌桩相互搭接施工形成止（截）水帷幕对基坑行成封闭状态，达到止（截）水效果。由于本工程工期紧，进度快，土方开挖量速度快，会导致支护排桩底部局部受力产生不均匀或支护排桩底部水平位移。为了在赶工期中避免出现排桩和锚索受力不均产生或产生侧向位移，经相关方协商，决定在基础承台底垫层标高往下做300mm高的钢筋混凝土支撑板做支护桩侧向换撑，以及在承台侧面浇筑素砼作为底板浇筑后换撑，以减轻由于土方开挖导致的支护桩下侧水平位移和受力不均匀。三、基坑支护桩底加固措施经过甲方、监理、施工总承包单位三方讨论，决定在靠近支护结构外侧的2排桩内，最外侧桩承台垫层标高往下设置300mm厚的钢筋砼支撑板进行加固（加固平面图见附图）。支撑板仅底部配置14@200单层双向钢筋，钢筋在板端向上弯折250mm。其中，最外排桩砼支撑板顶标高为承台垫层标高，最外排桩的承台外边缘与支护桩之间的区域先开挖后浇筑C30素砼，底板卷材防水应做至素砼与支护桩交界处的平面，素混凝土与支护桩之间涂刷2mm厚水泥基渗透结晶型防水涂料，并可在上下设置遇水膨胀止水条，防水涂料应与底板卷材和外墙卷材连接长度不小于300mm，并应在转角处设置附加防水增强层。若最外侧支护桩遇集水坑导致桩顶标高下降或承台底标高降低时，支撑板应随之降低，保证支撑板标高为相应垫层标高，确保支撑板受力作用在桩上。当外侧第二排桩承台底标高高于或等于最外侧桩承台底标高时，外侧第二排桩支撑板做法若外侧第二排桩承台底标高低于底板垫层标高，则桩承台与支护结构之间浇筑300厚钢筋砼支撑板，集水坑和承台类同。集水坑底标高低于最外排桩承台时，集水坑与外一排桩间填C30钢筋砼，第二排桩承台低时也同此做法（平面图）集水坑底标高低于最外排桩承台时，集水坑与外一排桩间填C30钢筋砼，第二排桩承台低时也同此做法（剖面图）支护桩与外侧一排桩中心线之间配置钢筋的砼支撑板，第二排桩与第一排桩之间无承台的地方配置钢筋的砼支撑板，有承台和集水坑的地方，承台和集水坑外侧与第一排桩之间为钢筋砼支撑板。施工方法1、先挖土方至最外侧承台垫层标高往下300mm，整平土方。2、配置钢筋，铺设板钢筋，设置混凝土保护层50mm。3、浇筑砼板，厚300mm，浇筑完毕的板顶标高为垫层顶标高，此板已替代了垫层，故此范围内不需再浇筑垫层。4、做承台和底板防水层和保护层。5、安装承台钢筋和底板钢筋，验收合格，浇筑砼和外侧的素砼。6、继续上部结构施工。四、机械设备计划和劳动力计划1、设备计划：序号名称数量生产能力用途1钢筋切断机2台优良用于普通钢筋下料2钢筋弯曲机3台优良用于箍筋弯曲，梁钢筋弯曲以及其他需要弯折钢筋加工3钢筋调直机2台优良用于Ⅰ级线形钢筋调直4电焊机普通电弧焊机2台优良用于钢筋点焊，预埋件安装电渣压力焊2台用于竖向钢筋连接焊机5套丝机2台优良用于钢筋端头车丝6砼浇筑汽车泵2台优良2、人员计划序号名称数量1钢筋加工人员102钢筋绑扎503混凝土工104施工现场管理人员55安全管理人员3五、注意事项：1、仅附图所示部位标识的地方才做此支撑板，其余地方按原施工工艺进行施工（即做垫层即可）。2、遇有集水坑的...
