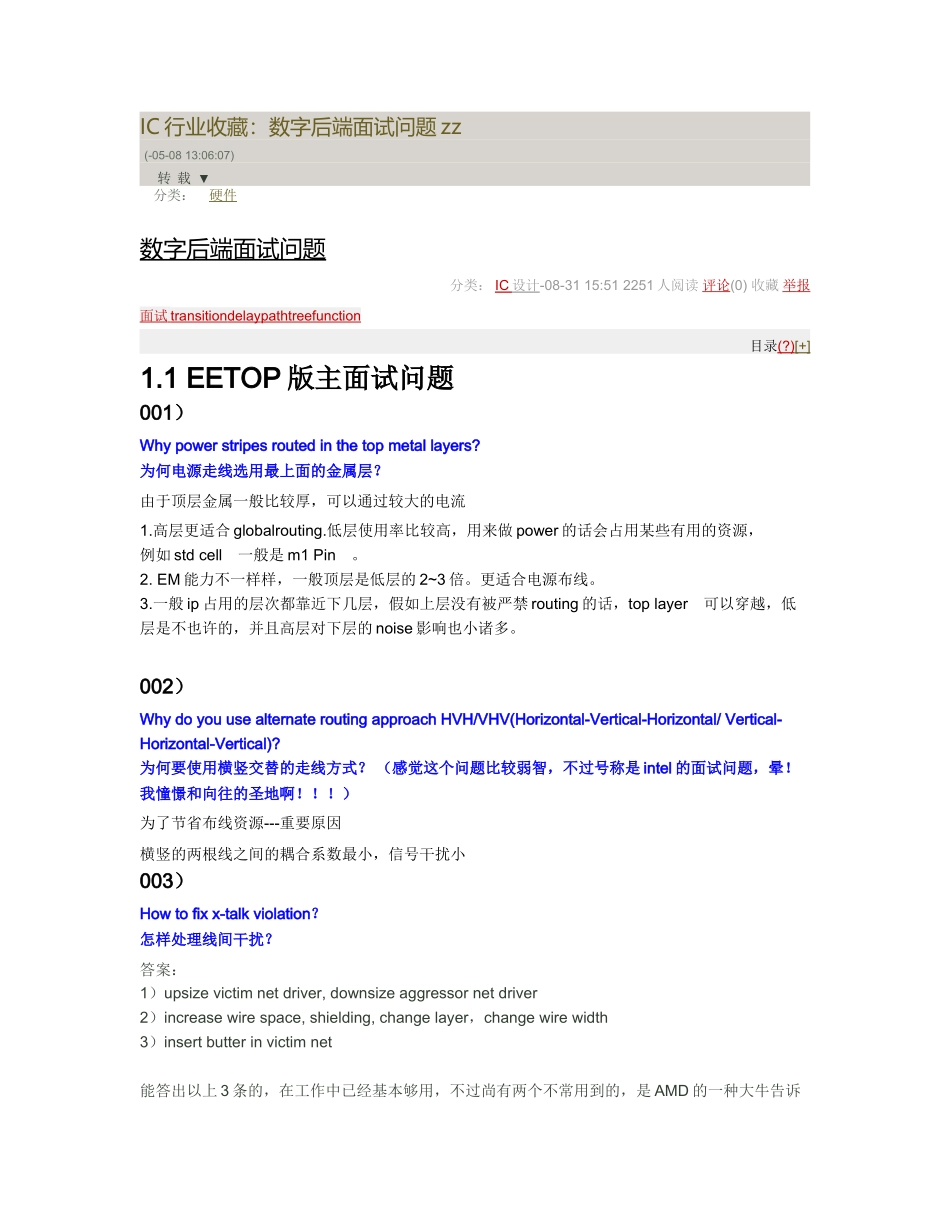

IC行业收藏:数字后端面试问题zz(-05-0813:06:07)转载▼分类:硬件数字后端面试问题分类:IC设计-08-3115:512251人阅读评论(0)收藏举报面试transitiondelaypathtreefunction目录(?)[+]1.1EETOP版主面试问题001)Whypowerstripesroutedinthetopmetallayers?为何电源走线选用最上面的金属层?由于顶层金属一般比较厚,可以通过较大的电流1.高层更适合globalrouting.低层使用率比较高,用来做power的话会占用某些有用的资源,例如stdcell一般是m1Pin。2.EM能力不一样样,一般顶层是低层的2~3倍。更适合电源布线。3.一般ip占用的层次都靠近下几层,假如上层没有被严禁routing的话,toplayer可以穿越,低层是不也许的,并且高层对下层的noise影响也小诸多。002)WhydoyouusealternateroutingapproachHVH/VHV(Horizontal-Vertical-Horizontal/Vertical-Horizontal-Vertical)?为何要使用横竖交替的走线方式?(感觉这个问题比较弱智,不过号称是intel的面试问题,晕!我憧憬和向往的圣地啊!!!)为了节省布线资源---重要原因横竖的两根线之间的耦合系数最小,信号干扰小003)Howtofixx-talkviolation?怎样处理线间干扰?答案:1)upsizevictimnetdriver,downsizeaggressornetdriver2)increasewirespace,shielding,changelayer,changewirewidth3)insertbutterinvictimnet能答出以上3条的,在工作中已经基本够用,不过尚有两个不常用到的,是AMD的一种大牛告诉我的。4)把与victimnet相连的输入端改成Hi-Vth的单元5)变化信号的timingwindow。这个不易做到,不过也是处理措施004)Whatareseveralfactorstoimprovepropagationdelayofstandardcell?哪些原因可以影响原则单元的延迟?答案:1)PVT2)inputtransition,outputload3)Vth005)Whatwouldyoudoinordertonotusecertaincellsfromthelibrary?怎样严禁使用库里面的某些单元?禁用就用set_dont_use严禁修改就用set_dont_touch006)Duringthesynthesis,whattypeofwireloadmodelareoftenused?做RTL综合时,常常使用的wireloadmodel有哪几种?答案:1)zerowireloadmodel2)基于fanout的老式WLM3)基于物理位置(距离)的wireloadmodel,在Cadence的RC中叫PLE,Synopsys叫DCUltraTopographical附加问题:Whattypesofdelaymodelareusedindigitaldesign?(数字IC设计中有多少种类型的delaymodel)答案:NLDMCCSECSM尚有一种目前基本不用了的—LDM007)HowdelaysarecharacterizedusingWLM(WireLoadModel)?使用一般的WLM(不是zeroWLM,也不是按照物理位置算的DCT),DC是怎样计算delay的?答案:DC在计算延时的时候,net的rc就要根据所选用的wrieloadmodel来计算,计算时和输出的fanout决定以smic13的smic13_wl10为例wire_load("smic13_wl10"){resistance:8.5e-8;capacitance:1.5e-4;area:0.7;slope:66.667;fanout_length(1,66.667);根据fanout值,由fanout(1,66.667)可以得出互连线长度为66.667,然后根据resistance和capacitance计算出互连线电容为1.5e-4*66.667,互连线电阻为8.5e-8*66.667,当然假如扇出值表中没有,就会用到slope,例如扇出为3时,此时估算的互连线长度为1*66.667+(3-1)*slope,再计算出RC值,然后DC由此计算net的延时。008)Therearesourceclockclka(create_clock),andgeneratedclockclkbbyclka.Inpre-CTSnetlist,thereisnetworklatencyinclka,howthislatencypropagatestoclkb?Inpost-CTSnetlist,Whatyouneedtodoforthisnetworklatency?假设有两个时钟,原始为clka,生成的时钟为clkb,在没有时钟树的网表中,clka的networklatency会自动传递到clkb上吗?clkb的latency怎样描述?在生成时钟树的网表中,怎样处理networklatency?clkb的latency又怎样描述?答案:在pre-CTS时,clka的networklatency会自动传到clkb上在post-CTS时,可以把networklatency去掉,通过set_propagated_clock命令,让工具根据clocktree去计算实际的clocknetworklatency009)Therearesourceclockclka(create_clock),andgeneratedclockclkbbyclka.howdoyouspecifytheminCTSspecfile?Assumethereisrealtimingpathbetweenclkaandclkb.clkb是clka...
