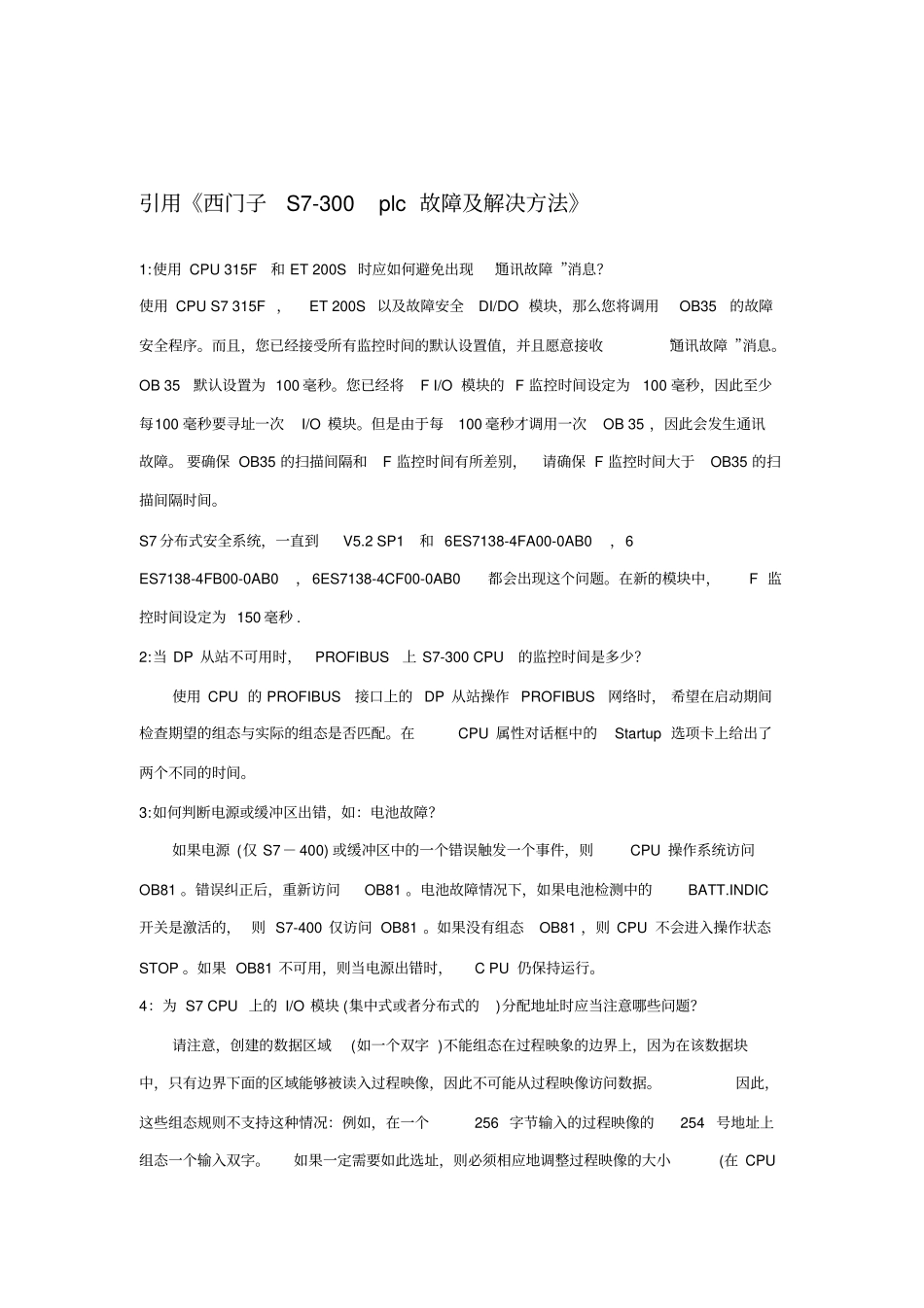

引用《西门子S7-300plc故障及解决方法》1:使用CPU315F和ET200S时应如何避免出现“通讯故障”消息？使用CPUS7315F，ET200S以及故障安全DI/DO模块，那么您将调用OB35的故障安全程序。而且，您已经接受所有监控时间的默认设置值，并且愿意接收“通讯故障”消息。OB35默认设置为100毫秒。您已经将FI/O模块的F监控时间设定为100毫秒，因此至少每100毫秒要寻址一次I/O模块。但是由于每100毫秒才调用一次OB35，因此会发生通讯故障。要确保OB35的扫描间隔和F监控时间有所差别，请确保F监控时间大于OB35的扫描间隔时间。S7分布式安全系统，一直到V5.2SP1和6ES7138-4FA00-0AB0，6ES7138-4FB00-0AB0，6ES7138-4CF00-0AB0都会出现这个问题。在新的模块中，F监控时间设定为150毫秒.2:当DP从站不可用时，PROFIBUS上S7-300CPU的监控时间是多少？使用CPU的PROFIBUS接口上的DP从站操作PROFIBUS网络时，希望在启动期间检查期望的组态与实际的组态是否匹配。在CPU属性对话框中的Startup选项卡上给出了两个不同的时间。3:如何判断电源或缓冲区出错，如：电池故障？如果电源(仅S7－400)或缓冲区中的一个错误触发一个事件，则CPU操作系统访问OB81。错误纠正后，重新访问OB81。电池故障情况下，如果电池检测中的BATT.INDIC开关是激活的，则S7-400仅访问OB81。如果没有组态OB81，则CPU不会进入操作状态STOP。如果OB81不可用，则当电源出错时，CPU仍保持运行。4：为S7CPU上的I/O模块(集中式或者分布式的)分配地址时应当注意哪些问题？请注意，创建的数据区域(如一个双字)不能组态在过程映象的边界上，因为在该数据块中，只有边界下面的区域能够被读入过程映像，因此不可能从过程映像访问数据。因此，这些组态规则不支持这种情况：例如，在一个256字节输入的过程映像的254号地址上组态一个输入双字。如果一定需要如此选址，则必须相应地调整过程映像的大小(在CPU的Properties中)。5：在S7CPU中如何进行全局数据的基本通讯？在通讯时需要注意什么？全局数据通讯用于交换小容量数据，全局数据(GD)可以是：输入和输出标记数据块中的数据定时器和计数器功能数据交换是指在连入单向或双向GD环的CPU之间以数据包的形式交换数据。GD环由GD环编号来标识。单向连接：某一CPU可以向多个CPU发送GD数据包。双向连接：两个CPU之间的连接：每个CPU都可以发送和接收一个GD数据包。必须确保接收端CPU未确认全局数据的接收。如果想要通过相应通讯块(SFB、FB或FC)来交换数据，则必须进行通讯块之间的连接。通过定义一个连接，可以极大简化通讯块的设计。该定义对所有调用的通讯块都有效且不需要每次都重新定义。6：可以将S7-400存储卡用于CPU318-2DP吗？在通常的操作中，只能使用订货号为6ES7951-1K...(FlashEPROM)和6ES7951-1A...(RAM)的“短”>存储卡。7：尽管LED灯亮，为什么CPU31xC不能从缺省地址124和125读取完整输入？对于下列型号的CPU，请检查24V电压是否接入引脚1。LED由输入电流控制。引脚1上的24V电压需要做进一步处理。313C(6ES7313-5BE0.-0AB0),313C-2DP(6ES7313-6CE0.-0AB0),313C-2PTP(6ES7313-6BE0.-0AB0),314C-2DP(6ES7314-6CF0.-0AB0),314C-2PTP(6ES7314-6BF0.-0AB0)8：配置CPU31x-2PN/DP的PN接口时，当PROFINET接口偶尔发生通信错误时，该如何处理？请确定以太网(PROFINET)中的所有组件(转换）都支持100Mbit/s全双工基本操作。避免中心分配器割裂网络，因为这些设备只能工作于半双工模式。9：在硬件配置编辑器中，“时钟”修正因子有什么含义呢？在硬件配置中，通过CPU>Properties>Diagnostics/Clock，你可以进入“时钟”>域内指定一个修正因子。这个修正因子只影响CPU的硬件时钟。时间中断源自于系统时钟，并且和硬件时钟的设定毫无关系。10：如何通过PROFIBUSDP用功能块实现在主、从站之间实现双向数据传送？在主站plc可以通过调用SFC14“DPRD_DAT“和SFC15“DPWR_DAT“来完成和从站的数据交换，而对于从站来说可以调用FC1“DP_SEND“和FC2”DP_RECV“完成数据的交换。11：可以从S7CPU中读出哪些标识数据？通过SFC51“RDSYSST”可读出下列标识数据：可以读出订货号和CPU版本号。为此，使用SFC51和SSLID0111...
