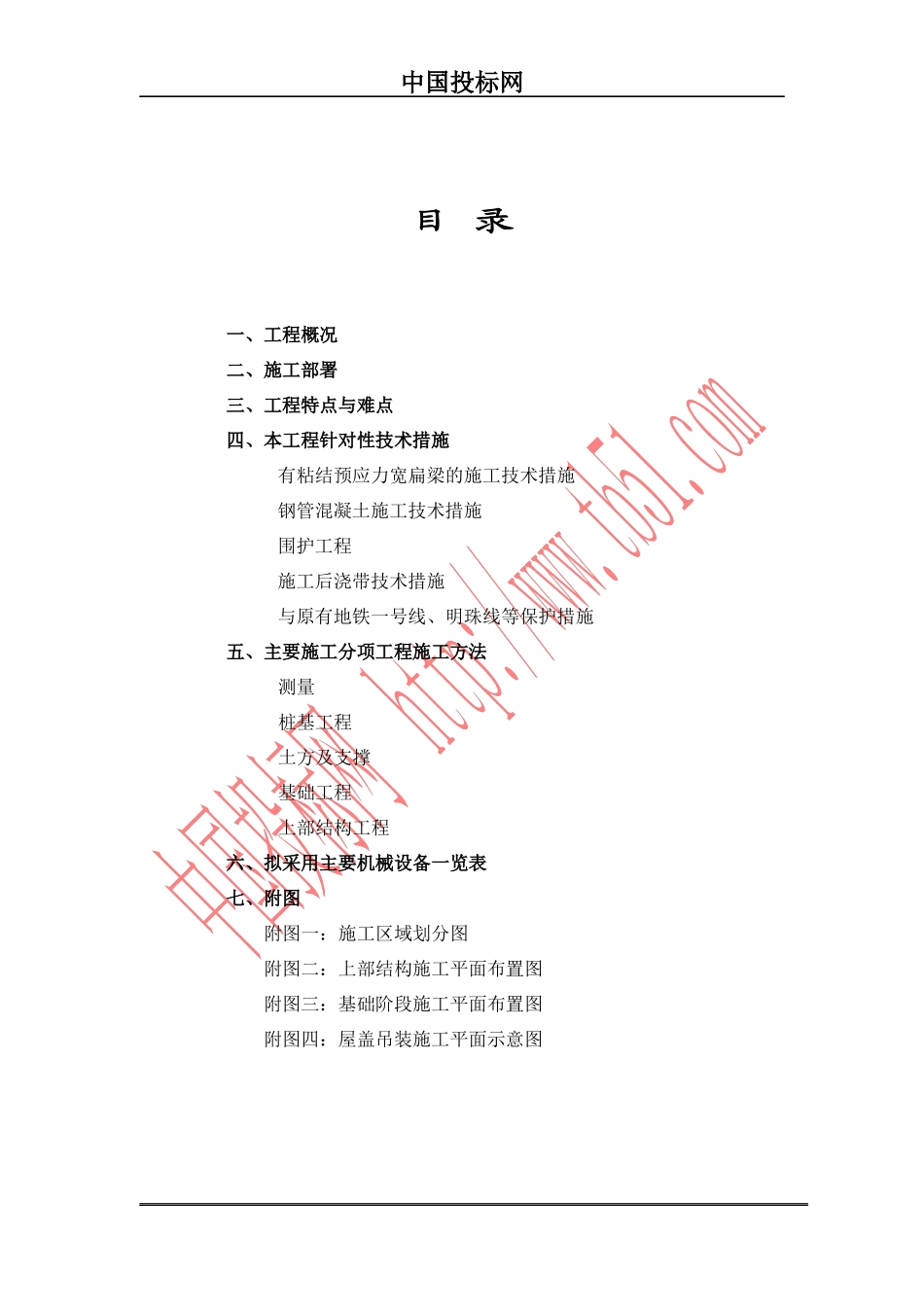

中国投标网目录一、工程概况二、施工部署三、工程特点与难点四、本工程针对性技术措施有粘结预应力宽扁梁的施工技术措施钢管混凝土施工技术措施围护工程施工后浇带技术措施与原有地铁一号线、明珠线等保护措施五、主要施工分项工程施工方法测量桩基工程土方及支撑基础工程上部结构工程六、拟采用主要机械设备一览表七、附图附图一：施工区域划分图附图二：上部结构施工平面布置图附图三：基础阶段施工平面布置图附图四：屋盖吊装施工平面示意图第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共66页一、工程概况上海铁路南站位于柳州路、沪闵高架、桂林路及石龙路围成的区域之中，北与地铁一号线相接，南与运行中的轻轨站相连，东与规划中的线连通，西与运行中的沪杭线接轨，站屋总面积为，屋顶标高约为，地下部分大多为一层，南北广场有两条地下通道相连，站屋中间标高平台主要通过抗震缝分开。屋顶部分为大跨度大型钢结构屋面。地基基础主站屋面拟采用独立承台加桩基，承台之间设置必要的基础联系梁，承台的形式以不影响现有的南北地道。桩基形式应尽可能采用桩，沉桩形式可采用压桩。施工对沪杭线、轻轨明珠线的影响应引起施工单位的重视。标高的平台：该部分主要用作候车大厅，且四周与标高平台分开，该部分采用现浇钢筋混凝土框架结构。标高的平台：决定在标高平台上设置转换大梁，初步考虑转换大梁采用有粘结预应力宽扁梁，转换梁的截面采用箱形，柱子考虑采用钢管混凝土。为尽量减小标高平台结构的侧移，减小对上部钢屋盖受力的影响，在底层适当位置布置一些剪力墙体。考虑到标高环形平台长度很长，初步考虑留设条施工后浇带。第2页共66页第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共66页屋面结构采用肋向穹顶结构。关于标高平台以下有些柱子与地铁线相碰的问题：柱子的布置以尽量落在地铁侧壁上为前提，对个别无法避免的柱子，通过设置混凝土转换大梁将柱子的荷重传至地铁侧壁。南北广场及地下车库采用现浇钢筋混凝土框架结构，并设置必要的温度收缩缝和施工后浇带。主要材料：混凝土柱子以上梁板钢筋级级级钢材屋盖主桁架次桁架、柱隔墙采用轻质材料屋面材料采用铝板加采光板主刚架用钢量吨。总建筑面积,单位用钢量总用钢量：主刚架：支撑桁架：檩条：第3页共66页第2页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共66页二、施工部署区域划分本工程按地下基础埋置深度不同划分为、、三个区域，区、区为地下车库，底板面标高，顶板标高为–。区基础面标高为,地上二层结构。施工流程区、区施工流程测量定位→基坑围护及桩基→地下结构→回填土区施工流程测量定位→桩基→基础→地上结构→屋面吊装第4页共66页第3页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共66页三、工程特点与难点●有粘结预应力宽扁梁的施工技术措施●钢管混凝土施工技术措施●基础埋置深度，需采用围护措施●施工后浇带技术措施●与原有地铁一号线、明珠线保护措施第5页共66页第4页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共66页四、本工程钻对性技术措施有粘结预应力宽扁梁的施工技术措施预应力筋孔道的布置()预应力孔道之间的净距不应小于，孔道至构件边缘净距不应小于，且不宜小于孔道直径的一半。()孔道布置采用一端张拉时，张拉端交错布置，以便两束同时张拉；采用两端张拉时，主张拉端也应交错布置。预应力孔道的成型本工程采用硬质波纹管成孔。波纹管在现场进行加工制作，接头处用大一号的波纹管连接，用胶带密封。电焊施工时注意接地线破坏波纹管。灌浆孔与排气孔的设置灌浆排气孔设在构件两端，其做法是用木塞抽芯成型，直径为，木塞应抵紧管道，并应固定。严防混凝土振捣时脱开，影响成孔质量，孔道抽芯完毕后拔出木塞，并检查孔洞通畅情况。浇灌砼()浇筑砼前应最后检查一次波纹管铺设位置、密封性、灌浆排气孔的设置等，检查无误后方可浇筑砼。第6页共66页第5页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯...
