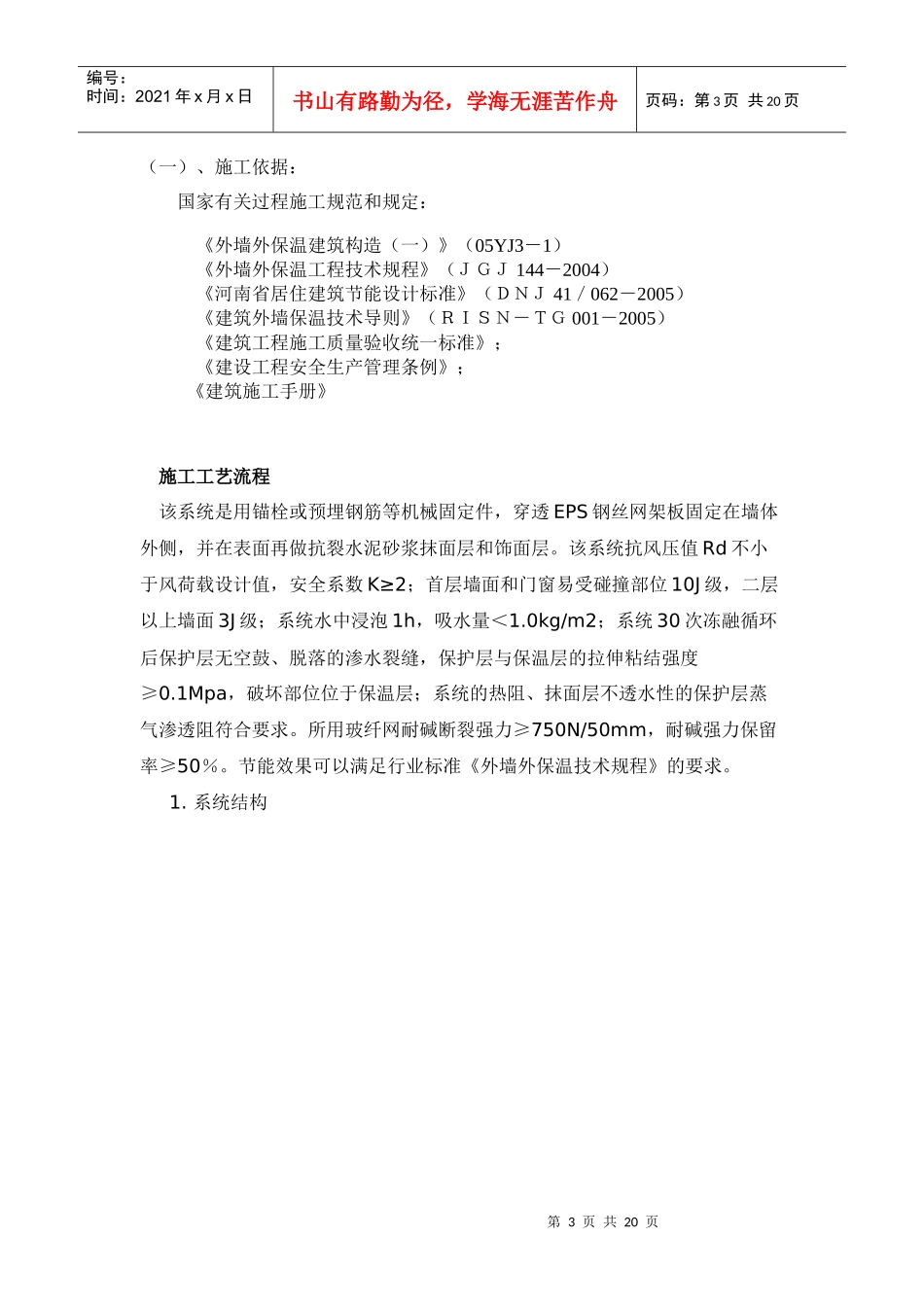

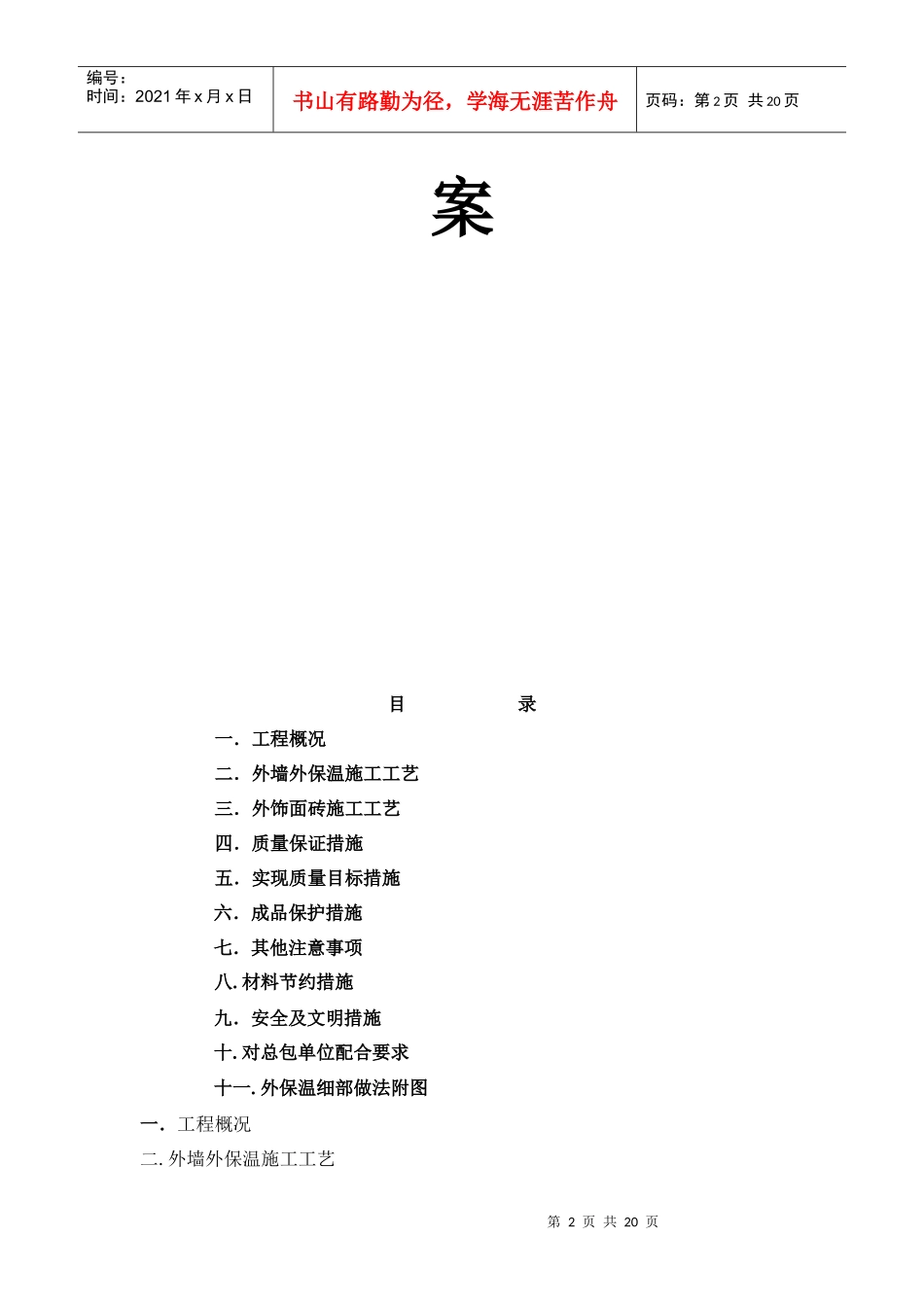

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页钢丝网架聚苯板机械固定外墙外保温厚抹灰系统施工组织方第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页案目录一．工程概况二．外墙外保温施工工艺三．外饰面砖施工工艺四．质量保证措施五．实现质量目标措施六．成品保护措施七．其他注意事项八.材料节约措施九．安全及文明措施十.对总包单位配合要求十一.外保温细部做法附图一．工程概况二.外墙外保温施工工艺第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页（一）、施工依据：国家有关过程施工规范和规定：《外墙外保温建筑构造（一）》（05YJ3－1）《外墙外保温工程技术规程》（ＪＧＪ144－2004）《河南省居住建筑节能设计标准》（ＤＮＪ41／062－2005）《建筑外墙保温技术导则》（ＲＩＳＮ－ＴＧ001－2005）《建筑工程施工质量验收统一标准》；《建设工程安全生产管理条例》；《建筑施工手册》施工工艺流程该系统是用锚栓或预埋钢筋等机械固定件，穿透EPS钢丝网架板固定在墙体外侧，并在表面再做抗裂水泥砂浆抹面层和饰面层。该系统抗风压值Rd不小于风荷载设计值，安全系数K≥2；首层墙面和门窗易受碰撞部位10J级，二层以上墙面3J级；系统水中浸泡1h，吸水量＜1.0kg/m2；系统30次冻融循环后保护层无空鼓、脱落的渗水裂缝，保护层与保温层的拉伸粘结强度≥0.1Mpa，破坏部位位于保温层；系统的热阻、抹面层不透水性的保护层蒸气渗透阻符合要求。所用玻纤网耐碱断裂强力≥750N/50mm，耐碱强力保留率≥50％。节能效果可以满足行业标准《外墙外保温技术规程》的要求。1.系统结构第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页2.产品特点该体系的特点：（1）能消除外墙热桥，保温效果显著（2）能有效增大使用面积（3）可选任何材料作外饰（4）既适用于新建建筑，也适用于即有建筑（5）本体系解决了流水作业各专业工种、工序互不干扰，大大增加施工进度及质量，从而降低了总造价。3.产品规格标准规格为3000×1200×50mm，也可根据用户的要求定做其它规格。第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页施工准备1.技术准备（1）工技术，参阅有关图纸及施工方案，了解材料特性，对施工人员进行施工培训并对有关技术人员做技术交底。（2）确定施工顺序1、对由于运输、堆放造成的变形，必须予以矫正。脱焊点必须补焊或用钢丝绑扎牢固2、所用的配件、数量和技术条件必须符合设计要求。3、主体结构验收合格后，室内侧弹出0.5m标高线。（3）结构封顶→墙体表面处理→准备安装时所需配件→分层安装锚筋→拼接保温板→抹灰→外贴饰面砖。2.材料准备（1）保温材料：由本公司提供的合板的EPS单面钢丝网架板，具体尺寸，密度等根据工程要求双方协定。（2）安装配件：L50×50角钢（角钢通长为200mm）、Φ6钢筋、Φ10×100胀栓、角网、平网。（3）机具准备：各种宽度的冷拔钢丝平网、角网、U网、角钢、ф6mm钢筋头、U码、铁板、ф6钻头、射钉、射弹、膨胀螺栓和22#镀锌铁丝。工具有射钉枪、喷枪、喷浆机、电锤、电焊机、断丝剪、砂轮锯、活动扳手、水平尺、钢锯条、锤及施工常用工具。施工工艺1.保温板的支撑对于新建建筑，可在外墙每层圈梁或钢筋混凝土梁上一小沿（根据设计定）作为保温板的支撑，而对于已建建筑或建筑物外墙已砌筑需作外保温时，可在建筑物每层圈梁上根据保温板厚度增设（根据设计定）L50×5－L70×5角钢，作为保温板的支撑。角钢用Φ14膨胀螺栓固定在墙面上，膨胀螺栓间距为500mm，并在角钢上下面各焊Φ6钢筋，长200mm，间距500mm，以备的保温板两端的钢丝架绑扎。第6页共20页第5页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共20页2.预埋或焊接固定保温板的钢筋对于新建建筑，在砌筑外围护墙时，可在砖墙或砌块墙中预埋Φ6长350mm钢筋，双向间距为500mm，呈梅花桩或交错预埋。而在钢筋混凝土...
