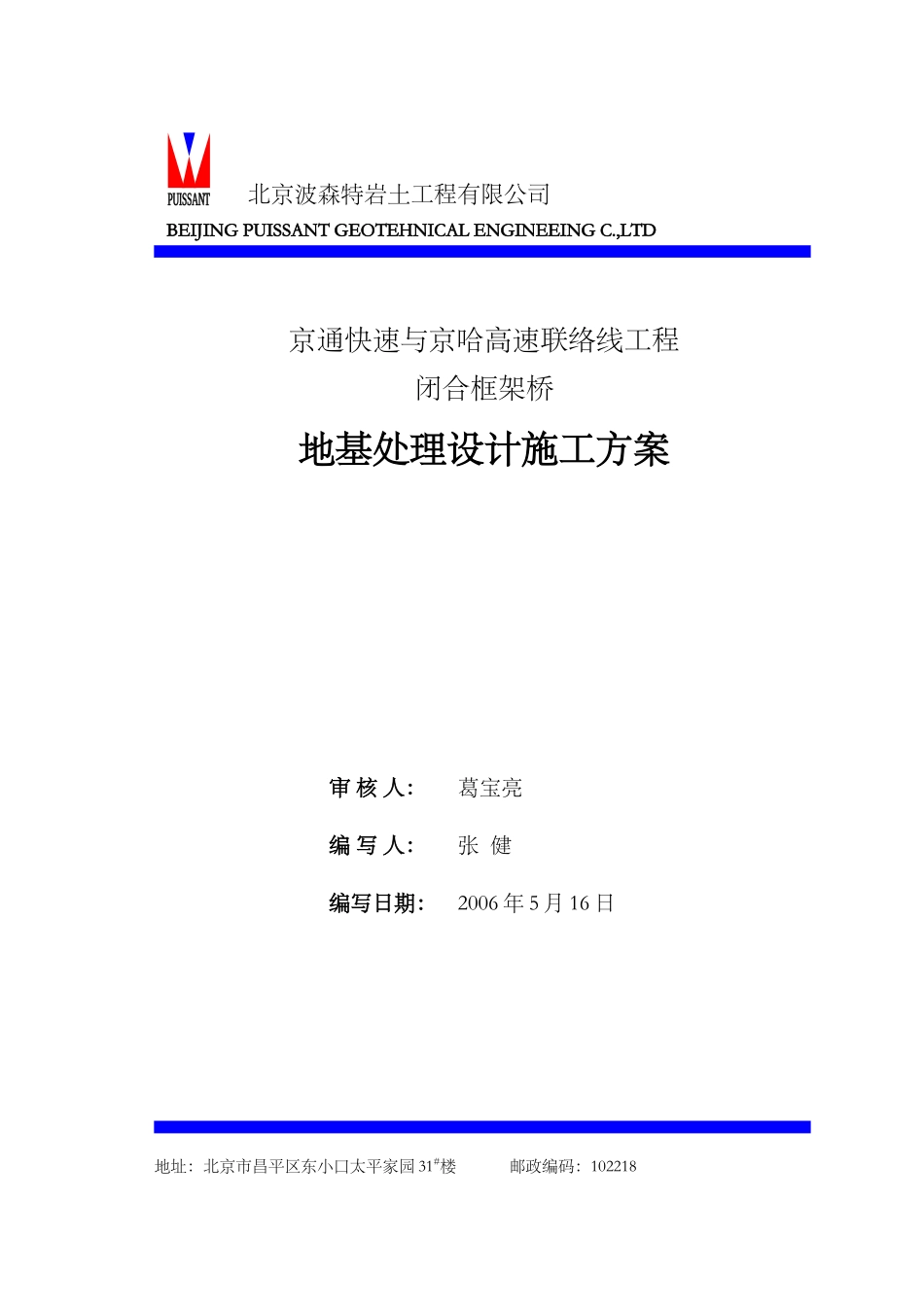

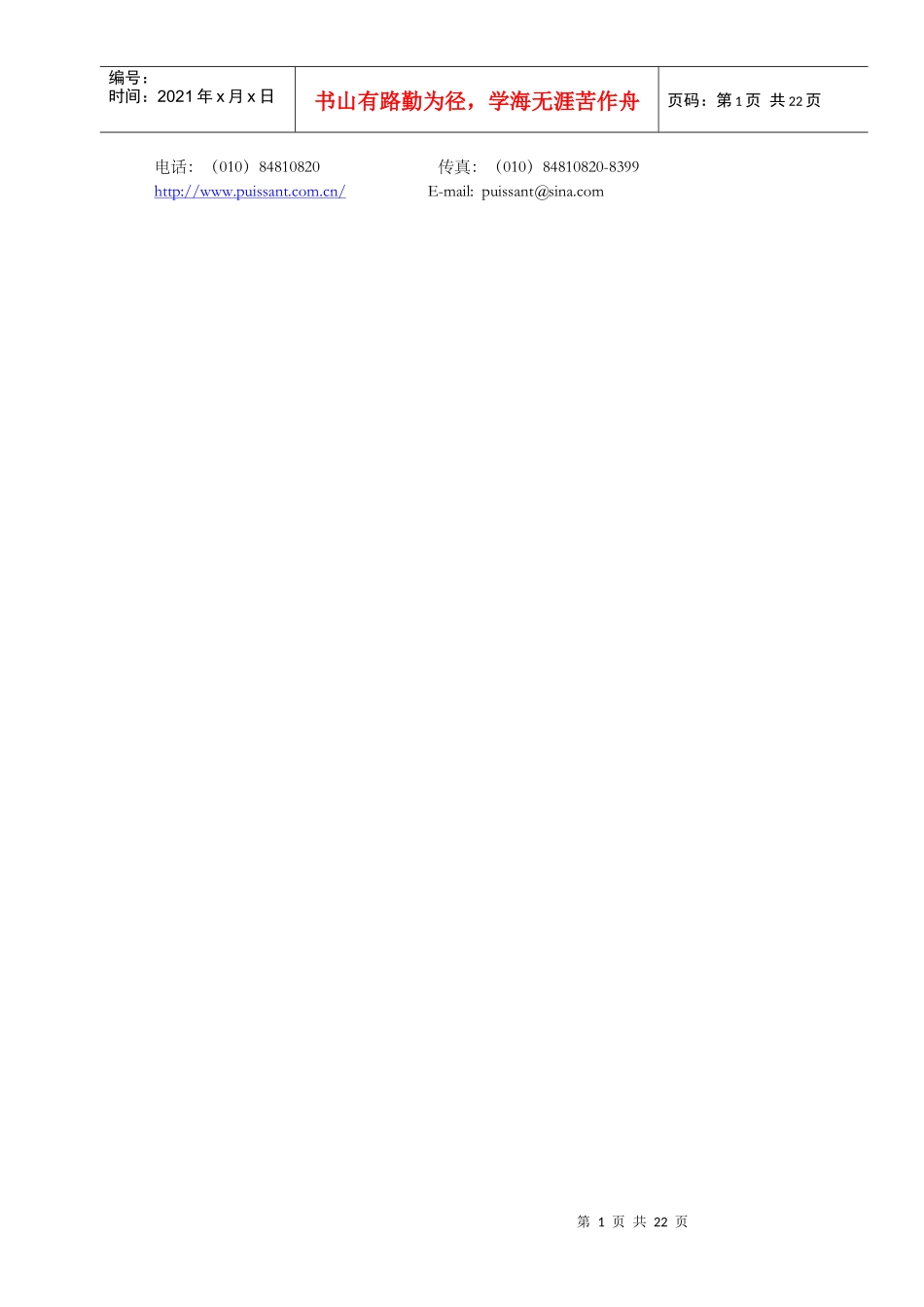

北京波森特岩土工程有限公司BEIJINGPUISSANTGEOTEHNICALENGINEEINGC.,LTD京通快速与京哈高速联络线工程闭合框架桥地基处理设计施工方案审核人：葛宝亮编写人：张健编写日期：2006年5月16日地址：北京市昌平区东小口太平家园31#楼邮政编码：102218第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页电话：（010）84810820传真：（010）84810820-8399http://www.puissant.com.cn/E-mail:puissant@sina.com第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页目录第一部分工程概况...................................................................2第二部分场地工程地质条件...................................................2第三部分地基处理设计...........................................................3第四部分施工方案及工艺简介...............................................9第五部分工程质量保证.........................................................10第六部分工程质量管理.........................................................12第七部分施工组织.................................................................13第八部分进度计划.................................................................14第九部分安全生产措施.........................................................15第十部分文明施工措施.........................................................16第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页第一部分工程概况京通快速与京哈高速联络线工程闭合框架桥地基处理。设计要求处理后的地基承载力特征值通道部分不小于200kPa，坡道部分不小于150kPa。采用复合载体夯扩桩方案（本技术为专利技术，专利号：ZL98101041.5）。第二部分场地工程地质条件一、场区地形特征拟建场区地处通州城区北部，在地貌单元上位于温榆河冲积平原西南侧一级阶地之上；场区东侧为温榆河，地势较平坦，钻孔孔口处地面标高21.38~22.27m。二、地层土质概况各场地的地层岩性及其工程性质划分如下：①层杂填土，杂、稍湿；①1层亚粘土填土，褐黄色、饱和、坚硬—硬塑；②层亚粘土—粘土，褐黄色，饱和，软塑；③层轻亚粘土，褐黄—褐灰色、饱和、可塑—坚硬；④层粉砂—亚砂土，褐黄-褐灰色、中密-密实，饱和；第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页⑤层细砂，褐灰-褐黄色、中密-密实、饱和；⑥层亚粘土-粘土，褐黄色、饱和、可塑。⑥1层亚砂土-粉砂，褐灰色、饱和、坚塑。三、地下水条件本次勘察期间于钻孔中实测潜水静止水位标高为14.77-15.88m(埋深5.50-7.50m)，历史地下水最高水位接近自然地表。拟建场区地下水对混凝土结构无腐蚀性。四、地震效应拟建场地地震基本烈度为8度；拟建场地内各土层均不液化；场地类别为III类场地土。第三部分地基处理设计一、设计依据1、本工程《岩土工程勘察报告》及设计要求；2、《公路软土地基与基础设计规范》JTJ017-96；3、《公路桥涵地基与基础设计规范》JTJ024-85；4、《建筑地基处理技术规范》JGJ79-91；第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页5、《复合载体夯扩桩设计规程》JGJ/T135-2001；6、《建筑桩基技术规范》JGJ94-94；7、《混凝土结构设计规范》GB50010-2002。二、设计计算书1、参数确定：根据工程地质剖面图，以3#为例，孔口标高为21.38m，本工程持力层为第③层轻亚粘土层，fak=160kPa；桩端（不含扩大头）距持力层不大于1.5m。桩顶设计标高20.6m，有效桩长约2.5m，计算深度D=2.5+2.0（承载体高度）=4.5m。桩径410mm，桩身砼C15土的有效重度：γ0=18.0kN/m3。根据《建筑地基基础设计规范》GB5007-2002，ηd=1.6。2、单桩承载力估算根据《复合载体夯扩桩设计规程》JGJ/T135-2001：由公式4.2.2(P7)Ra=up∑qsiali+qpa⋅Ae第6页共22页第5页...
