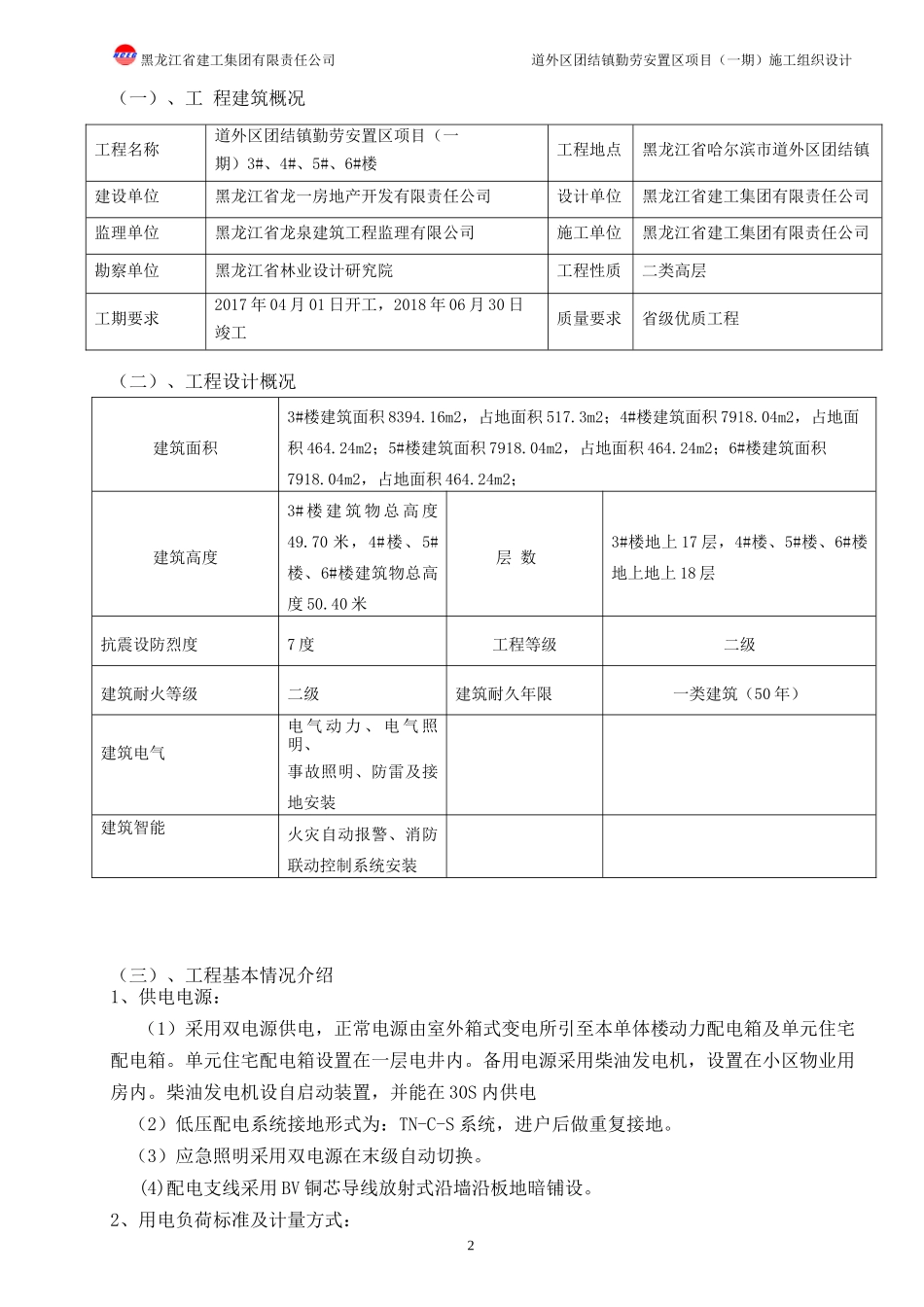

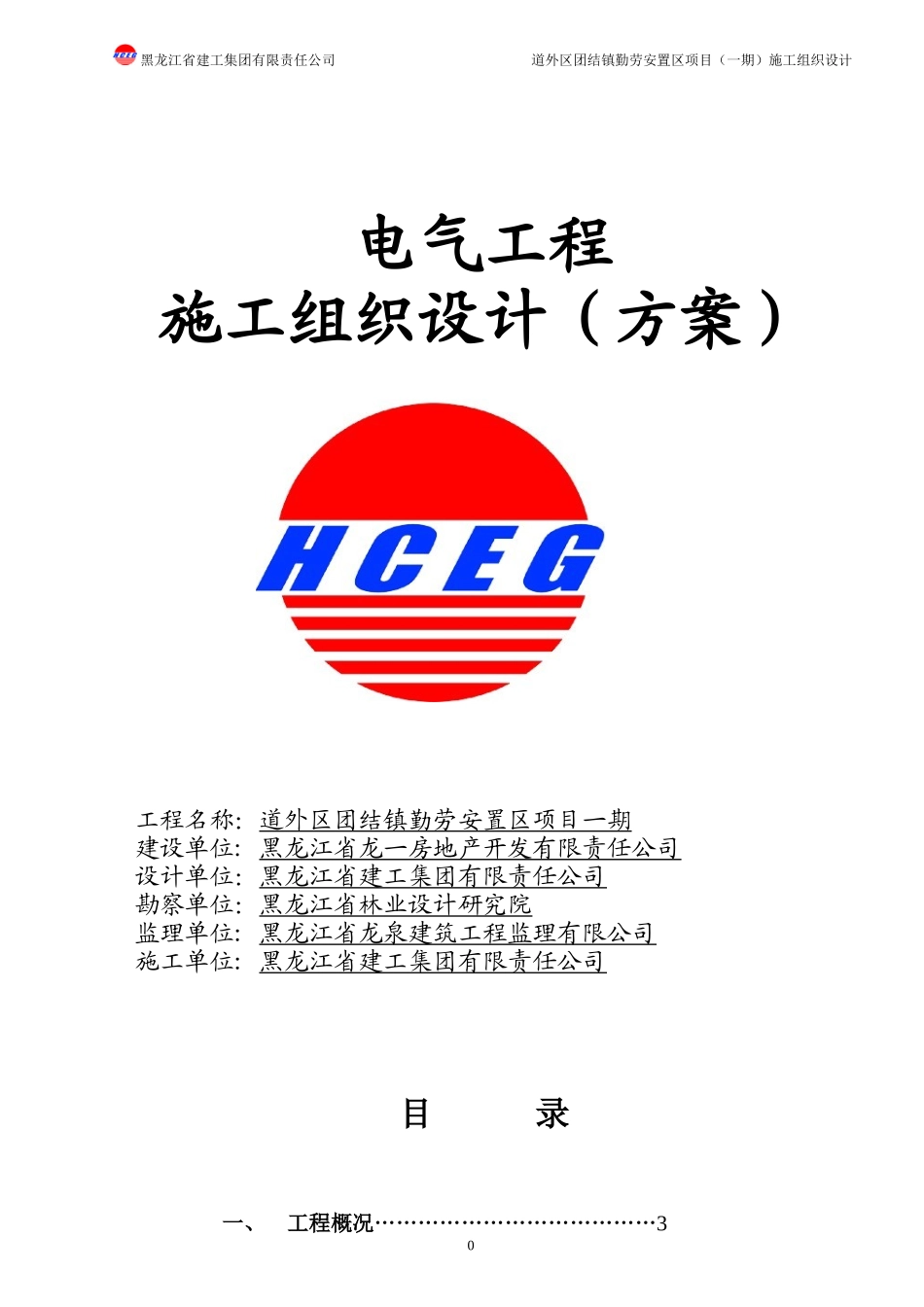

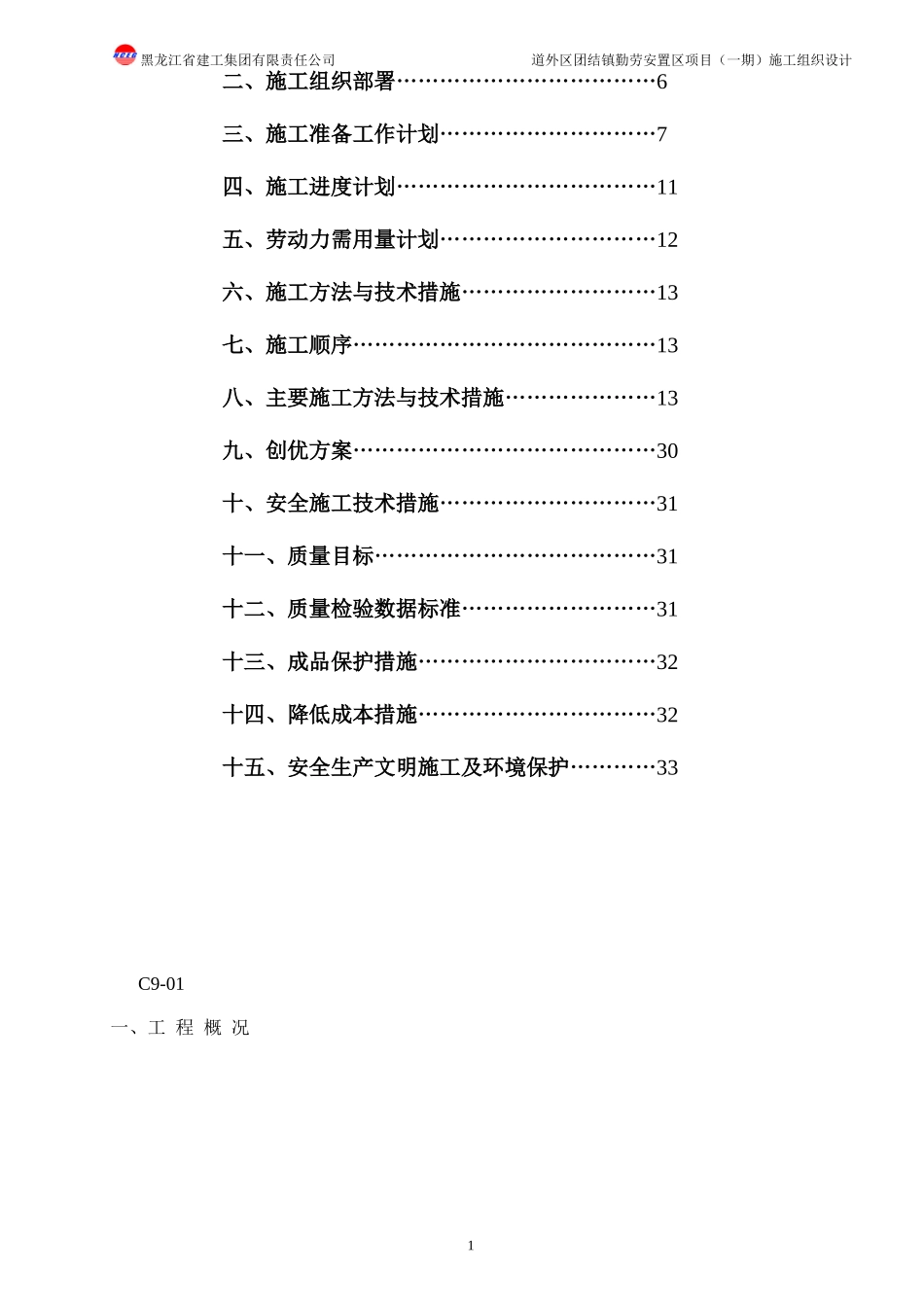

黑龙江省建工集团有限责任公司道外区团结镇勤劳安置区项目(一期)施工组织设计电气工程施工组织设计(方案)工程名称:道外区团结镇勤劳安置区项目一期建设单位:黑龙江省龙一房地产开发有限责任公司设计单位:黑龙江省建工集团有限责任公司勘察单位:黑龙江省林业设计研究院监理单位:黑龙江省龙泉建筑工程监理有限公司施工单位:黑龙江省建工集团有限责任公司目录一、工程概况…………………………………30黑龙江省建工集团有限责任公司道外区团结镇勤劳安置区项目(一期)施工组织设计二、施工组织部署………………………………6三、施工准备工作计划…………………………7四、施工进度计划………………………………11五、劳动力需用量计划…………………………12六、施工方法与技术措施………………………13七、施工顺序……………………………………13八、主要施工方法与技术措施…………………13九、创优方案……………………………………30十、安全施工技术措施…………………………31十一、质量目标…………………………………31十二、质量检验数据标准………………………31十三、成品保护措施……………………………32十四、降低成本措施……………………………32十五、安全生产文明施工及环境保护…………33C9-01一、工程概况1黑龙江省建工集团有限责任公司道外区团结镇勤劳安置区项目(一期)施工组织设计(一)、工程建筑概况(二)、工程设计概况建筑面积3#楼建筑面积8394.16m2,占地面积517.3m2;4#楼建筑面积7918.04m2,占地面积464.24m2;5#楼建筑面积7918.04m2,占地面积464.24m2;6#楼建筑面积7918.04m2,占地面积464.24m2;建筑高度3#楼建筑物总高度49.70米,4#楼、5#楼、6#楼建筑物总高度50.40米层数3#楼地上17层,4#楼、5#楼、6#楼地上地上18层抗震设防烈度7度工程等级二级建筑耐火等级二级建筑耐久年限一类建筑(50年)建筑电气电气动力、电气照明、事故照明、防雷及接地安装建筑智能火灾自动报警、消防联动控制系统安装(三)、工程基本情况介绍1、供电电源:(1)采用双电源供电,正常电源由室外箱式变电所引至本单体楼动力配电箱及单元住宅配电箱。单元住宅配电箱设置在一层电井内。备用电源采用柴油发电机,设置在小区物业用房内。柴油发电机设自启动装置,并能在30S内供电(2)低压配电系统接地形式为:TN-C-S系统,进户后做重复接地。(3)应急照明采用双电源在末级自动切换。(4)配电支线采用BV铜芯导线放射式沿墙沿板地暗铺设。2、用电负荷标准及计量方式:工程名称道外区团结镇勤劳安置区项目(一期)3#、4#、5#、6#楼工程地点黑龙江省哈尔滨市道外区团结镇建设单位黑龙江省龙一房地产开发有限责任公司设计单位黑龙江省建工集团有限责任公司监理单位黑龙江省龙泉建筑工程监理有限公司施工单位黑龙江省建工集团有限责任公司勘察单位黑龙江省林业设计研究院工程性质二类高层工期要求2017年04月01日开工,2018年06月30日竣工质量要求省级优质工程2黑龙江省建工集团有限责任公司道外区团结镇勤劳安置区项目(一期)施工组织设计(1)住宅建筑面积每户大于90平方米为单相6KW.90平方米以下为单相4KW。(2)本工程住宅均采用一户一表制,集中计量箱设在电井内,公共用电,可视对讲(门禁)及动力用电采用单独表计量。计量表设在强电井集中计量箱内。3、导线电缆选择及敷设方式:(1)动力配电箱设置在楼梯间内。(2)消防电力配电干线采用NG-A-0.6/1KV矿物质绝缘电力电缆,沿一层地面暗敷至强电井,强电井内明敷设。穿墙及埋地敷设时穿相应规格SC热镀锌钢管保护。(3)非消防电力配电干线采用WDZ-FJ(F)E-0.6/1KV铜芯电缆沿地穿管暗敷设至强电井,在强电井内沿封闭式金属线槽敷设,金属线槽均为耐火型。(4)消防电力支线均采用NHBV-0.45/0.75KV耐火阻燃聚乙烯铜芯电力电缆,穿墙及埋地敷设时穿相应规格SC热镀锌钢管保护。非消防电力支线均采用BV-0.45/0.75KV阻燃聚乙烯型铜芯导线,非消防电力支线均穿SC热镀锌钢管保护,沿墙,地面或顶棚暗敷设。(5)非消防支线穿钢管沿墙沿地楼板暗敷,并要求保护层厚度不小于1.5cm。局部明敷设时应涂耐火极限不小于1.5h的...
