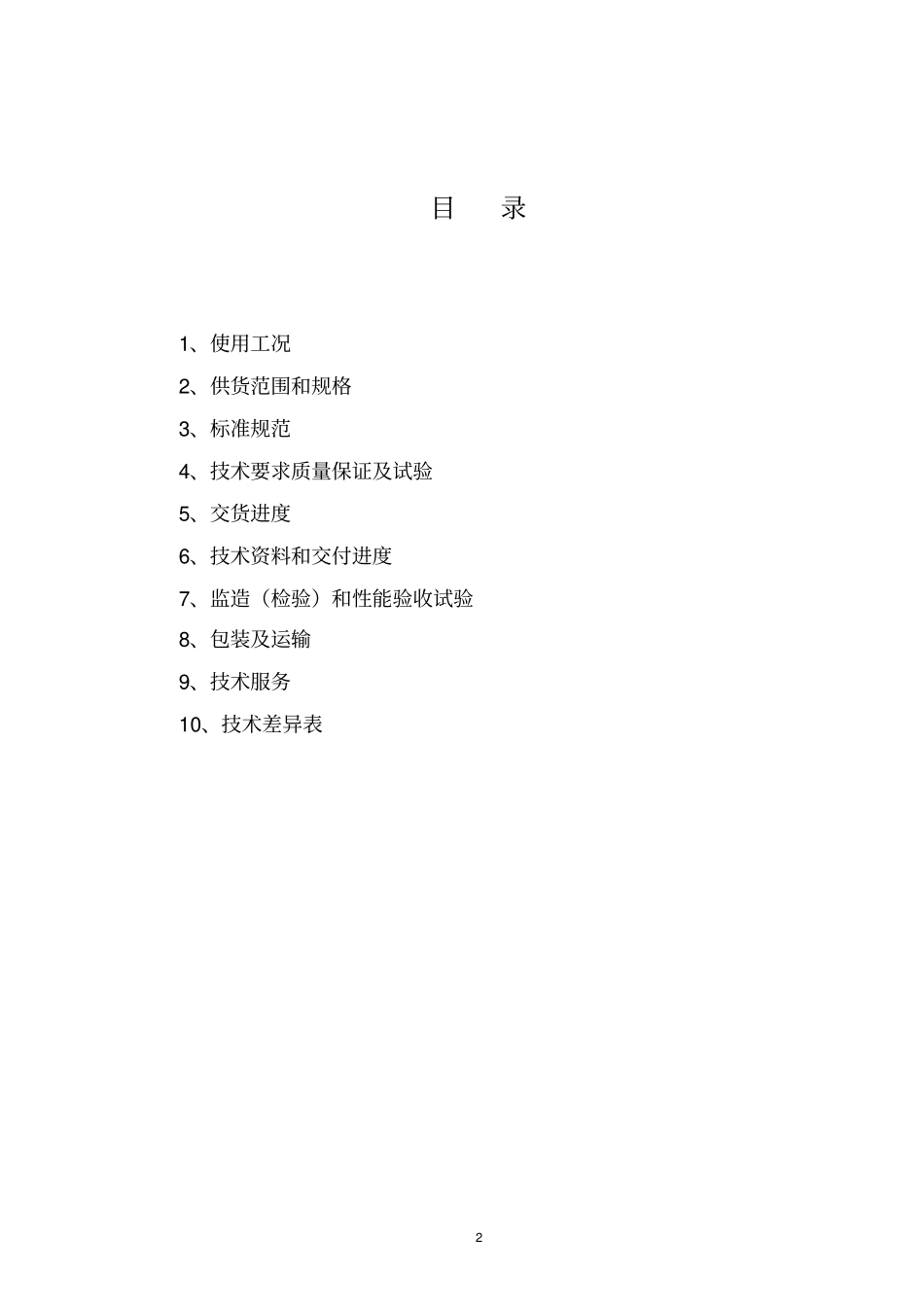

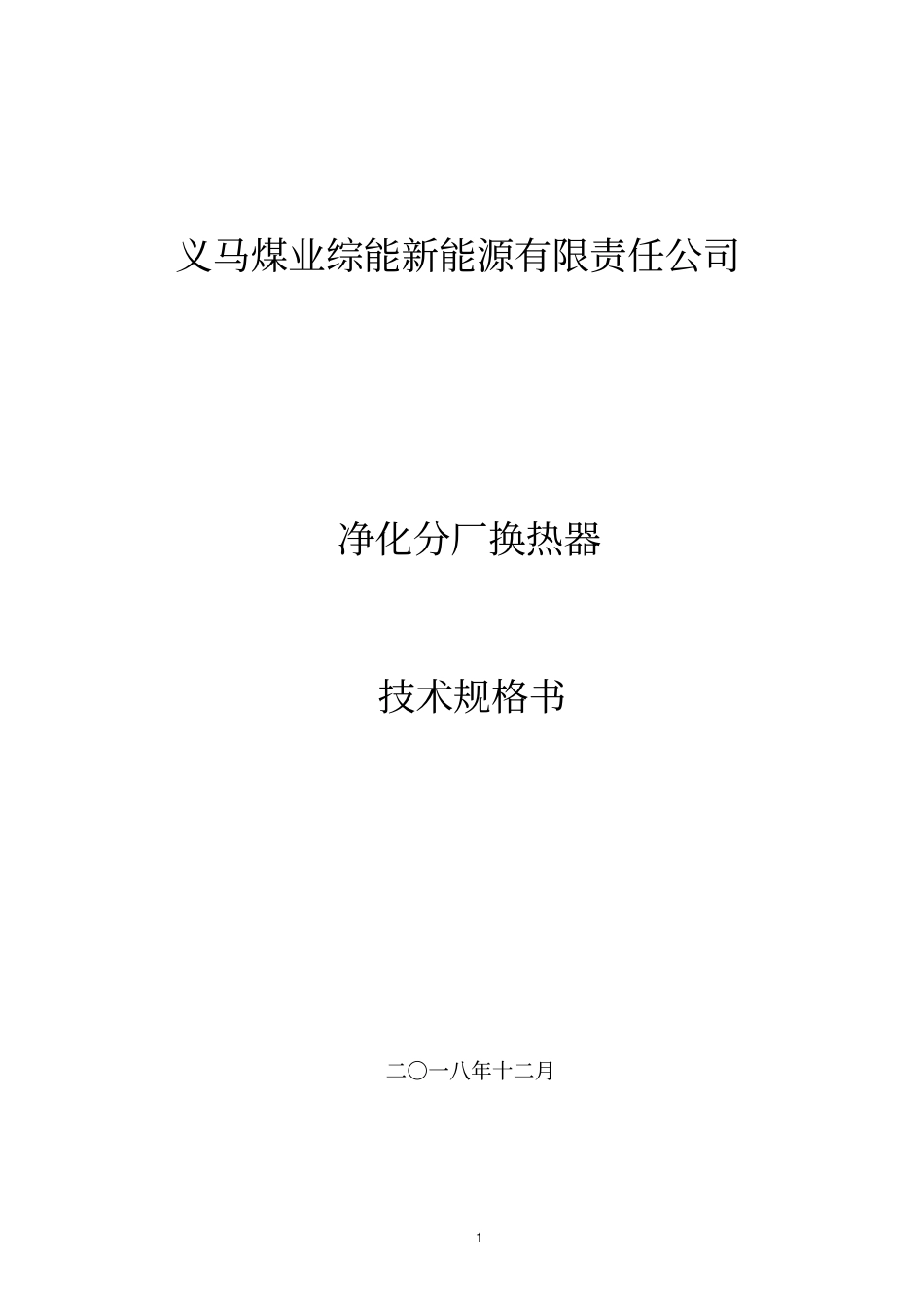

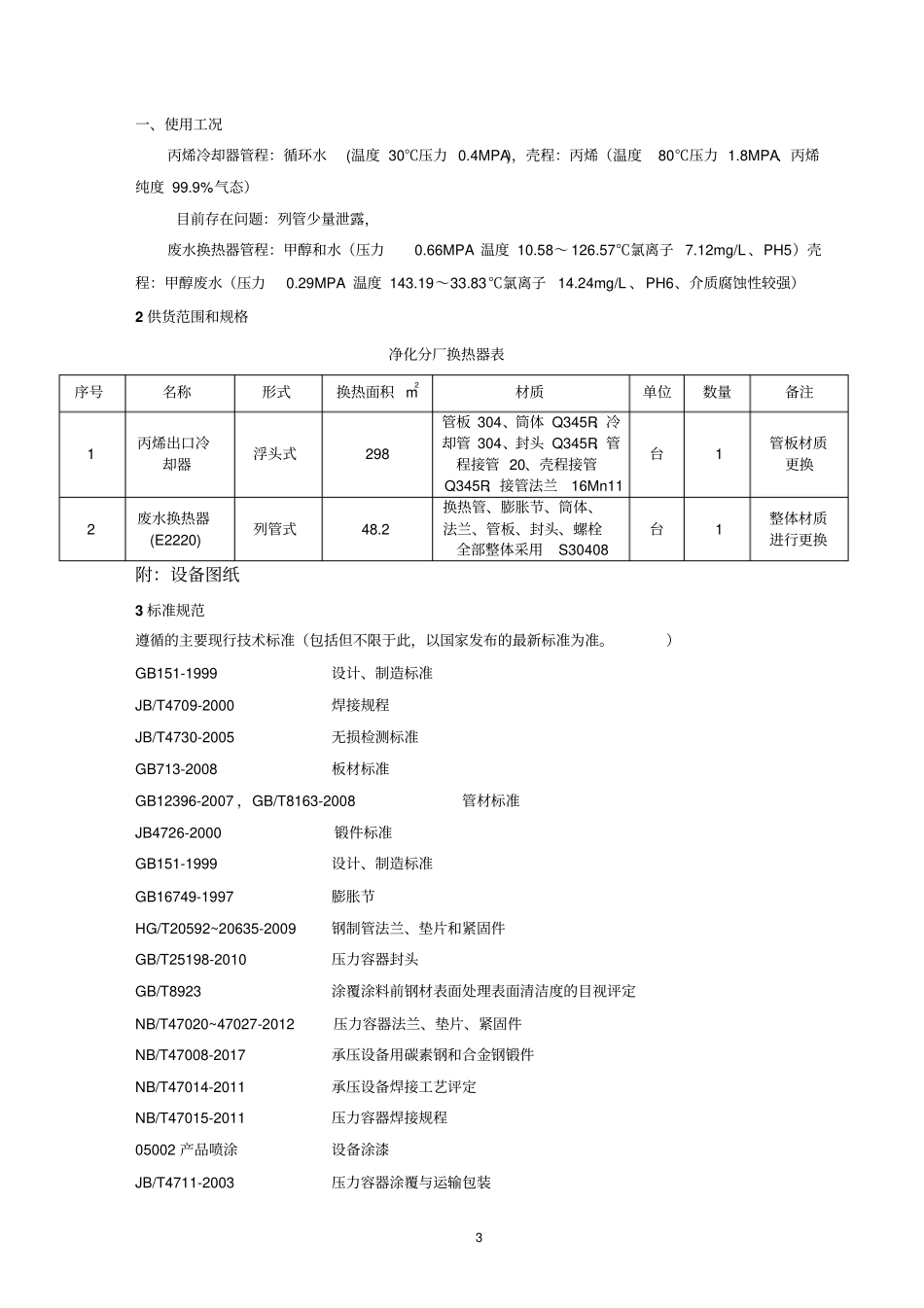

1义马煤业综能新能源有限责任公司净化分厂换热器技术规格书二〇一八年十二月2目录1、使用工况2、供货范围和规格3、标准规范4、技术要求质量保证及试验5、交货进度6、技术资料和交付进度7、监造（检验）和性能验收试验8、包装及运输9、技术服务10、技术差异表3一、使用工况丙烯冷却器管程：循环水(温度30℃压力0.4MPA)，壳程：丙烯（温度80℃压力1.8MPA、丙烯纯度99.9%气态）目前存在问题：列管少量泄露，废水换热器管程：甲醇和水（压力0.66MPA温度10.58～126.57℃氯离子7.12mg/L、PH5）壳程：甲醇废水（压力0.29MPA温度143.19～33.83℃氯离子14.24mg/L、PH6、介质腐蚀性较强）2供货范围和规格净化分厂换热器表序号名称形式换热面积m2材质单位数量备注1丙烯出口冷却器浮头式298管板304、筒体Q345R、冷却管304、封头Q345R、管程接管20、壳程接管Q345R、接管法兰16Mn11台1管板材质更换2废水换热器(E2220)列管式48.2换热管、膨胀节、筒体、法兰、管板、封头、螺栓全部整体采用S30408台1整体材质进行更换附：设备图纸3标准规范遵循的主要现行技术标准（包括但不限于此，以国家发布的最新标准为准。）GB151-1999设计、制造标准JB/T4709-2000焊接规程JB/T4730-2005无损检测标准GB713-2008板材标准GB12396-2007，GB/T8163-2008管材标准JB4726-2000锻件标准GB151-1999设计、制造标准GB16749-1997膨胀节HG/T20592~20635-2009钢制管法兰、垫片和紧固件GB/T25198-2010压力容器封头GB/T8923涂覆涂料前钢材表面处理表面清洁度的目视评定NB/T47020~47027-2012压力容器法兰、垫片、紧固件NB/T47008-2017承压设备用碳素钢和合金钢锻件NB/T47014-2011承压设备焊接工艺评定NB/T47015-2011压力容器焊接规程05002产品喷涂设备涂漆JB/T4711-2003压力容器涂覆与运输包装44技术要求质量保证及试验投标人具有健全的质保体系认证。全部原材料具有完整的质量证明书。全部原材料附有钢材生产单位和钢材质量证书，换热器制造单位按质量证书对材料进行验收。原材料进厂后对原材料进行复检，并对复检结果提出报告。投标人报价时，必须表明所用钢带或钢板出自哪个钢厂，要求必须是国家知名大型钢铁企业。投标人提供的钢材必须在制造厂检验和验收合格后方可出厂。招标人对产品的一切检验和验收绝不能解脱投标人对质量问题负的责任，如产品质量不能满足规范规定，其责任由投标人单方面承担。射线、超声波探伤和水压试验的方法按各自技术标准的要求进行，其人员经过评定合格方可操作。检验方法按相应标准执行。检验规则检验和验收，组批规则，取样数量，复验及判定规则按相应标准执行。本技术规格书提出的是最低限度的技术要求，并未对一切技术要求作出详细的规定，也未充分引述有关标准和规范的条文，投标人应保证提供出符合本技术规格书和相关的国际国内标准的优质产品。投标人应保证所供产品的性能和质量满足招标人的全部技术要求。产品的材料、设计、制造及验收符合技术规格书中规定的有关标准和规范。在质保期内，凡因设计、材料和制造上的缺陷而造成损坏的，投标人将保证按供货合同的规定对有缺陷的设备或部件进行免费更换或修复。质保期内出现问题，投标人应保证在接到通知后24小时内赶到现场。投标人对上述文件所要求的标准、规范、供货材料表及本技术规格书的要求有任何偏离，均应以书面形式向招标人澄清。5交货进度交货时间为在4个月内全部交货至招标人施工现场。注：交货时间指该换热器到达现场的日期。换热器到达现场，卖方派人到现场办理交接。卖方应保证在上述最短交货期内交货，交货进度必须满足买方现场施工需要。买方有权在合同执行期间调整交货期，合同价格不应增加，而且不会对买方产生任何不利的影响。卖方供货前须和买方进行确认。交货进度表（投标人进行细化）序号设备名称、型号发运地点数量交货时间重量(t)12（注意：序号要与供货范围分项清单序号一致）56技术资料和交付进度1.一般要求卖方提供的资料使用国家法定单位制即国际单位制，语言为中、英文。其中提供的图纸（详细装配图8份盖章）须同时提供可编辑电子文本（买方和设计院各一份电子文件）。资料的组织结构清晰、逻辑性强。资料内容...
