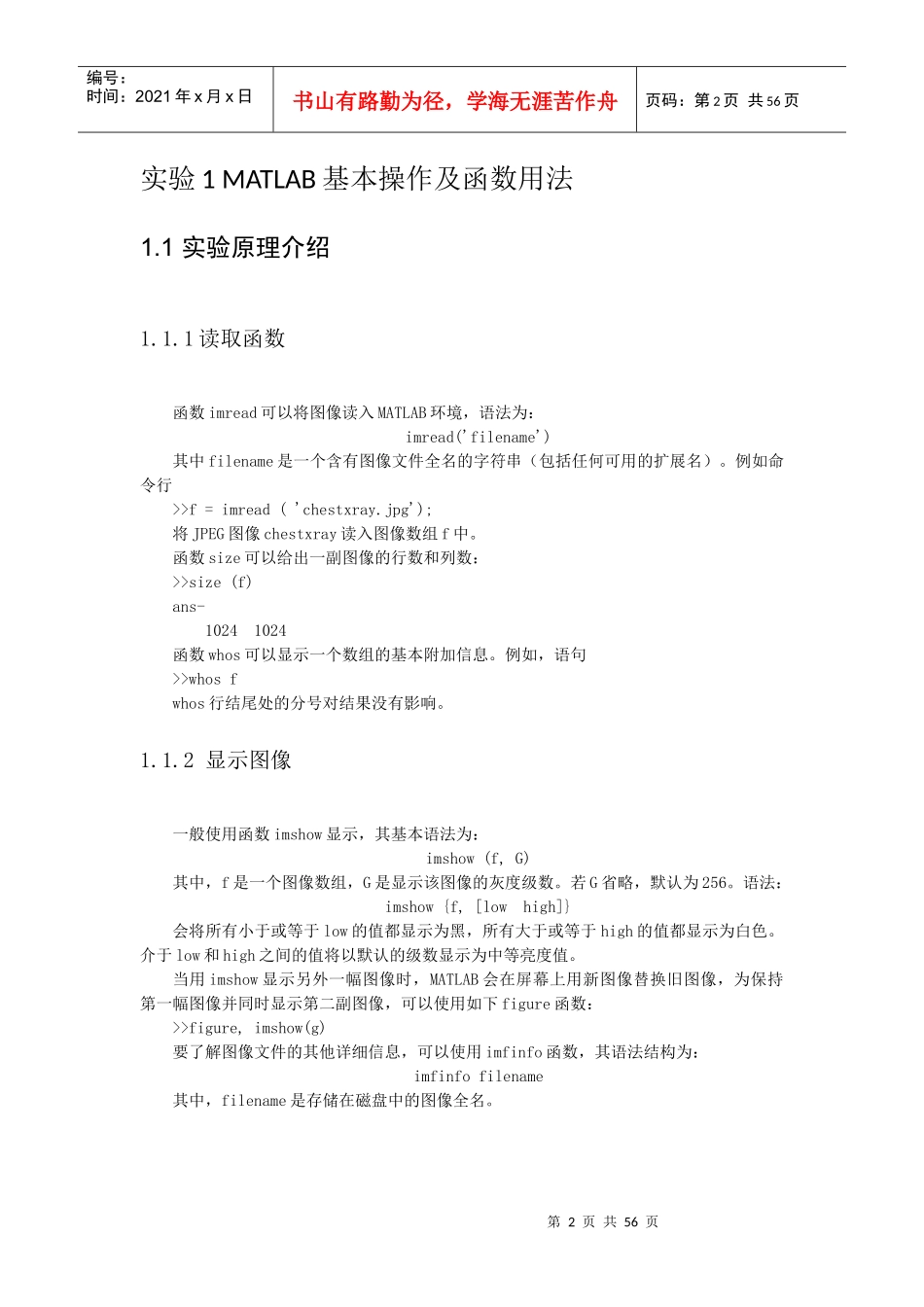

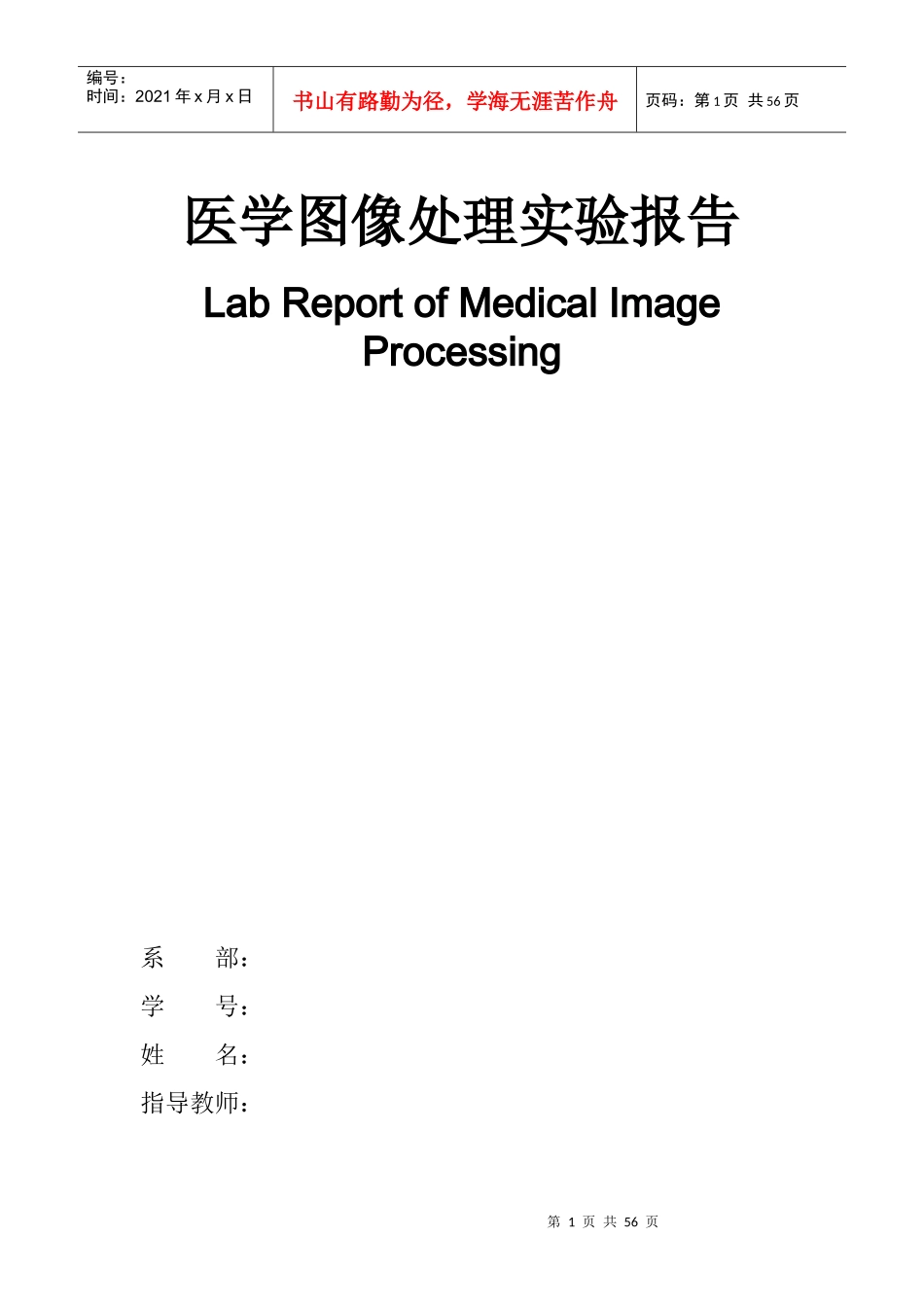

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页医学图像处理实验报告LabReportofMedicalImageProcessing系部：学号：姓名：指导教师：第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页实验1MATLAB基本操作及函数用法1.1实验原理介绍1.1.1读取函数函数imread可以将图像读入MATLAB环境，语法为：imread('filename')其中filename是一个含有图像文件全名的字符串（包括任何可用的扩展名）。例如命令行>>f=imread('chestxray.jpg');将JPEG图像chestxray读入图像数组f中。函数size可以给出一副图像的行数和列数：>>size(f)ans-10241024函数whos可以显示一个数组的基本附加信息。例如，语句>>whosfwhos行结尾处的分号对结果没有影响。1.1.2显示图像一般使用函数imshow显示，其基本语法为：imshow(f,G)其中，f是一个图像数组，G是显示该图像的灰度级数。若G省略，默认为256。语法：imshow{f,[lowhigh]}会将所有小于或等于low的值都显示为黑，所有大于或等于high的值都显示为白色。介于low和high之间的值将以默认的级数显示为中等亮度值。当用imshow显示另外一幅图像时，MATLAB会在屏幕上用新图像替换旧图像，为保持第一幅图像并同时显示第二副图像，可以使用如下figure函数：>>figure,imshow(g)要了解图像文件的其他详细信息，可以使用imfinfo函数，其语法结构为：imfinfofilename其中，filename是存储在磁盘中的图像全名。第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页1.1.3保存图像使用函数imwrite可以将图像写在磁盘上，该函数语法为：imwrite(f,‘filename’)下面的命令可以把图像f写为TIFF格式，在默认情况下使用语句>>imwrite(f,'patient10_run1','tif')或>>imwrite(f,'patient10_run1.tif')会将文件保存到当前的工作目录中。另外，如果是JPEG图像，其语法可以为：imwrite(f,'filename.jpg','quality',q)其中q是一个在0到100之间的整数（q越小，图像退化越严重）。函数imwrite另一种常用但只用于tif图像的语法为：imwrite(g,‘filename.tif’,‘compression’,‘parameter’,…‘resolution’,[colresrowres])其中，‘parameter’有三种情况：为‘none’表示无压缩，‘packbits’表示比特压缩包压缩（非二值图像默认参数），‘ccitt’表示ccitt压缩（二值图像默认参数）。colres为列分辨率。1.1.4数据类型见下表：表格0-1数据类型。前8项数值类，第9项字符类，第10项逻辑类。名称描述double双精度浮点数，范围【-10308,10308】（8比特每像素）unit8无符号8比特整数，范围【0,255】（1比特每像素）unit16无符号16比特整数，范围【0,65535】（2比特每像素）unit32无符号32比特整数，范围【0,4294967295】（4比特每像素）int8有符号8比特整数，范围【-128,127】（1比特每像素）int16有符号16比特整数，范围【-32768,32767】（2比特每像素）int32有符号32比特整数，范围【-2147483648,2147483647】（4比特每像素）single单精度浮点数，范围【-1038，1038】（4比特每像素）char字符（2比特每像素）logical值为0或者1（1比特每像素）第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页1.1.5图像类型主要分为4种：亮度图像（Intensityimage）二值图像（Binaryimage）索引图像（Indexedimage）RGB图像（RGBimage）注意：一副图像的特征是由数据类和图像类这两者来表征的。例如，“unit8亮度图像”表示一副像素都是unit8数据类的亮度图像。1.1.6数据类与图像类型之间的转换（1）数据类间的转换通用语法为：B=data_class_name(A)其中，data_class_name可以为表1第一列中的任意一项。（2）图像类和数据类型间的转换见下表：表格0-2IPT中用于进行图像类和数据类转换的函数名称将输入转换为有效的图像数据类im2unint8unit8logical,uint8,uint16,doubleim2uint16unit16logical,uint8,uint16,doublemat2graydouble,范围【0,1】doubleim2doubledoublelogical,uint8,uint16,doubleim2bwlogicaluint8,...
