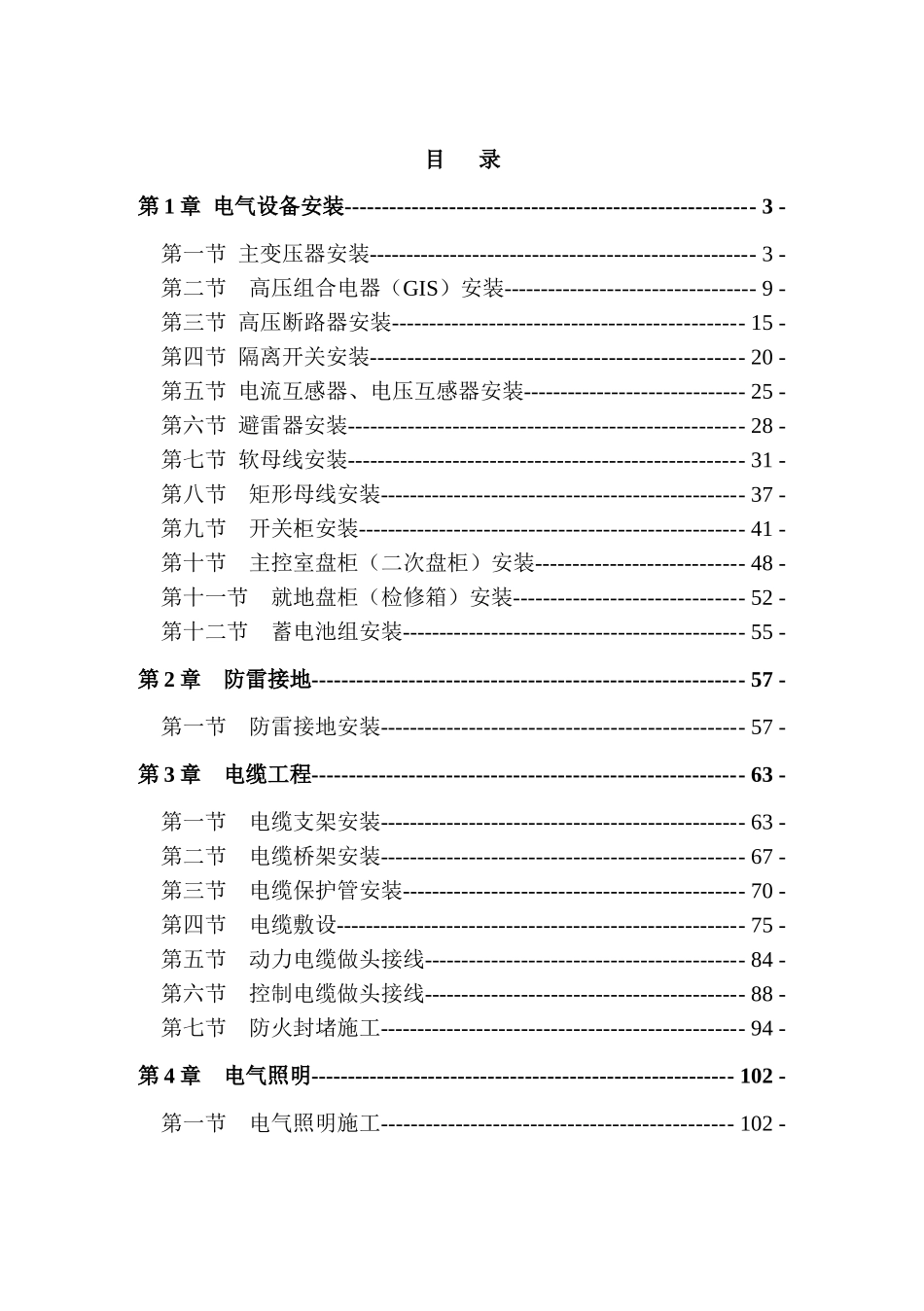

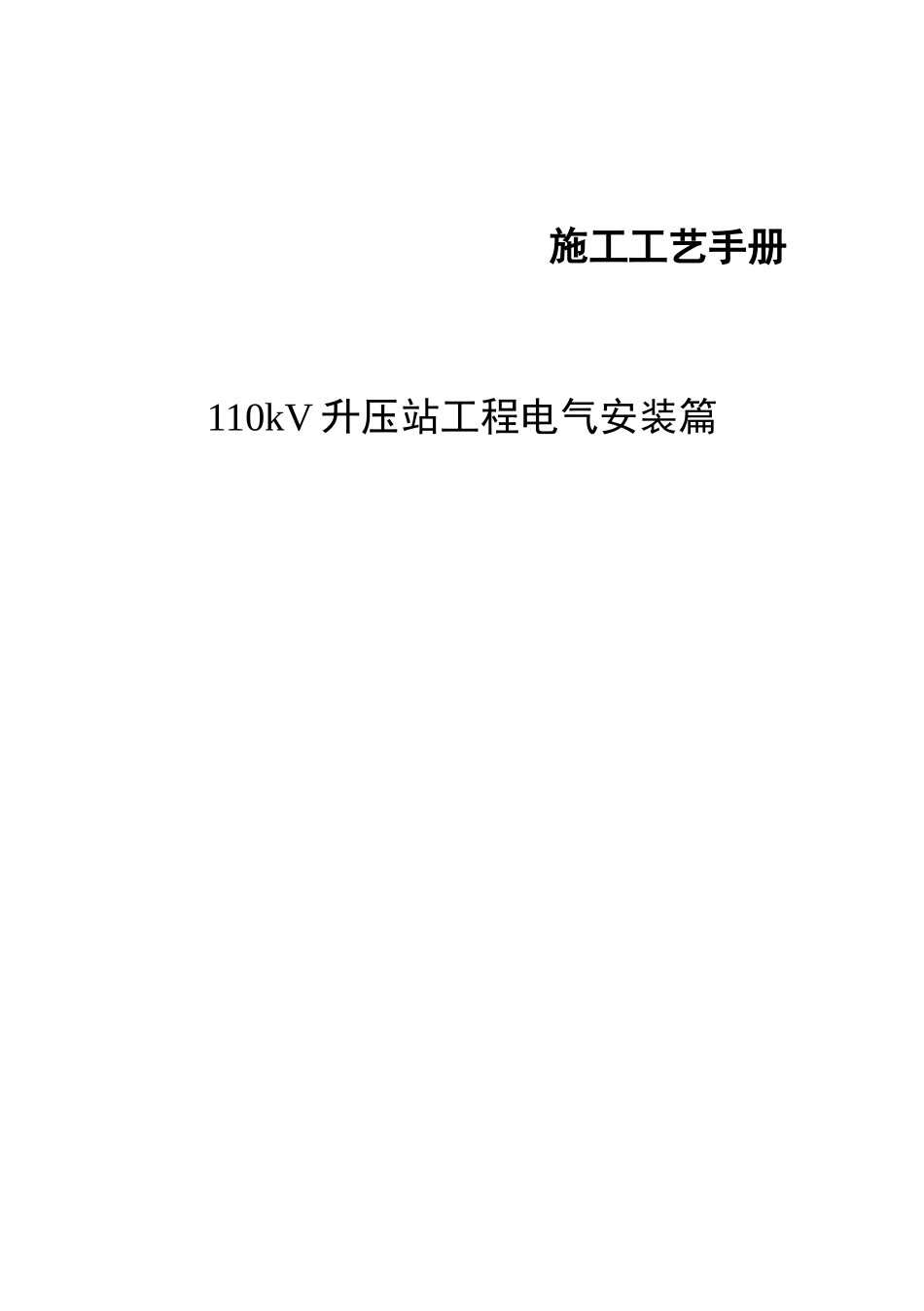

施工工艺手册110kV升压站工程电气安装篇目录第1章电气设备安装-------------------------------------------------------3-第一节主变压器安装----------------------------------------------------3-第二节高压组合电器（GIS）安装----------------------------------9-第三节高压断路器安装-----------------------------------------------15-第四节隔离开关安装--------------------------------------------------20-第五节电流互感器、电压互感器安装------------------------------25-第六节避雷器安装-----------------------------------------------------28-第七节软母线安装-----------------------------------------------------31-第八节矩形母线安装-------------------------------------------------37-第九节开关柜安装----------------------------------------------------41-第十节主控室盘柜（二次盘柜）安装----------------------------48-第十一节就地盘柜（检修箱）安装-------------------------------52-第十二节蓄电池组安装----------------------------------------------55-第2章防雷接地----------------------------------------------------------57-第一节防雷接地安装-------------------------------------------------57-第3章电缆工程----------------------------------------------------------63-第一节电缆支架安装-------------------------------------------------63-第二节电缆桥架安装-------------------------------------------------67-第三节电缆保护管安装----------------------------------------------70-第四节电缆敷设-------------------------------------------------------75-第五节动力电缆做头接线-------------------------------------------84-第六节控制电缆做头接线-------------------------------------------88-第七节防火封堵施工-------------------------------------------------94-第4章电气照明---------------------------------------------------------102-第一节电气照明施工-----------------------------------------------102-第1章电气设备安装第一节主变压器安装1.1施工工艺质量要求1.1.1变压器就位位置符合设计规定，其横向、纵向以及标高误差均小于5mm，且套管与封闭母线中心线一致。1.1.2冷却装置在安装前应按照制造厂规定的压力值用气压或油压进行密封试验，并应符合下列要求：①冷却器、强迫油循环风冷却器，持续30min应无渗漏。②强迫油循环水冷却器，持续1h应无渗漏，水、油系统应分别检查渗漏。1.1.3风扇电动机及叶片安装应牢固，转动灵活，转向正确且无卡涩。1.1.4外接油管路在安装前，应进行彻底除锈并清洗干净。1.1.5升高座、套管安装前，各项试验应合格，且与出厂试验数值相符。1.1.6升高座法兰面必须与本体法兰面平行就位，放气塞位置应在升高座最高面。1.1.7充油套管的油位指示应面向外侧。1.1.8均压环表面应光滑无划痕，安装牢固且方向正确；均压环易积水部位最低点应有排水孔。1.1.9储油柜油位表动作应灵活，指示应与储油柜的真实油位相符。1.1.10气体继电器安装前应经检验合格，动作整定值符合定值要求，且继电器箭头标志应指向油枕侧。41.1.11压力释放装置的安装方向应正确，阀盖和升高座内部应清洁，密封严密，电接点动作准确，绝缘性能、动作压力值应符合产品技术文件要求。1.1.12吸湿剂应干燥，油封油位应在油面线上。1.1.13温度计安装前应进行校验，信号接点动作应正确，导通应良好。1.1.14膨胀式信号温度计的细金属软管不得压扁和急剧扭曲，其弯曲半径不得小于50mm。1.1.15冷却系统控制箱应有两路交流电源，自动互投传动应正确、可靠。1.1.16绝缘油必须按现行的国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定试验合格后，方可注入变压器中。1.1.17220kV及以上的变压器应进行真空处理，220kV-500kV变压器的真空度不应大于133Pa，且保持时间不得低于8h；750kV的变压器真空度不应大于13Pa，且保持时间不得低于48h。1.1.18注入变压器的油温应高...
