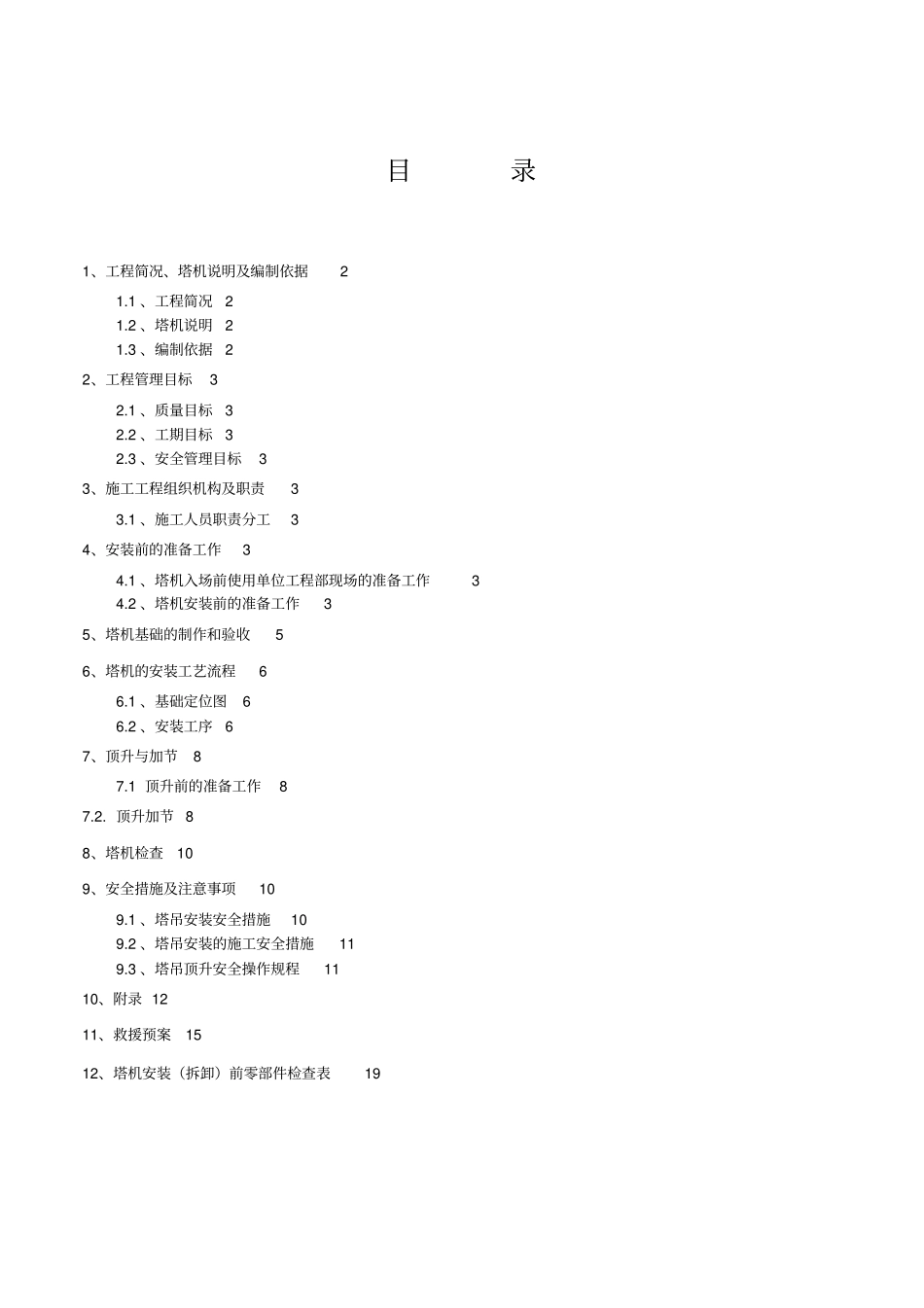

目录1、工程简况、塔机说明及编制依据21.1、工程简况21.2、塔机说明21.3、编制依据22、工程管理目标32.1、质量目标32.2、工期目标32.3、安全管理目标33、施工工程组织机构及职责33.1、施工人员职责分工34、安装前的准备工作34.1、塔机入场前使用单位工程部现场的准备工作34.2、塔机安装前的准备工作35、塔机基础的制作和验收56、塔机的安装工艺流程66.1、基础定位图66.2、安装工序67、顶升与加节87.1顶升前的准备工作87.2.顶升加节88、塔机检查109、安全措施及注意事项109.1、塔吊安装安全措施109.2、塔吊安装的施工安全措施119.3、塔吊顶升安全操作规程1110、附录1211、救援预案1512、塔机安装（拆卸）前零部件检查表19塔吊安装及拆卸施工方案1、工程简况、塔机说明及编制依据1.1、工程简况邯郸市军师府邸工程A区3标段位于邯郸市联纺东路以北，秦皇大街（站前大街）以东，建安路（新区纬六路）以南，新区经六街以西，包括A7#住宅楼、A8#住宅楼、A13#住宅楼、A区商铺6段（A21）、A24地下车库。A7#住宅楼地下3层，地上33层，建筑面积32173.73m2，建筑高度96.2m，A8#住宅楼地下3层，地上33层，建筑面积32228.78m2，建筑高度96.2m，A13#住宅楼地下3层，地上31层，建筑面积15351.02m2，建筑高度90.40m。A区商铺6段（A21）地上2层，建筑面积720.54m，建筑高度8.29m，框架结构。为保证施工顺利进行，现场设置四台塔吊，塔吊型号分别为2台QTZ63、2台QTZ50，QT63塔吊有效工作幅度为56M，高度约为100M，主要用于住宅楼和地下车库及辅助建设的施工。塔吊的具体位布置位置:A7楼塔吊坐标X=49774.597，Y=55083.371，主要用于A7#楼、地下车库的施工；A8楼塔吊坐标X=49778.593，Y=49774.597，，主要用于A8楼及地下车库的施工；A13楼塔吊坐标X=49861.319，Y=55065.243，，主要用于A13楼以及地下车库的施工；A24车库塔吊坐标X=44927.421，Y=55064.256，主要用于地下车库的施工。1.2、塔机说明A8采用QTZ63（TC5610）型塔机。本塔机为济南东岳起重通信设备有限公司生产的QTC63(5610)型上回转自升多用途塔机：额定起重力矩630KN/m最大工作幅度60m最大额定起重量为6t最大幅度额定起重量1t有效高度40/130m1.3、编制依据1.3.1、现场施工平面布置图和施工组织设计；1.3.2、《QTC63(5610)塔式起重机使用说明书》1.3.3、《特种设备安全监察条例》（国务院第373号令）1.3.4、《塔式起重机安全规程》（GB5144-2006）1.3.5、《建筑施工高处作业安全技术规范》（JGJ80-91）1.3.6、《建筑施工用电安全技术规范》（JGJ46-2005）1.3.7、《建设工程安全生产条例》（国务院第393号令）1.3.8、《起重机用钢丝绳检验和报废实用规范》（GB/T5972-2006）1.3.9、《建筑机械使用安全技术规程》（JGJ33-2001）1.3.10、《建筑起重机械安全监督管理规定》（建设部第166号令）1.3.11、《生产安全事故报告和调查处理条例》（国务院第493号令）1.3.12、《塔式起重机安全操作规程》以及相关规定。2、工程管理目标2.1、质量目标2.1.1、施工工艺执行率100%；2.1.2、工程竣工一次验收合格率100%；2.1.3、确保设备安全无故障运行，现场服务满意率100%；2.2、安全管理目标2.2.1、特种作业人员持证上岗率100%；2.2.2、安全防护用品正确配备率100%；2.2.3、无高空坠落事故、触电事故、起重设备坍塌事故及重伤事故的发生。3、安装前的准备工作3.1、塔机入场前使用单位工程部现场的准备工作3.1.1、根据施工组织设计对塔机进行合理布置和准确定位。3.1.2、为满足塔机安装及正常使用，配备符合安全要求的专用配电箱，并距塔机中心不大于3m，QTC63型塔机正常工作需用电容量为：35kw3.1.3、清理进场道路，清理回填并夯实塔机基础20m范围内的场地，以便于进场塔机部件的摆放和部件地面组装。3.1.4、对所用汽车吊进行全面检查，特别是安全装置及钢丝绳及各运动部件，确保在安装过程中的安全使用。4、塔机安装前本公司的准备工作4.1.1、施工技术准备4.1.1.1、工程部技术人员必须提前进行现场实地勘测，仔细地考虑在安装及以后拆卸中可能碰到的问题，制定切实可行的施工方案，确保施工顺利安全的进行。4.1.2、安装前塔机的检查、维护4.1.2.1、做好保养...
