KB317A称重显示器介绍VIP免费

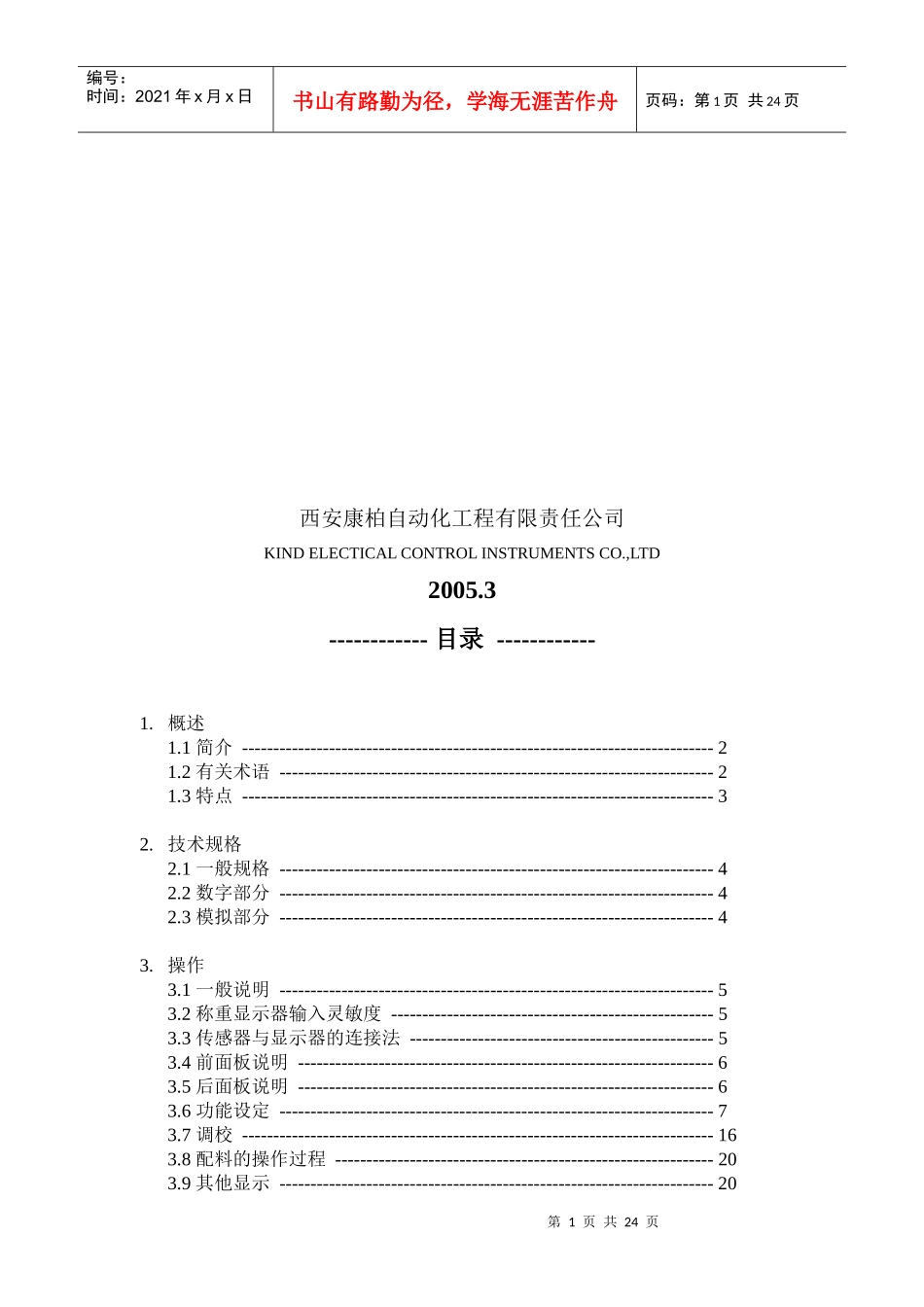

KB317A称重显示器INSTRUCTIONMANUAL使用说明书第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页西安康柏自动化工程有限责任公司KINDELECTICALCONTROLINSTRUMENTSCO.,LTD2005.3------------目录------------1.概述1.1简介----------------------------------------------------------------------------21.2有关术语----------------------------------------------------------------------21.3特点----------------------------------------------------------------------------32.技术规格2.1一般规格----------------------------------------------------------------------42.2数字部分----------------------------------------------------------------------42.3模拟部分----------------------------------------------------------------------43.操作3.1一般说明----------------------------------------------------------------------53.2称重显示器输入灵敏度----------------------------------------------------53.3传感器与显示器的连接法-------------------------------------------------53.4前面板说明-------------------------------------------------------------------63.5后面板说明-------------------------------------------------------------------63.6功能设定----------------------------------------------------------------------73.7调校----------------------------------------------------------------------------163.8配料的操作过程-------------------------------------------------------------203.9其他显示----------------------------------------------------------------------20第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页4.显示器外形图显示器外形图---------------------------------------------------------------------21附录KB317A功能一览表-------------------------------------------------------------221.概述1.1简介KB317A称重显示器是本公司研制的新一代智能称重测量显示器。采用了业界最为先进的MSP处理器和高精度A/D转换器。控制器内部采用多级光电隔离和滤波环节,保证控制器的精度和稳定性。控制器采用双组发光数码管显示,24位A/D转换器。控制器配置应变传感器接口,用来将现场的称重传感器信号放大、修正后显示并以4――20mA形式输出。本控制器体积小、功能强大，可广泛地用于各种配料系统。1.2有关术语自重:能使称重传感器产生输出电压的承载器本身的重量。分度间距：指显示间距与倍数的比例。分度间距数值只能选择数值1、2、5中的某一个。第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页激励电压：指由显示器提供用以驱动称重传感器的电压。测力与称重传感器：测力与称重传感器是一种将所受力或重量转换成电压的部件。一个测力与称重传感器包括两个部分：第一部分是能根据所受力大小而线形变形的金属部件；第二部分是可根据金属部件的变形大小而改变其电阻的应变片。传感器输出灵敏度：指从传感器输出的电压与激励电压的比率。最大量程：指为称重显示器设计（略去小数点后）可显示的最大数值。倍数：倍数是用来确定小数点位置或加在读数后零的个数。例如：如果读数为234，则倍数显示器显示1234.123.4.012.34.001.234.0001.0234分辨率：指最大量程与显示分度间距之比例。秤量间距：指重量显示器对秤的承载器上单位标准重量变化所示的数值。1.3特点●可用于所有电阻应变式测力与称重式传感器。●采用微处理器控制操作。●选用清晰稳定的13mm6位LED数码管显示。●显示之重量可选用如下不同的分度间距：1，2，5。●上下限超载时，显示“U_OL”，“D_OL”。第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页●可选择5个小数点位置。●自动零位跟踪。●内部分辨率为16,000,000。●转换速率达1000次/秒。2.技...
