d胜大厦楼宇自控系统工程设计方案VIP专享VIP免费

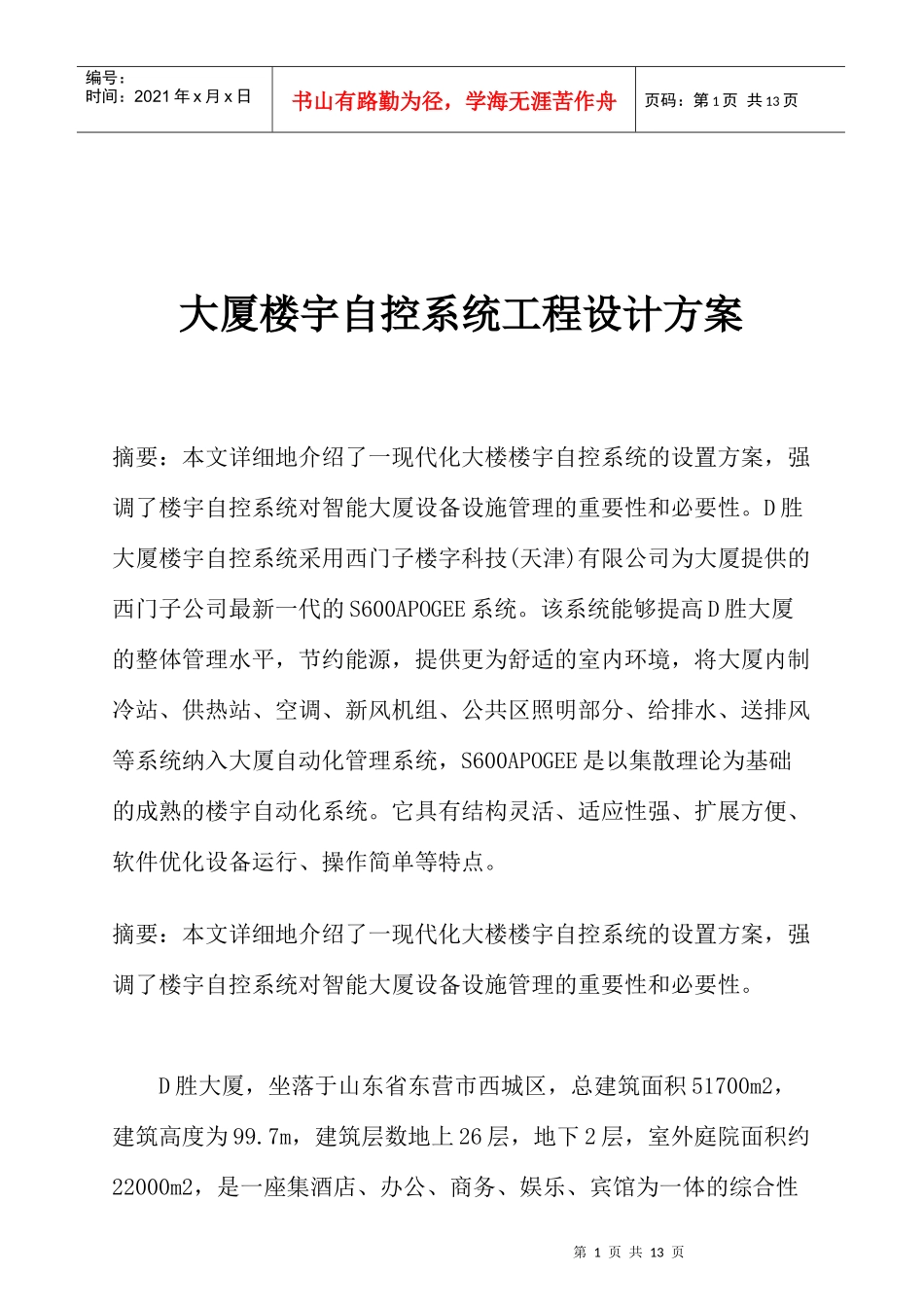

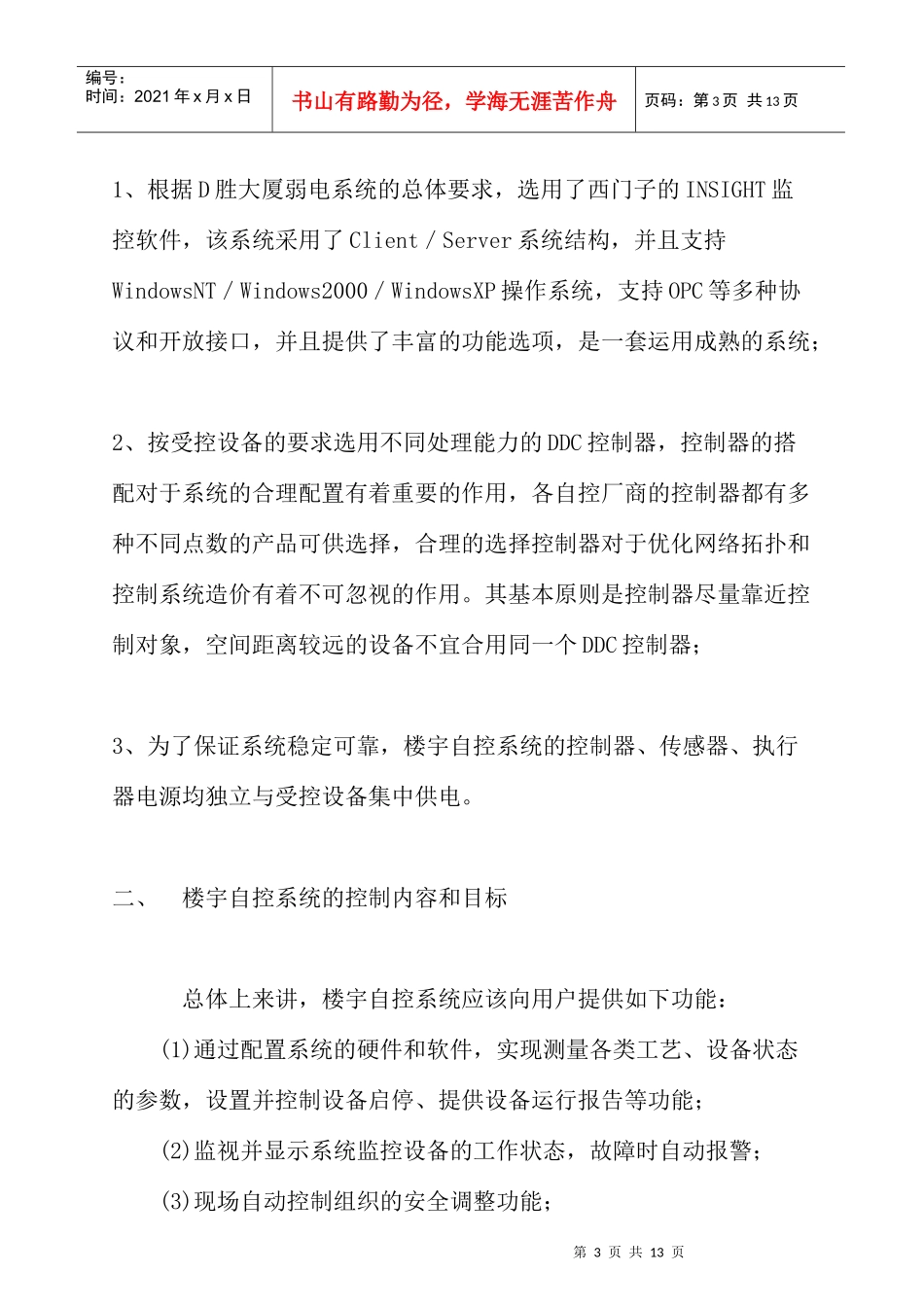

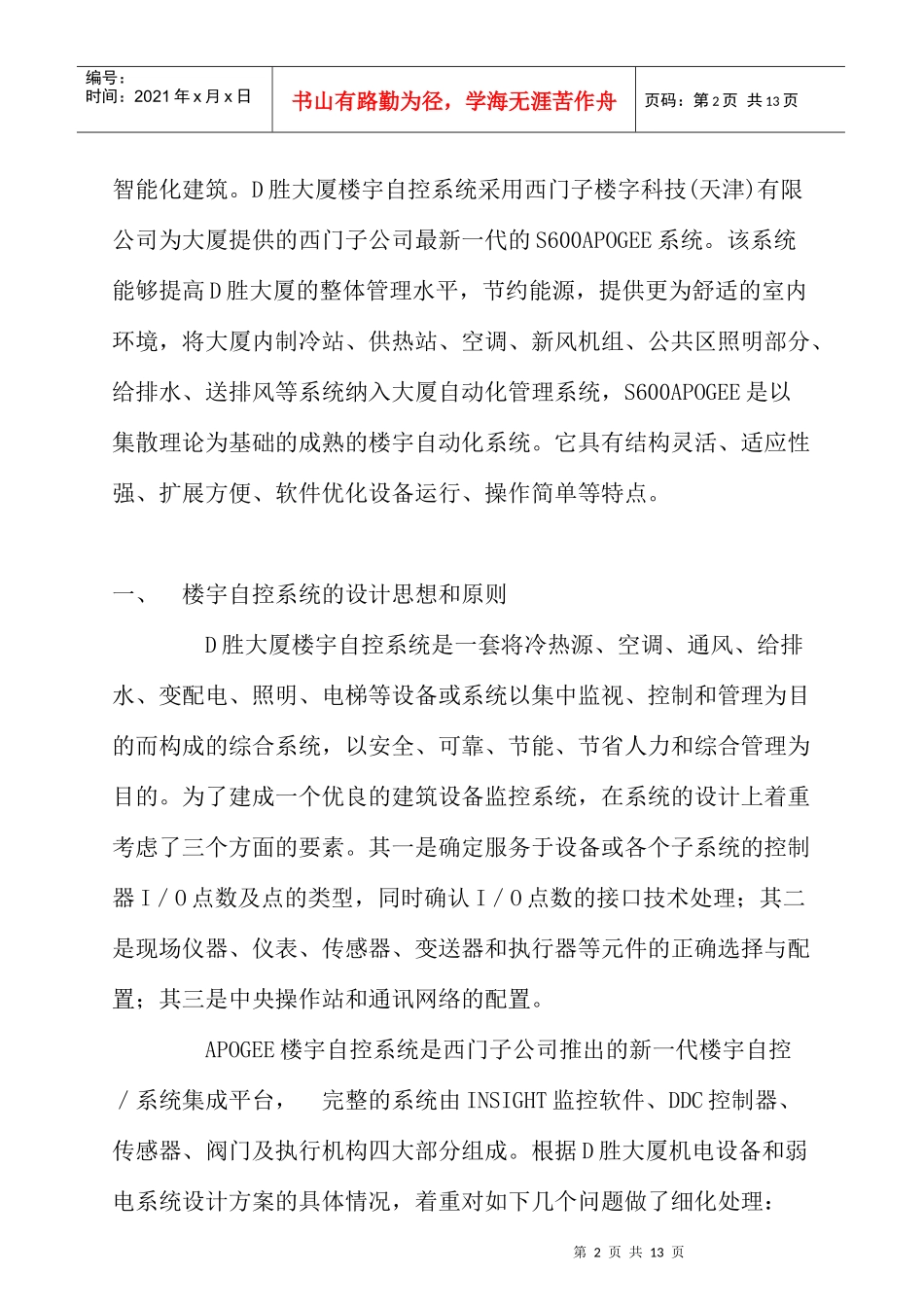

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页大厦楼宇自控系统工程设计方案摘要：本文详细地介绍了一现代化大楼楼宇自控系统的设置方案，强调了楼宇自控系统对智能大厦设备设施管理的重要性和必要性。D胜大厦楼宇自控系统采用西门子楼字科技(天津)有限公司为大厦提供的西门子公司最新一代的S600APOGEE系统。该系统能够提高D胜大厦的整体管理水平，节约能源，提供更为舒适的室内环境，将大厦内制冷站、供热站、空调、新风机组、公共区照明部分、给排水、送排风等系统纳入大厦自动化管理系统，S600APOGEE是以集散理论为基础的成熟的楼宇自动化系统。它具有结构灵活、适应性强、扩展方便、软件优化设备运行、操作简单等特点。摘要：本文详细地介绍了一现代化大楼楼宇自控系统的设置方案，强调了楼宇自控系统对智能大厦设备设施管理的重要性和必要性。D胜大厦，坐落于山东省东营市西城区，总建筑面积51700m2，建筑高度为99.7m，建筑层数地上26层，地下2层，室外庭院面积约22000m2，是一座集酒店、办公、商务、娱乐、宾馆为一体的综合性第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页智能化建筑。D胜大厦楼宇自控系统采用西门子楼字科技(天津)有限公司为大厦提供的西门子公司最新一代的S600APOGEE系统。该系统能够提高D胜大厦的整体管理水平，节约能源，提供更为舒适的室内环境，将大厦内制冷站、供热站、空调、新风机组、公共区照明部分、给排水、送排风等系统纳入大厦自动化管理系统，S600APOGEE是以集散理论为基础的成熟的楼宇自动化系统。它具有结构灵活、适应性强、扩展方便、软件优化设备运行、操作简单等特点。一、楼宇自控系统的设计思想和原则D胜大厦楼宇自控系统是一套将冷热源、空调、通风、给排水、变配电、照明、电梯等设备或系统以集中监视、控制和管理为目的而构成的综合系统，以安全、可靠、节能、节省人力和综合管理为目的。为了建成一个优良的建筑设备监控系统，在系统的设计上着重考虑了三个方面的要素。其一是确定服务于设备或各个子系统的控制器I／O点数及点的类型，同时确认I／O点数的接口技术处理；其二是现场仪器、仪表、传感器、变送器和执行器等元件的正确选择与配置；其三是中央操作站和通讯网络的配置。APOGEE楼宇自控系统是西门子公司推出的新一代楼宇自控／系统集成平台，完整的系统由INSIGHT监控软件、DDC控制器、传感器、阀门及执行机构四大部分组成。根据D胜大厦机电设备和弱电系统设计方案的具体情况，着重对如下几个问题做了细化处理：第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页1、根据D胜大厦弱电系统的总体要求，选用了西门子的INSIGHT监控软件，该系统采用了Client／Server系统结构，并且支持WindowsNT／Windows2000／WindowsXP操作系统，支持OPC等多种协议和开放接口，并且提供了丰富的功能选项，是一套运用成熟的系统；2、按受控设备的要求选用不同处理能力的DDC控制器，控制器的搭配对于系统的合理配置有着重要的作用，各自控厂商的控制器都有多种不同点数的产品可供选择，合理的选择控制器对于优化网络拓扑和控制系统造价有着不可忽视的作用。其基本原则是控制器尽量靠近控制对象，空间距离较远的设备不宜合用同一个DDC控制器；3、为了保证系统稳定可靠，楼宇自控系统的控制器、传感器、执行器电源均独立与受控设备集中供电。二、楼宇自控系统的控制内容和目标总体上来讲，楼宇自控系统应该向用户提供如下功能：(1)通过配置系统的硬件和软件，实现测量各类工艺、设备状态的参数，设置并控制设备启停、提供设备运行报告等功能；(2)监视并显示系统监控设备的工作状态，故障时自动报警；(3)现场自动控制组织的安全调整功能；第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页(4)根据系统记录，管理分析当前和过去运行过程；(5)提供计算和预测工具，用于优化操作参数并组合，实现设备优化使用；(6)实现楼宇自控系统与其他系统数据交换；为此，...
