CFG桩基础施工组织设计方案(DOC23页)VIP免费

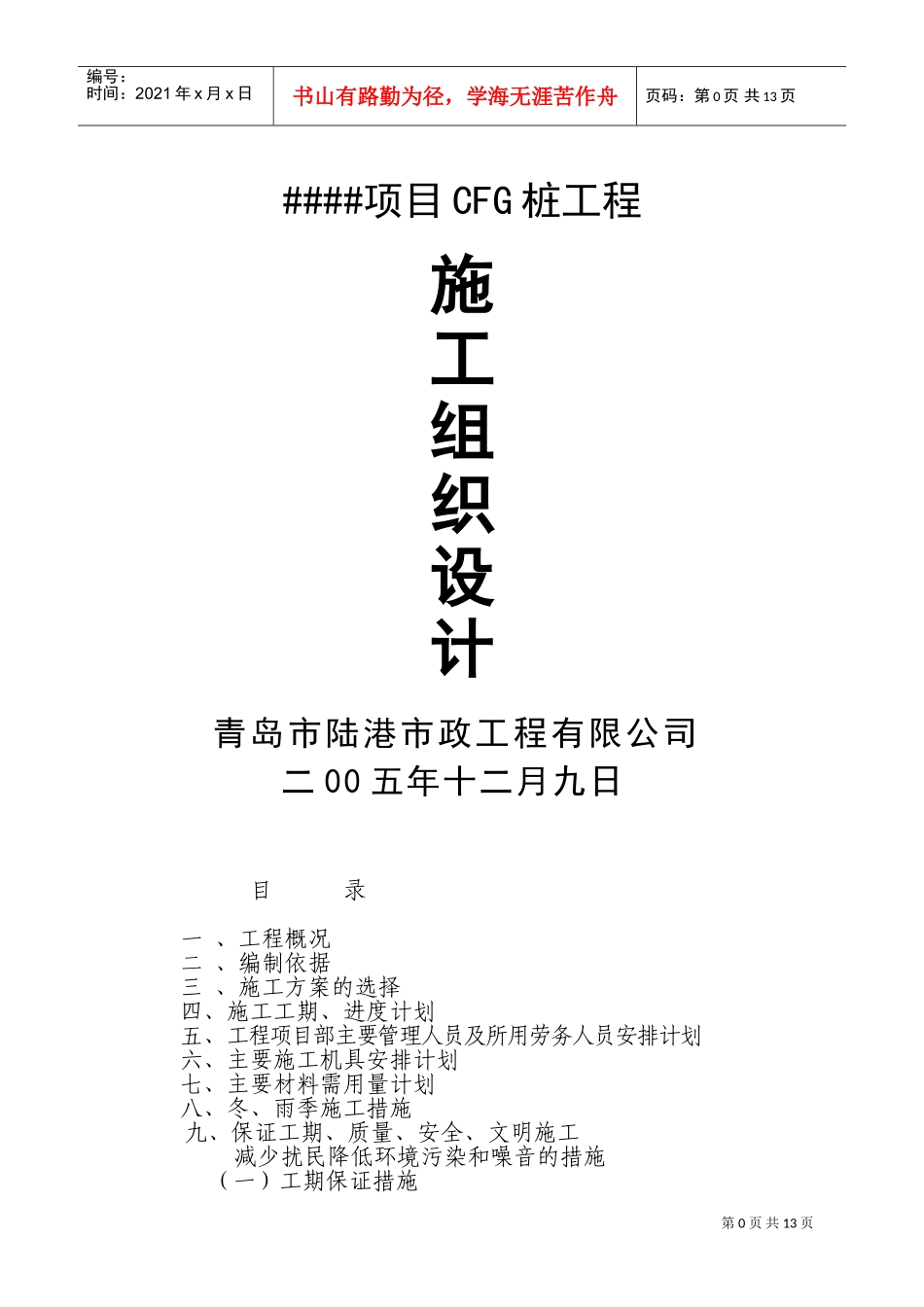

第0页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共13页####项目CFG桩工程施工组织设计青岛市陆港市政工程有限公司二00五年十二月九日目录一、工程概况二、编制依据三、施工方案的选择四、施工工期、进度计划五、工程项目部主要管理人员及所用劳务人员安排计划六、主要施工机具安排计划七、主要材料需用量计划八、冬、雨季施工措施九、保证工期、质量、安全、文明施工减少扰民降低环境污染和噪音的措施（一）工期保证措施第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页（二）质量保证措施（三）安全生产与文明施工措施（四）防止扰民降低环境污染和噪音的措施十、工地临时用电专项方案十一、材料管理制度及节约措施十二、质量标准与验收方法十三、通病及事故处理措施十四、合理化建议十五、施工现场平面布置图前言按照青岛思远石化公司溶剂油项目CFG桩工程施工要求及设计图纸，我公司认真组织技术人员熟悉图纸及相关资料，针对该工程特点认真编写该技术方案及施工组织设计。该工程位于青岛市黄岛经济开发区内。本工程采用水泥粉煤灰碎石桩(简称CFG桩)复合地基加固处理。一、工程概况：（一）工程名称：青岛思远石化公司溶剂油项目CFG桩工程；（二）工程地址：青岛开发区黄张路与淮河路交叉处；(三)桩基形式：原料储罐地基采用水泥粉煤灰碎石桩(简称CFG桩)----单桩设计施工长度13.00m，桩径600mm，桩距1800mm；（四）工程量：CFG桩——约计1600棵(原料储罐按10个计算)、累计设计施工20800.00延长米，约计灌注砼7641.58m3；（五）现场地质情况：根椐中国石油天然气华东勘察设计研究院2001年5月提供的《青岛长鸿石油化工有限公司岩土工程详细勘察报告》，桩长范围内的岩土地层分部如下(具体详见勘察报告)：第一层土，人工填土：由素填土和粉煤灰冲填土两个亚层组成，固结程度较低，呈饱和、欠固结、高灵敏度。厚度约为4m。第二层土，粉质粘土：呈饱和、流塑~软塑状态，具高压缩性、高灵敏度地层。厚度约为6.0m。第三层土，粉质粘土：呈饱和，可塑性状态，属中压缩性地层。厚度约为2.7m。第四层土，花岗岩全风化带：呈饱和，可塑~硬塑状态，属中~低缩性地层。厚度约为3.1m。二、编制依据（一）青岛思远石化公司溶剂油项目CFG桩工程施工要求；（二）类似工程施工经验；（三）采用的主要规范：（1）《建筑地基基础工程施工质量验收规范》GBJ50202-2002；（2）《石油化工钢储罐地基与基础施工及验收规范》SH3528-第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页93；（3）《长螺旋钻孔泵压混凝土桩复合地基技术规程》DB13（J）31-2001；（4）《建筑地基处理技术规范》JGJ79-2002；（5）《混凝土强度检验评定标准》GBJ107-2002；（6）《混凝土质量控制标准》GBJ5064-2002；三、主要施工方案的选择(一)施工工艺的选择:根据设计要求，本工程原料储罐区地基采用水泥粉煤灰碎石桩(简称CFG桩)复合地基处理，CFG桩复合地基区别于桩基的主要特点就是:充分考虑发挥桩间土的承载力，所以施工中应尽可能减小桩间土的扰动，又根据本工程场地地质资料，场区地层上部主要由饱和、具高压缩性、高灵敏度的粉质粘土构成，施工中受到触动影响变化比较大。因此，为保证桩身施工质量，尽可能减小桩间土的扰动，确保本项目的顺利进行，合理的选择机械施工工艺，是这次CFG桩施工项目顺利进行的关键。原大炼油项目（1993年）在本项目北侧施工油罐底座地基处理方案选用D400mm挤密碎石桩，沉管成孔、灌注拔管，间隔跳打；因地质属饱和黏性土，桩质量未能得到保证，严重缩颈率达46％，浅层断桩率22％。后采取间隔水泥粉喷桩，钢筋砼桩加固。目前，CFG桩的成桩施工方法大体有三种:振动沉管灌注成桩、长螺旋钻孔灌注成桩、长螺旋钻孔-管内泵压砼灌注成桩，其中:长螺旋钻孔-管内泵压砼灌注成桩，具有施工速度快、桩体密实度高、环境噪音影响较低、对周围桩间扰动影响较小、特别是适合地下水位以下的高灵敏度地层等特点，因此:本CFG桩工程施工工艺拟采用长螺旋钻孔-管内泵压砼灌注成桩工艺。水下泵送砼，边压...
