7 钢卷运输线电气任务书VIP免费

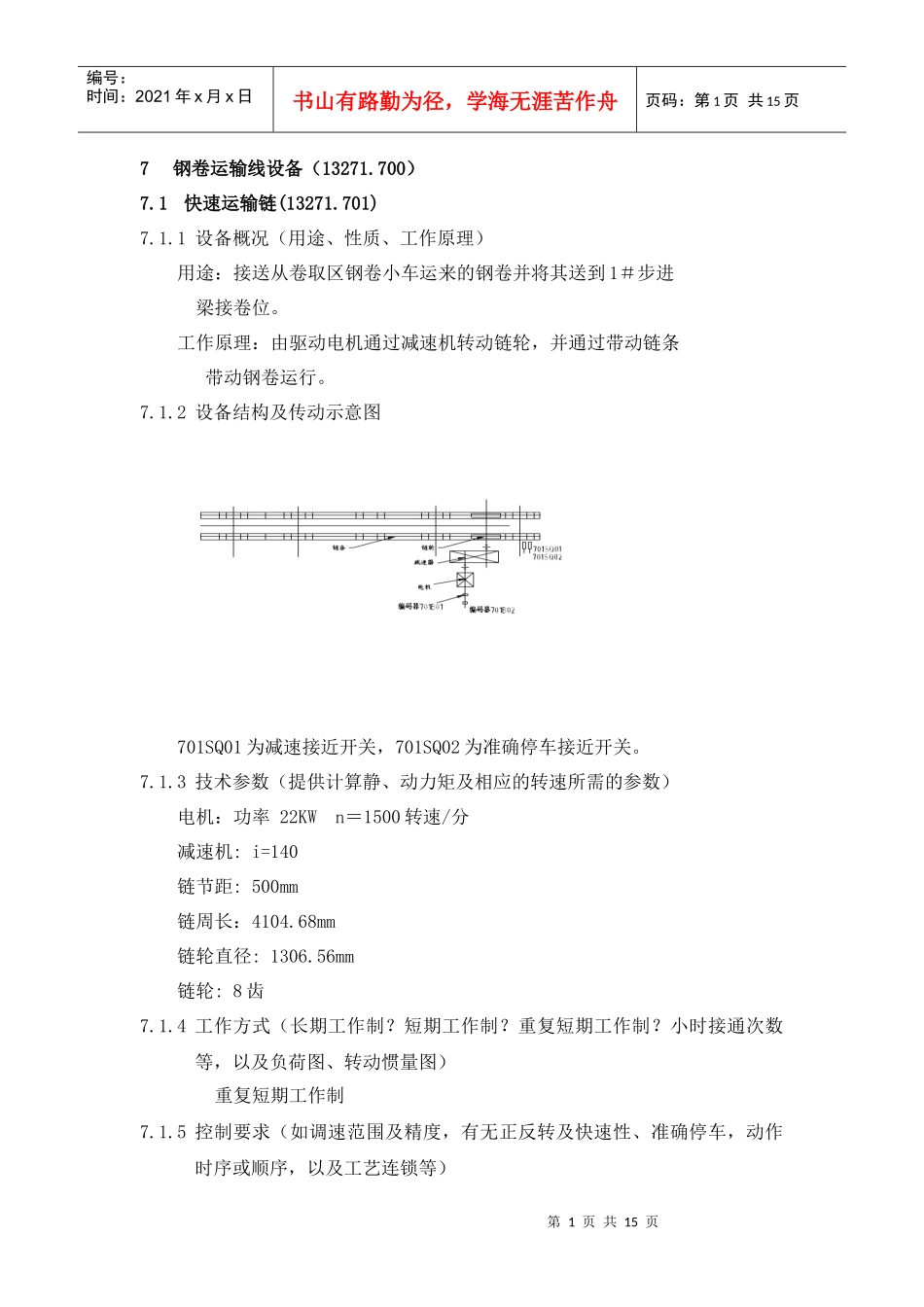

7 钢卷运输线电气任务书_第1页
1/15

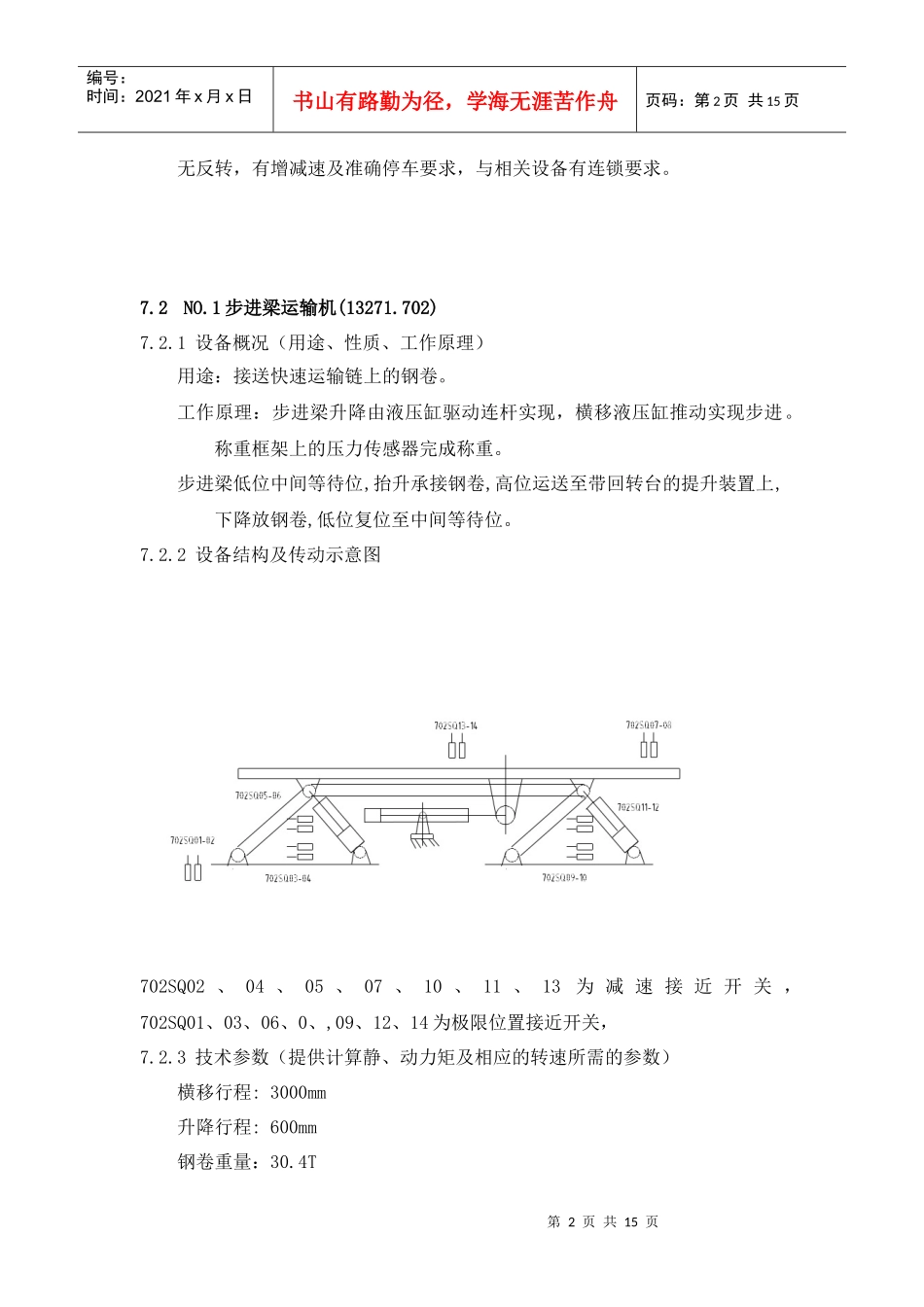

7 钢卷运输线电气任务书_第2页
2/15

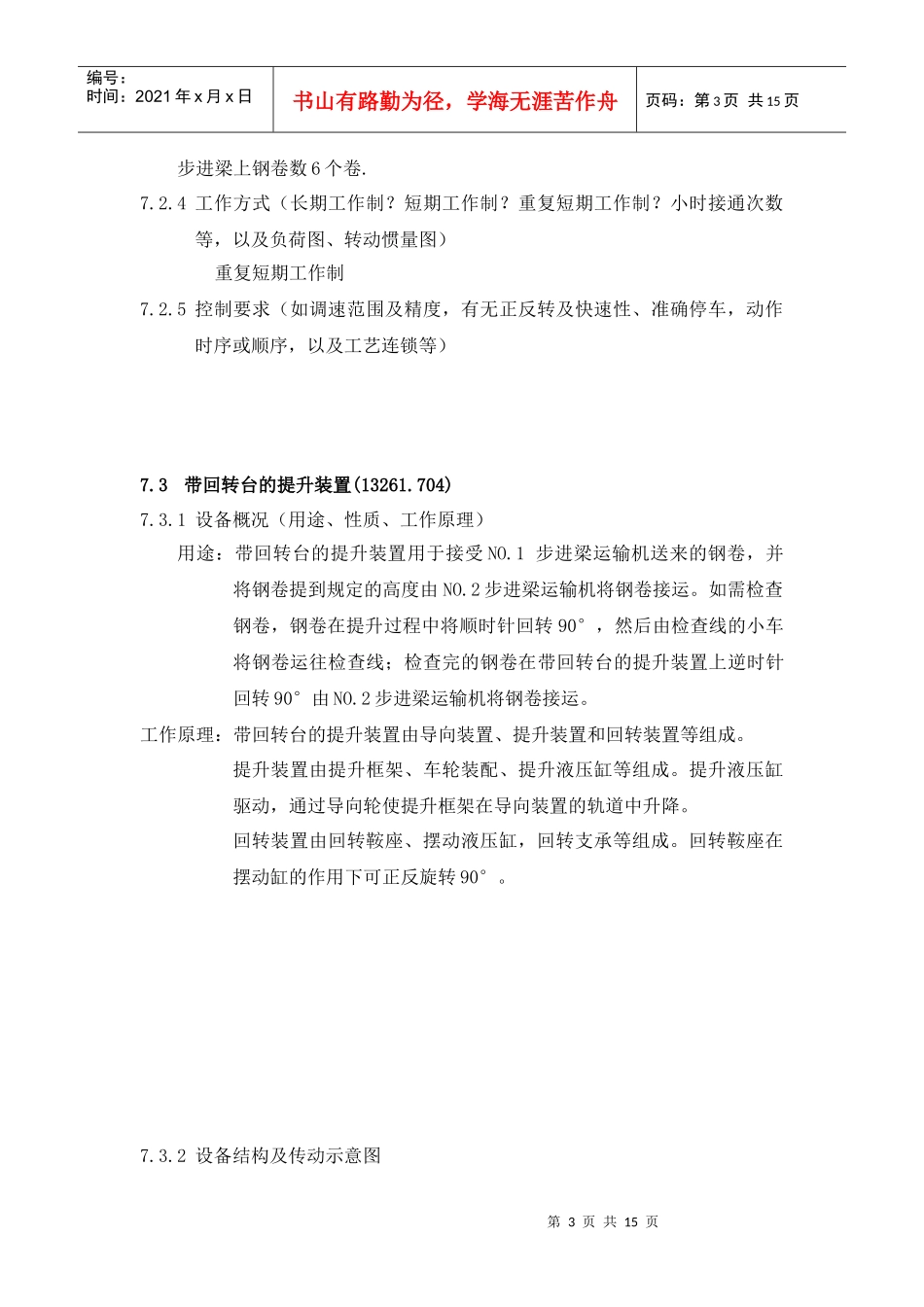

7 钢卷运输线电气任务书_第3页
3/15
第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共15页7钢卷运输线设备(13271.700)7.1快速运输链(13271.701)7.1.1设备概况(用途、性质、工作原理)用途:接送从卷取区钢卷小车运来的钢卷并将其送到1#步进梁接卷位。工作原理:由驱动电机通过减速机转动链轮,并通过带动链条带动钢卷运行。7.1.2设备结构及传动示意图701SQ01为减速接近开关,701SQ02为准确停车接近开关。7.1.3技术参数(提供计算静、动力矩及相应的转速所需的参数)电机:功率22KWn=1500转速/分减速机:i=140链节距:500mm链周长:4104.68mm链轮直径:1306.56mm链轮:8齿7.1.4工作方式(长期工作制?短期工作制?重复短期工作制?小时接通次数等,以及负荷图、转动惯量图)重复短期工作制7.1.5控制要求(如调速范围及精度,有无正反转及快速性、准确停车,动作时序或顺序,以及工艺连锁等)第2页共15页第1页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共15页无反转,有增减速及准确停车要求,与相关设备有连锁要求。7.2NO.1步进梁运输机(13271.702)7.2.1设备概况(用途、性质、工作原理)用途:接送快速运输链上的钢卷。工作原理:步进梁升降由液压缸驱动连杆实现,横移液压缸推动实现步进。称重框架上的压力传感器完成称重。步进梁低位中间等待位,抬升承接钢卷,高位运送至带回转台的提升装置上,下降放钢卷,低位复位至中间等待位。7.2.2设备结构及传动示意图702SQ02、04、05、07、10、11、13为减速接近开关,702SQ01、03、06、0、,09、12、14为极限位置接近开关,7.2.3技术参数(提供计算静、动力矩及相应的转速所需的参数)横移行程:3000mm升降行程:600mm钢卷重量:30.4T第3页共15页第2页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共15页步进梁上钢卷数6个卷.7.2.4工作方式(长期工作制?短期工作制?重复短期工作制?小时接通次数等,以及负荷图、转动惯量图)重复短期工作制7.2.5控制要求(如调速范围及精度,有无正反转及快速性、准确停车,动作时序或顺序,以及工艺连锁等)7.3带回转台的提升装置(13261.704)7.3.1设备概况(用途、性质、工作原理)用途:带回转台的提升装置用于接受NO.1步进梁运输机送来的钢卷,并将钢卷提到规定的高度由NO.2步进梁运输机将钢卷接运。如需检查钢卷,钢卷在提升过程中将顺时针回转90°,然后由检查线的小车将钢卷运往检查线;检查完的钢卷在带回转台的提升装置上逆时针回转90°由NO.2步进梁运输机将钢卷接运。工作原理:带回转台的提升装置由导向装置、提升装置和回转装置等组成。提升装置由提升框架、车轮装配、提升液压缸等组成。提升液压缸驱动,通过导向轮使提升框架在导向装置的轨道中升降。回转装置由回转鞍座、摆动液压缸,回转支承等组成。回转鞍座在摆动缸的作用下可正反旋转90°。7.3.2设备结构及传动示意图第4页共15页第3页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共15页704SQ02、704SQ03、704SQ07为减速接近开关,704SQ01、704SQ04、704SQ08为极限位置接近开关,704SQ05为上升时开始回转位置接近开关,704SQ06为显示卷座上有无钢卷的行程开关,编码器控制00、900回转。7.3.3技术参数(提供计算静、动力矩及相应的转速所需的参数)7.3.4工作方式(长期工作制?短期工作制?重复短期工作制?小时接通次数等,以及负荷图、转动惯量图)重复短期工作制7.3.5控制要求(如调速范围及精度,有无正反转及快速性、准确停车,动作时序或顺序,以及工艺连锁等)摆动缸回转精度为±0.5°。控制顺序及工艺联锁:1、卷座上接卷后(接近开关704SQ06控制),待NO.1步进梁退出后,提升装置开始上升,上升至704SQ05处时回转装置开始回转。2、此时提升装置边上升边回转,上升的减速、极限位置分别由704SQ03、704SQ04控制,回转位置由编码器(704B01)控制。第5页共15页第4页共15页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共15页3、如需检查钢卷,减速、极限位置分别由704SQ07、704SQ08控制,卷座顺时针旋转90°,由检查站...
