《模拟电子技术基础》考试真题VIP免费

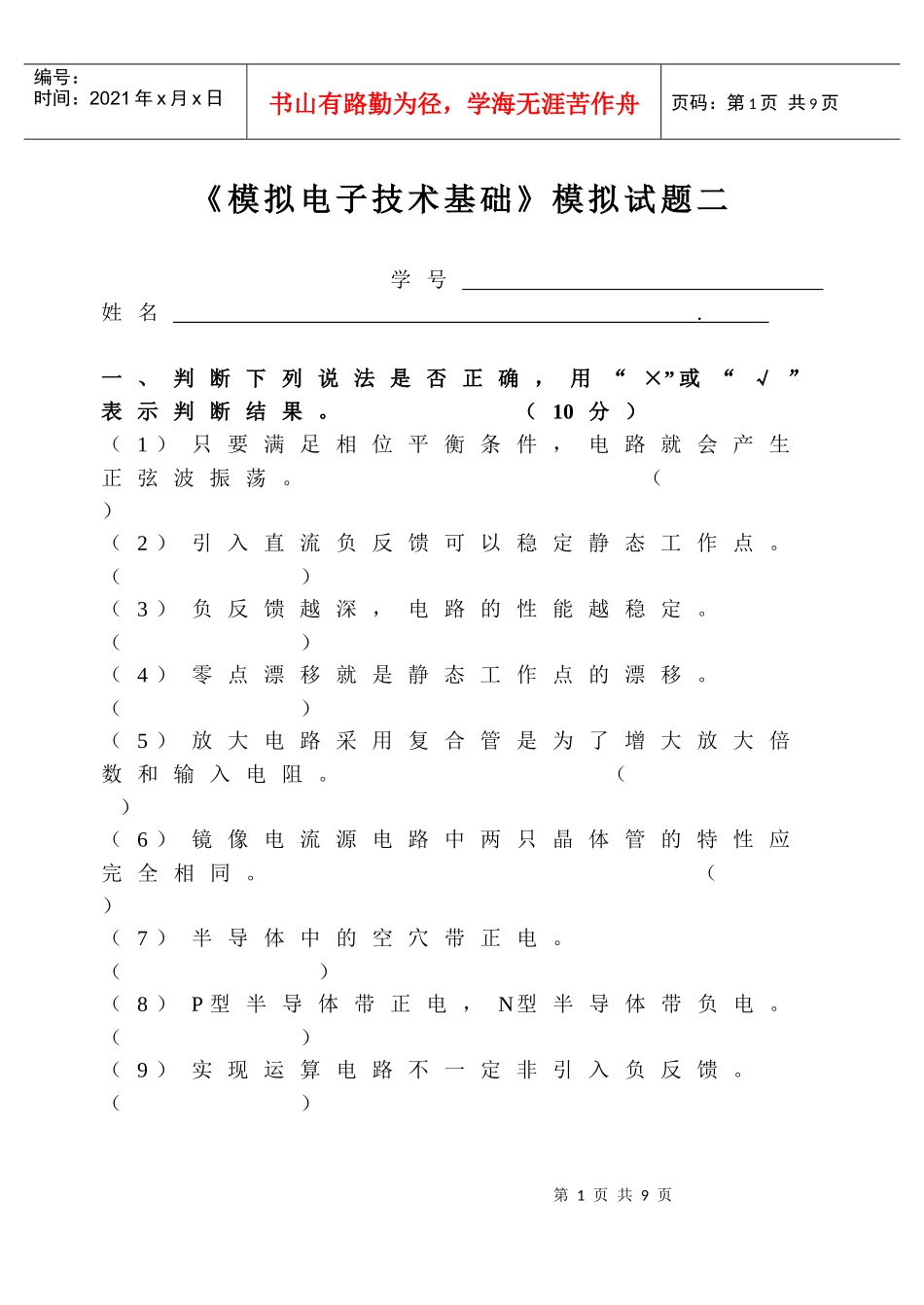

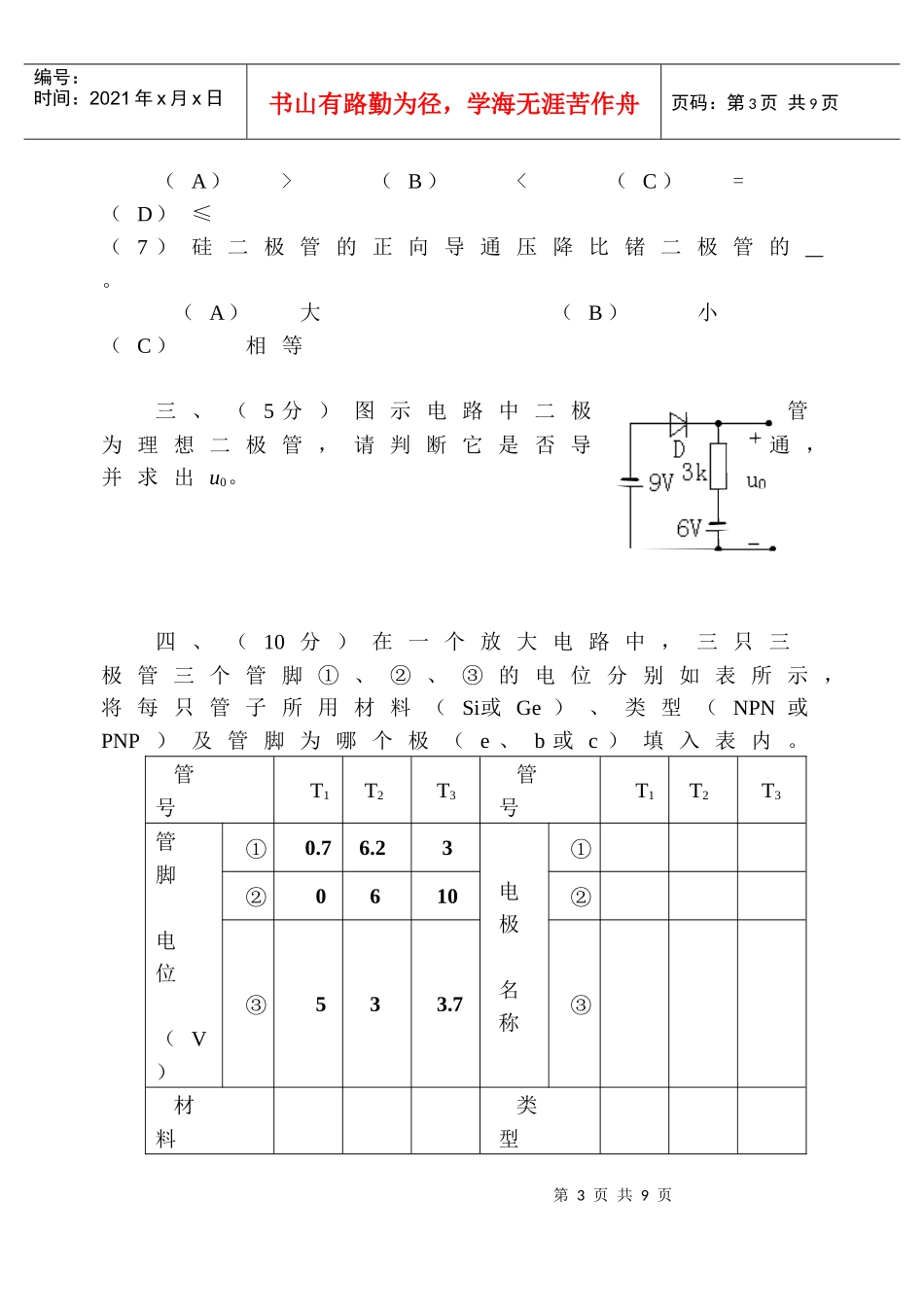

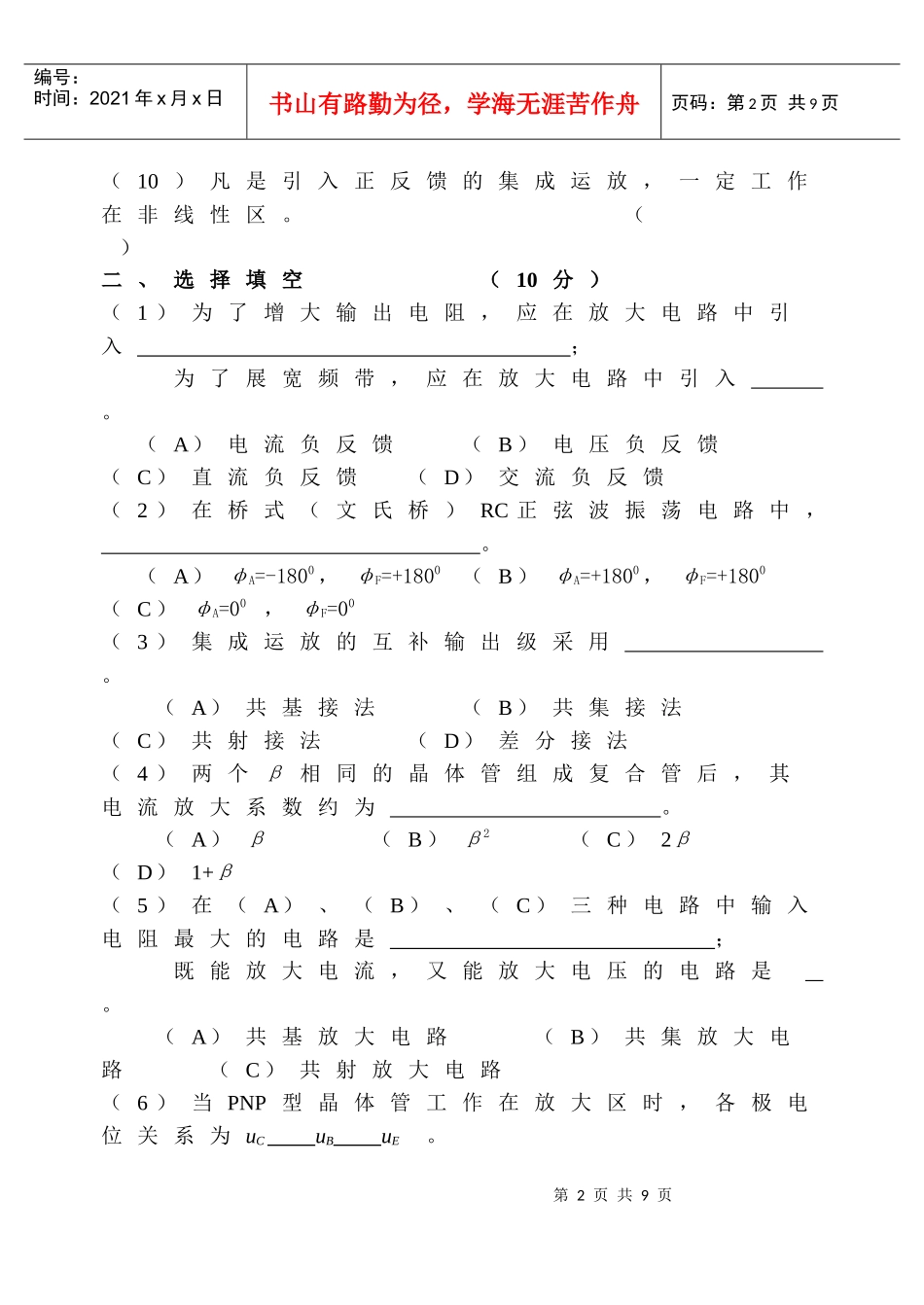

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页《模拟电子技术基础》模拟试题二学号姓名.一、判断下列说法是否正确，用“×”或“√”表示判断结果。（10分）（1）只要满足相位平衡条件，电路就会产生正弦波振荡。（）（2）引入直流负反馈可以稳定静态工作点。（）（3）负反馈越深，电路的性能越稳定。（）（4）零点漂移就是静态工作点的漂移。（）（5）放大电路采用复合管是为了增大放大倍数和输入电阻。（）（6）镜像电流源电路中两只晶体管的特性应完全相同。（）（7）半导体中的空穴带正电。（）（8）P型半导体带正电，N型半导体带负电。（）（9）实现运算电路不一定非引入负反馈。（）第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页（10）凡是引入正反馈的集成运放，一定工作在非线性区。（）二、选择填空（10分）（1）为了增大输出电阻，应在放大电路中引入；为了展宽频带，应在放大电路中引入。（A）电流负反馈（B）电压负反馈（C）直流负反馈（D）交流负反馈（2）在桥式（文氏桥）RC正弦波振荡电路中，。（A）φA=-1800，φF=+1800（B）φA=+1800，φF=+1800（C）φA=00，φF=00（3）集成运放的互补输出级采用。（A）共基接法（B）共集接法（C）共射接法（D）差分接法（4）两个β相同的晶体管组成复合管后，其电流放大系数约为。（A）β（B）β2（C）2β（D）1+β（5）在（A）、（B）、（C）三种电路中输入电阻最大的电路是；既能放大电流，又能放大电压的电路是。（A）共基放大电路（B）共集放大电路（C）共射放大电路（6）当PNP型晶体管工作在放大区时，各极电位关系为uCuBuE。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页（A）>（B）<（C）=（D）≤（7）硅二极管的正向导通压降比锗二极管的。（A）大（B）小（C）相等三、（5分）图示电路中二极管为理想二极管，请判断它是否导通，并求出u0。四、（10分）在一个放大电路中，三只三极管三个管脚①、②、③的电位分别如表所示，将每只管子所用材料（Si或Ge）、类型（NPN或PNP）及管脚为哪个极（e、b或c）填入表内。管号T1T2T3管号T1T2T3管脚电位（V）①0.76.23电极名称①②0610②③533.7③材料类型第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页五、（10分）在图示电路中，已知晶体管静态时UBEQ=0.7V，电流放大系数为β=80，rbe=1.2kΩ，RB=500kΩ，RC=RL=5kΩ，VCC=12V。（1）估算电路的静态工作点、电压放大倍数、输入电阻和输出电阻。（2）估算信号源内阻为RS=1.2kΩ时，˙Aus=˙U0/˙US的数值。六、（10分）在图示电路中，已知VCC=12V，VEE=6V，恒流源电路I=1mA，RB1=RB2=1kΩ，RC1=RC2=10kΩ；两只晶体管特性完全相同，且β1=β2=100，rbe1=rbe2=2kΩ。估算：（1）电路静态时T1和T2管的集电极电位；（2）电路的差模放大倍数Ad、共模放大倍数AC、输入电阻Ri和输出电阻R0第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页七、（5分）在图示OCL电路中，已知T1、T2管的|UCES|=1V，电源电压为±9V，负载电阻RL=8Ω，试计算最大输出功率Pom及效率η。第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页八、（8分）设图示各电路均引入了深度交流负反馈，试判断各电路引入了哪种组态的交流负反馈，并分别估算它们的电压放大倍数。九、（6分）在图示电路中，要求其输入电阻为20kΩ，比例系数为-15，试求解R、RF和R'的阻值。十、（6分）求解图示电路的运算关系式。第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页十一、（9分）将图示电路合理连接，构成桥式（即文氏桥）正弦波振荡电路，并估算电路的振荡频率和R1的最大值。十二、（5分）在图示电路中，已知W7805的输出电压为5V，IW=5mA，R1=1kΩ，R2=200Ω。试求输出电压U0的调节范围。第8页共9页第7页共9页编号：时间：2021年x月x日书山有路勤为径...
