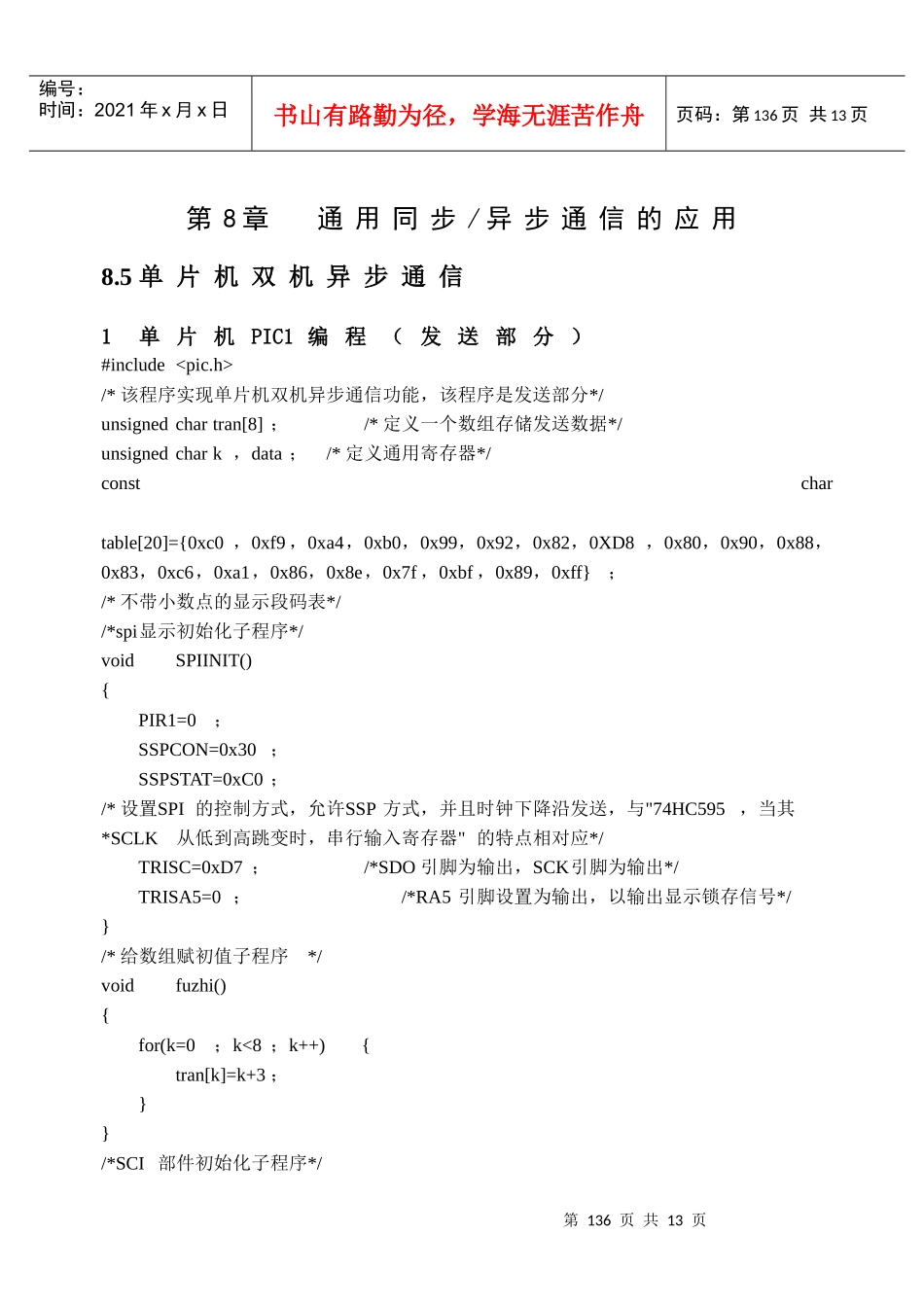

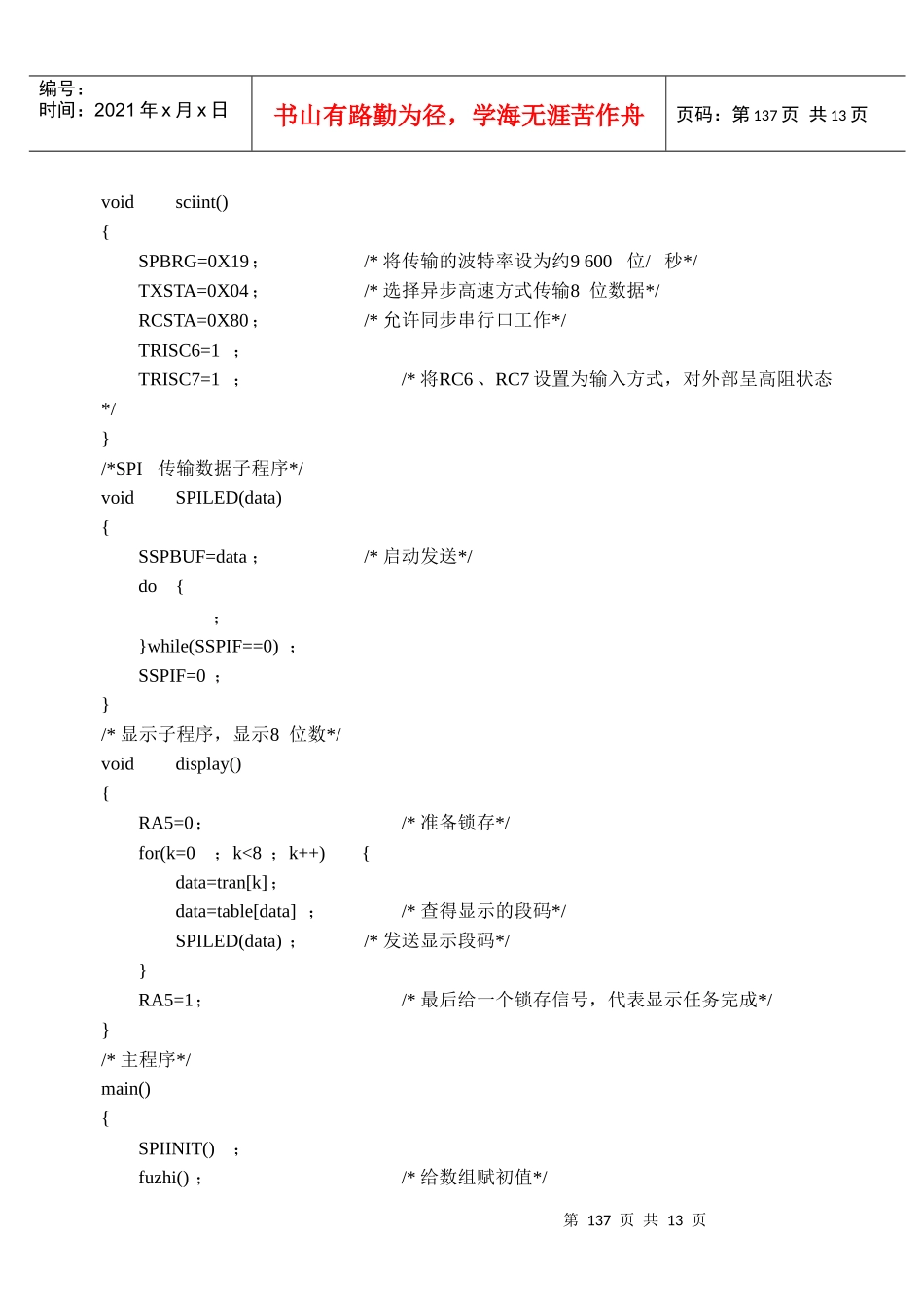

第136页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第136页共13页第8章通用同步/异步通信的应用8.5单片机双机异步通信1单片机PIC1编程（发送部分）#include/*该程序实现单片机双机异步通信功能，该程序是发送部分*/unsignedchartran[8]；/*定义一个数组存储发送数据*/unsignedchark，data；/*定义通用寄存器*/constchartable[20]={0xc0，0xf9，0xa4，0xb0，0x99，0x92，0x82，0XD8，0x80，0x90，0x88，0x83，0xc6，0xa1，0x86，0x8e，0x7f，0xbf，0x89，0xff}；/*不带小数点的显示段码表*//*spi显示初始化子程序*/voidSPIINIT(){PIR1=0；SSPCON=0x30；SSPSTAT=0xC0；/*设置SPI的控制方式，允许SSP方式，并且时钟下降沿发送，与"74HC595，当其*SCLK从低到高跳变时，串行输入寄存器"的特点相对应*/TRISC=0xD7；/*SDO引脚为输出，SCK引脚为输出*/TRISA5=0；/*RA5引脚设置为输出，以输出显示锁存信号*/}/*给数组赋初值子程序*/voidfuzhi(){for(k=0；k<8；k++){tran[k]=k+3；}}/*SCI部件初始化子程序*/第137页共13页第136页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第137页共13页voidsciint(){SPBRG=0X19；/*将传输的波特率设为约9600位/秒*/TXSTA=0X04；/*选择异步高速方式传输8位数据*/RCSTA=0X80；/*允许同步串行口工作*/TRISC6=1；TRISC7=1；/*将RC6、RC7设置为输入方式，对外部呈高阻状态*/}/*SPI传输数据子程序*/voidSPILED(data){SSPBUF=data；/*启动发送*/do{；}while(SSPIF==0)；SSPIF=0；}/*显示子程序，显示8位数*/voiddisplay(){RA5=0；/*准备锁存*/for(k=0；k<8；k++){data=tran[k]；data=table[data]；/*查得显示的段码*/SPILED(data)；/*发送显示段码*/}RA5=1；/*最后给一个锁存信号，代表显示任务完成*/}/*主程序*/main(){SPIINIT()；fuzhi()；/*给数组赋初值*/第138页共13页第137页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第138页共13页sciint()；/*SCI部件初始化*/di()；/*中断禁止*/TXEN=1；/*发送允许*/CREN=1；/*接收数据允许*/for(k=0；k<8；k++){TXREG=tran[k]；/*发出一个字符*/while(1){if(TXIF==1)break；}/*等待写入完成*/while(1){if(RCIF==1)break；/*若收到响应字节，则终止等待*/}RCREG=RCREG；/*读响应字节，清RCIF*/}display()；/*显示发送的数据*/while(1){；}}2单片机PIC2编程（接收部分）#include/*该程序实现单片机双机异步通信功能，该程序是接收部分，并把接收的数据显示在8*个LED上*/unsignedcharrece[8]；/*定义一个数组存储接收数据*/unsignedchark，data；/*定义通用寄存器*/constchartable[20]={0xc0，0xf9，0xa4，0xb0，0x99，0x92，0x82，0XD8，0x80，0x90，0x88，0x83，0xc6，0xa1，0x86，0x8e，0x7f，0xbf，0x89，0xff}；/*不带小数点的显示段码表*//*spi显示初始化子程序*/voidSPIINIT(){第139页共13页第138页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第139页共13页；详细语句见发送程序}/*SCI部件初始化子程序*/voidsciint(){SPBRG=0X19；/*波特率设置与PIC1相同，为约9600位/秒*/TXSTA=0X04；/*异步高速传输*/RCSTA=0X80；/*串行口工作使能*/TRISC6=1；TRISC7=1；/*将RC6、RC7设置为输入方式，对外部呈高阻状态*/}/*SPI传送数据子程序*/voidSPILED(data){；详细语句与见发送程序}/*显示子程序，显示4位数*/voiddisplay(){RA5=0；/*准备锁存*/for(k=0；k<8；k++){data=rece[k]；data=table[data]；/*查得显示的段码*/SPILED(data)；/*发送显示段码*/}RA5=1；/*最后给一个锁存信号，代表显示任务完成*/}/*主程序*/main(){SPIINIT()；/*spi显示初始化*/sciint()；/*SCI部件初始化*/di()；/*中断禁止*/第140页共13页第139页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第140页共13页CREN=1；/*接收允许*/TXEN=1；/*发送允许*/for(k=0；k<8；k++){while(1){if(RCIF==1)break；}/*等待接收数据*/rece[k]=RCREG；/*读取接收数据，同时清掉RCIF*/TXREG=rece[k]；/*发送接收到的数据*/w...

1、当您付费下载文档后，您只拥有了使用权限，并不意味着购买了版权，文档只能用于自身使用，不得用于其他商业用途（如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利）。
2、本站所有内容均由合作方或网友上传，本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺！文档内容仅供研究参考，付费前请自行鉴别。
3、如文档内容存在违规，或者侵犯商业秘密、侵犯著作权等，请点击“违规举报”。

碎片内容

PIC单片机通用同步异步通信的应用

第136页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第136页共13页第8章通用同步/异步通信的应用8

5单片机双机异步通信1单片机PIC1编程（发送部分）#include/*该程序实现单片机双机异步通信功能，该程序是发送部分*/unsignedchartran[8]；/*定义一个数组存储发送数据*/unsignedchark，data；/*定义通用寄存器*/constchartable[20]={0xc0，0xf9，0xa4，0xb0，0x99，0x92，0x82，0XD8，0x80，0x90，0x88，0x83，0xc6，0xa1，0x86，0x8e，0x7f，0xbf，0x89，0xff}；/*不带小数点的显示段码表*//*spi显示初始化子程序*/voidSPIINIT(){PIR1=0；SSPCON=0x30；SSPSTAT=0xC0；/*设置SPI的控制方式，允许SSP方式，并且时钟下降沿发送，与"74HC595，当其*SCLK从低到高跳变时，串行输入寄存器"的特点相对应*/TRISC=0xD7；/*SDO引脚为输出，SCK引脚为输出*/TRISA5=0；/*RA5引脚设置为输出，以输出显示锁存信号*/}/*给数组赋初值子程序*/voidfuzhi(){for(k=0；k
