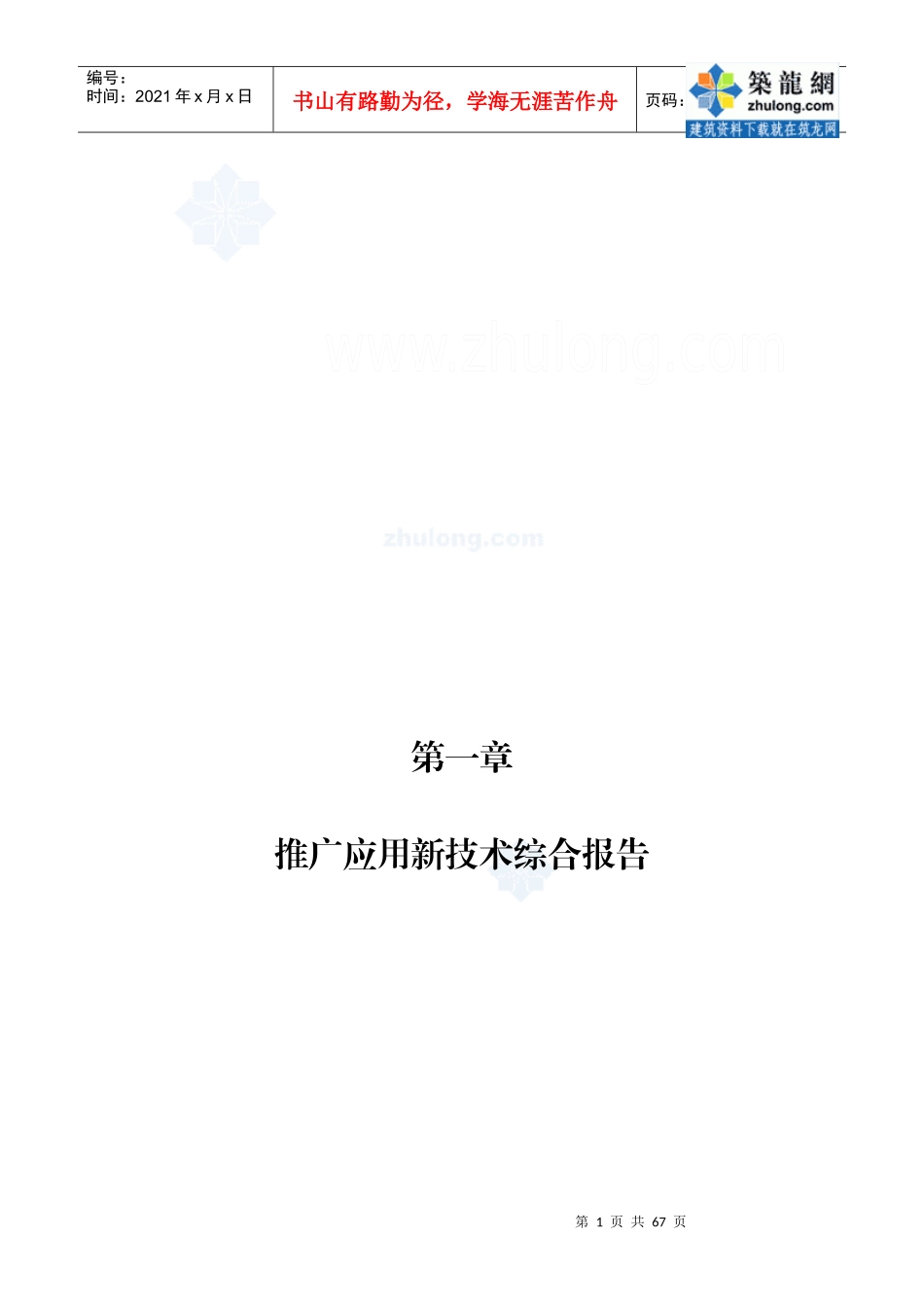

第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共67页第一章推广应用新技术综合报告第2页共67页第1页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共67页一、工程概况福建电力调度通信中心大楼工程有幸成为继福建省博物馆新馆工程通过第四批全国建筑业新技术应用示范工程验收后的由我司承建的又一个全国建筑业新技术应用示范工程。福建电力调度通信中心大楼工程位于福州市，工程总用地面积14933.4m2，建筑物占地面积2733m2，大楼总建筑面积61674m2，其中地下室二层(局部有一夹层)建筑面积18316m2；地上三十一层，建筑面积41356m2；另有设备用房三层，建筑面积2002m2。主楼平面呈菱形，建筑高度为126.7m(至最高使用层)，至设备层顶144.4m，至大楼两侧灯翼最高点167.8m，至微波塔顶206.1m。大楼地下室部份为设备用房与汽车库、自行车库地上部份，1F～3F为裙房公共部份，4F～20F为行政办公用房，21F～31F为中调生产工艺用房，RF1～RF3屋顶设备用房。建筑外墙以玻璃幕墙外墙为主，幕墙有明框玻璃幕墙、隐框玻璃幕墙、铝板幕墙、不锈钢幕墙及带遮阳板明框玻璃幕墙。1F～31F内墙面及地面采用环保型石材板装饰。本工程功能齐全，各专业设备配置先进。本工程于2005年7月经建设部批准确定为第五批全国建筑业新技术应用示范工程。共推广应用了32项新技术，其中采用建设部推广的10项新技术中的27分项。结构柱采用大直径钢管柱，其制作和安装技术要求高，工艺难度大，施工中各工种协调部署要求高，构件焊接量大，焊接技术要求高，为国内罕见。2004年11月开工，2008年1月施工完成并通过竣工验收。二、本工程的示范工程科技进步目标1.1科技进步效益率达1.6%以上；1.2及时总结专项施工技术,积极开展质量小组活动；1.3质量确保“闽江杯”,争创“鲁班奖”；1.4现场文明施工达标；1.5全面落实施工组织设计及其确定的推广应用新技术的目标。三、工程施工的主要特点本工程建筑面积大，高度高，为福州目前最高的建筑工程，施工场地狭窄，施工工期短，穿插施工序多，多工种配合施工工，在各种气候下均需施工等特点。本工程为大型综合性建筑，专业施工参建单位众多，新技术推广应用难度大，资第3页共67页第2页共67页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共67页料收集困难，因此须统一指导。工程建筑形状独特，为福州标致性建筑，新技术、新材料应用多，科技含量高，其中有3项新技术应用须进行技术攻关：（1）、大直径钢管混凝土柱管制作与安装施工本工程主楼采用现浇钢筋混凝土框架——核心筒结构，基层顶面～20层（楼层标高SL=77.77m）框架柱采用18根钢管砼柱，其中4根Φ1500（管壁厚30mm）、14根Φ1200（管壁厚25mm、20mm、16mm）。该钢管砼柱在我国目前建筑施工中罕见的大管径、厚管壁的钢管砼柱，钢管混凝土柱管的卷制、焊接等加工以及吊装、就位等难度大。为此需应用CAD技术和CAM技术进行钢结构的建模、三维空间分析及梁柱结点设计、施工图纸的绘制、虚拟拼装演示和进行板材的优化下料，以保证柱管、梁柱节点的制作质量和材料的节省。（2）钢管、钢管芯、H型钢芯组合大直径圆柱结构施工本工程采用14根直径1200mm的钢管、钢管芯、H型钢芯组合大直径圆柱结构，基础顶面~20层框架柱由直径1200mm板厚20mm的钢管混凝土柱组成，20层~31层（77.770~126.340m）由直径1200mm钢管芯劲性柱（钢管芯￠508、翅片芯￠160）组成，31层~34层（126.340~149.202m）采用直径1200mm型钢芯劲性柱。钢管、钢管芯、H型钢芯组合大直径圆柱结构施工难点在于三种不同柱间的对接，其对接的质量又取决于钢管芯、翅片芯等的制作质量和梁柱节点处混凝土的浇筑质量。（3）在117.7米高空的特大悬挑混凝土结构施工本工程主楼在标高117.7m处根据建筑立面效果的要求，设计有1个12米的外悬挑结构，由9米(1-9米)的钢筋砼劲性结构和3米(9-12米)的钢结构组成，其外挑部分平面尺寸为26m×12m，施工荷载约500—600T。为此需搭设施工用的施工平台，平台的施工需考虑安全性、经济性。该悬挑结构所处的高度和悬挑长度在国内罕见，也无处参考，因此必须...
