塔吊格构柱基础专项方案VIP专享VIP免费

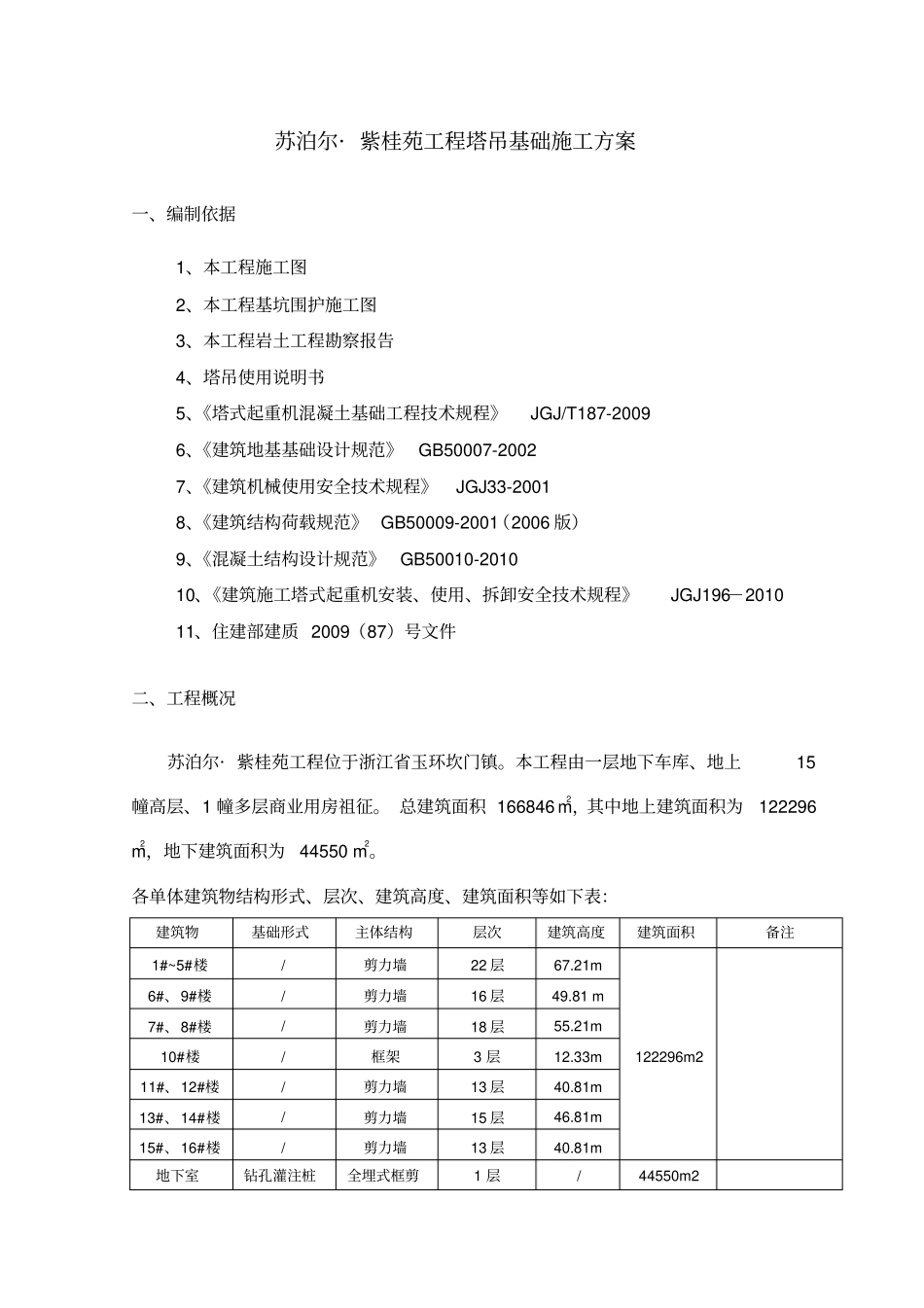

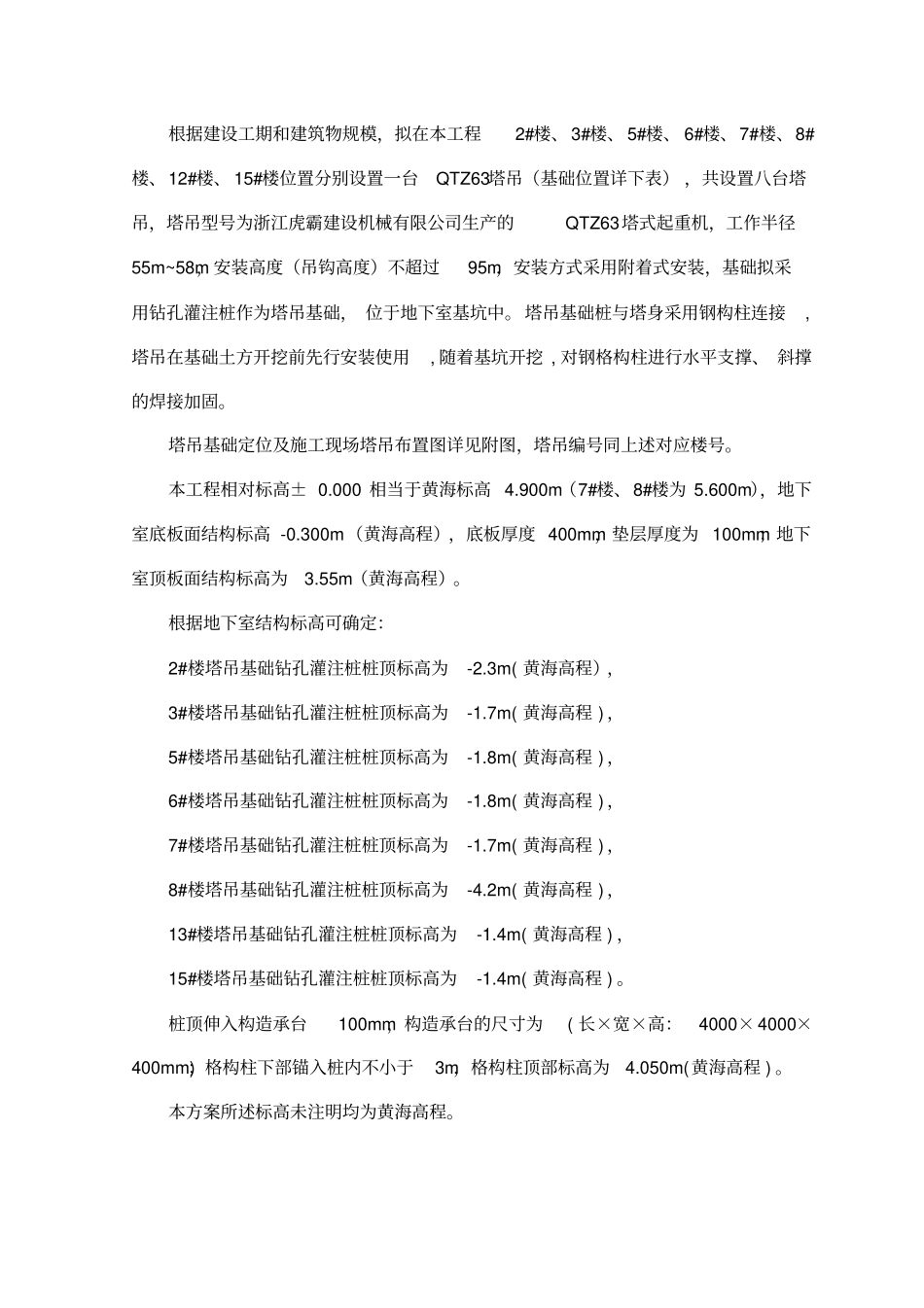

目录一、编制依据.......................................................2二、工程概况.......................................................2三、地基土特征.....................................................4四、基础初步确定...................................................6五、塔吊基础荷载...................................................6六、塔吊基础计算...................................................6七、基础计算结果..................................................13八、塔吊基础施工及安装塔吊........................................14九、施工安全措施..................................................15十、格构柱的监测与塔吊纠偏措施....................................16附图：1、塔吊平面布置图2、塔吊基础位置对应地质勘探钻孔位置图勘察孔位柱状图3、塔吊说明书中主要参数4、塔吊定位图5、塔吊基础详图6、格构式塔吊剖面图7、塔身标准节与格构柱节点连接图苏泊尔·紫桂苑工程塔吊基础施工方案一、编制依据1、本工程施工图2、本工程基坑围护施工图3、本工程岩土工程勘察报告4、塔吊使用说明书5、《塔式起重机混凝土基础工程技术规程》JGJ/T187-20096、《建筑地基基础设计规范》GB50007-20027、《建筑机械使用安全技术规程》JGJ33-20018、《建筑结构荷载规范》GB50009-2001（2006版）9、《混凝土结构设计规范》GB50010-201010、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196－201011、住建部建质2009（87）号文件二、工程概况苏泊尔·紫桂苑工程位于浙江省玉环坎门镇。本工程由一层地下车库、地上15幢高层、1幢多层商业用房祖征。总建筑面积166846m2，其中地上建筑面积为122296m2，地下建筑面积为44550m2。各单体建筑物结构形式、层次、建筑高度、建筑面积等如下表：建筑物基础形式主体结构层次建筑高度建筑面积备注1#~5#楼/剪力墙22层67.21m122296m26#、9#楼/剪力墙16层49.81m7#、8#楼/剪力墙18层55.21m10#楼/框架3层12.33m11#、12#楼/剪力墙13层40.81m13#、14#楼/剪力墙15层46.81m15#、16#楼/剪力墙13层40.81m地下室钻孔灌注桩全埋式框剪1层/44550m2根据建设工期和建筑物规模，拟在本工程2#楼、3#楼、5#楼、6#楼、7#楼、8#楼、12#楼、15#楼位置分别设置一台QTZ63塔吊（基础位置详下表），共设置八台塔吊，塔吊型号为浙江虎霸建设机械有限公司生产的QTZ63塔式起重机，工作半径55m~58m，安装高度（吊钩高度）不超过95m，安装方式采用附着式安装，基础拟采用钻孔灌注桩作为塔吊基础，位于地下室基坑中。塔吊基础桩与塔身采用钢构柱连接,塔吊在基础土方开挖前先行安装使用,随着基坑开挖,对钢格构柱进行水平支撑、斜撑的焊接加固。塔吊基础定位及施工现场塔吊布置图详见附图，塔吊编号同上述对应楼号。本工程相对标高±0.000相当于黄海标高4.900m（7#楼、8#楼为5.600m），地下室底板面结构标高-0.300m（黄海高程），底板厚度400mm，垫层厚度为100mm；地下室顶板面结构标高为3.55m（黄海高程）。根据地下室结构标高可确定：2#楼塔吊基础钻孔灌注桩桩顶标高为-2.3m(黄海高程），3#楼塔吊基础钻孔灌注桩桩顶标高为-1.7m(黄海高程)，5#楼塔吊基础钻孔灌注桩桩顶标高为-1.8m(黄海高程)，6#楼塔吊基础钻孔灌注桩桩顶标高为-1.8m(黄海高程)，7#楼塔吊基础钻孔灌注桩桩顶标高为-1.7m(黄海高程)，8#楼塔吊基础钻孔灌注桩桩顶标高为-4.2m(黄海高程)，13#楼塔吊基础钻孔灌注桩桩顶标高为-1.4m(黄海高程)，15#楼塔吊基础钻孔灌注桩桩顶标高为-1.4m(黄海高程)。桩顶伸入构造承台100mm，构造承台的尺寸为(长×宽×高：4000×4000×400mm)；格构柱下部锚入桩内不小于3m，格构柱顶部标高为4.050m(黄海高程)。本方案所述标高未注明均为黄海高程。三、地基土特征根据浙江省工程勘察院针对本工程所出的《岩土工程勘察报告》，分析塔吊位置对应的周围钻孔各土层情况，确定塔吊基础计算所依据的钻孔号。塔吊基础所对应的孔号特性如下表（钻孔桩设计桩顶以下）：层号岩土名称地基土承载力特征值fak(kpa)混凝土灌注桩塔吊位置对...
