10kV电力电缆头制作及安装作业指导书VIP免费

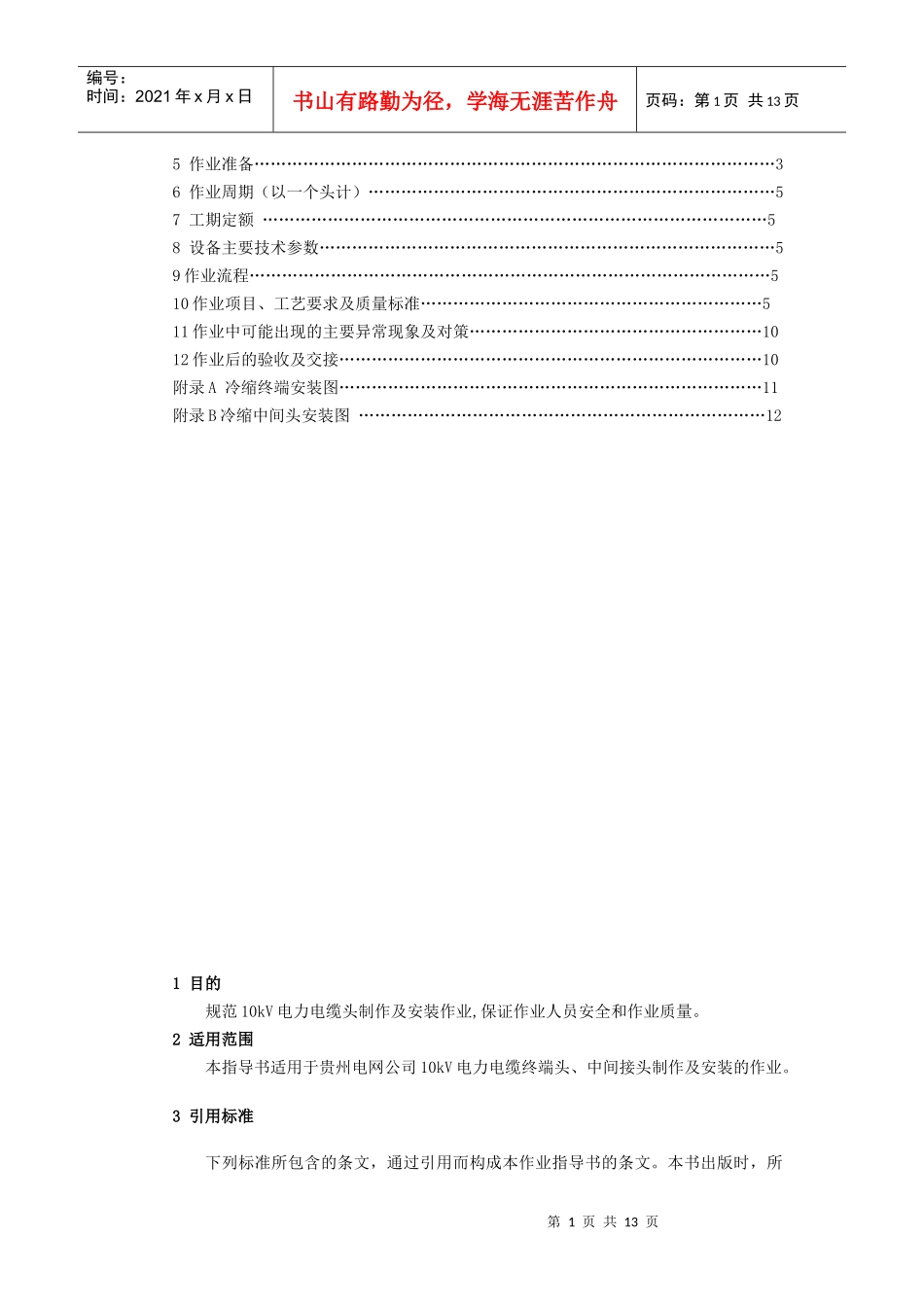

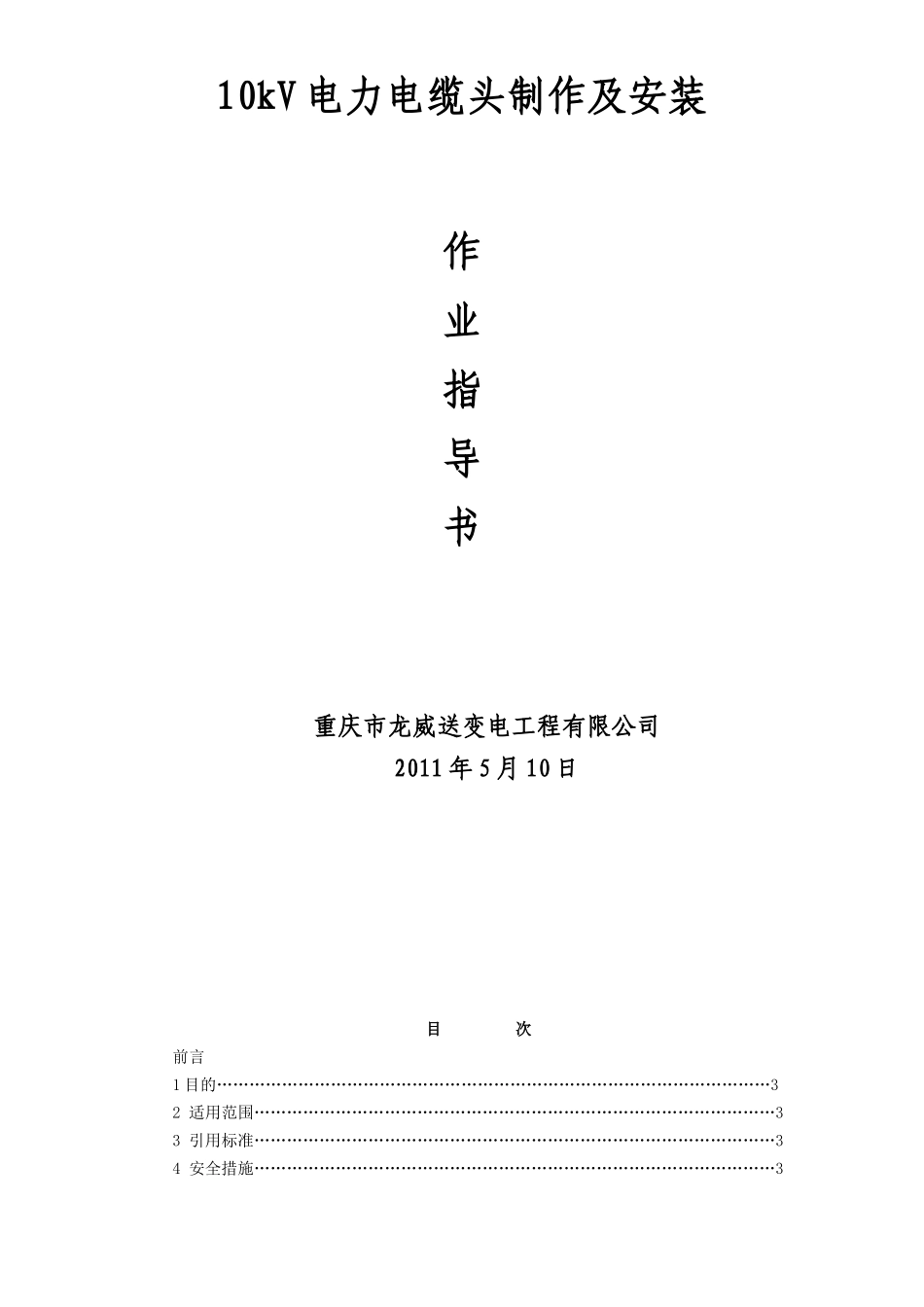

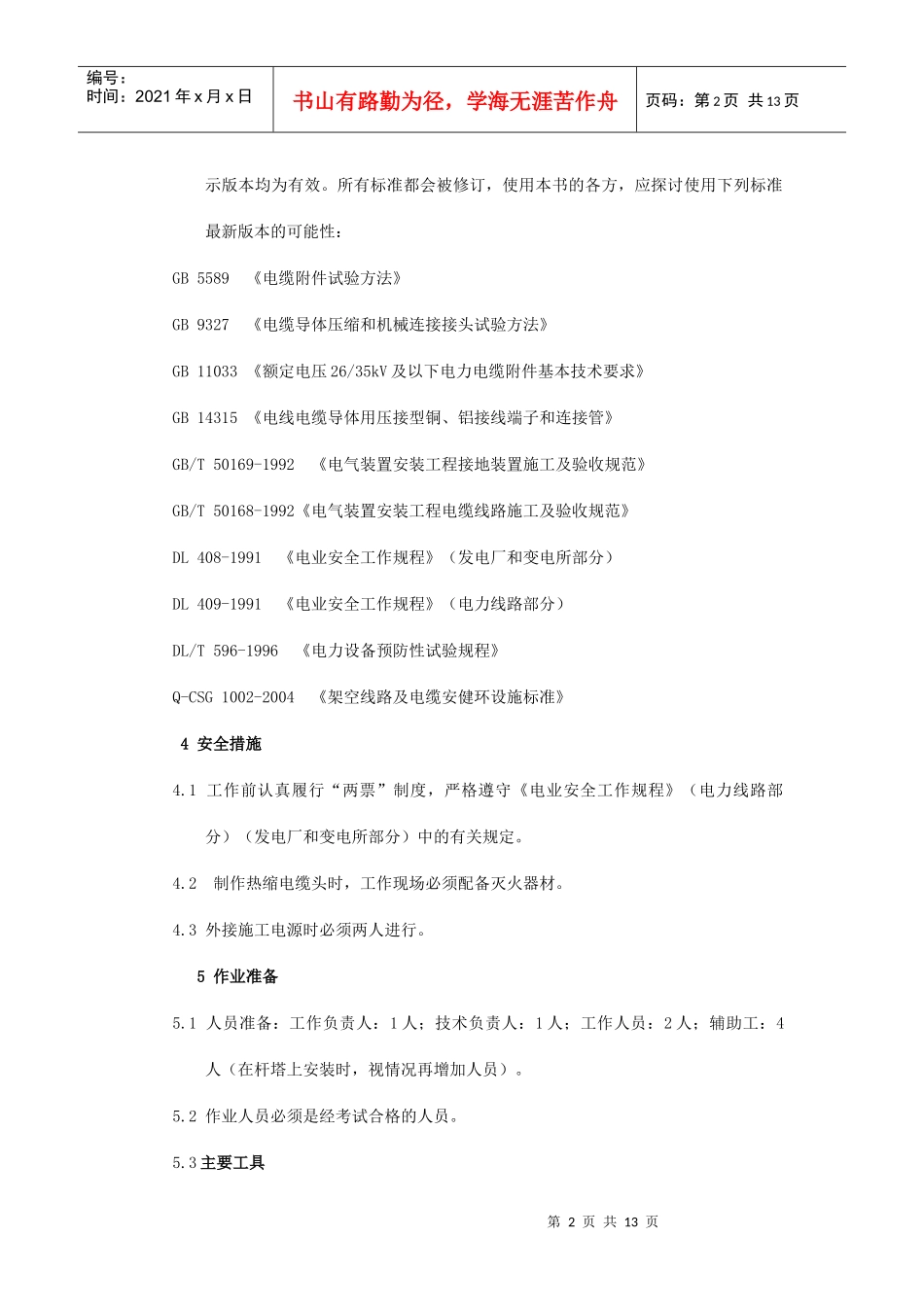

10kV电力电缆头制作及安装作业指导书重庆市龙威送变电工程有限公司2011年5月10日目次前言1目的…………………………………………………………………………………………32适用范围……………………………………………………………………………………33引用标准……………………………………………………………………………………34安全措施……………………………………………………………………………………3第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页5作业准备……………………………………………………………………………………36作业周期（以一个头计）…………………………………………………………………57工期定额…………………………………………………………………………………58设备主要技术参数…………………………………………………………………………59作业流程……………………………………………………………………………………510作业项目、工艺要求及质量标准………………………………………………………511作业中可能出现的主要异常现象及对策………………………………………………1012作业后的验收及交接……………………………………………………………………10附录A冷缩终端安装图……………………………………………………………………11附录B冷缩中间头安装图…………………………………………………………………121目的规范10kV电力电缆头制作及安装作业,保证作业人员安全和作业质量。2适用范围本指导书适用于贵州电网公司10kV电力电缆终端头、中间接头制作及安装的作业。3引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。本书出版时，所第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页示版本均为有效。所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性：GB5589《电缆附件试验方法》GB9327《电缆导体压缩和机械连接接头试验方法》GB11033《额定电压26/35kV及以下电力电缆附件基本技术要求》GB14315《电线电缆导体用压接型铜、铝接线端子和连接管》GB/T50169-1992《电气装置安装工程接地装置施工及验收规范》GB/T50168-1992《电气装置安装工程电缆线路施工及验收规范》DL408-1991《电业安全工作规程》（发电厂和变电所部分）DL409-1991《电业安全工作规程》（电力线路部分）DL/T596-1996《电力设备预防性试验规程》Q-CSG1002-2004《架空线路及电缆安健环设施标准》4安全措施4.1工作前认真履行“两票”制度，严格遵守《电业安全工作规程》（电力线路部分）（发电厂和变电所部分）中的有关规定。4.2制作热缩电缆头时，工作现场必须配备灭火器材。4.3外接施工电源时必须两人进行。5作业准备5.1人员准备：工作负责人：1人；技术负责人：1人；工作人员：2人；辅助工：4人（在杆塔上安装时，视情况再增加人员）。5.2作业人员必须是经考试合格的人员。5.3主要工具第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页表5-1主要工具清单序号设备（工具）名称型号单位数量备注1钢锯弓把12钢卷尺把13一字起4#把14电工刀把15裁纸刀把16钢丝钳把17木柄榔头把18液化气5kg/罐罐1不具备条件时也可用喷灯9液化气喷枪把110高速电锯把111液压钳≥40t套112锉刀把113电烙铁把15.4材料准备5.4.1根据制作安装要求准备电缆头一套。5.4.2主要辅材（表5-2）。表5-2主要辅材清单序号材料名称型号单位备注1工业酒精kg2棉纱kg3白布m4多股软铜线25mm2m5乙烯带卷第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页6焊铅条7焊锡膏盒8铜（铝）端子5kg/罐只9钢锯片片6作业周期（以一个头计）6.1电缆敷设完毕需要时。6.2.电缆试验不合格需要时。6.3电缆运行中发生故障时。6.410kV电缆头需一天内完成。6.5作业过程中需排除天气影响。7工期定额7.1根据本企业标准定。8设备主要技术参数参考各厂家提供的电缆头材料型号参数。9作业流程（图9--1）安装准备电缆...
