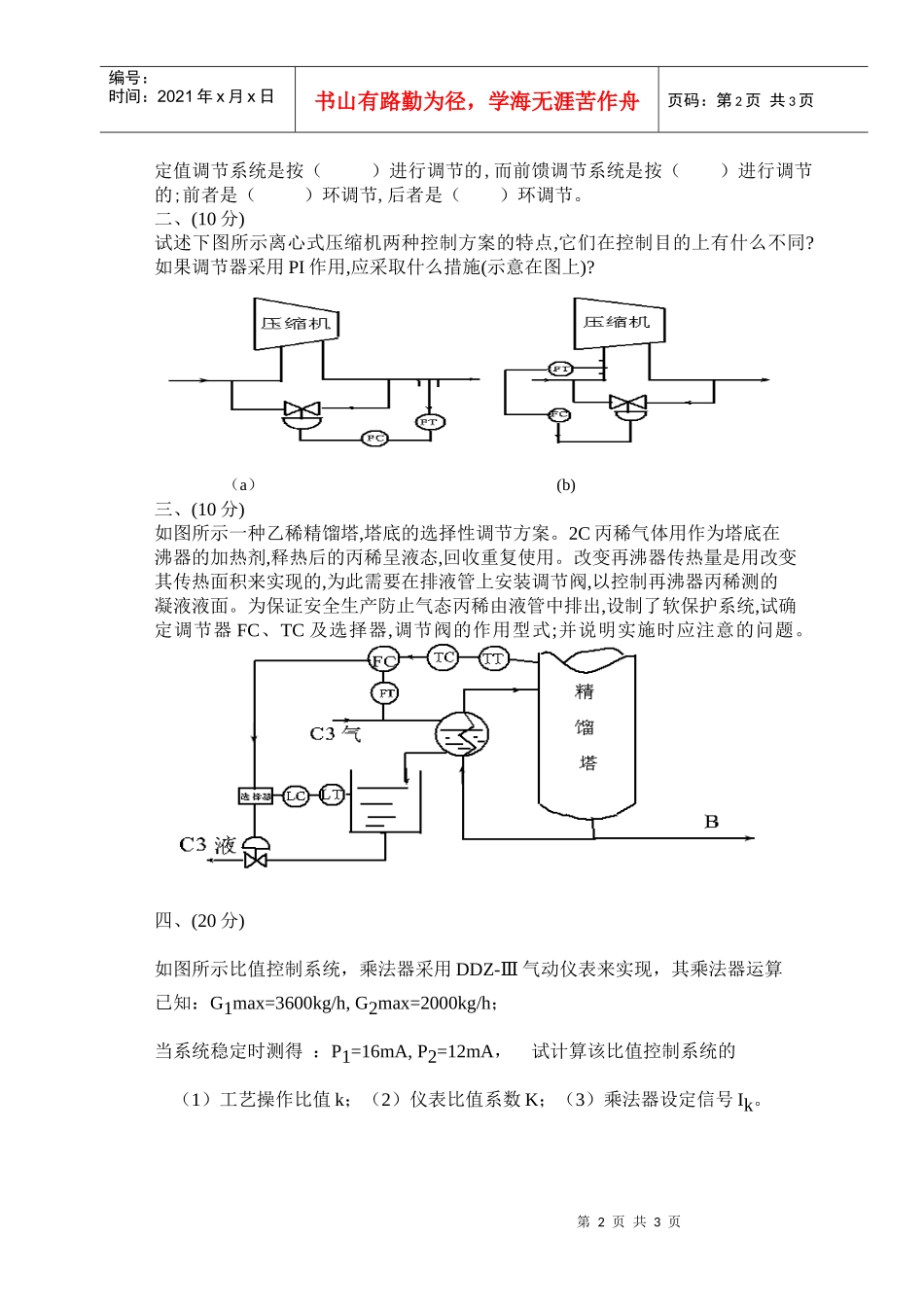

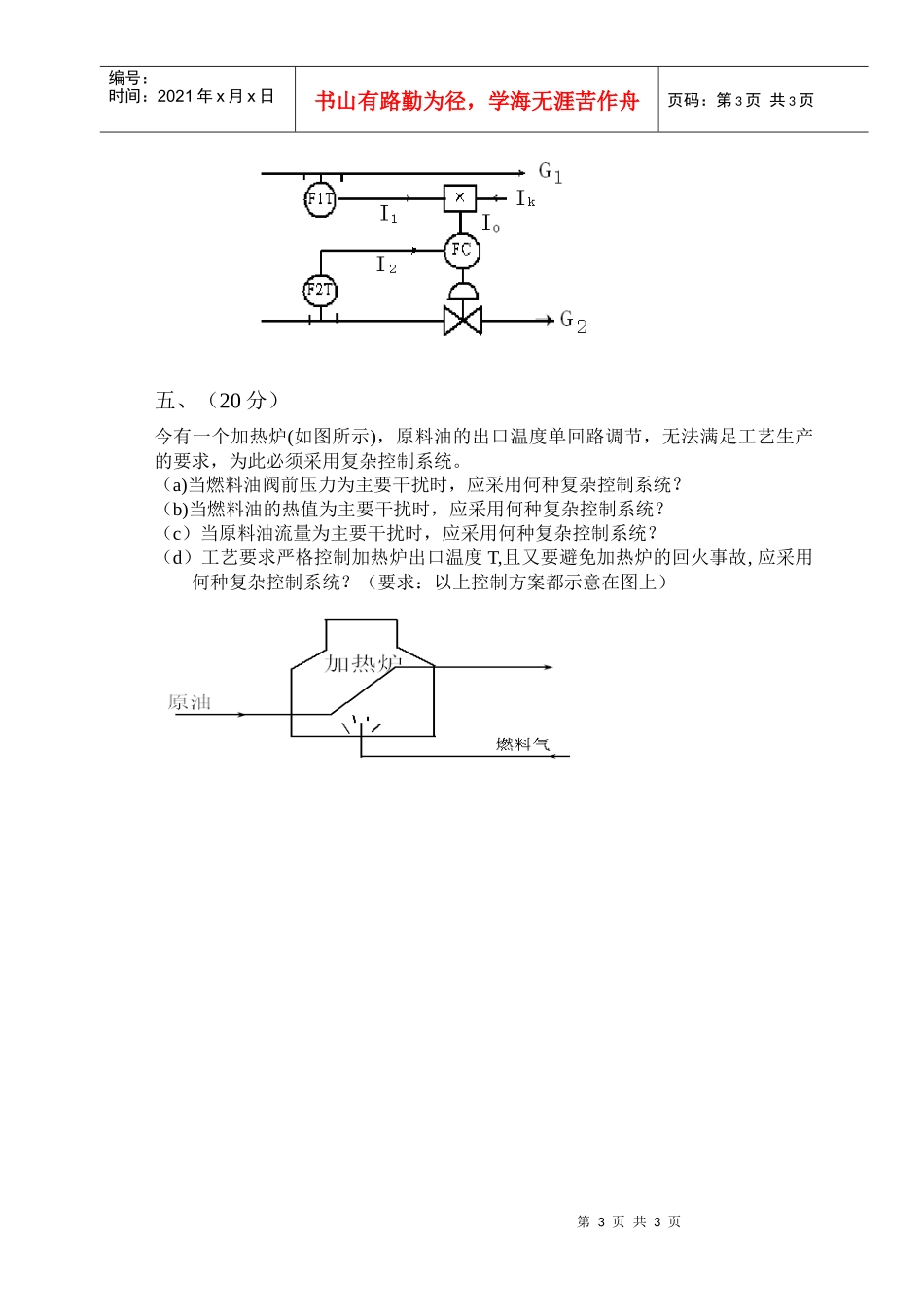

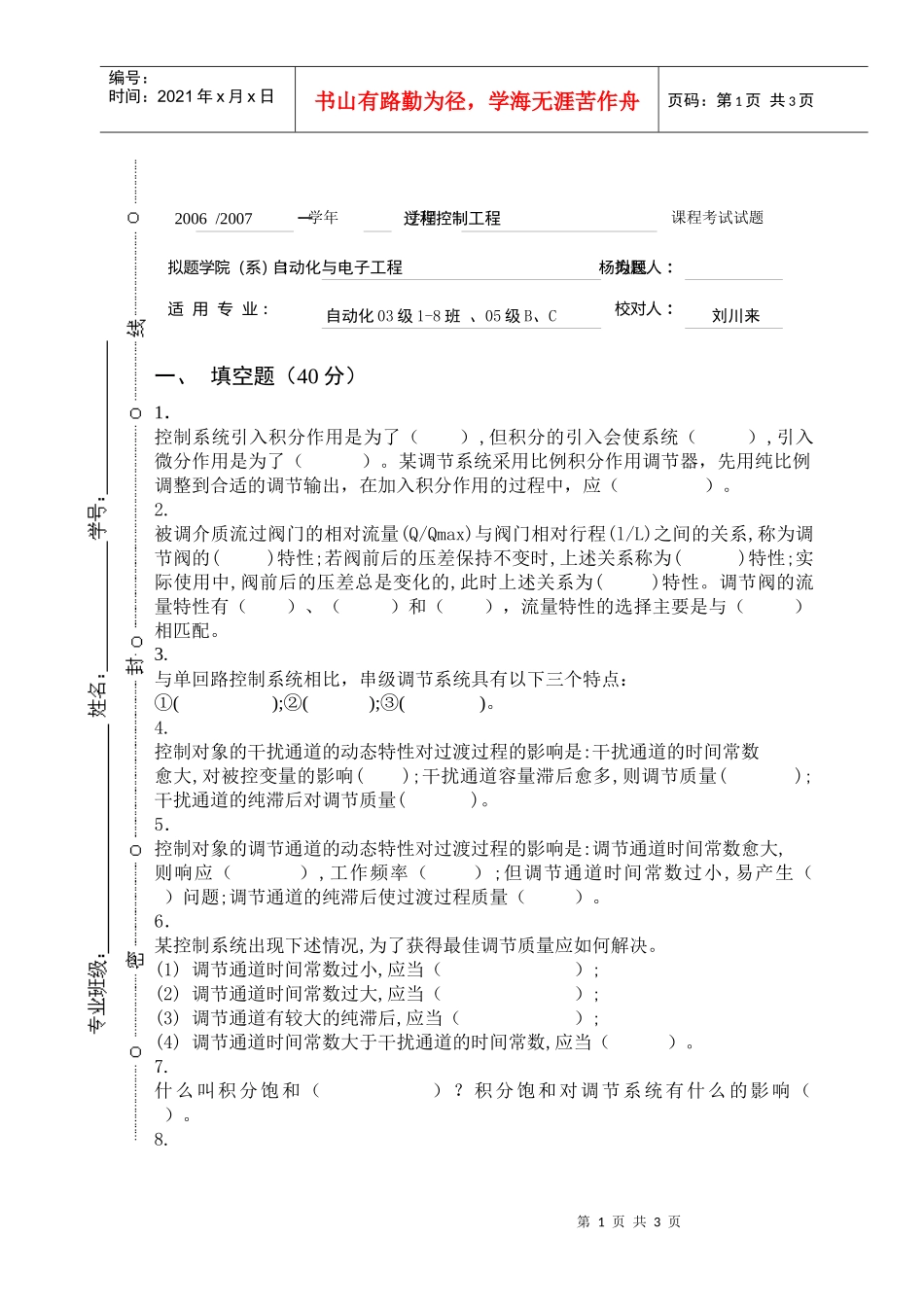

第1页共3页课程考试试题学期学年拟题人:校对人:拟题学院（系）:适用专业:编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页2006/2007一过程控制工程自动化与电子工程杨为民自动化03级1-8班、05级B、C刘川来一、填空题（40分）1．控制系统引入积分作用是为了（）,但积分的引入会使系统（）,引入微分作用是为了（）。某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，在加入积分作用的过程中，应（）。2.被调介质流过阀门的相对流量(Q/Qmax)与阀门相对行程(l/L)之间的关系,称为调节阀的()特性;若阀前后的压差保持不变时,上述关系称为()特性;实际使用中,阀前后的压差总是变化的,此时上述关系为()特性。调节阀的流量特性有（）、（）和（），流量特性的选择主要是与（）相匹配。3.与单回路控制系统相比，串级调节系统具有以下三个特点：();();()①②③。4.控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响();干扰通道容量滞后愈多,则调节质量();干扰通道的纯滞后对调节质量()。5．控制对象的调节通道的动态特性对过渡过程的影响是:调节通道时间常数愈大,则响应（）,工作频率（）;但调节通道时间常数过小,易产生（）问题;调节通道的纯滞后使过渡过程质量（）。6．某控制系统出现下述情况,为了获得最佳调节质量应如何解决。(1)调节通道时间常数过小,应当（）;(2)调节通道时间常数过大,应当（）;(3)调节通道有较大的纯滞后,应当（）;(4)调节通道时间常数大于干扰通道的时间常数,应当（）。7.什么叫积分饱和（）？积分饱和对调节系统有什么的影响（）。8.第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页定值调节系统是按（）进行调节的,而前馈调节系统是按（）进行调节的;前者是（）环调节,后者是（）环调节。二、(10分)试述下图所示离心式压缩机两种控制方案的特点,它们在控制目的上有什么不同?如果调节器采用PI作用,应采取什么措施(示意在图上)?（a）(b)三、(10分)如图所示一种乙稀精馏塔,塔底的选择性调节方案。2C丙稀气体用作为塔底在沸器的加热剂,释热后的丙稀呈液态,回收重复使用。改变再沸器传热量是用改变其传热面积来实现的,为此需要在排液管上安装调节阀,以控制再沸器丙稀测的凝液液面。为保证安全生产防止气态丙稀由液管中排出,设制了软保护系统,试确定调节器FC、TC及选择器,调节阀的作用型式;并说明实施时应注意的问题。四、(20分)如图所示比值控制系统，乘法器采用DDZ-Ⅲ气动仪表来实现，其乘法器运算已知：G1max=3600kg/h,G2max=2000kg/h；当系统稳定时测得：P1=16mA,P2=12mA，试计算该比值控制系统的（1）工艺操作比值k；（2）仪表比值系数K；（3）乘法器设定信号Ik。第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页五、（20分）今有一个加热炉(如图所示)，原料油的出口温度单回路调节，无法满足工艺生产的要求，为此必须采用复杂控制系统。（a)当燃料油阀前压力为主要干扰时，应采用何种复杂控制系统？（b)当燃料油的热值为主要干扰时，应采用何种复杂控制系统？（c）当原料油流量为主要干扰时，应采用何种复杂控制系统？（d）工艺要求严格控制加热炉出口温度T,且又要避免加热炉的回火事故,应采用何种复杂控制系统？（要求：以上控制方案都示意在图上）
