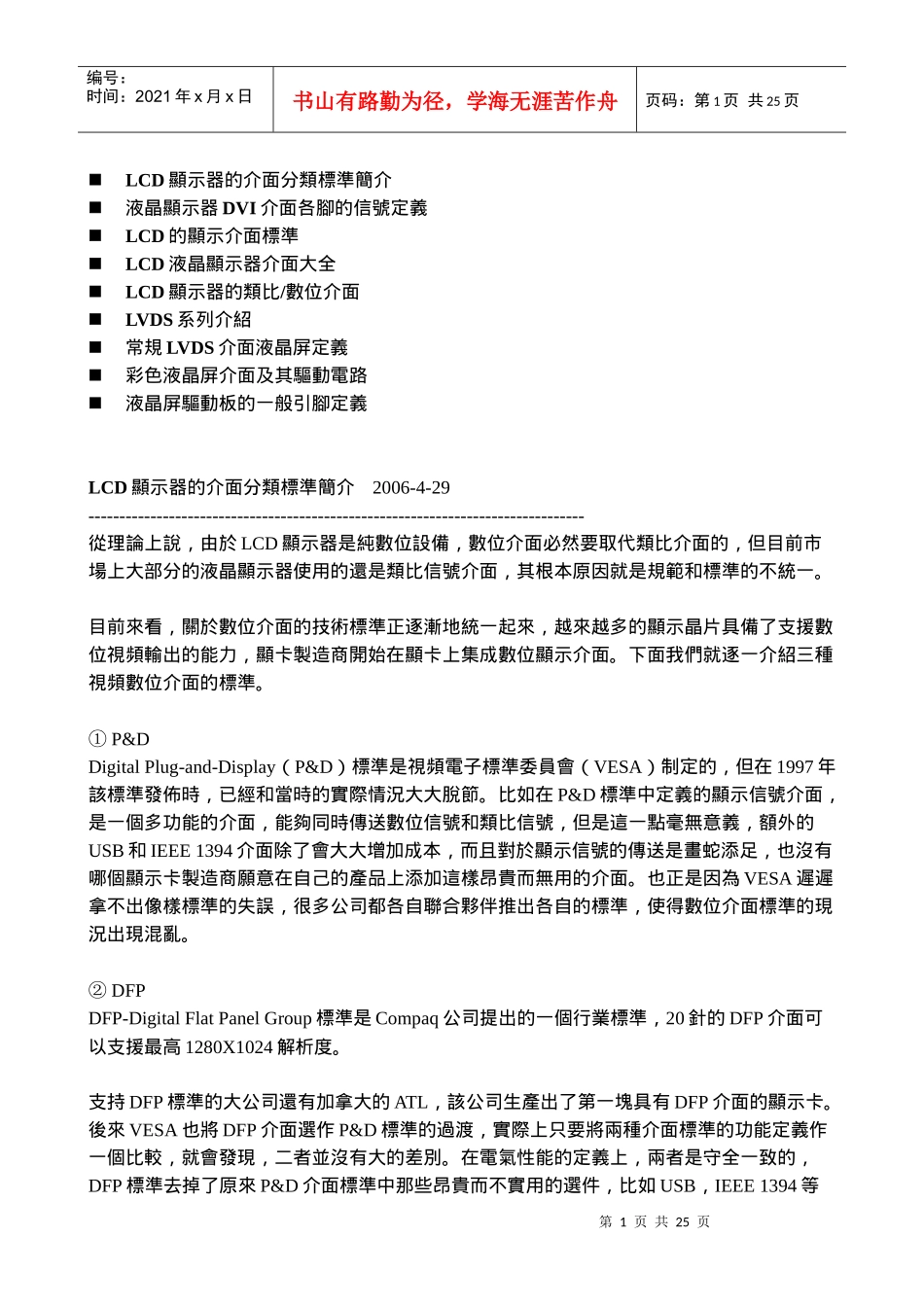

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页LCD顯示器的介面分類標準簡介液晶顯示器DVI介面各腳的信號定義LCD的顯示介面標準LCD液晶顯示器介面大全LCD顯示器的類比/數位介面LVDS系列介紹常規LVDS介面液晶屏定義彩色液晶屏介面及其驅動電路液晶屏驅動板的一般引腳定義LCD顯示器的介面分類標準簡介2006-4-29--------------------------------------------------------------------------------從理論上說，由於LCD顯示器是純數位設備，數位介面必然要取代類比介面的，但目前市場上大部分的液晶顯示器使用的還是類比信號介面，其根本原因就是規範和標準的不統一。目前來看，關於數位介面的技術標準正逐漸地統一起來，越來越多的顯示晶片具備了支援數位視頻輸出的能力，顯卡製造商開始在顯卡上集成數位顯示介面。下面我們就逐一介紹三種視頻數位介面的標準。P&D①DigitalPlug-and-Display（P&D）標準是視頻電子標準委員會（VESA）制定的，但在1997年該標準發佈時，已經和當時的實際情況大大脫節。比如在P&D標準中定義的顯示信號介面，是一個多功能的介面，能夠同時傳送數位信號和類比信號，但是這一點毫無意義，額外的USB和IEEE1394介面除了會大大增加成本，而且對於顯示信號的傳送是畫蛇添足，也沒有哪個顯示卡製造商願意在自己的產品上添加這樣昂貴而無用的介面。也正是因為VESA遲遲拿不出像樣標準的失誤，很多公司都各自聯合夥伴推出各自的標準，使得數位介面標準的現況出現混亂。DFP②DFP-DigitalFlatPanelGroup標準是Compaq公司提出的一個行業標準，20針的DFP介面可以支援最高1280X1024解析度。支持DFP標準的大公司還有加拿大的ATL，該公司生產出了第一塊具有DFP介面的顯示卡。後來VESA也將DFP介面選作P&D標準的過渡，實際上只要將兩種介面標準的功能定義作一個比較，就會發現，二者並沒有大的差別。在電氣性能的定義上，兩者是守全一致的，DFP標準去掉了原來P&D介面標準中那些昂貴而不實用的選件，比如USB，IEEE1394等第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页等，所以DFP標準在施行的時候要便宜得多。但是DFP標準只支援到1280X1024的解析度，解析度不足的先天缺陷使得DFP介面不可能太長久。DVI③DVI-DigitalVisualInterface介面可以傳送數位信號和類比信號，並且實現的解析度也可以高得多。這一標準由DigitalDisplayWorkingGroup（DDWG）提出，支持DVI標準的公司有很多也是原來DFP標準的支持者，隨後VESA也接受了DVI標準。從技術發展角度來看，DVI介面的前途一片光明，因為它可以支持1280X1024以上的解析度，而且同時也可以傳輸類比的視頻信號，這樣CRT顯示器也可以應用在DVI介面上。液晶顯示器DVI介面各腳的信號定義2006-7-14--------------------------------------------------------------------------------DVI介面是1999年由數位顯示工作組DDWG(DigitalDisplayWorkingGroup)推出的介面標準，是DigitalVisualInterface的縮寫，其造型是一個24針的接插件。是專為LCD顯示器這樣的數位顯示設備設計的。DVI介面有多種規格，分別是DVI-Digital（DVI-D）、DVI-Analog（DVI-A）跟DVI-Integrated（DVI-I），DVI-Digital（DVI-D）只有支援數位顯示的設備、DVI-Analog（DVI-A）只有支援數位顯示的設備，DVI-Integrated（DVI-I）則是支援數位顯示跟類比顯示。之所有會有這樣的搭配，因為DVI雖然是為了數位顯示設備所訂定的標準，但是因為透過數位的傳送不會降低畫面的效果，再加上為了考慮能夠轉換成模擬訊號，所以才會有DVI-D、DVI-A跟DVI-I這三種接頭，其中DVI-I可以相容DVI-D裝置（包括連接線），但是DVI-D接頭卻不能夠使用DVI-I連接線，所以大家會看到數位顯示設備是DVI-D的接頭，連接線是DVI-I的接頭，顯示卡是DVI-I的接頭。且DVI-I也可轉接成為D-sub15pin。DVI-A其實就是VGA介面標準，只是換湯不換藥而已。所以帶有DVI介面的液晶顯示器也並不一定就是真正的數位液晶顯示器；DVI-D則實現了真正的數位信號傳輸。而DVI-I通吃上述兩個介面，當DVI-I接VGA設備時...
