110kV降压变电所电气一次部分设计VIP免费

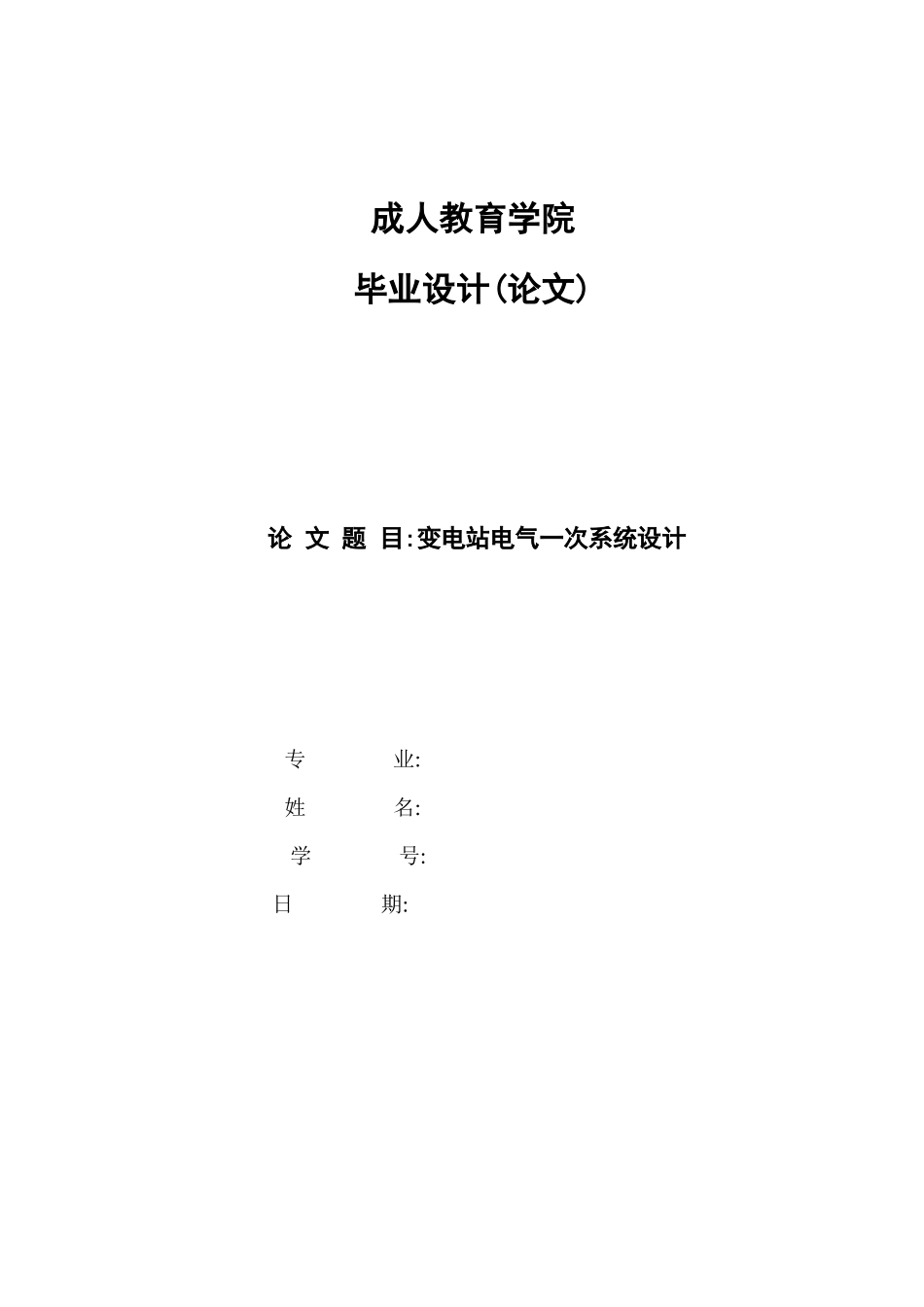

110kV降压变电所电气一次部分设计_第1页
1/74

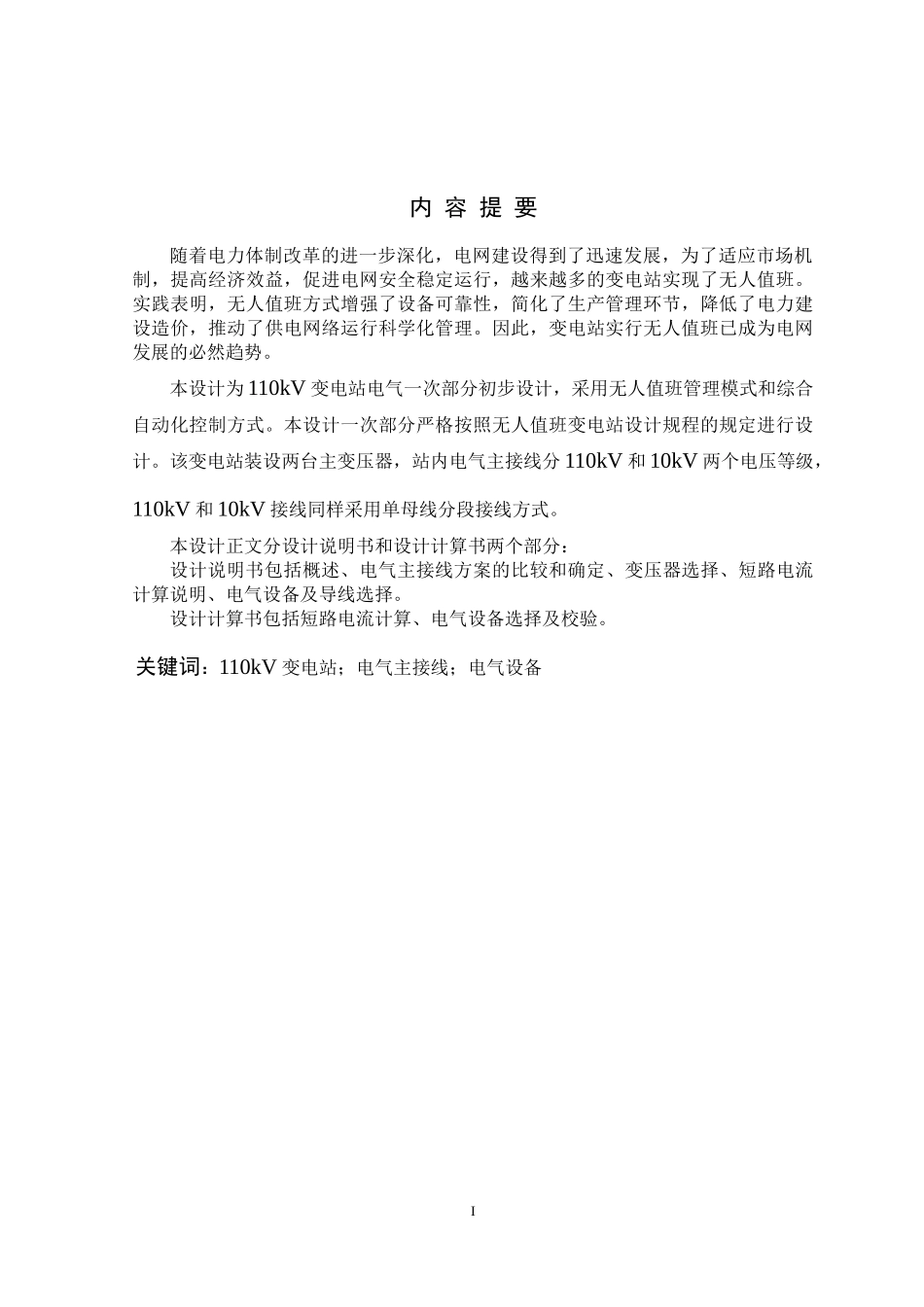

110kV降压变电所电气一次部分设计_第2页
2/74

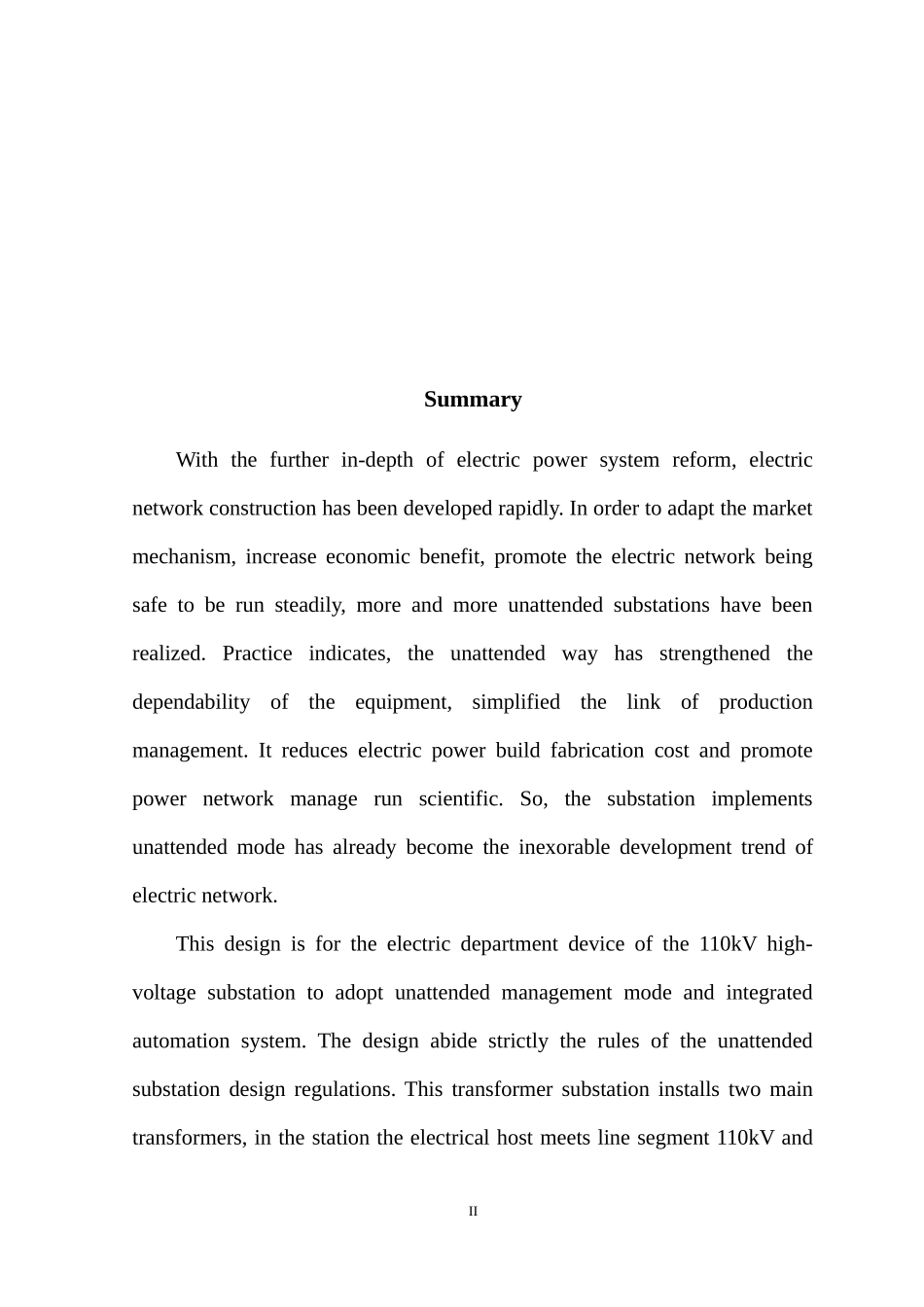

110kV降压变电所电气一次部分设计_第3页
3/74
成人教育学院毕业设计(论文)论文题目:变电站电气一次系统设计专业:姓名:学号:日期:内容提要随着电力体制改革的进一步深化,电网建设得到了迅速发展,为了适应市场机制,提高经济效益,促进电网安全稳定运行,越来越多的变电站实现了无人值班。实践表明,无人值班方式增强了设备可靠性,简化了生产管理环节,降低了电力建设造价,推动了供电网络运行科学化管理。因此,变电站实行无人值班已成为电网发展的必然趋势。本设计为110kV变电站电气一次部分初步设计,采用无人值班管理模式和综合自动化控制方式。本设计一次部分严格按照无人值班变电站设计规程的规定进行设计。该变电站装设两台主变压器,站内电气主接线分110kV和10kV两个电压等级,110kV和10kV接线同样采用单母线分段接线方式。本设计正文分设计说明书和设计计算书两个部分:设计说明书包括概述、电气主接线方案的比较和确定、变压器选择、短路电流计算说明、电气设备及导线选择。设计计算书包括短路电流计算、电气设备选择及校验。关键词:110kV变电站;电气主接线;电气设备ISummaryWiththefurtherin-depthofelectricpowersystemreform,electricnetworkconstructionhasbeendevelopedrapidly.Inordertoadaptthemarketmechanism,increaseeconomicbenefit,promotetheelectricnetworkbeingsafetoberunsteadily,moreandmoreunattendedsubstationshavebeenrealized.Practiceindicates,theunattendedwayhasstrengthenedthedependabilityoftheequipment,simplifiedthelinkofproductionmanagement.Itreduceselectricpowerbuildfabricationcostandpromotepowernetworkmanagerunscientific.So,thesubstationimplementsunattendedmodehasalreadybecometheinexorabledevelopmenttrendofelectricnetwork.Thisdesignisfortheelectricdepartmentdeviceofthe110kVhigh-voltagesubstationtoadoptunattendedmanagementmodeandintegratedautomationsystem.Thedesignabidestrictlytherulesoftheunattendedsubstationdesignregulations.Thistransformersubstationinstallstwomaintransformers,inthestationtheelectricalhostmeetslinesegment110kVandIIthe10kVtwovoltagesranks,the110kVand10kVadoptsectionalizedsinglebus.Thismaintextofthedesignisdividedintotwoparts,includingthedesigninstructionbookletandthedesignaccountbook.Thedesigninstructionbookletincludesoutline,thecomparisonandstudy-outofmainconnectiondesign,transformerchoice,short-circuitcurrentcomputationexplanation,theselectionsoftheelectricequipmentsandleads.Designaccountbookincludingshort-circuitcurrentcomputation,electricalequipmentchoiceandverification.Keywords:110kVsubstation;theelectricalhostmeetsline;electricalequipment绪论随着电力系统的不断发展,人们对电网调度自动化系统的要求也越来越高。变电站无人值班和综合自动化成为当前电网调度自动化领域的热点。变电站无人值班和综合自动化是通过计算机网络和通信网络对变电站实行全方位监控操作,可提高电力系统现代化管理水平,达到减人增效、增收节支的目的。变电站无人值班工作早在1958年就在我国掀起了一阵高潮。当时许多供电局在35~110kV变电站进行了改造,由调度所或基地站进行远方监视和控制。后因技术、经济和管理体制上的种种原因,除极少数企业在技术条件很差的情况下,还在部分变电站坚持无人值班外,大部分停止了这种尝试。III经过几十年的发展,电网装备技术和运行管理水平、人员素质等各方面取得了很大提高。这些条件为无人值班工作的推广和普及提供了坚实的基础。近年来,地区220kV及以下变电站一律按照无人值班的管理方式兴建。国内常规设计的有人值班变电站是依据原电力部颁发的《变电所设计技术规程》,《火力发电厂,变电所二次接线设计技术规定》以及国家标准《变电所设计规范》等而设计的,变电站所有一次,二次设备,继电保护及安全自动装置的运行管理,是靠在变电站运行值班的人员来完成的。这样,运行值班人员的技术水平,运行经验与责任心,对变电站的...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

110kV降压变电所电气一次部分设计
