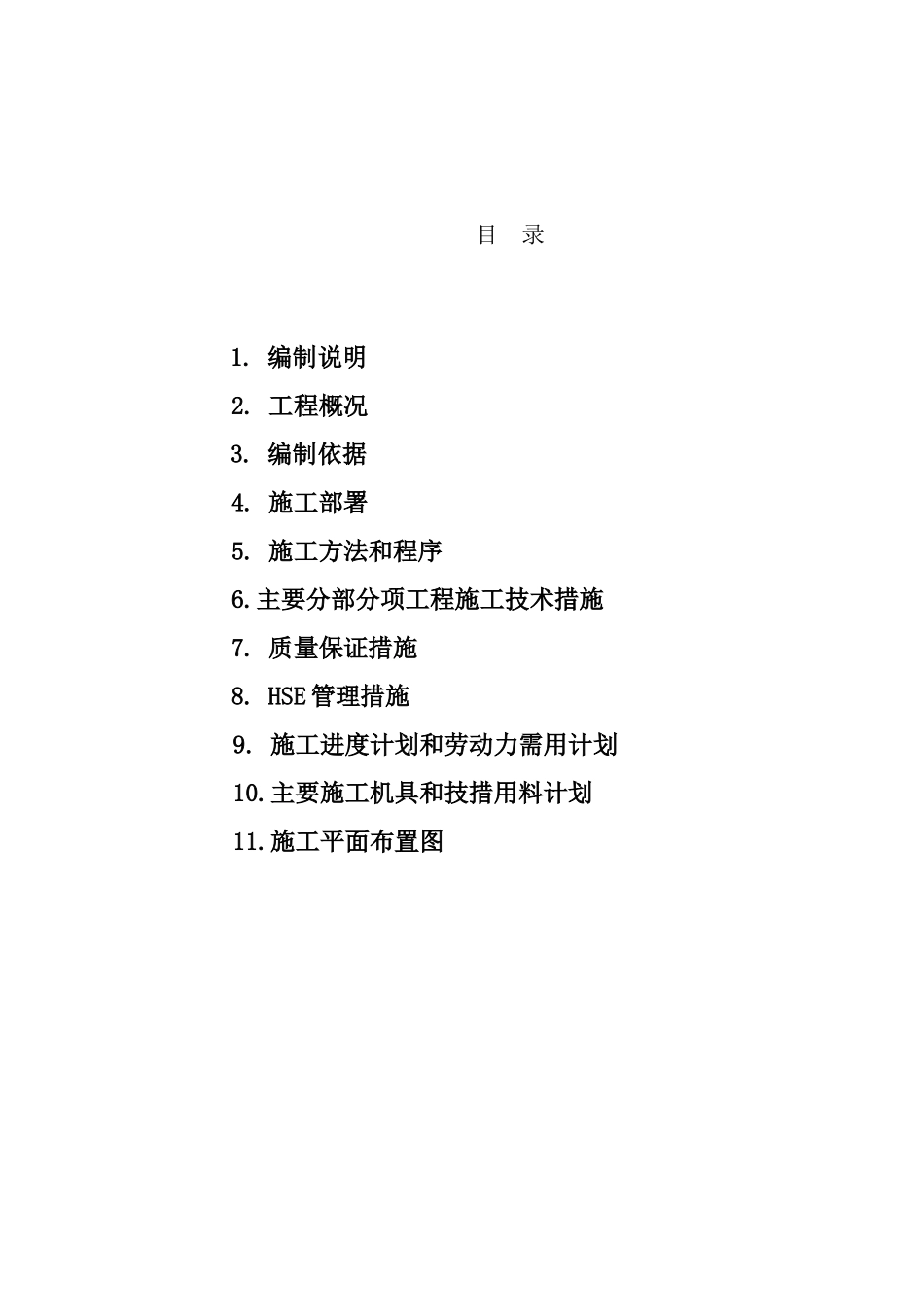

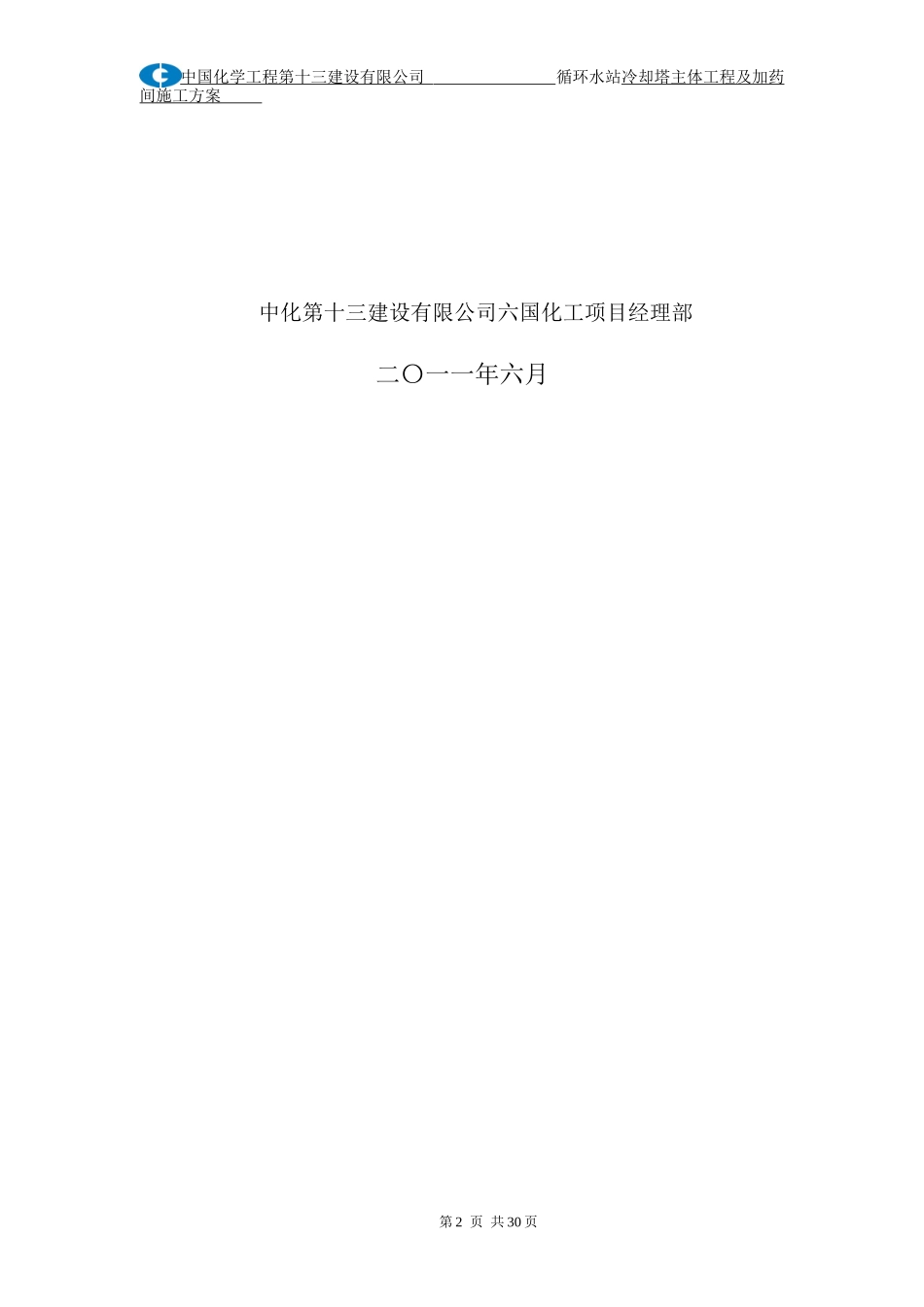

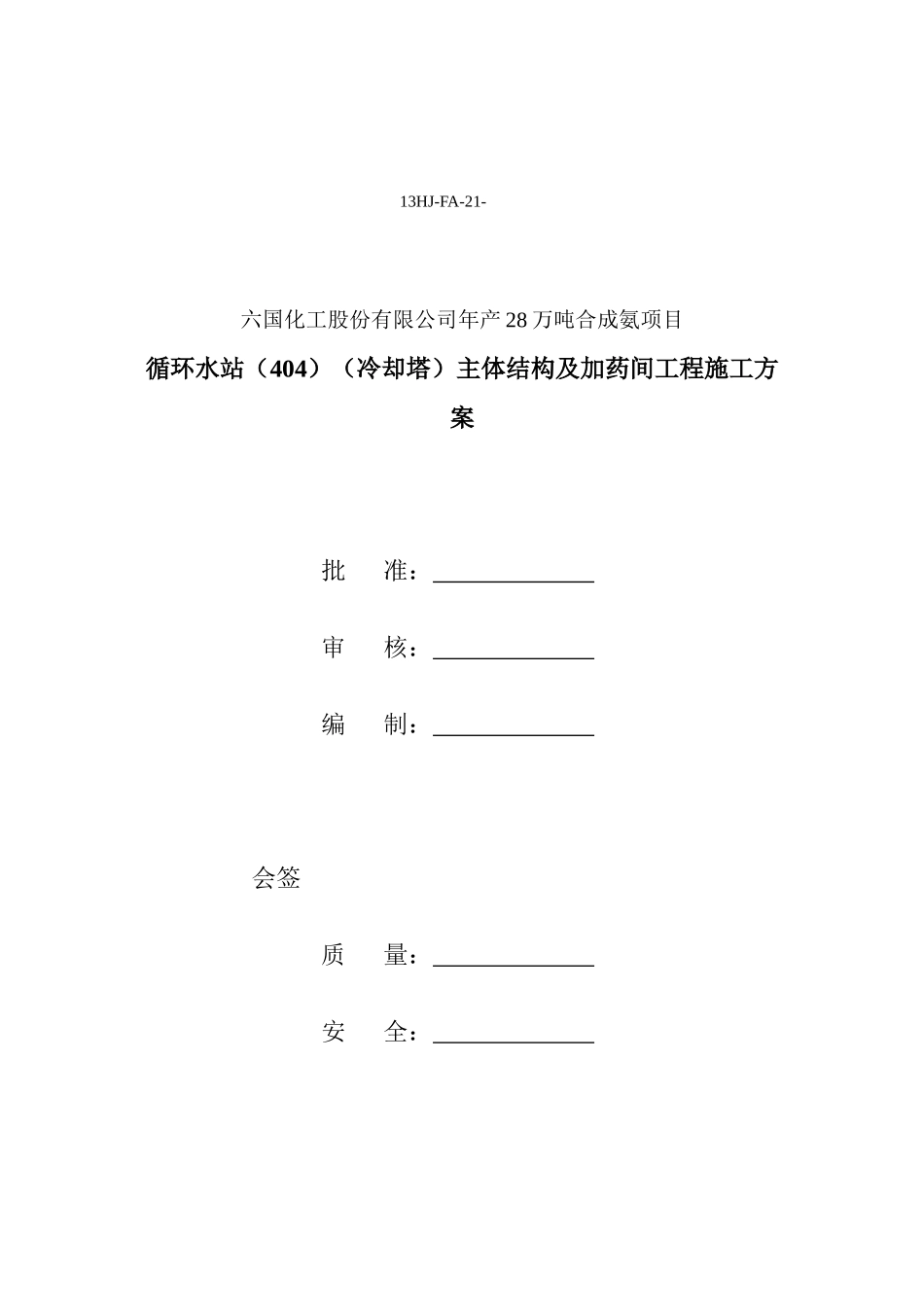

13HJ-FA-21-六国化工股份有限公司年产28万吨合成氨项目循环水站（404）（冷却塔）主体结构及加药间工程施工方案批准：审核：编制：会签质量：安全：中国化学工程第十三建设有限公司循环水站冷却塔主体工程及加药间施工方案中化第十三建设有限公司六国化工项目经理部二〇一一年六月第2页共30页目录1.编制说明2.工程概况3.编制依据4.施工部署5.施工方法和程序6.主要分部分项工程施工技术措施7.质量保证措施8.HSE管理措施9.施工进度计划和劳动力需用计划10.主要施工机具和技措用料计划11.施工平面布置图第2页共30页1、编制说明此方案适用于安徽六国化工股份有限公司年产28万吨合成氨项目循环水站（404）冷却塔及加药间基础的土方﹑钢筋﹑模板﹑混凝土及主体分部分项工程施工及验收。2、工程概况2.1工程的构成和基本特征2.1.1建设单位：安徽六国化工股份有限公司2.1.2工程名称：安徽六国化工股份有限公司年产28万吨合成氨项目循环水站（404）2.1.3建设地点：六国化工厂区内2.1.4建筑面积：占地面积3640㎡,冷却塔檐高为14.50m，加药间檐高为6m。2.1.5监理单位：北京华旭工程项目管理有限公司2.1.6设计单位：东华工程科技股份有限公司2.1.7工程建设工期：日历工期120天2.1.8工程质量标准：合格2.2主要工程设计特征本工程为安徽六国化工股份有限公司年产28万吨合成氨项目循环水站（404），由加药间﹑冷却塔水池和主体框架三部分组成。加药间占地面积约210㎡，±0.000相当于绝对标高14.45m，基础底面的相对标高-1.600m。基础为钢筋混凝土承台、基础梁﹑设备基础（设备基础方案另编）组成，地上一层框架，层高为6m。建筑高度6m。设计使用年限50年，结构安全等级为二级，框架抗震等级为三级，结构耐火等级二级。冷却塔水池平面净尺寸为33.8m×19.6m，水池底板顶标高为-0.500m，底板厚度为800mm，水池池壁顶标高为+3.600m，水池池壁厚度为350mm。底板主要配筋为双层双向Ⅲ级钢φ22@200，池壁主要配筋为Ⅲ级钢φ18@150、φ16@150、φ14@150。水池池底、池壁砼均C30泵送商品砼，混凝土抗渗等级S6，混凝土中掺入水泥重量12%的UEA膨胀剂。冷却塔主体框架为四层现浇钢筋砼框架结构，结构顶标高为14.50m，平面尺寸33.2m×16.6m。主体结构，设计使用年限50年，结构安全等级为二级，结构耐火等级二级，框架抗震等级为三级，抗震设防烈度为6度。2.2.1结构形式：加药间是现浇钢筋混凝土框架结构。冷却塔水池框架剪力墙结构。2.2.2层高：加药间一层：6m。冷却塔水池首层3.8m，2层5.25m，3层3.8m，4层2.15m。2.2.3基础形式：加药间﹑冷却塔水池基础桩为沉管灌注桩（不在本施工范围内），垫第2页共30页第3页共30页层设计砼为C15，设备基础C25，加药间基础承台、基础梁及柱﹑梁﹑板和冷却塔水池柱﹑梁、板、3.3m以上剪力墙砼强度等级均为C30。冷却塔水池基础是满堂红基础，基础﹑池壁砼强度等级均为C30，抗渗等级为S6。2.2.4钢筋混凝土柱加药间框架柱：KZ-1柱平面尺寸为0.45m*0.45m，配筋为Ⅲ级钢8φ22、φ8@100/200。KZ-2柱平面尺寸为0.55m*0.55m，配筋为Ⅲ级钢8φ25、φ8@100/200。冷却塔水池框架柱：KZ-1柱平面尺寸为0.45m*0.45m，配筋为Ⅲ级钢8φ22、φ8@100/200。KZ-2柱平面尺寸为0.55m*0.55m，配筋为Ⅲ级钢8φ25、φ8@100/200。KZ-3柱平面尺寸为0.4m*0.4m，配筋为Ⅲ级钢8φ25、φ8@100/200。2.2.5最大截面梁WKL5梁截面尺寸为0.3m*0.85m(标高14.50m)。3、编制依据3.1六国化工施工合同3.2东华工程科技股份有限公司设计的循环水站（404）施工图纸3.3国家现行标准、规范1）工程测量规范GB50026-20072）地基与基础工程施工质量验收规范GB50202-20023）砼结构工程施工质量验收规范GB50204-20024）建筑施工模板安全技术规范JGJ162-20085）建设工程施工现场供用电安全规范GB50194-936）建筑工程文件归档整理规范GB50328-20013.4行业及地方有关标准规范、规程1）建筑施工扣件式钢管脚手架安全技术规范JGJ130-20002）钢筋直螺纹验收规程JGJ18-963）钢筋直螺纹接头试验方法JGJ27-864）建筑施工安全检查标准JGJ59-995）施工现场临时用电安全技术规范JGJ46-20054、施工部署4.1项目组织机构公司决定在该工程建立以项...
