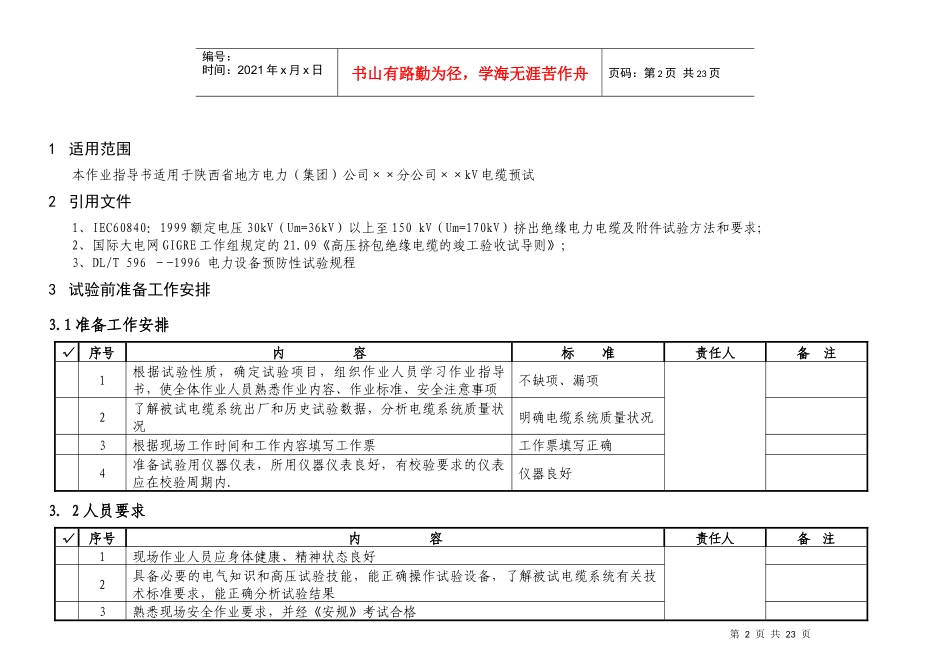

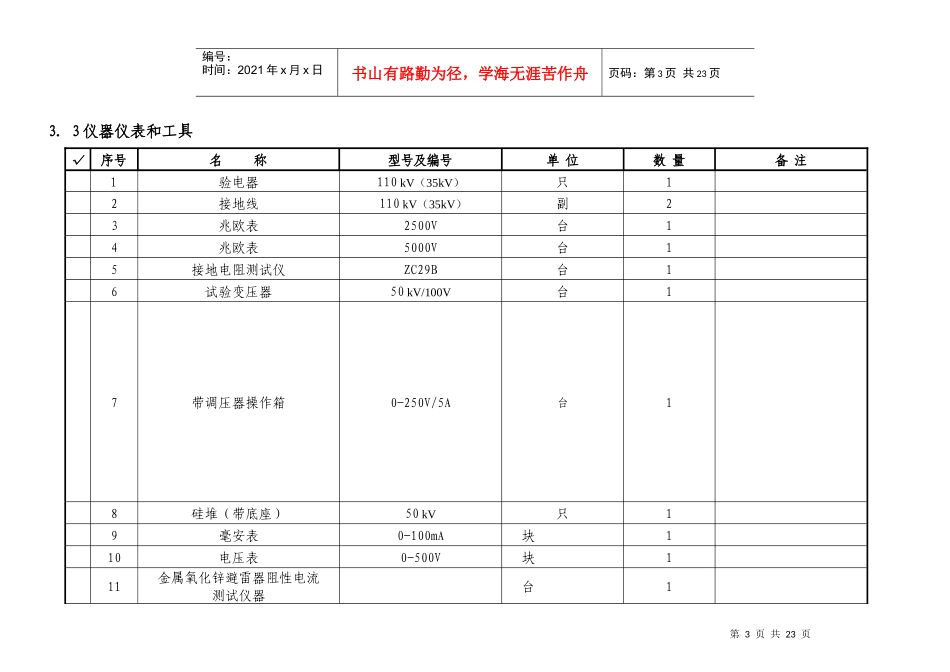

编号：Q/×××35-110kV××线电缆预试作业指导书（范本）编写：年月日审核：年月日批准：年月日试验负责人：试验日期年月日时至年月日时××供电公司×××第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页1适用范围本作业指导书适用于陕西省地方电力（集团）公司××分公司××kV电缆预试2引用文件1、IEC60840：1999额定电压30kV（Um=36kV）以上至150kV（Um=170kV）挤出绝缘电力电缆及附件试验方法和要求；2、国际大电网GIGRE工作组规定的21.09《高压挤包绝缘电缆的竣工验收试导则》；3、DL/T596－-1996电力设备预防性试验规程3试验前准备工作安排3.1准备工作安排√序号内容标准责任人备注1根据试验性质，确定试验项目，组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、作业标准、安全注意事项不缺项、漏项2了解被试电缆系统出厂和历史试验数据，分析电缆系统质量状况明确电缆系统质量状况3根据现场工作时间和工作内容填写工作票工作票填写正确4准备试验用仪器仪表，所用仪器仪表良好，有校验要求的仪表应在校验周期内.仪器良好3．2人员要求√序号内容责任人备注1现场作业人员应身体健康、精神状态良好2具备必要的电气知识和高压试验技能，能正确操作试验设备，了解被试电缆系统有关技术标准要求，能正确分析试验结果3熟悉现场安全作业要求，并经《安规》考试合格第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页3．3仪器仪表和工具√序号名称型号及编号单位数量备注1验电器110kV（35kV）只12接地线110kV（35kV）副23兆欧表2500V台14兆欧表5000V台15接地电阻测试仪ZC29B台16试验变压器50kV/100V台17带调压器操作箱0-250V/5A台18硅堆（带底座）50kV只19毫安表0-100mA块110电压表0-500V块111金属氧化锌避雷器阻性电流测试仪器台1第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页√序号名称型号及编号单位数量备注12放电计数器测试仪2GS-J213变频控制箱RSE/400台114励磁变压器ET072/3-20台115谐振电抗器DE30000/260-83台316交流分压器WMCF10/250台117负载补偿电容器BC-60套118防涡流绝缘底座260kV只419交流/直流峰值电压表MU18只120特殊附件1）电力电缆（控制和测量电流）根若干2）柔性高压连接线根若干3）接地杆ES2只14）备件套若干21干湿温度计只122通讯工具部43．4危险点分析√序号内容1作业人员进入作业现场不戴安全帽，不穿绝缘鞋可能会发生人员伤害事故2作业人员进入作业现场可能会发生走错间隔及与带电设备保持距离不够情况3试验现场不设安全围栏，会使非试验人员进入试验场地，造成触电第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页4进行绝缘电阻测量和直流试验后不对试品充分放电，会发生电击5加压时无人监护，可能会造成误加压或非试验人员误入试验场地，造成触电6升压过程不实行呼唱制度，会造成人员触电7登高作业可能会发生高空坠落或瓷件损坏8试验设备接地不好，可能会对试验人员造成伤害9变更试验接线，不断开电源，可能会对试验人员造成伤害3．5安全措施√序号内容1进入试验现场，试验人员必须戴安全帽，穿绝缘鞋2现场试验工作必须执行工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度3试验现场应装设遮拦或围栏，悬挂“止步，高压危险！”的标示牌，并有专人监护，严禁非试验人员进入试验场地4为保证人身和设备安全，在进行绝缘电阻测量和直流试验后应对试品充分放电5在现场进行试验工作时，根据带电设备的电压等级，试验人员应注意保持与带电体的安全距离不应小于《安规》中规定的距离6试验器具的金属外壳应可靠接地，试验仪器与设备的接线应牢固可靠7工作中如需使用梯子等登高工具时，应做好防止瓷件损坏和人员高空摔跌的安全措施8试验装置的电源开关，应使用具有明显断开点的双极刀闸，并有可靠的过载保护装置9开始试验前，负责人应对全体试验人员详细说明在试验区应注意的安全注意事项10试验过程应有人监护并呼唱，试验人员在试验过程中...
