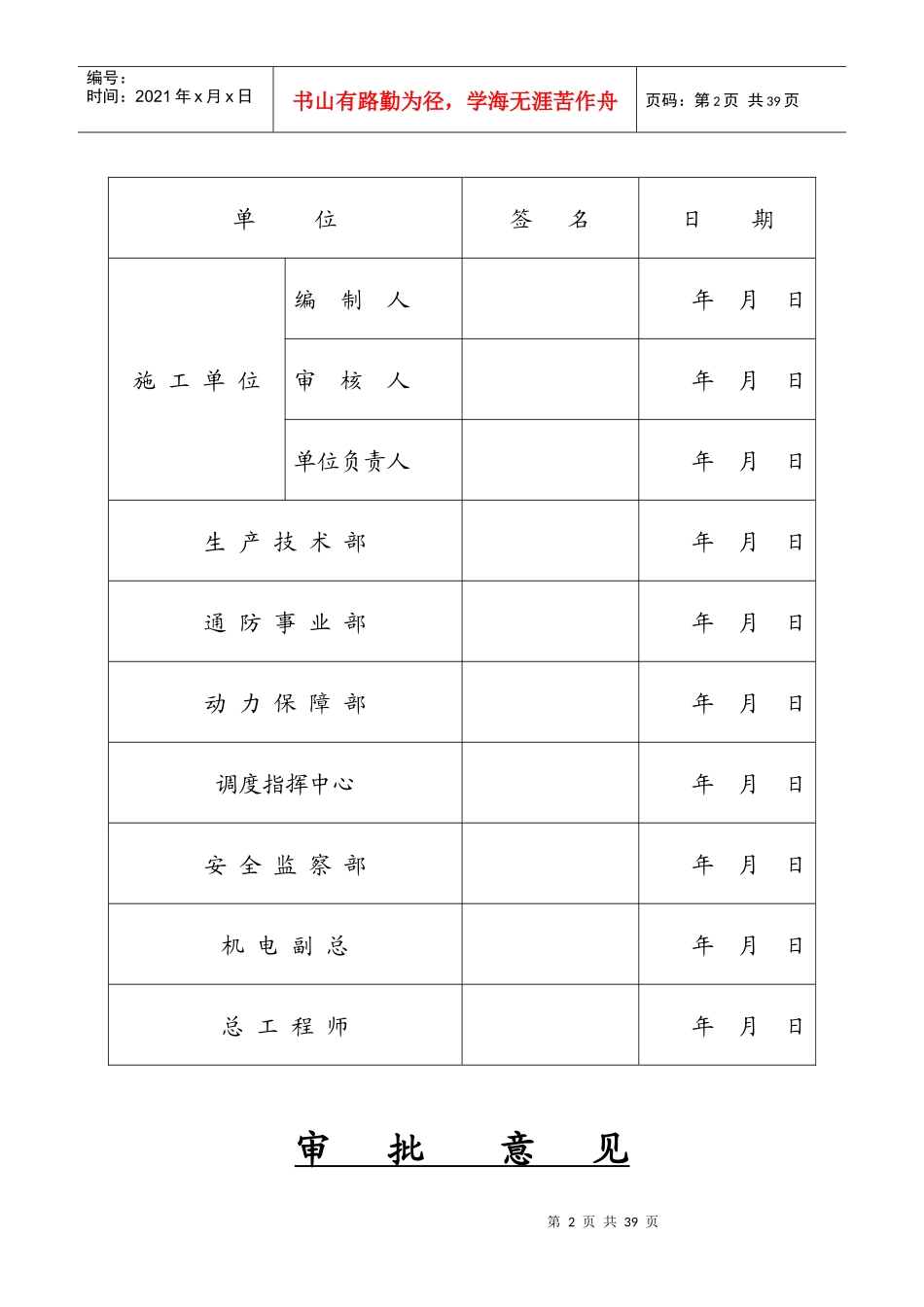

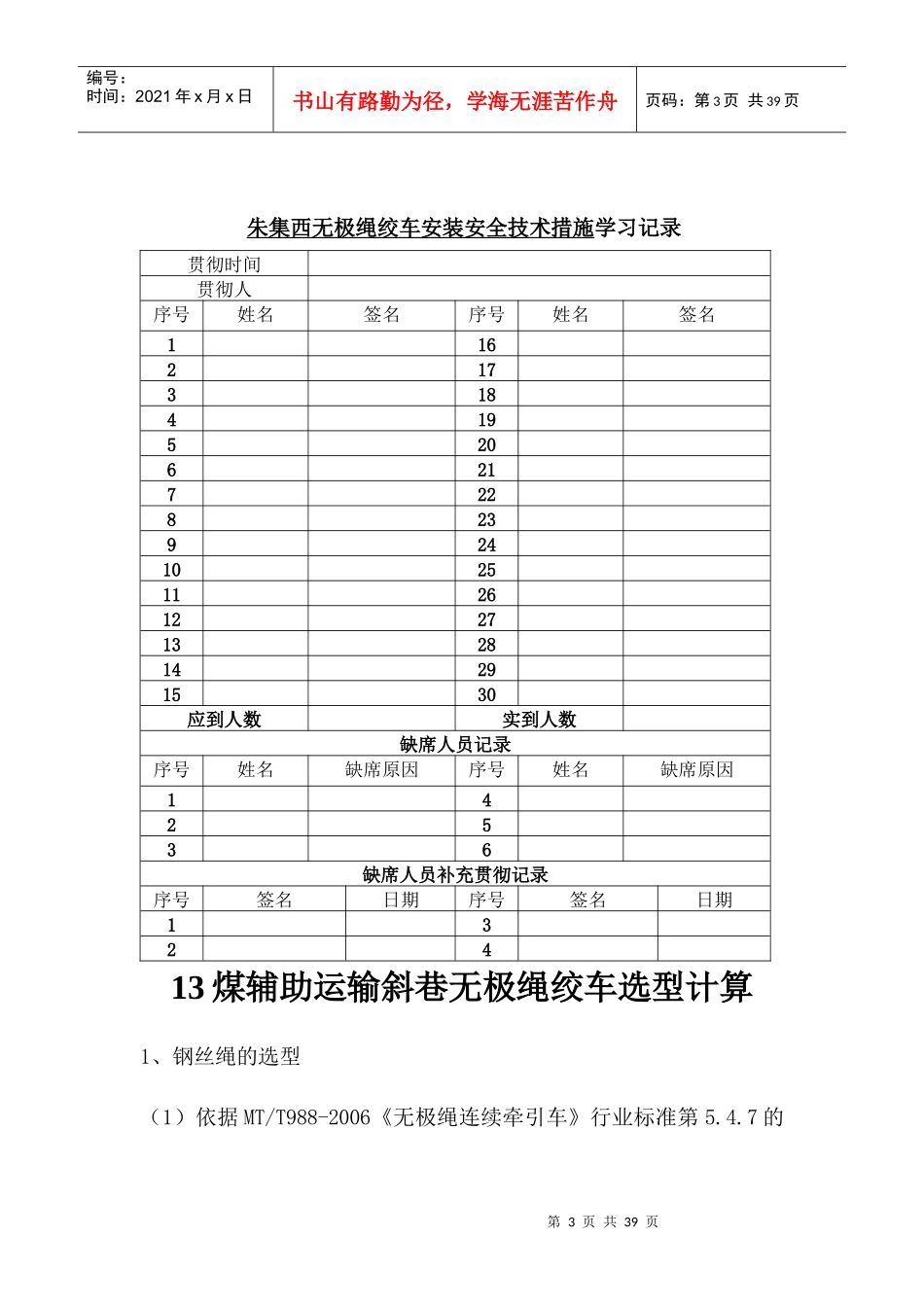

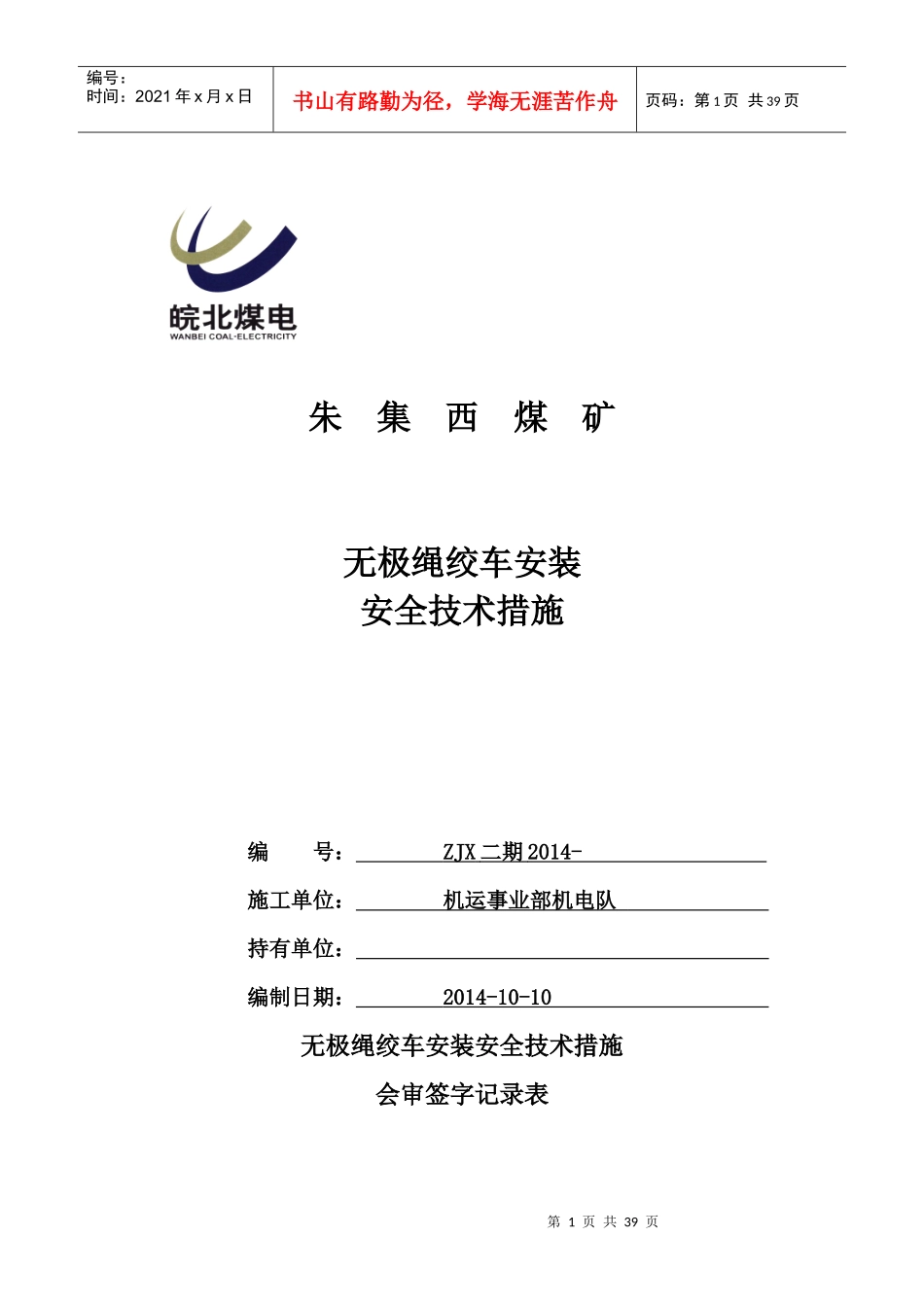

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页朱集西煤矿无极绳绞车安装安全技术措施编号：ZJX二期2014-施工单位：机运事业部机电队持有单位：编制日期：2014-10-10无极绳绞车安装安全技术措施会审签字记录表第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页审批意见单位签名日期施工单位编制人年月日审核人年月日单位负责人年月日生产技术部年月日通防事业部年月日动力保障部年月日调度指挥中心年月日安全监察部年月日机电副总年月日总工程师年月日第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页朱集西无极绳绞车安装安全技术措施学习记录贯彻时间贯彻人序号姓名签名序号姓名签名116217318419520621722823924102511261227132814291530应到人数实到人数缺席人员记录序号姓名缺席原因序号姓名缺席原因142536缺席人员补充贯彻记录序号签名日期序号签名日期132413煤辅助运输斜巷无极绳绞车选型计算1、钢丝绳的选型（1）依据MT/T988-2006《无极绳连续牵引车》行业标准第5.4.7的第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页规定，绞车滚筒上绳衬直径应满足以下要求：1）抛物线滚筒绳衬直径至少应为牵引钢丝绳直径的50倍；2）绳槽式主滚筒绳衬直径至少应为牵引钢丝绳直径的40倍，副滚筒直径至少应为牵引钢丝绳直径的28倍。SQ型无极绳绞车钢丝绳选用标准如下：序绞车型号绞车滚筒直径允许使用的钢丝绳直径1SQ-90/132Kφ1400≤φ282SQ-120/132Kφ1600≤φ323SQ-120/160Kφ1600≤φ32（2）部分钢丝绳技术参数公称直径mm近似重量（纤维芯）Kg/m公称抗拉强度/MPa16701770最小破断拉力（纤维芯）/kN242.07317336262.43372394282.82432457（3）钢丝绳初步选型初步选型为：26NAT6×19S+FC1670ZS432型钢丝绳2、绞车选型计算第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页运送四车混合料阻力计算式中:G—梭车自重3.5t；G0—运输最大重量四车混合料重量4×4T=16T（含矿车重量）；βmax—运行线路最大坡度16°；μ—钢丝绳摩擦阻力系数0.2；qR—单位长度钢丝绳的重量2.43Kg/m；L—运输距离（按397m计算）；g—重力加速度；F=(3.5+16)×1000×9.8（0.02×cos16°+sin16°）+2×0.2×2.43×9.8×397=60.13kN得出F=60.13kN（2）无极绳连续牵引车选型gLqgGGFR2sincos02.0maxmax0第6页共39页第5页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共39页由以上行车阻力计算可知，能够牵引16吨（含矿车重量）的载重通过16°的坡，需要无极绳连续牵引车能够提供不小于60.13kN的牵引力。SQ-120/160K型无极绳连续牵引车公称牵引力为120kN〉60.13kN故选用SQ-120/160K型无极绳牵引车能满足使用要求。SQ-120/160K型无极绳牵引车参数如下：型号SQ-120/160K公称牵引力（kN）120电机功率（kW）160速度（m/s）0～1.07～1.9变速方式开关磁阻无级调速滚筒直径（mm）φ1600制动方式手闸制动、电液制动、末级制动操作方式按钮+调速手柄控制（操作台）张紧方式机械重锤式外型尺寸（mm）3500×1820×1806（3）功率验算第7页共39页第6页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共39页N=FVη=60.13×1.070.85≈70.69kW式中：v—电机工频时绞车出绳速度1.07m/s；η—绞车传动效率0.85。由K=160N=16070.69≈2.26得SQ-120/160K型开关磁阻调速绞车功率备用系数为2.26，富余系数大于1.1，故绞车功率满足使用要求。3、钢丝绳强度验算F=S4-S1=S1(eμα−1)n式中：n—摩擦力备用系数，可取n=1.1～1.2，n取1.15μ—钢丝绳与驱动轮间的摩擦系数，可取μ=0.14α—钢丝绳在驱动轮上的总围抱角，α=8π得出：S1=2.12(kN)S4=62.25(kN)（2）安全系数校核n=QZSmax=372×1.21462.25=7.25第8页共39页第7页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共39页式中：n—钢丝绳安全...
