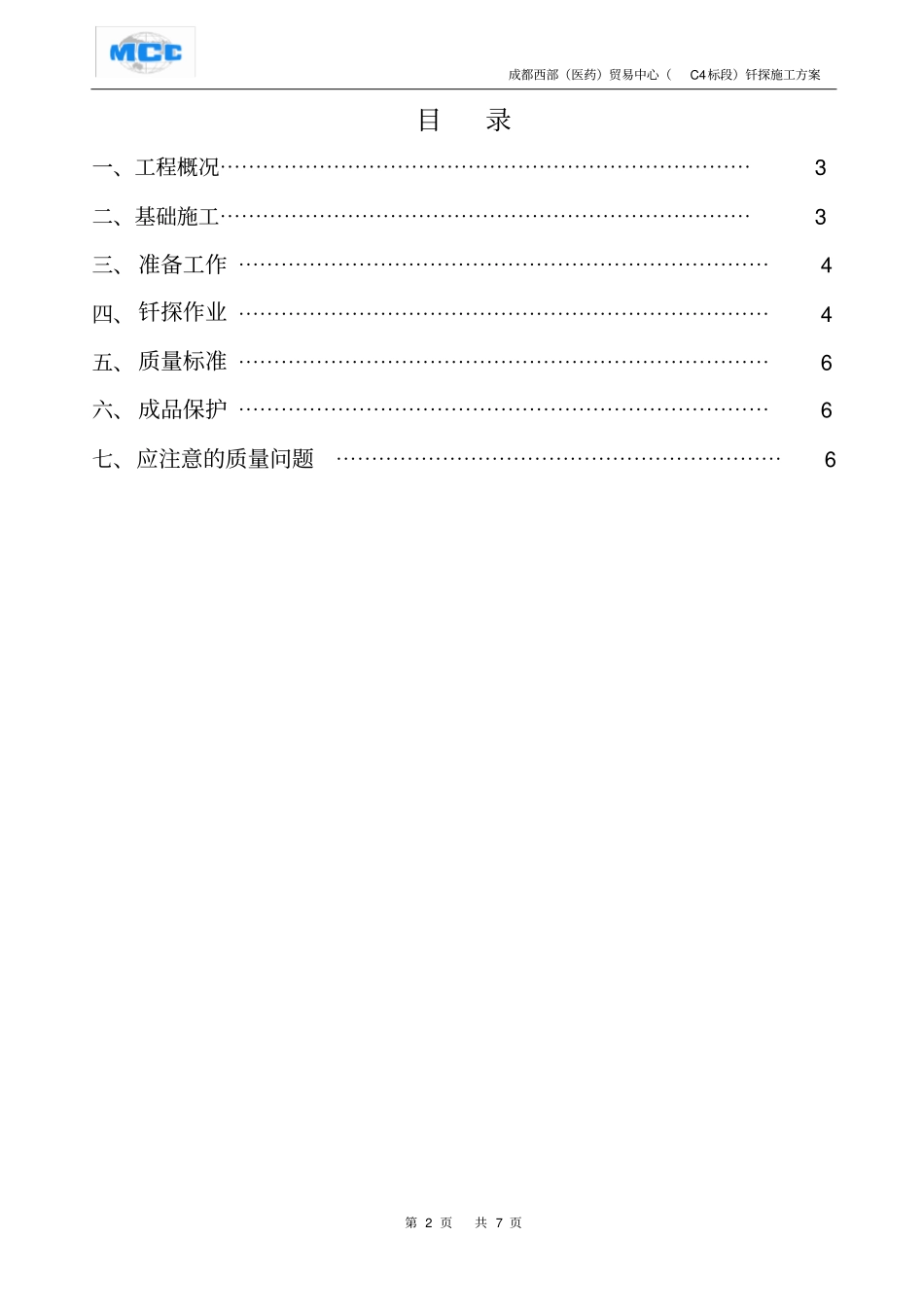

成都西部（医药）贸易中心（C4标段）钎探施工方案第1页共7页成都西部项目（）钎探施工方案工程项目部编制时间：二零壹壹年二月成都西部（医药）贸易中心（C4标段）钎探施工方案第2页共7页目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二、基础施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三、准备工作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4四、钎探作业⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4五、质量标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6六、成品保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6七、应注意的质量问题⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6成都西部（医药）贸易中心（C4标段）钎探施工方案第3页共7页一、工程概况成都西部（医药）贸易中心，位于成都市新都区斑竹园镇大江村和丰收村片区，该项目用地地势平坦，与北新干道相近。成都西部（医药）贸易中心一期建设用地约300亩分为B、C、D地块，总建筑面积约为120万平米，其中地下约50万平米（地下4层地上6—21层，总高度为36.6—99.85米）框架剪力墙结构。我公司承建的其中C4标段，用地东西长约86.5米，南北宽约79.1米，总建筑面积约为8.1万平米，地下为4层约2。8万平米；地上为6—21层约5.3万平米，总高度为（44.85—98.75m）框架剪力墙结构。基础地下室底板顶标高：抗水板顶标高为-19.45m，抗水板板厚600㎜；筏板基础底标高为-20.9m，筏板厚2200㎜；独立柱基底高为-19.45m、-20.05m、-20.5m。本工程高程范围内为筏板基础，其余为抗水板及独立基础，基础持力层为密实卵石层，地基承载力特征值fak=800kpa，地基基础设计等级为甲级。开挖基槽时，要求在基础底设计标高以上预留约300mm厚原土层待基础施工时，再采用人工挖至基础底设计标高。根据本工程实际情况在人工挖除之前进行人工打钎钎探地基下卧层。二、基础施工本工程基础土方开挖，采用机械大开挖，分层逐次挖至离基底标高约30㎝时，为了不破坏原状土层，改用人工清底，到设计标高，汇同临理、业主、设计、地勘等单位进行基础验槽，同时进行基础隐蔽验收。成都西部（医药）贸易中心（C4标段）钎探施工方案第4页共7页根据地勘资料，由于在该工程范围内，基础以下3米范围均为密实卵石层。在基础隐蔽的同时，需作钎探。三、准备工作1、砂:一般为中砂。2、人工打钎:钢钎,一般采用22-25的钢筋制成,钎头呈600的尖锥形,钎长为1.8-2.0米,8-10磅重的大锤。3、其它：麻绳或铅丝、凳子、手推车、撬棍（拨钢钎用）等。4、人员:每组3人（1人扶钎、1人锤击、1人记录），计划安排10组人，共计30人。5、独立基础及筏板基础的位置放线完成。四、钎探作业1、作业条件：1.1基坑土方已挖至基底设计标高上约300mm，表面应平整，轴线及基坑长、宽均符合设计图纸要求。1.2根据设计图纸绘制钎探孔位平面布置图。钎探点位布置方法经与设计单位及地勘单位协商，按如下进行：筏板基础按间隔≤5米设置一个钎探点，角点处必须设置；独立基础按每个基础设置一个钎探点。每个钎探点的深度不得少于1.5m。1.3夜间施工时，应有足够的照明设施，并有合理地安排钎探顺序，防止错打或漏打。1.4钎杆上预先划好30cm横线，每30㎝记录一次钎探锤击数。成都西部（医药）贸易中心（C4标段）钎探施工方案第5页共7页2、操作工艺工艺流程：放钎点线→就位打钎→拔钎→灌砂↓↓记录锤击数检查孔深2.1按钎探孔位置平面布置图放线，孔位钉上小木桩或洒上白灰点。2.2就位打钎,人工打钎：将钎尖对准孔位，一人扶正钢钎，一人站在操作凳子上，用大锤打钢钎的顶端；锤举高度一般为50～70㎝，要求均匀进行锤打，将钎垂直打入土层中，钎探深度为1.5m（设计基底标高起）。2.3记录锤击数，钎杆每打入土层30cm时，记录一次锤击数。2.4钎探位置及深度按下表进行:2.5拔钎：用麻绳或铅丝将钎杆绑好，留出活套，套内插入撬棍或铁管，利用杠杆原理，将钎拔出。每拔出一段将绳套往下移一段，依此类推，直至完全拔出为止。2.6移位：将钎杆搬到下一孔位，以便继续打钎。2.7灌砂：打完的钎孔，经过质量检查人员和有关工长检...
